【其他行业标准】 非织造布热轧机

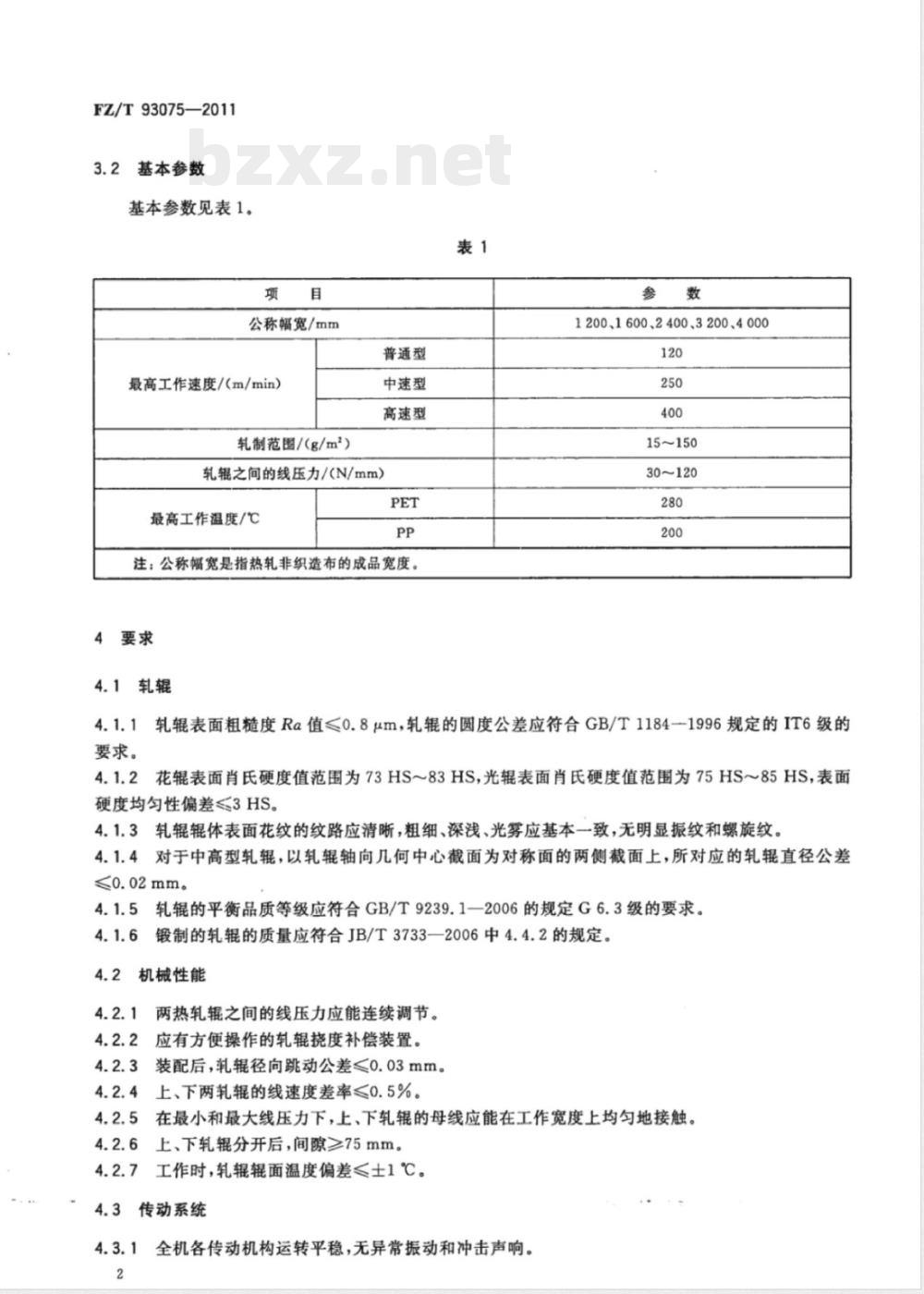

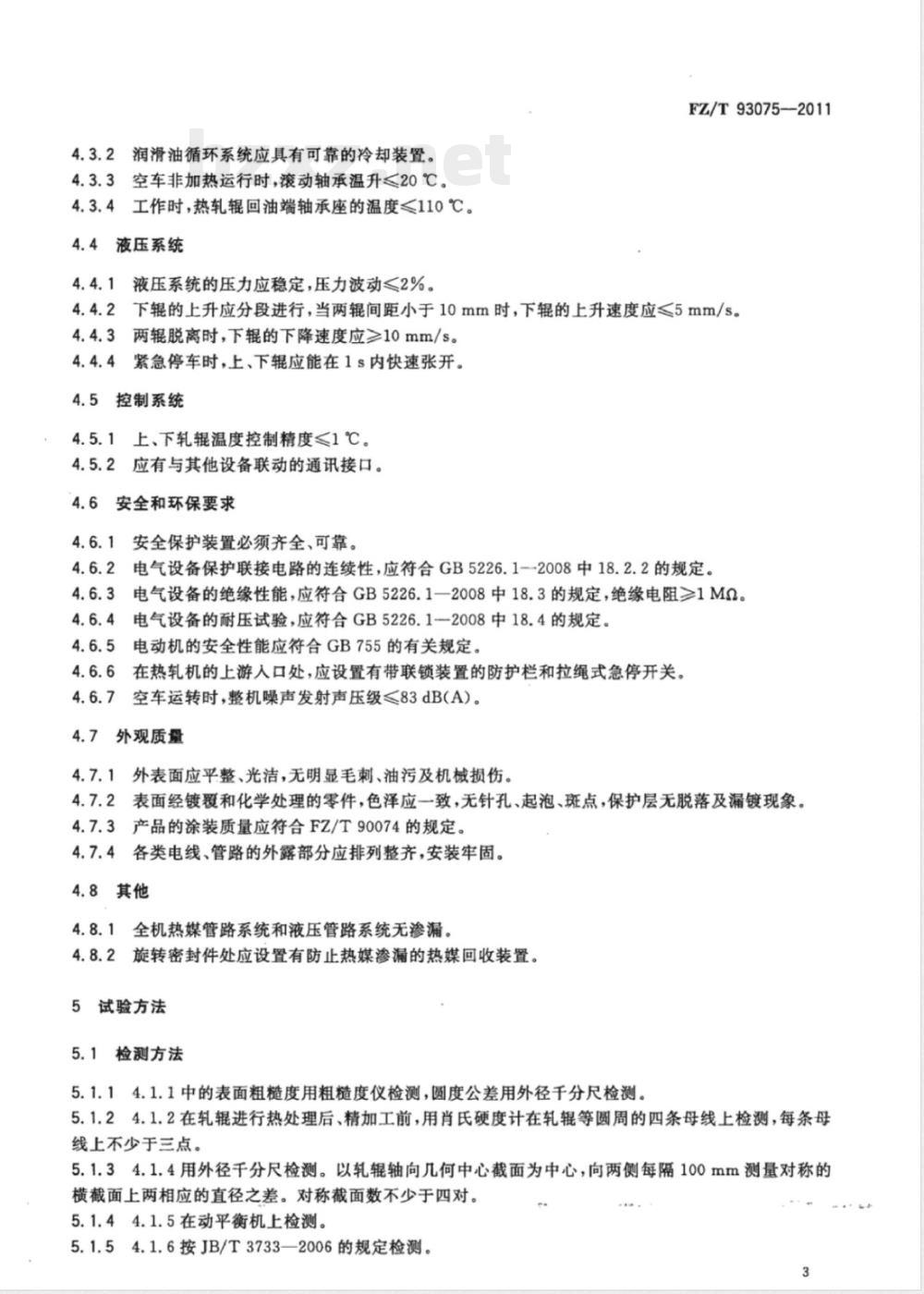

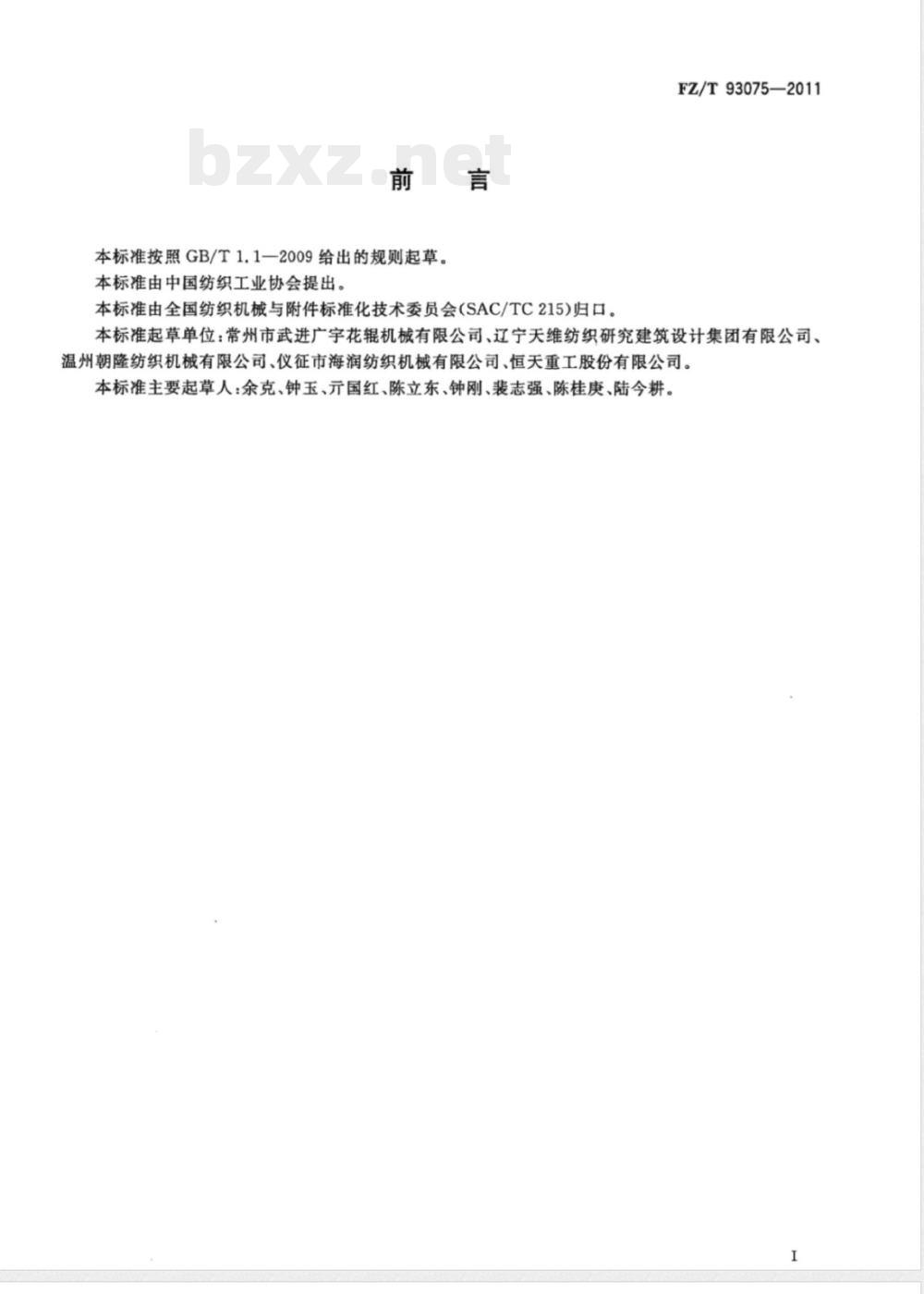

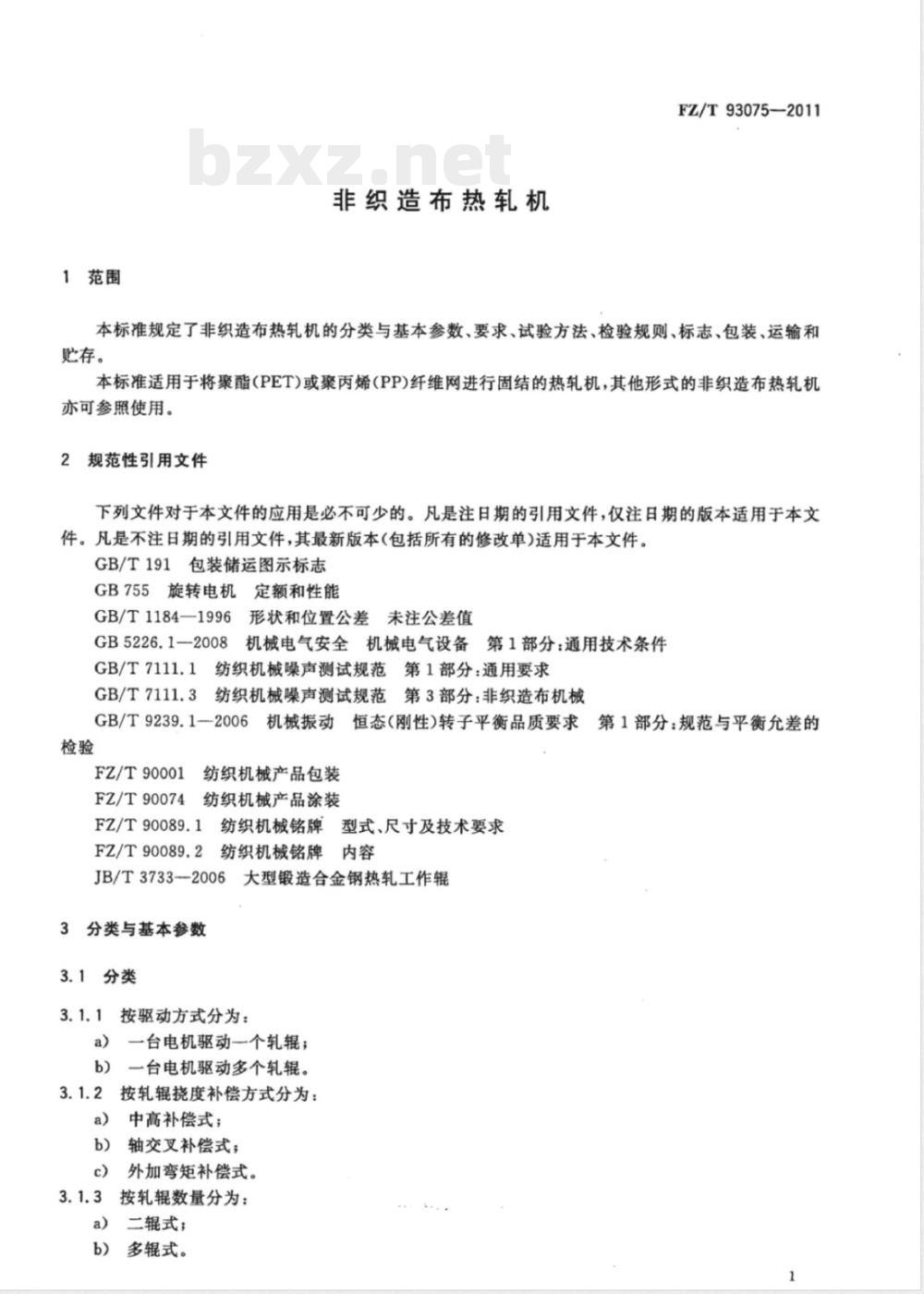

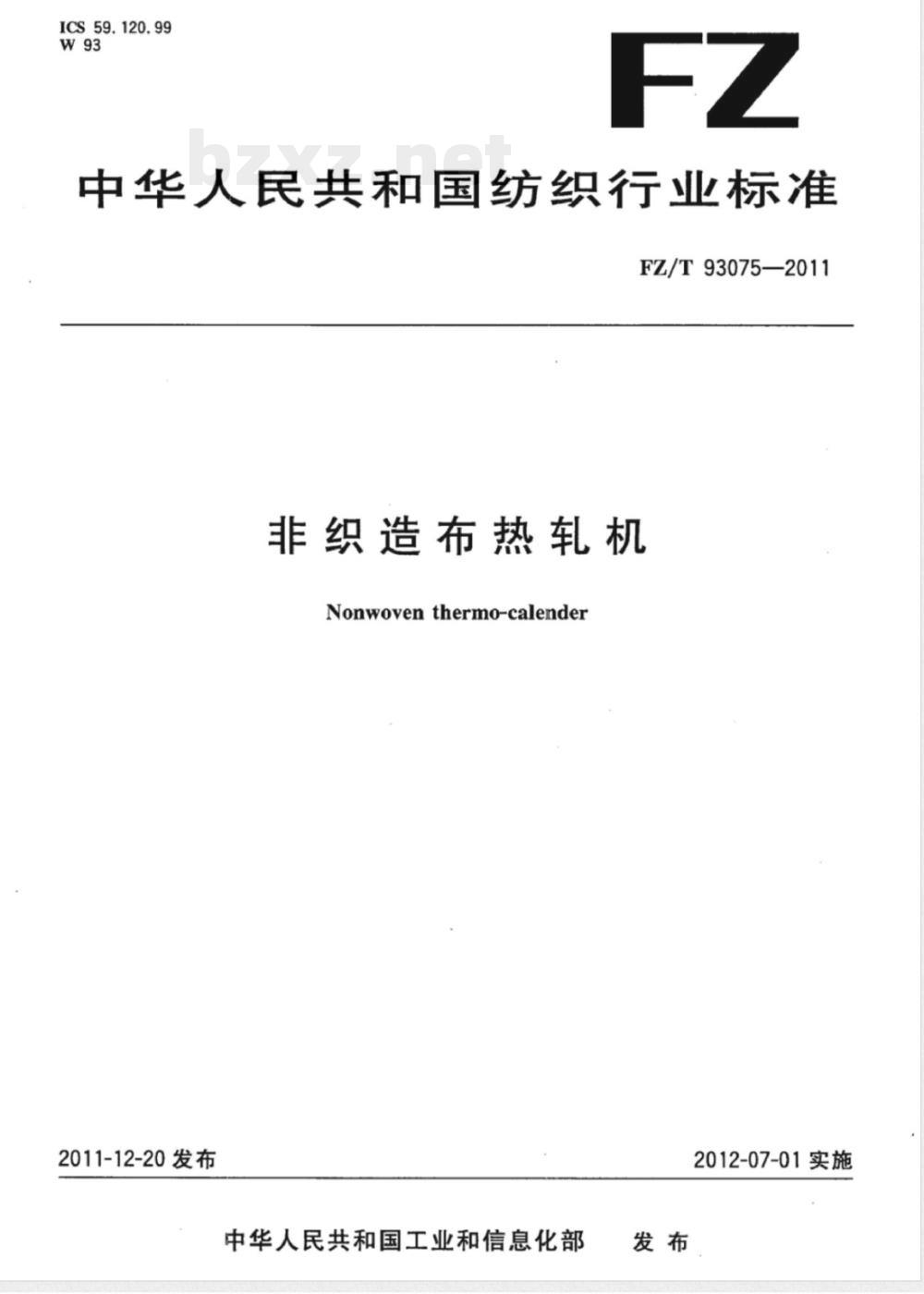

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93075-2011 非织造布热轧机 Nonwoven thermo-calender 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：常州市武进广宇花辊机械有限公司、辽宁天维纺织研究建筑设计集团有限公司、温州朝隆纺织机械有限公司、仪征市海润纺织机械有限公司、恒天重工股份有限公司。本标准主要起草人：余克、钟玉、元国红、陈立东、钟刚、裴志强、陈桂庚、陆今耕。 1 范围 本标准规定了非织造布热轧机的分类与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于将聚酯（PET）或聚丙烯（PP）纤维网进行固结的热轧机，其他形式的非织造布热轧机亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB/T 1184—1996 形状和位置公差未注公差值 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 JB/T 3733—2006 大型锻造合金钢热轧工作辊 3 分类与基本参数 3.1 分类 按驱动方式分为：一台电机驱动一个轧辊；一台电机驱动多个轧辊。 按轧辊挠度补偿方式分为：中高补偿式、轴交叉补偿式、外加弯矩补偿式。 按轧辊数量分为：二辊式、多辊式。 3.2 基本参数 基本参数见表1。 公称幅宽：1200、1600、2400、3200、4000 mm等。 最高工作速度：120、250、400 m/min（普通型、中速型、高速型）。 轧制范围：15～150 g/m²（PET），30～120 g/m²（PP）。 轧辊之间线压力及最高工作温度等参数按设备类型规定。 注：公称幅宽是指热轧非织造布的成品宽度。 4 要求 4.1 轧辊 4.1.1 轧辊表面粗糙度Ra≤0.8 μm，圆度公差符合GB/T 1184—1996 IT6级要求。 4.1.2 花辊表面肖氏硬度73HS～83HS，光辊75HS～85HS，硬度均匀性偏差≤3HS。 4.1.3 轧辊表面花纹纹路应清晰一致，无明显振纹和螺旋纹。 4.1.4 中高型轧辊直径公差≤0.02 mm。 4.1.5 轧辊平衡品质等级应符合GB/T 9239.1—2006 G6.3级要求。 4.1.6 锻制轧辊质量应符合JB/T 3733—2006规定。 4.2 机械性能 4.2.1 轧辊线压力应可连续调节。 4.2.2 应具备轧辊挠度补偿装置。 4.2.3 装配后轧辊径向跳动≤0.03 mm。 4.2.4 上下轧辊线速度差率≤0.5%。 4.2.5 工作宽度内轧辊母线接触应均匀。 4.2.6 轧辊间隙≥75 mm，温度偏差≤±1℃。 4.3 传动系统 全机传动机构应运转平稳，无异常振动和冲击声响。 润滑冷却系统应可靠。 空载运行轴承温升≤20℃，工作时回油端轴承座温度≤110℃。 4.4 液压系统 液压系统压力应稳定，压力波动≤2%。下辊上升应分段进行，间距小于10 mm时速度≤5 mm/s。
