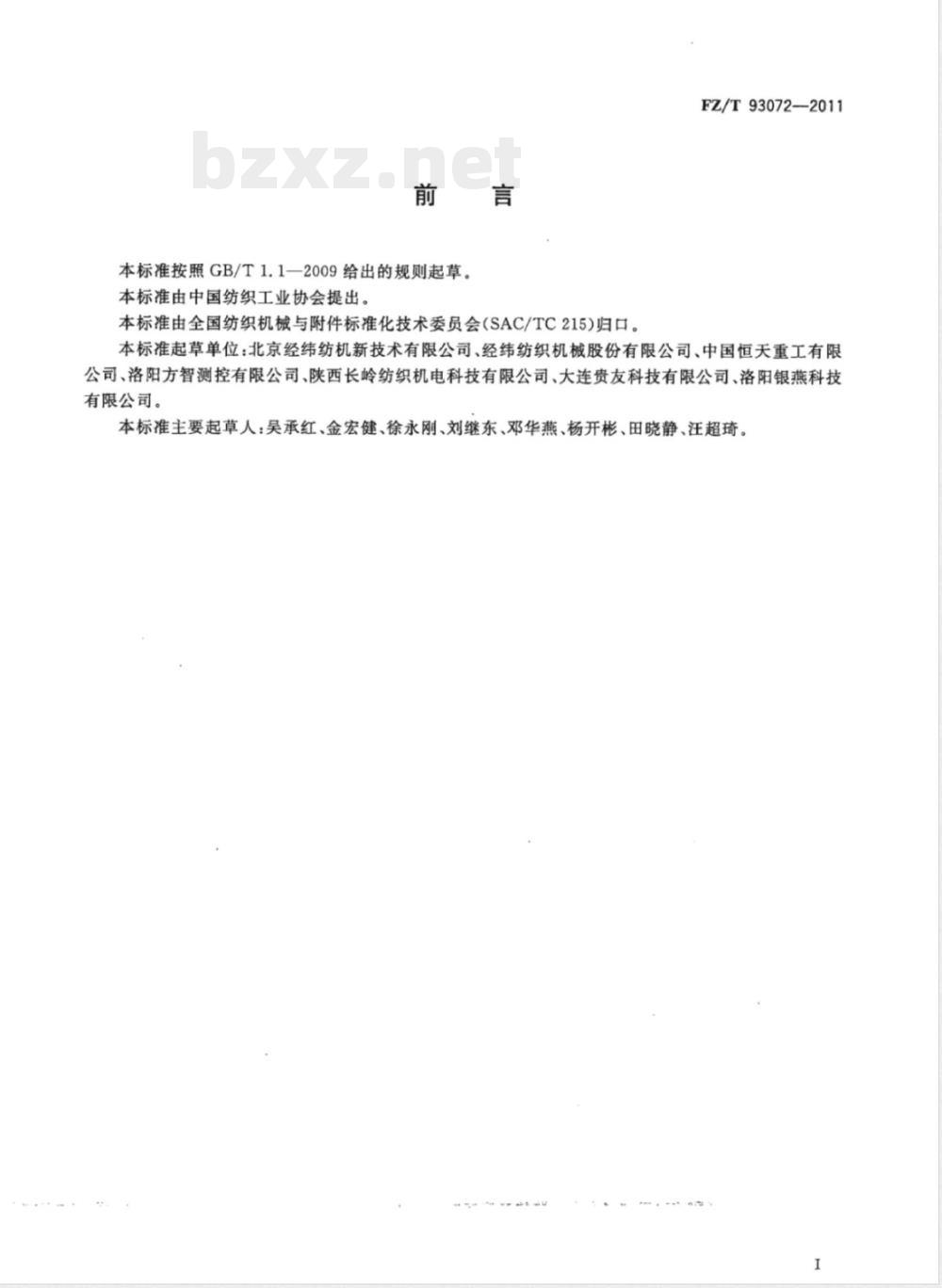

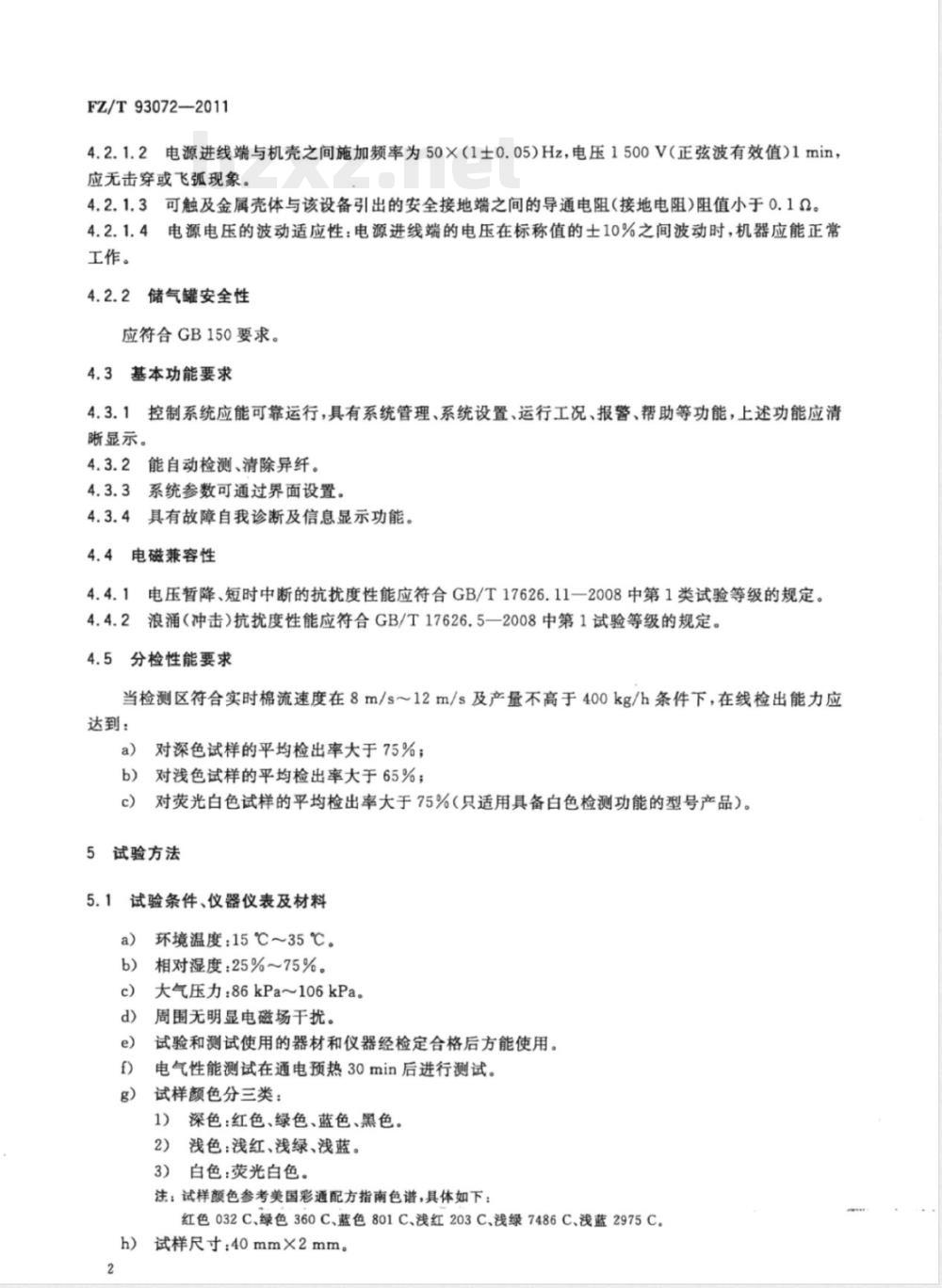

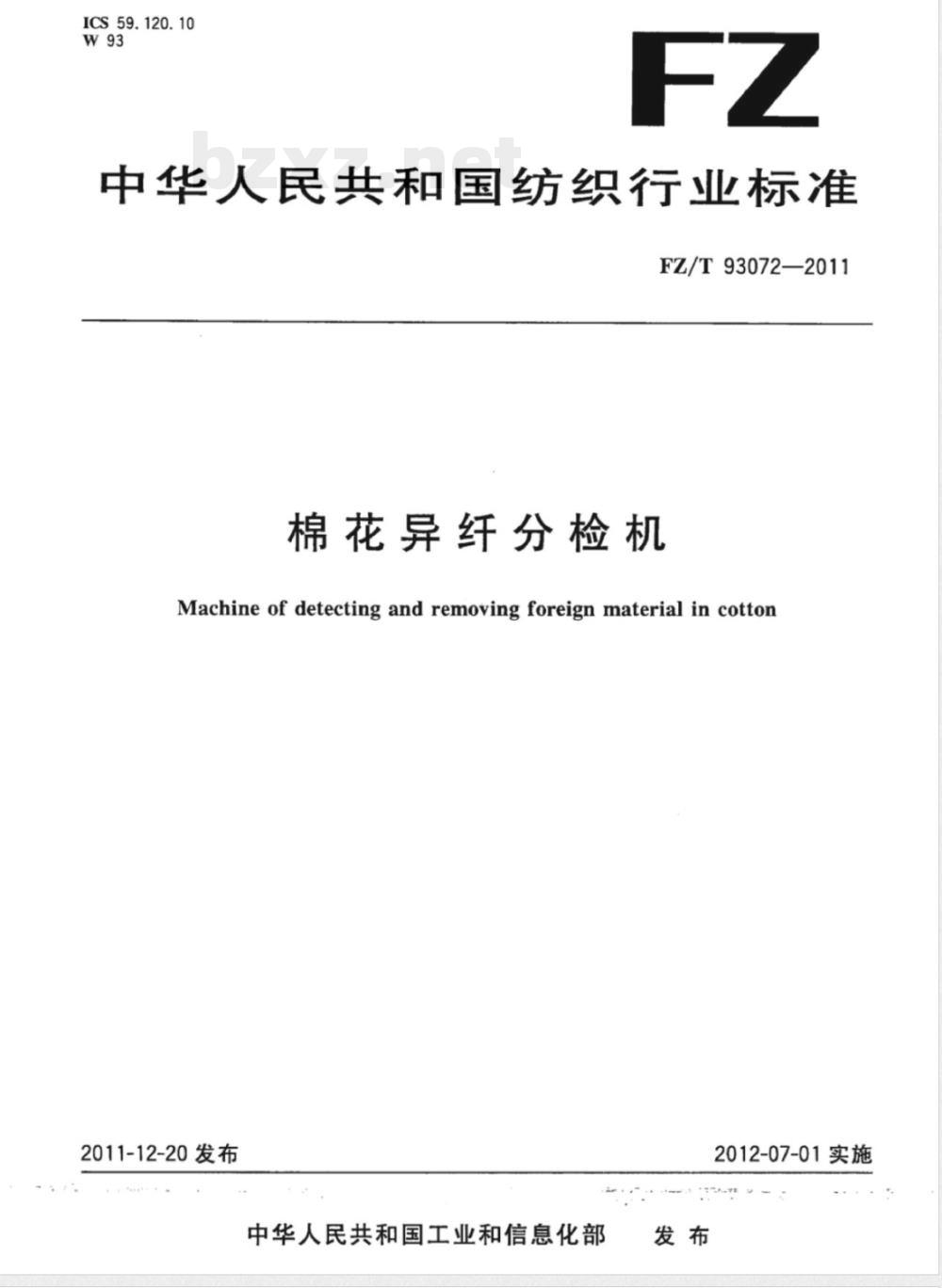

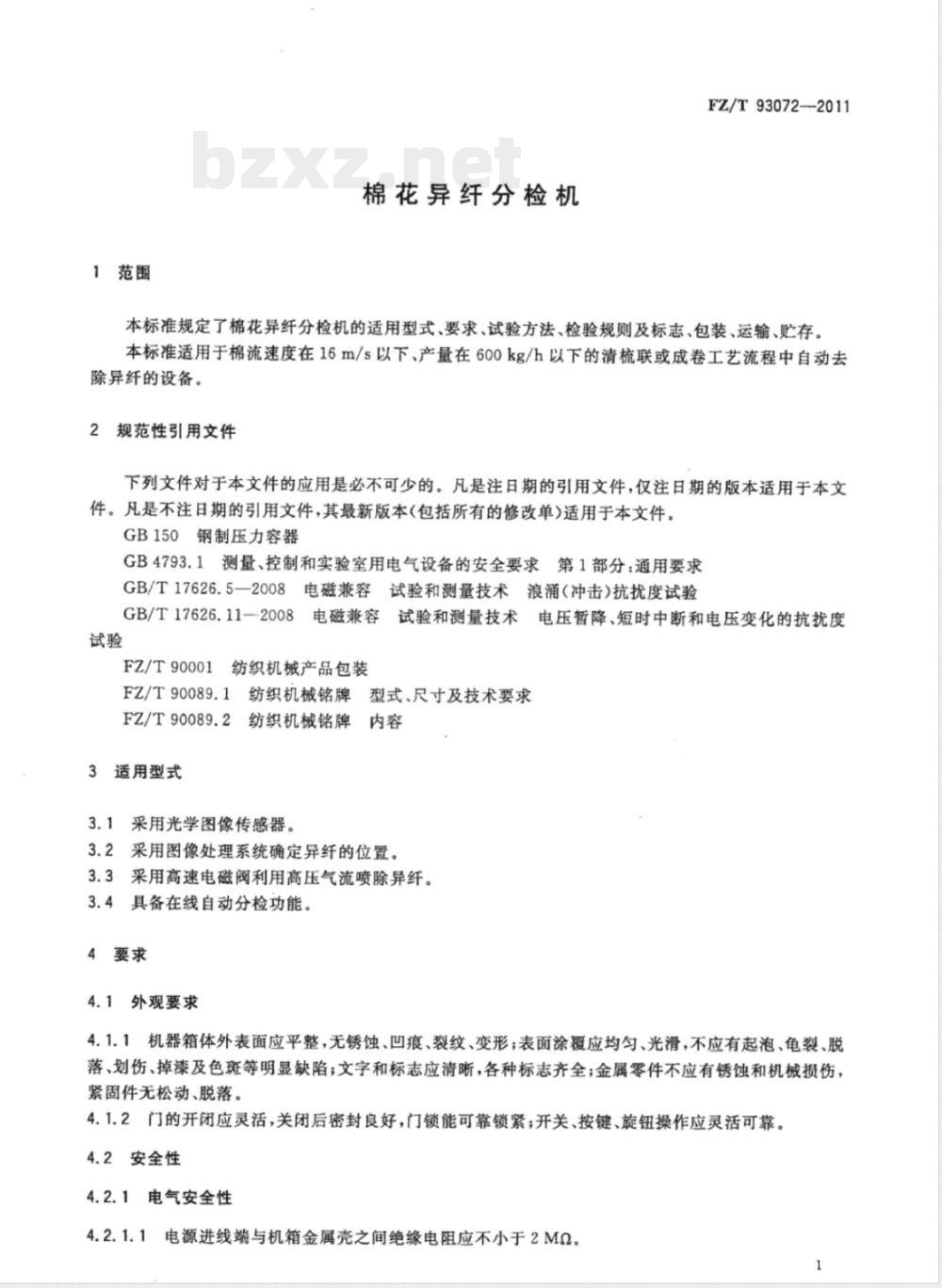

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93072-2011 棉花异纤分检机 Machine of detecting and removing foreign material in cotton 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：北京经纬纺机新技术有限公司、经纬纺织机械股份有限公司、中国恒天重工有限公司、洛阳方智测控有限公司、陕西长岭纺织机电科技有限公司、大连贵友科技有限公司、洛阳银燕科技有限公司。本标准主要起草人：吴承红、金宏健、徐永刚、刘继东、邓华燕、杨开彬、田晓静、汪超琦。 1 范围 本标准规定了棉花异纤分检机的适用型式、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于棉流速度在16 m/s以下、产量在600 kg/h以下的清梳联或成卷工艺流程中自动去除异纤的设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 150 钢制压力容器 GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 17626.5—2008 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.11—2008 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 FZ/T 90001 纺织机械产品包装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 3 适用型式 3.1 采用光学图像传感器。 3.2 采用图像处理系统确定异纤位置。 3.3 采用高速电磁阀利用高压气流喷除异纤。 3.4 具备在线自动分检功能。 4 要求 4.1 外观要求 机器箱体外表面应平整，无锈蚀、凹痕、裂纹、变形；表面涂覆应均匀光滑，无起泡、龟裂、脱落等缺陷；标志应清晰完整；金属零件不应有锈蚀及机械损伤，紧固件无松动。 门的开闭应灵活可靠，密封良好；开关、按键、旋钮操作应灵活可靠。 4.2 安全性 4.2.1 电气安全性 4.2.1.1 电源进线端与机箱金属壳之间绝缘电阻应不小于2 MΩ。 4.2.1.2 施加50 Hz（±0.05 Hz）1500 V交流电压1 min，应无击穿或飞弧。 4.2.1.3 接地电阻应小于0.1 Ω。 4.2.1.4 电源电压在±10%波动范围内设备应正常工作。 4.2.2 储气罐安全性 应符合GB 150要求。 4.3 基本功能要求 控制系统应稳定运行，具备系统管理、设置、运行工况、报警及帮助功能。 设备应能自动检测并清除异纤。 系统参数可通过界面设置，并具备故障自诊断功能。 4.4 电磁兼容性 电压暂降、短时中断抗扰度应符合GB/T 17626.11—2008第1类试验等级。 浪涌抗扰度应符合GB/T 17626.5—2008第1试验等级。 4.5 分检性能要求 在棉流速度8 m/s～12 m/s、产量不高于400 kg/h条件下，在线检出能力应达到相关规定。
