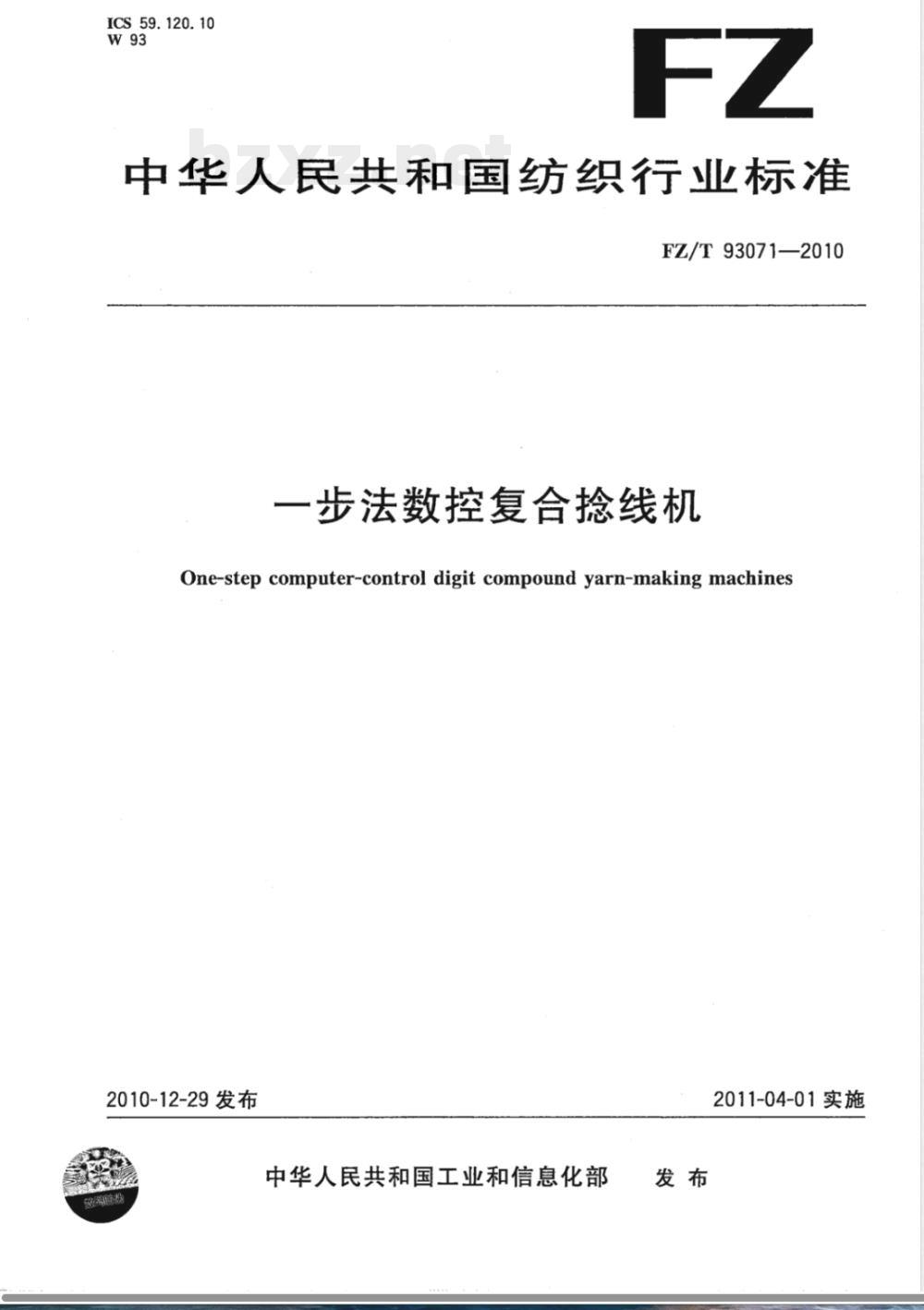

一步法数控复合捻线机
One-step computer-control digit compound yarn-making machines2010-12-29发布
中华人民共和国工业和信息化部发布
2011-04-01实施

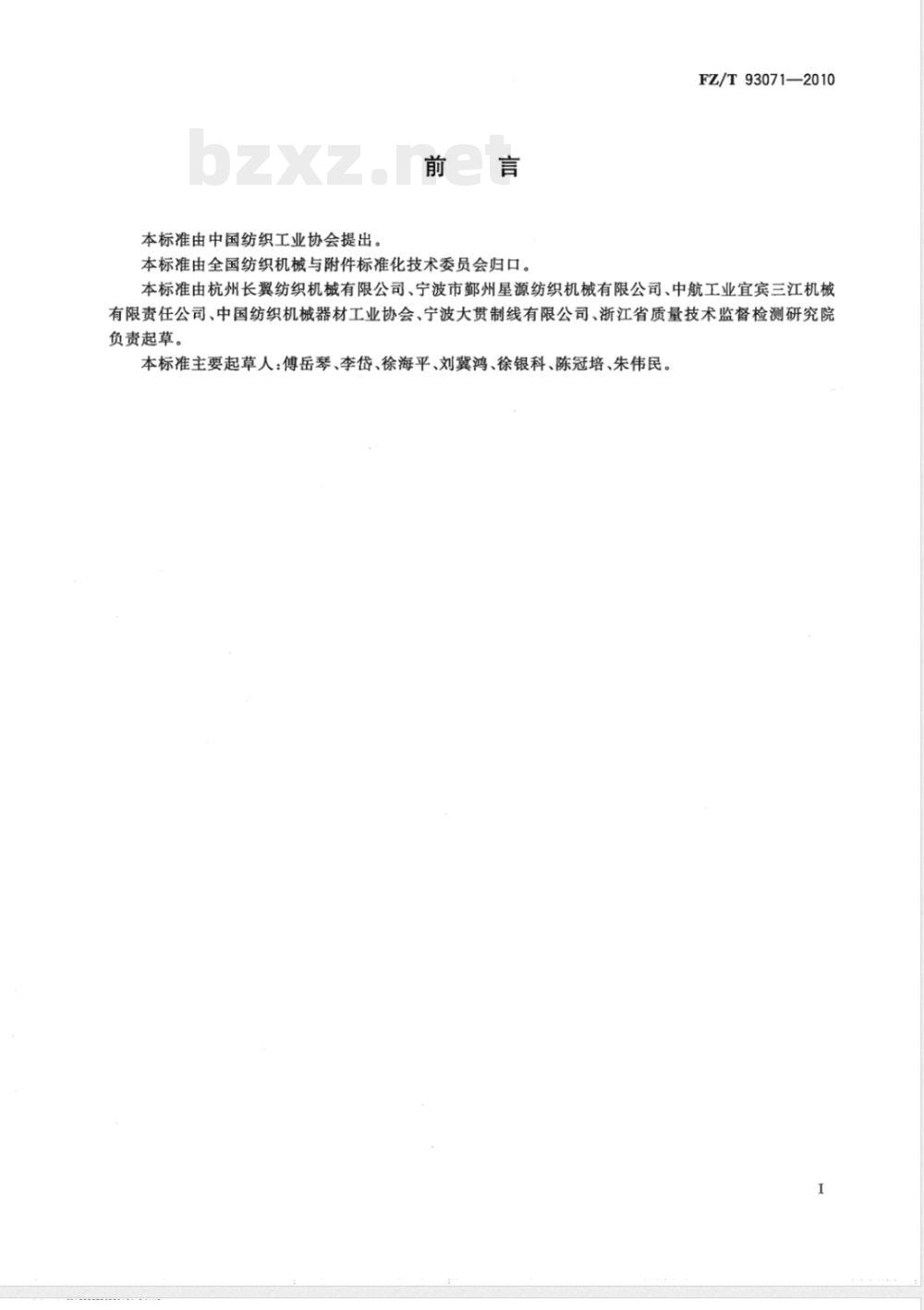

本标准由中国纺织工业协会提出。前言
本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T93071—2010
本标准由杭州长翼纺织机械有限公司、宁波市鄞州星源纺织机械有限公司、中航工业宜宾三江机械有限责任公司、中国纺织机械器材工业协会、宁波大贯制线有限公司、浙江省质量技术监督检测研究院负责起草。
本标准主要起草人：傅岳琴、李岱、徐海平、刘冀鸿、徐银科、陈冠培、朱伟民。1范围
一步法数控复合捻线机
FZ/T93071—2010

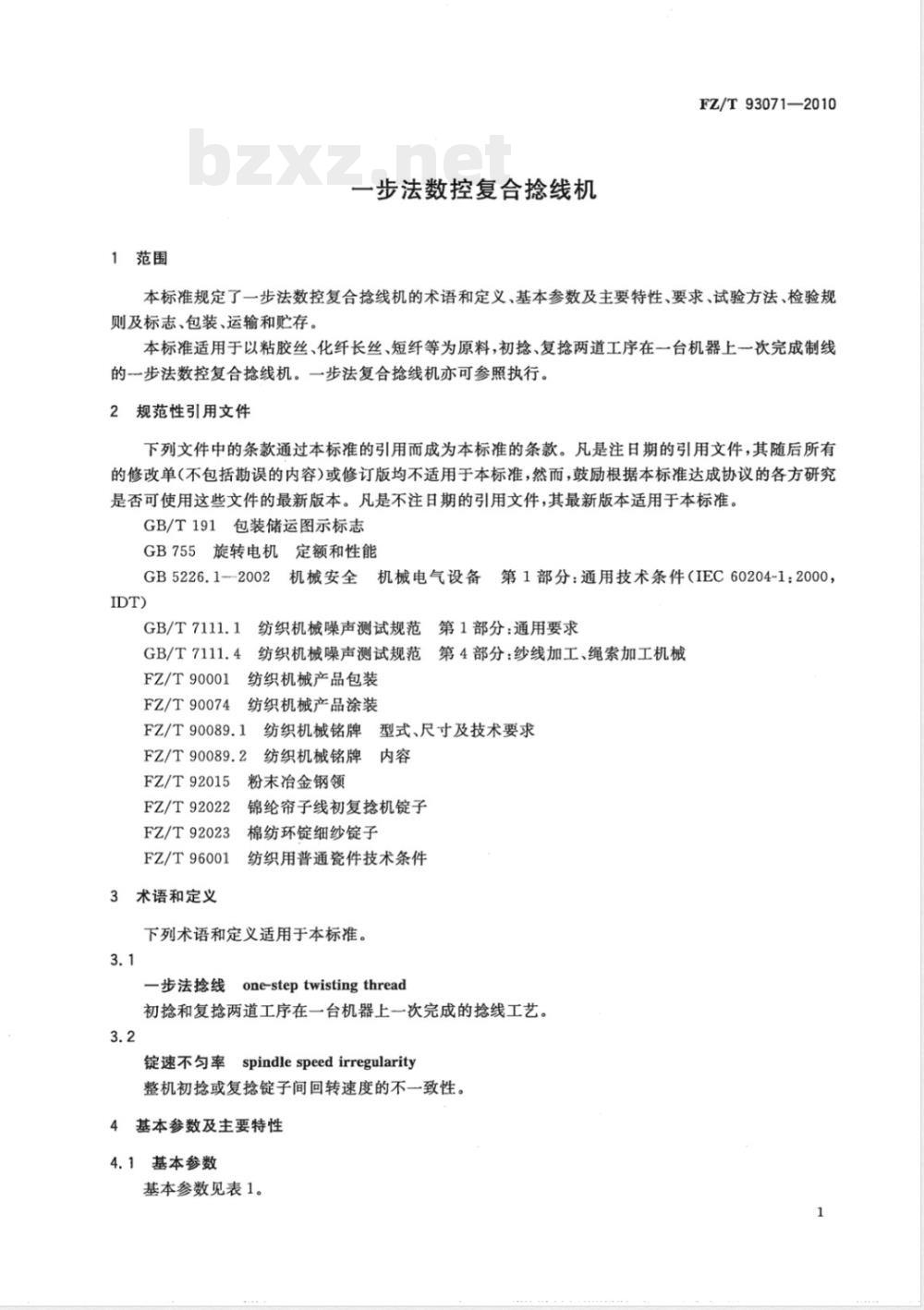

本标准规定了一步法数控复合捻线机的术语和定义、基本参数及主要特性、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以粘胶丝、化纤长丝、短纤等为原料，初捻、复捻两道工序在一台机器上一次完成制线的一步法数控复合捻线机。一步法复合抢线机亦可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB755旋转电机定额和性能
GB5226.1--2002机械安全机械电气设备第1部分：通用技术条件（IEC60204-1：2000，IDT)
GB/T7111.1
GB/T7111.4
FZ/T90001
纺织机械噪声测试规范
第1部分：通用要求
纺织机械噪声测试规范
第4部分：纱线加工、绳索加工机械纺织机械产品包装
纺织机械产品涂装
FZ/T90074
FZ/T90089.1
FZ/T90089.2
FZ/T92015
FZ/T92022
FZ/T92023
FZ/T96001
3术语和定义
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
粉末冶金钢领
锦纶帘子线初复抢机锭子
棉纺环锭细纱锭子
纺织用普通瓷件技术条件
下列术语和定义适用于本标准。3.1
线one-steptwistingthread
一步法捻线
初捻和复捻两道工序在一台机器上一次完成的抢线工艺。3.2
锭速不匀率spindlespeedirregularity整机初抢或复捻锭子间回转速度的不一致性。4基本参数及主要特性

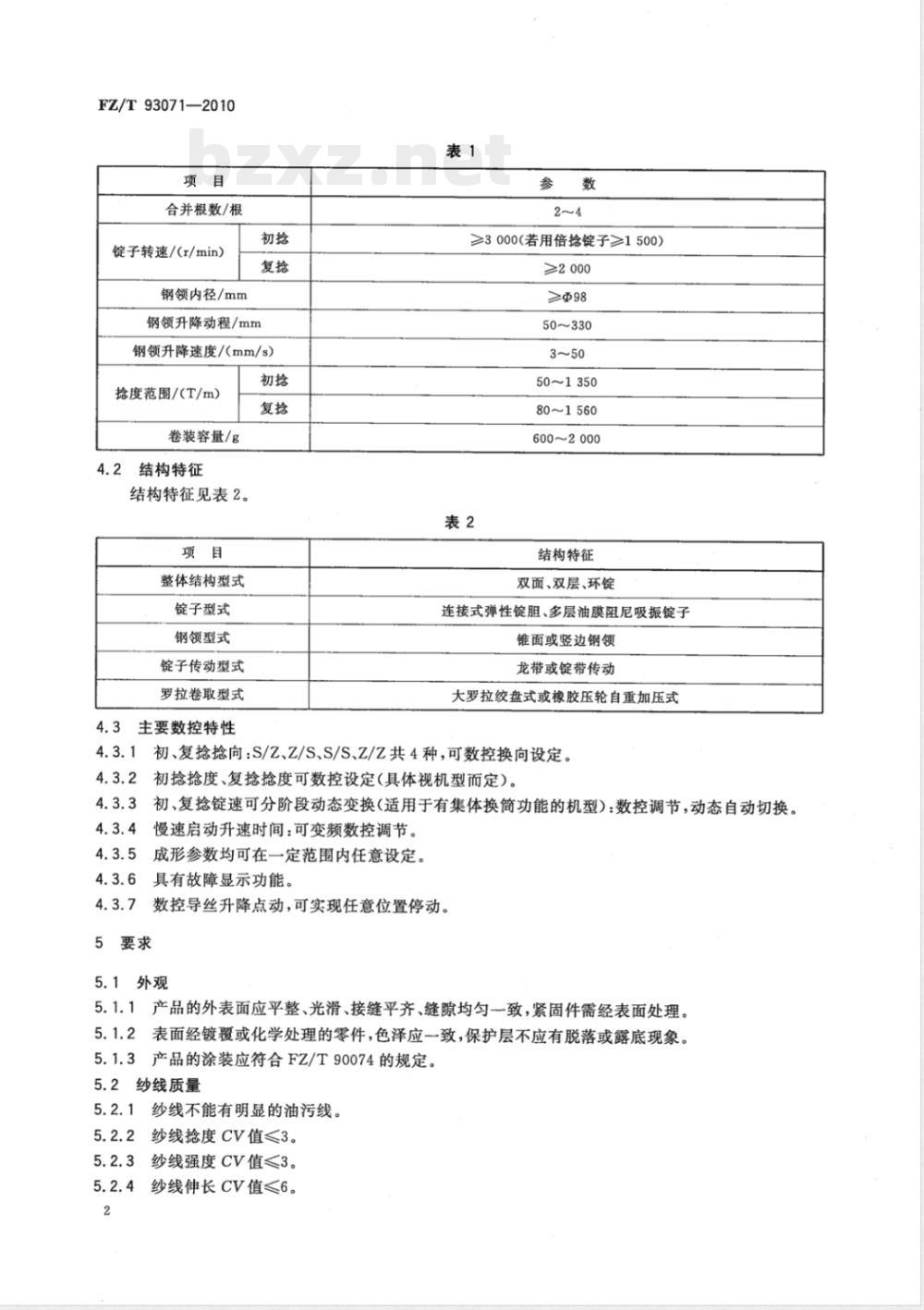

4.1基本参数
基本参数见表1。
FZ/T93071—2010
合并根数/根
锭子转速/(r/min）
钢领内径/mm
钢领升降动程/mm
钢领升降速度/（mm/s）
抢度范围/（T/m）
卷装容量/g
4.2结构特征
结构特征见表2。
整体结构型式
锭子型式
钢领型式
锭子传动型式
罗拉卷取型式
主要数控特性
≥3000(若用倍抢锭子≥1500)
≥2 000
50~330
50~1350
80~1560
600～2000
结构特征
双面、双层、环锭
连接式弹性锭胆、多层油膜阻尼吸振锭子锥面或竖边钢领
龙带或锭带传动
大罗拉绞盘式或橡胶压轮自重加压式初、复捻捻向：S/Z、Z/S、S/S、Z/Z共4种，可数控换向设定。初捻抢度、复抢抢度可数控设定(具体视机型而定）。初、复抢锭速可分阶段动态变换（适用于有集体换筒功能的机型）：数控调节，动态自动切换。慢速启动升速时间：可变频数控调节。成形参数均可在一定范围内任意设定，具有故障显示功能。
数控导丝升降点动，可实现任意位置停动。5
产品的外表面应平整、光滑、接缝平齐、缝隙均匀一致，紧固件需经表面处理。5.1.2
表面经镀覆或化学处理的零件，色泽应一致，保护层不应有脱落或露底现象。产品的涂装应符合FZ/T90074的规定。5.1.3
5.2纱线质量
纱线不能有明显的油污线。
纱线抢度CV值≤3。
5.2.3纱线强度CV值≤3。
纱线伸长CV值≤6。
5.3噪声

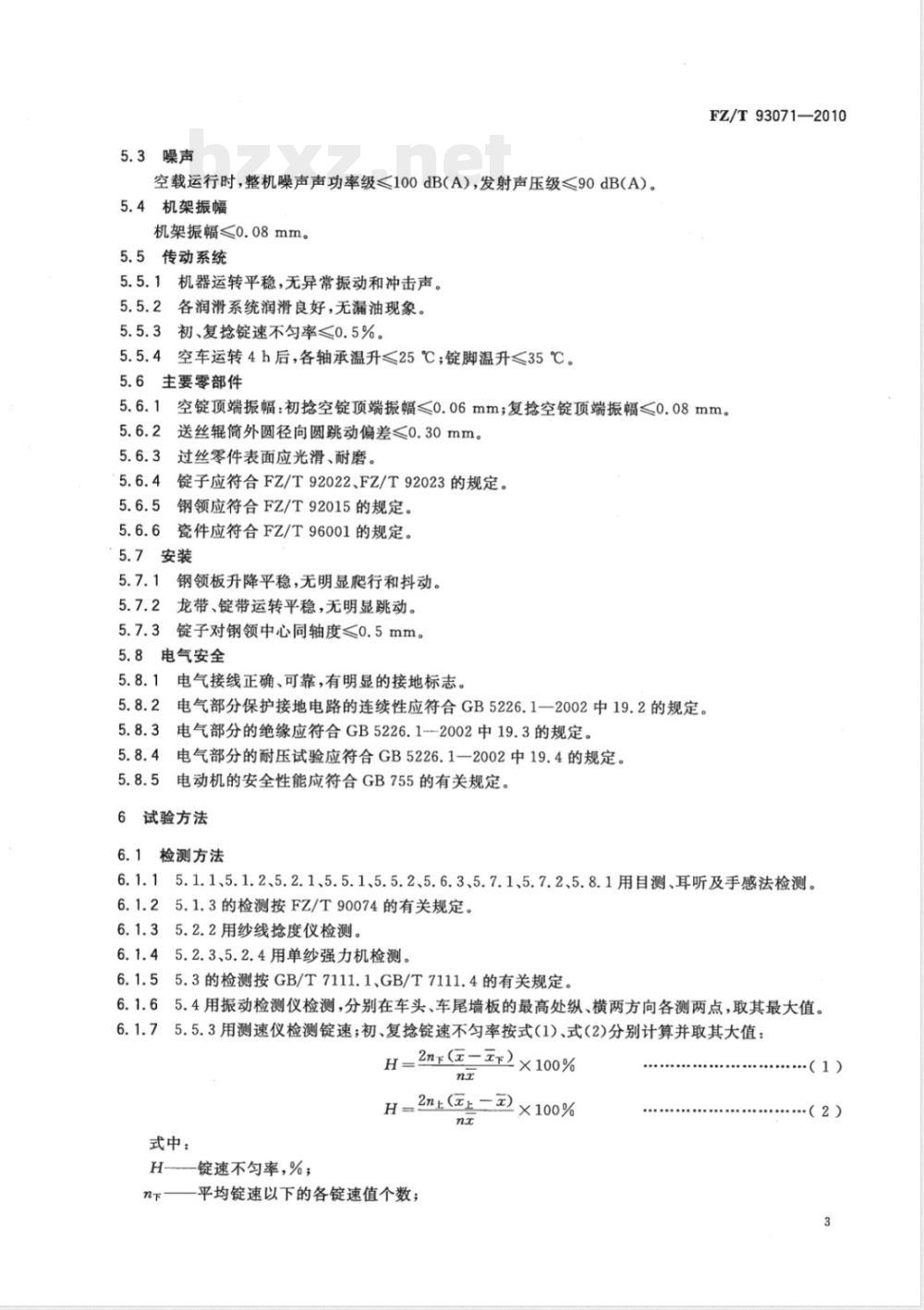

空载运行时，整机噪声声功率级≤100dB(A)，发射声压级≤90dB(A)。5.4机架振幅
机架振幅≤0.08mm。
5.5传动系统
5.5.1机器运转平稳，无异常振动和冲击声。5.5.2各润滑系统润滑良好，无漏油现象。5.5.3初、复抢锭速不匀率≤0.5%。5.5.4空车运转4h后，各轴承温升<25℃；锭脚温升<35℃。5.6主要零部件
FZ/T93071—2010
5.6.1空锭顶端振幅：初抢空锭顶端振幅≤0.06mm；复抢空锭顶端振幅≤0.08mm。5.6.2送丝辊筒外圆径向圆跳动偏差<0.30mm。5.6.3过丝零件表面应光滑、耐磨。5.6.4锭子应符合FZ/T92022、FZ/T92023的规定。5.6.5钢领应符合FZ/T92015的规定。5.6.6瓷件应符合FZ/T96001的规定。5.7安装
5.7.1钢领板升降平稳，无明显爬行和抖动。5.7.2龙带、锭带运转平稳，无明显跳动。5.7.3锭子对钢领中心同轴度<0.5mm。5.8电气安全
5.8.1电气接线正确、可靠，有明显的接地标志。5.8.2电气部分保护接地电路的连续性应符合GB5226.1一2002中19.2的规定。5.8.3电气部分的绝缘应符合GB5226.1--2002中19.3的规定。5.8.4电气部分的耐压试验应符合GB5226.1一2002中19.4的规定。5.8.5电动机的安全性能应符合GB755的有关规定。6试验方法
6.1检测方法
6.1.15.1.1、5.1.2、5.2.1、5.5.1、5.5.2、5.6.3、5.7.1、5.7.2、5.8.1用目测、耳听及手感法检测。6.1.25.1.3的检测按FZ/T90074的有关规定。6.1.35.2.2用纱线抢度仪检测。6.1.45.2.3、5.2.4用单纱强力机检测。6.1.55.3的检测按GB/T7111.1、GB/T7111.4的有关规定。6.1.65.4用振动检测仪检测，分别在车头、车尾墙板的最高处纵、横两方向各测两点，取其最大值。6.1.75.5.3用测速仪检测锭速；初、复捻锭速不匀率按式(1)、式(2)分别计算并取其大值：H=2nr(z=)×100%
.（1)
H=2n上(—-) ×100%
式中：
H--锭速不匀率，%；
平均锭速以下的各锭速值个数；..........
FZ/T93071—2010
平均锭速以下的各锭速值的平均数；n上
平均锭速以上的各锭速值个数；元上----平均锭速以上的各锭速值的平均数；各锭速值的平均数；
各锭速值的个数。
6.1.85.5.4用精度不低于0.5℃的温度计在轴承外壳和锭脚下方检测。6.1.95.6.1用锭子振幅仪检测。6.1.10
5.6.2用百分表检测。
5.6.4的检测按FZ/T92022、FZ/T92023的规定。6.1.12
5.6.5的检测按FZ/T92015的规定。6.1.13
5.6.6的检测按FZ/T96001的规定。5.7.3用同轴度规或其他专用工具在钢领升降的上、中、下三点定点检测，全机两侧随机抽查6.1.14
各不少于10锭。
5.8.2用接地电阻测试仪检测。
55.8.3用兆欧表检测。
6.1.175.8.4用耐压试验仪检测。35.8.5的检测按GB755的规定。
6.2停机检验项目
5.1、5.6.3、5.7.3、5.8。
6.3空车运转试验
6.3.1试验条件
试验条件应满足：
a）环境温度：10℃35℃、环境相对湿度55%~85%；b）电源电压为（380士38)V；频率为(50士1)Hz；锭速：初捻6000r/min（若用倍抢锭子则3000r/min），复捻5000/min；c
d）时间：产品经跑合后，连续运转4h。6.3.2检验项目此内容来自标准下载网
5.3、5.4、5.5、5.6.1、5.6.2、5.7.1、5.7.2。6.4工作负荷试验
6.4.1试验条件
试验条件应满足：
同6.3.1a)、6.3.1b)；
空车运转试验合格后进行；
在头、中、尾各做4锭（初抢8锭）；原料：120den粘胶长丝；
锭速：初抢5500r/min（若用倍抢锭子则2750r/min），复抢5040r/min；抢度：初抢600T/m，复捻550T/m；f)
试验时间：4h。
6.4.2检验项目
5.2、5.5.3。
7检验规则
7.1组批及抽样方法
7.1.1组批
由相同生产条件下生产的同一规格(型号)的产品组成一批。4
7.1.2抽样方法
7.1.2.1出厂检验
在每批中随机按2%的比例抽样，如抽样不足1台时则抽取1台。7.1.2.2型式检验
在出厂检验合格的产品中随机抽取1台。7.2检验分类
检验分出厂检验和型式检验。
7.2.1出厂检验
FZ/T93071—2010
7.2.1.1出厂检验项目为本标准的5.1、5.2、5.4、5.5、5.6.1、5.6.2、5.6.3、5.7、5.8。7.2.1.2产品须经制造厂质检部门进行出厂检验合格后方可出厂，并附有制造厂质检部门开具的产品合格证。
7.2.1.3每批产品出厂时应附有零配件手册。7.2.2型式检验
7.2.2.1型式检验项目为本标准第5章规定的全部内容。7.2.2.2在下列情况之一时，要进行型式检验：-新产品或老产品转厂生产的试制定型鉴定；正式生产后，产品的结构、材料、工艺有较大改变，可能影响产品性能时；-出厂检验结果与上次型式检验有较大差异时；产品停产一年以上，恢复生产时；国家有关部门提出进行型式检验要求时。7.3判定规则
7.3.1出厂检验
检验结果如有两项及两项以上指标不符合本标准要求时，判定整批产品不合格；有一项指标不符合本标准要求时，允许重新取样进行复验，复验结果仍不符合本标准技术指标的要求，则判定整批产品为不合格。
7.3.2型式检验
检验结果如有一项及一项以上指标不符合本标准要求时，则判定产品为不合格。7.4其他
使用厂在安装调试产品过程中发现不符合本标准时，由制造厂负责会同使用厂进行协商处理。8标志、包装、运输和贮存
8.1标志
8.1.1产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。8.1.2包装储运的图示标志应符合GB/T191的规定。8.2包装
产品的包装应按FZ/T90001的规定。8.3运输
产品在运输过程中，应按规定的起吊位置起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.4贮存
产品出厂后，在有良好防雨、通风及防腐蚀的贮存条件下，包装箱内的机件防潮、防锈自出厂日起有效期为一年。
