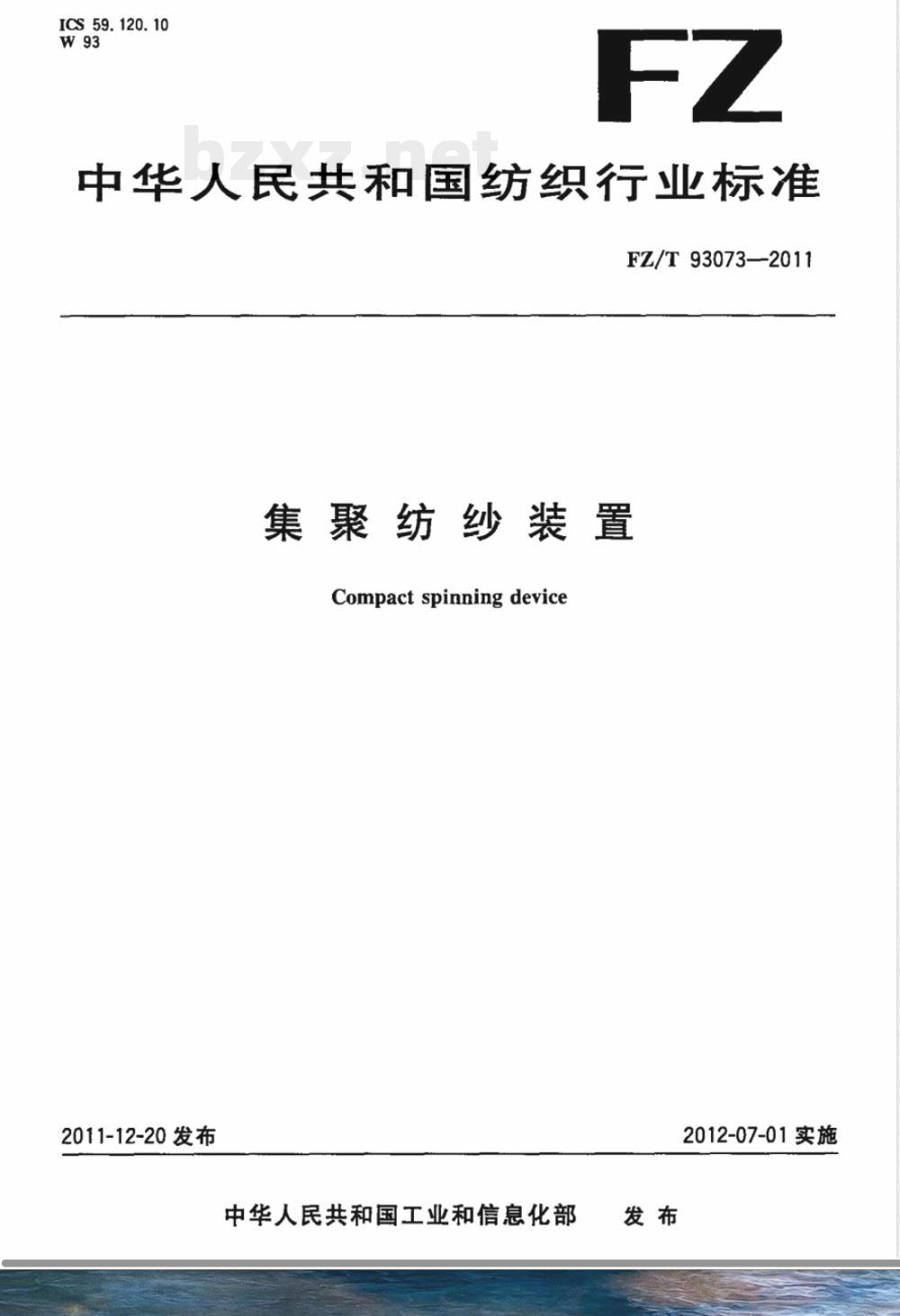

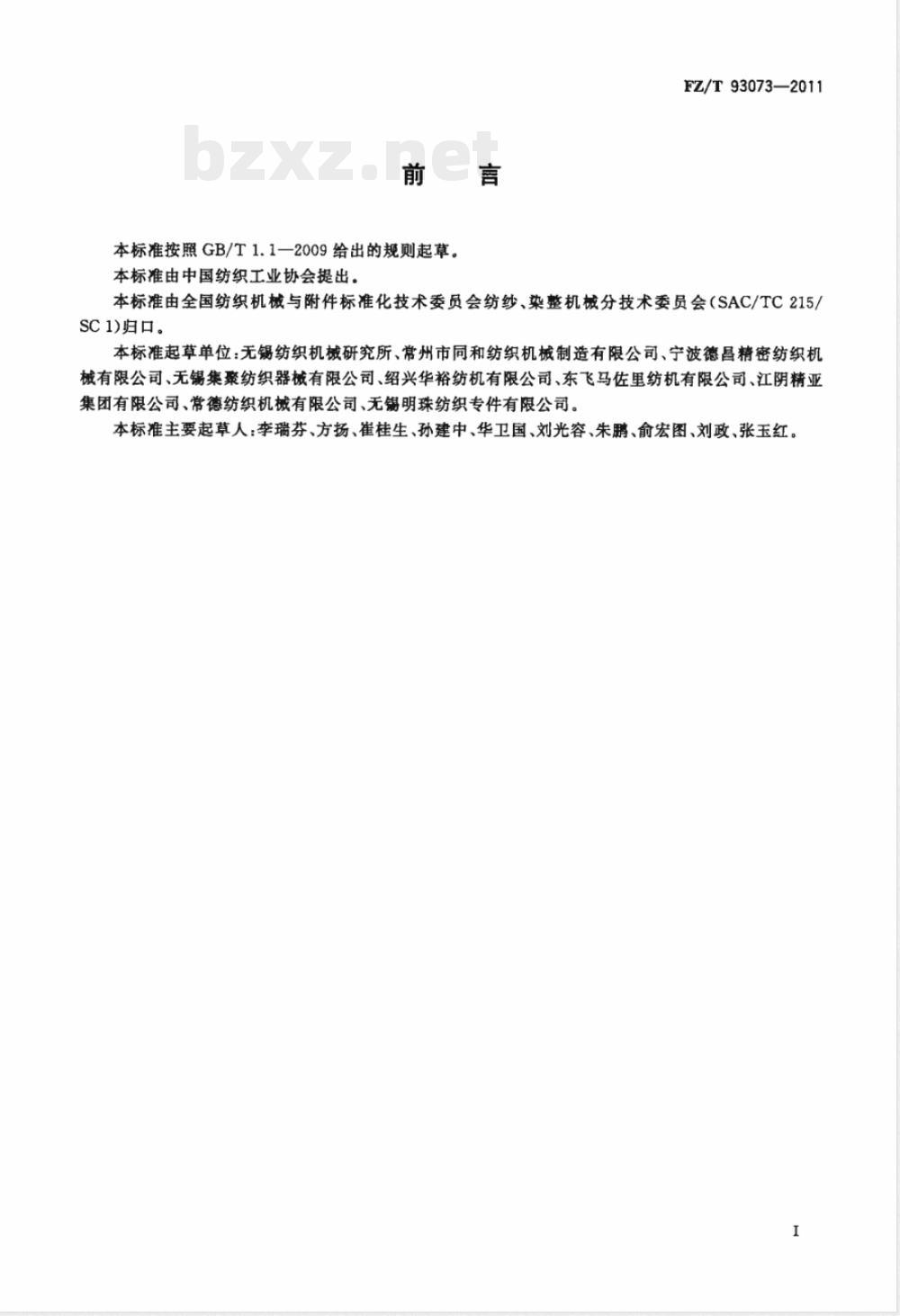

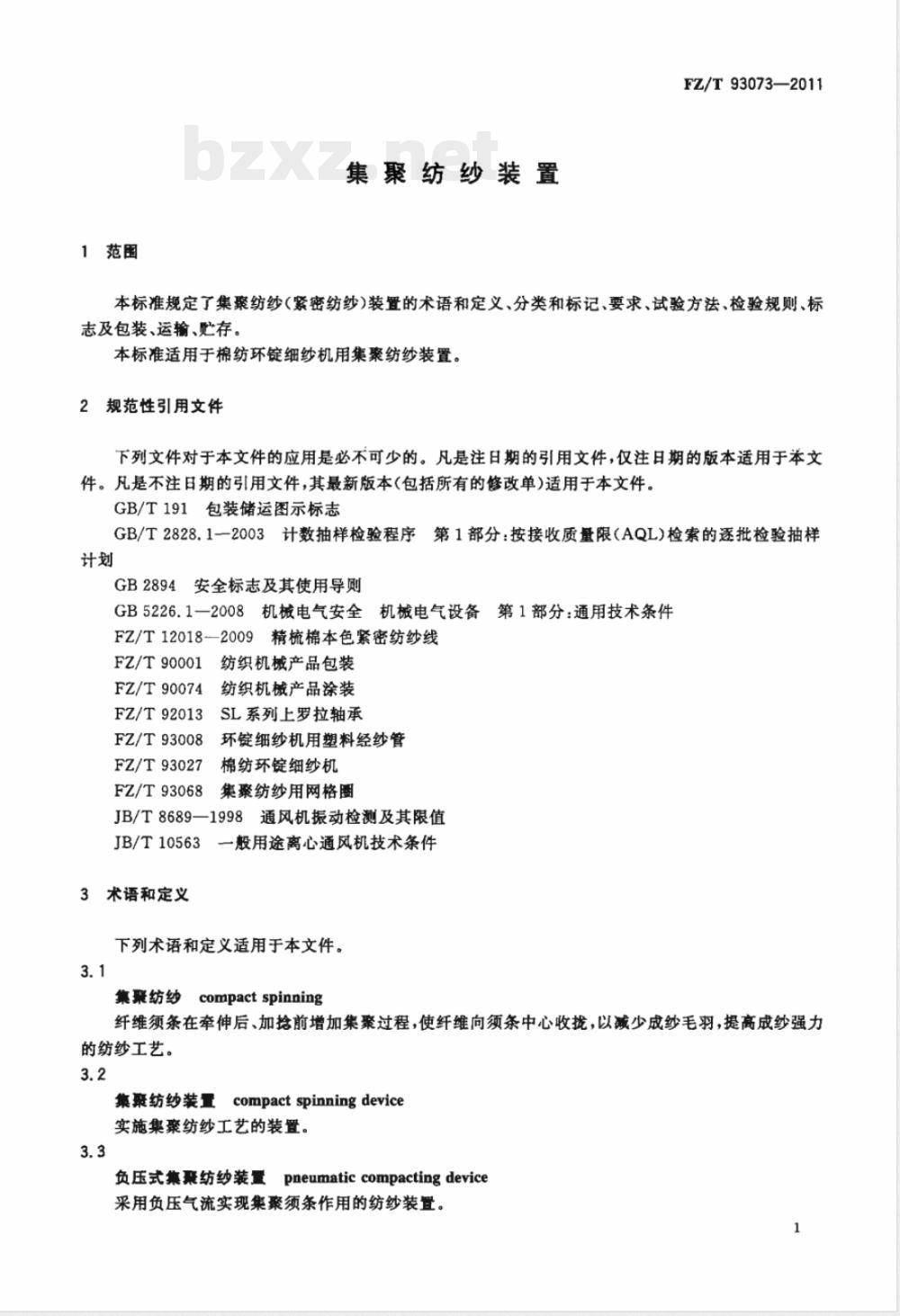

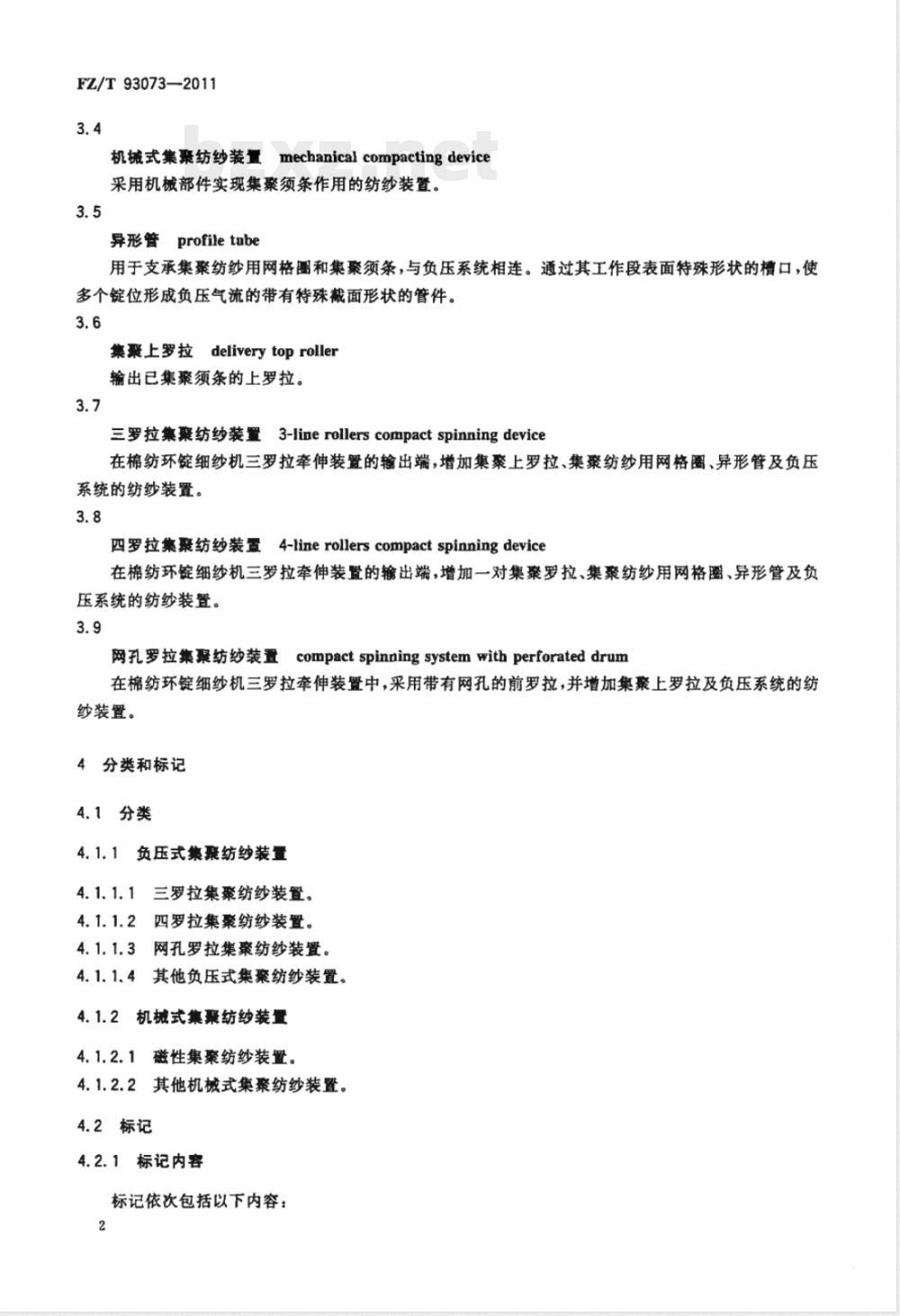

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93073-2011 集聚纺纱装置 Compact spinning device 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：无锡纺织机械研究所、常州市同和纺织机械制造有限公司、宁波德昌精密纺织机械有限公司、无锡集聚纺织器械有限公司、绍兴华裕纺机有限公司、东飞马佐里纺机有限公司、江阴精亚集团有限公司、常德纺织机械有限公司、无锡明珠纺织专件有限公司。本标准主要起草人：李瑞芬、方扬、崔桂生、孙建中、华卫国、刘光容、朱鹏、俞宏图、刘政、张玉红。 1 范围 本标准规定了集聚纺纱（紧密纺纱）装置的术语和定义、分类和标记、要求、试验方法、检验规则、标志及包装、运输、贮存。 本标准适用于棉纺环锭细纱机用集聚纺纱装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 FZ/T 12018—2009 精梳棉本色紧密纺纱线 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 92013 SL系列上罗拉轴承 FZ/T 93008 环锭细纱机用塑料经纱管 FZ/T 93027 棉纺环锭细纱机 FZ/T 93068 集聚纺纱用网格圈 JB/T 8689—1998 通风机振动检测及其限值 JB/T 10563 一般用途离心通风机技术条件 3 术语和定义 3.1 集聚纺纱 compact spinning 纤维须条在牵伸后、加捻前增加集聚过程，使纤维向须条中心收拢，以减少成纱毛羽、提高成纱强力的纺纱工艺。 3.2 集聚纺纱装置 compact spinning device 实施集聚纺纱工艺的装置。 3.3 负压式集聚纺纱装置 pneumatic compacting device 采用负压气流实现集聚须条作用的纺纱装置。 3.4 机械式集聚纺纱装置 mechanical compacting device 采用机械部件实现集聚须条作用的纺纱装置。 3.5 异形管 profile tube 用于支承集聚纺纱用网格圈和集聚须条，与负压系统相连，通过特殊槽口形成负压气流的管件。 3.6 集聚上罗拉 delivery top roller 输出已集聚须条的上罗拉。 3.7 三罗拉集聚纺纱装置 3-line rollers compact spinning device 在棉纺环锭细纱机三罗拉牵伸装置输出端增加集聚上罗拉、网格圈、异形管及负压系统的装置。 3.8 四罗拉集聚纺纱装置 4-line rollers compact spinning device 在三罗拉牵伸装置基础上增加一对集聚罗拉、网格圈、异形管及负压系统的装置。 3.9 网孔罗拉集聚纺纱装置 perforated drum compact spinning system 在三罗拉牵伸装置中采用带网孔前罗拉并增加集聚上罗拉等结构的纺纱装置。
