【其他行业标准】 水刺机

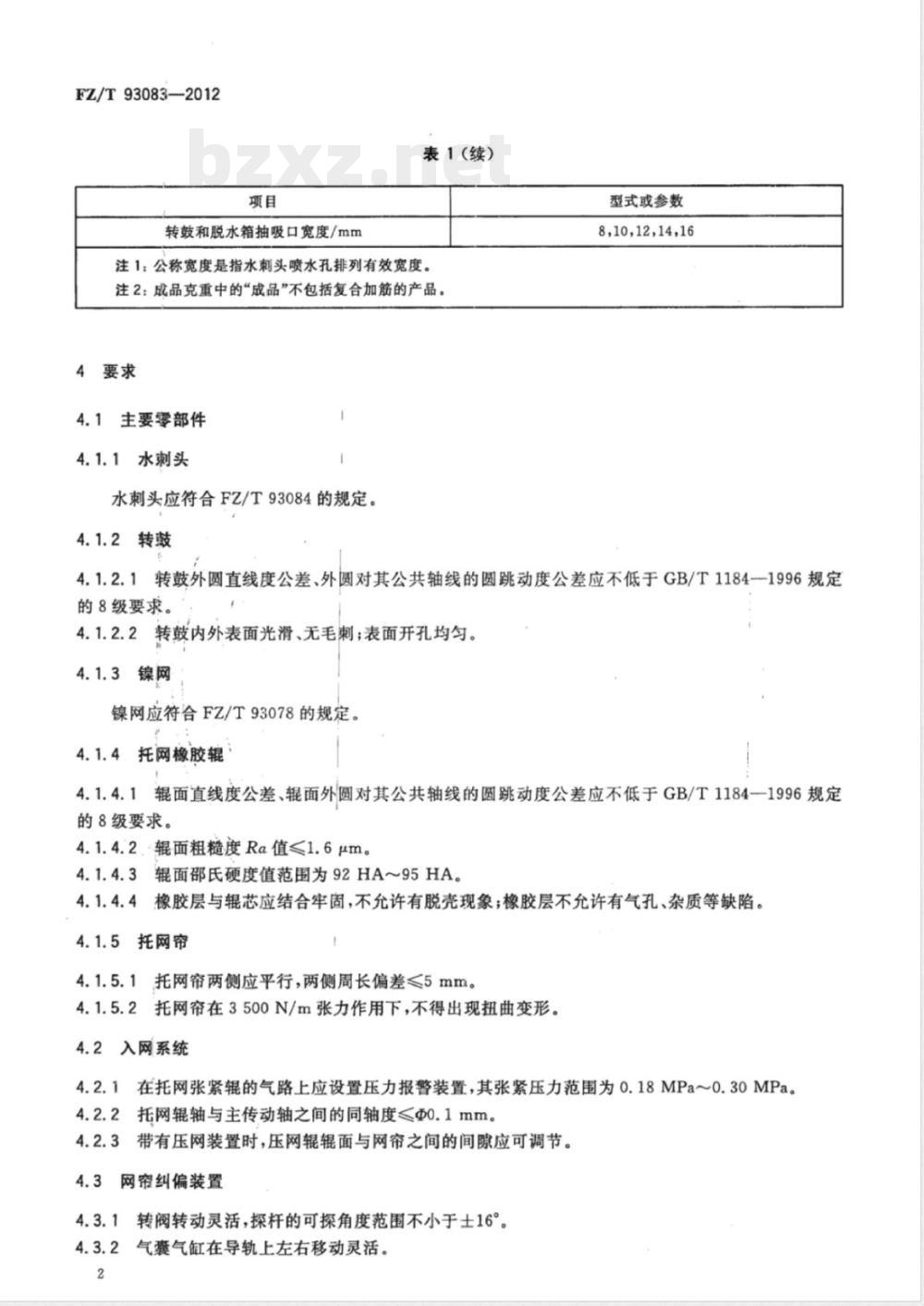

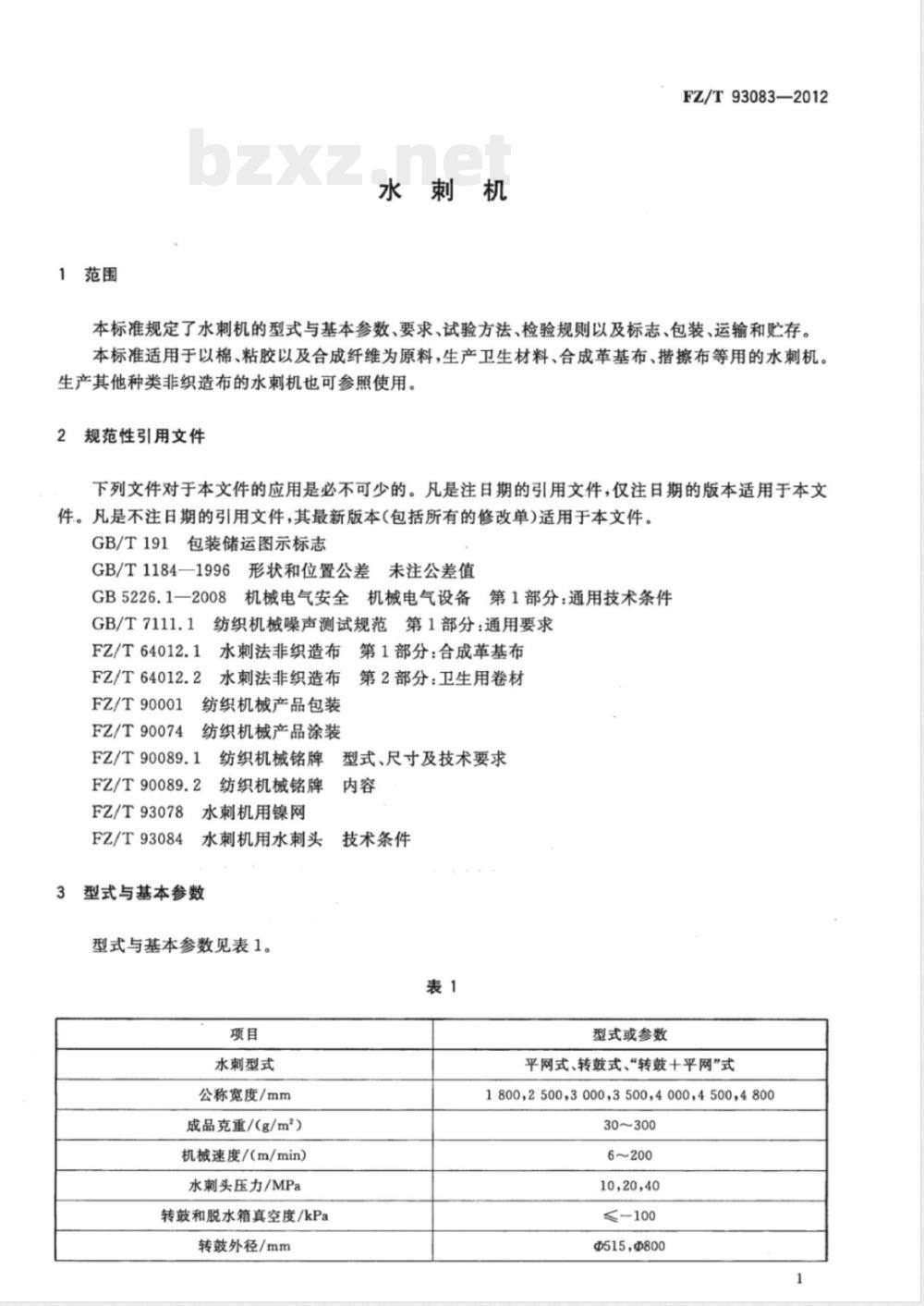

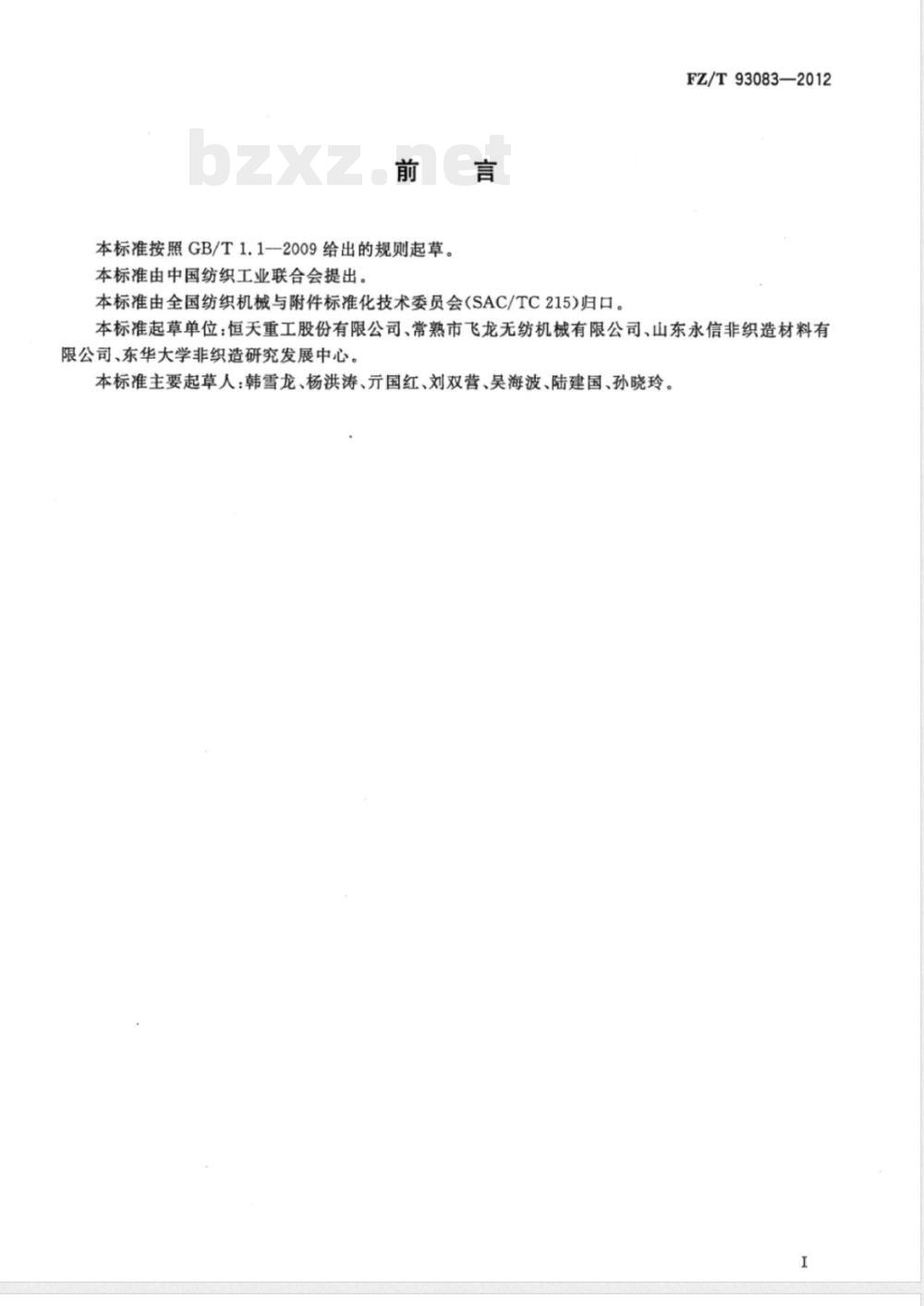

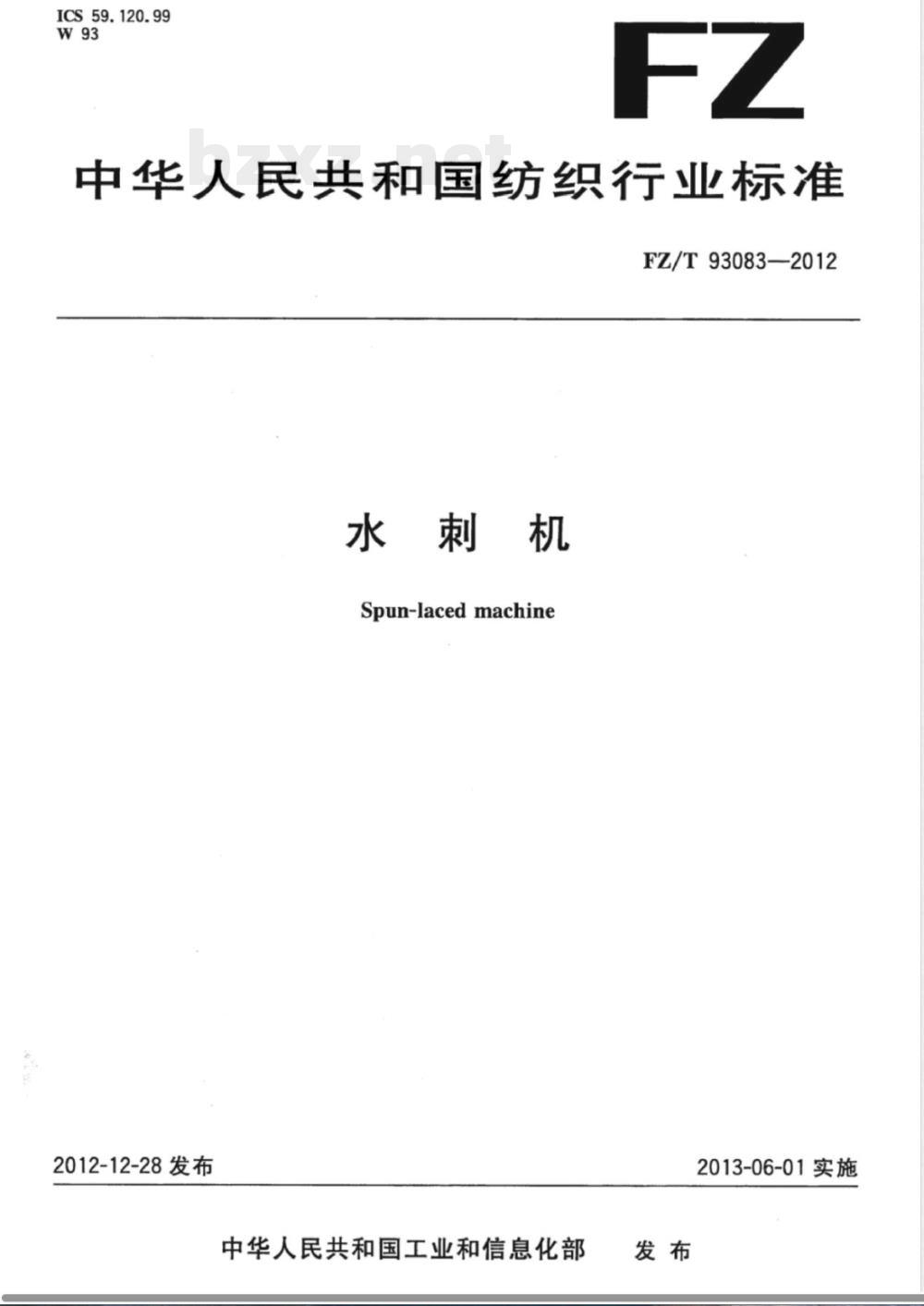

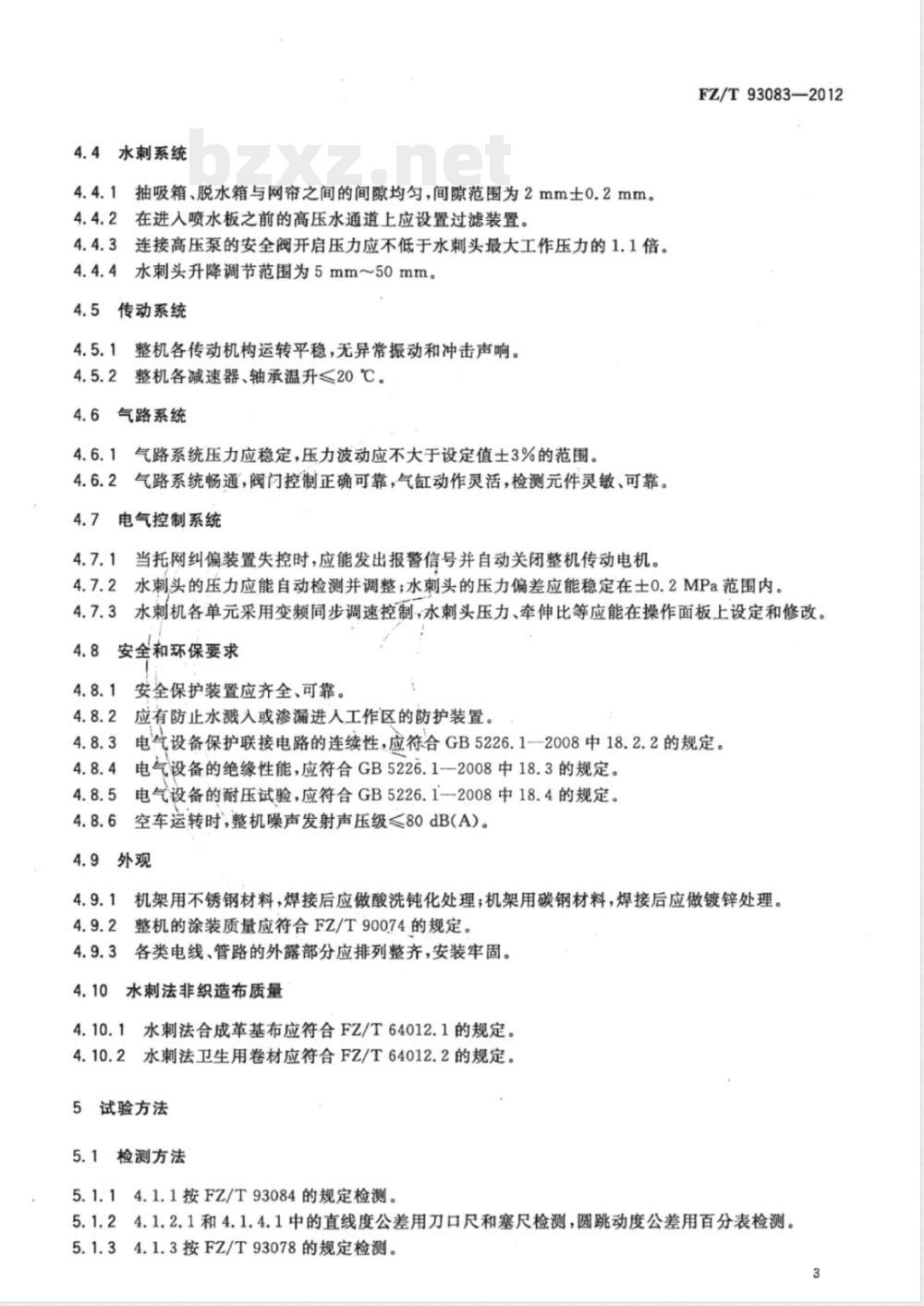

ICS 59.120.99 W93 中华人民共和国纺织行业标准 FZ/T 93083—2012 水刺机 Spun-laced machine 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：恒天重工股份有限公司、常熟市飞龙无纺机械有限公司、山东永信非织造材料有限公司、东华大学非织造研究发展中心。 本标准主要起草人：韩雪龙、杨洪涛、元国红、刘双营、吴海波、陆建国、孙晓玲。 1 范围 本标准规定了水刺机的型式与基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以棉、粘胶以及合成纤维为原料，生产卫生材料、合成革基布、擦拭布等用的水刺机，其他非织造布水刺机也可参照使用。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 1184—1996 形状和位置公差未注公差值 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 FZ/T 64012.1 水刺法非织造布第1部分：合成革基布 FZ/T 64012.2 水刺法非织造布第2部分：卫生用卷材 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 93078 水刺机用镍网 FZ/T 93084 水刺机用水刺头 3 型式与基本参数 型式与基本参数见表1，包括平网式、转鼓式及“转鼓+平网”式结构。 公称宽度范围：1800～4800 mm 成品克重：30～300 g/m² 机械速度：6～200 m/min 水刺头压力：10、20、40 MPa 转鼓真空度：≤-100 kPa 转鼓外径：Φ515、800 mm 抽吸口宽度：8～16 mm 4 要求 4.1 主要零部件 水刺头应符合FZ/T 93084规定。 转鼓外圆直线度及圆跳动应不低于GB/T 1184—1996的8级要求，表面应光滑无毛刺且开孔均匀。 镍网应符合FZ/T 93078规定。 托网橡胶辊直线度及圆跳动应符合8级要求，表面粗糙度Ra≤1.6μm，邵氏硬度92HA～95HA，橡胶层不得脱壳或存在气孔杂质。 托网帘两侧周长偏差≤5mm，在3500N/m张力下不得扭曲变形。 4.2 入网系统 应设置压力报警装置，张紧压力范围0.18MPa～0.30MPa。 托网辊轴与主传动轴同轴度≤1mm。 压网装置间隙应可调。 4.3 网帘纠偏装置 转阀转动应灵活，探杆可探角范围不小于±16°。 气囊气缸应能在导轨上灵活移动。 4.4 水刺系统 抽吸箱与网帘间隙均匀，范围2mm±0.2mm。 高压水通道应设置过滤装置。 安全阀开启压力不低于水刺头最大工作压力的1.1倍。 水刺头升降调节范围5～50mm。 4.5 传动系统 整机运转应平稳，无异常振动及冲击声。 减速器及轴承温升≤20℃。 4.6 气路系统 系统压力应稳定，压力波动不大于设定值±3%。
