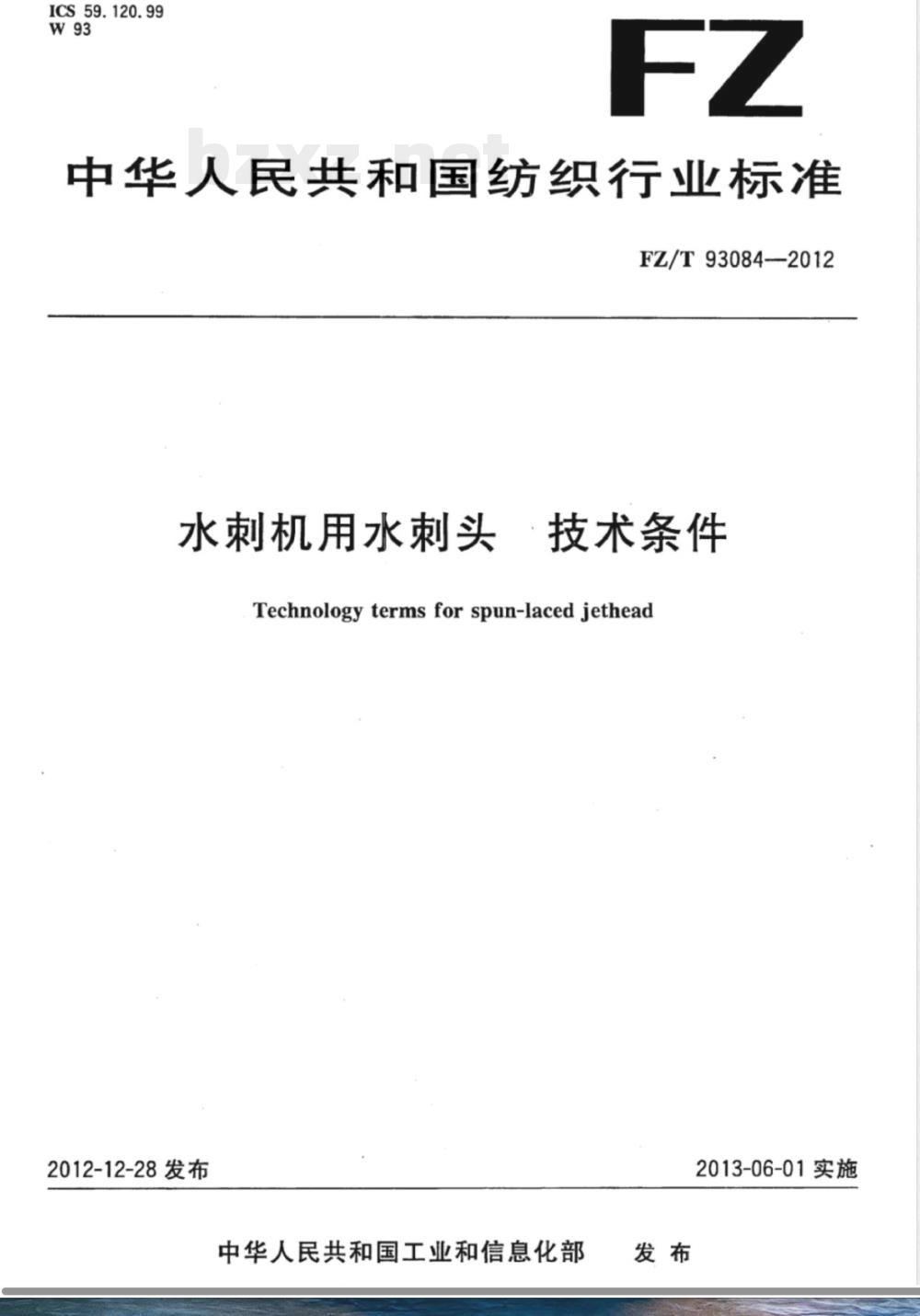

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T93084-2012
·技术条件
水刺机用水刺头
Technologytermsforspun-lacedjethead2012-12-28发布
中华人民共和国工业和信息化部发布bzxZ.net
2013-06-01实施

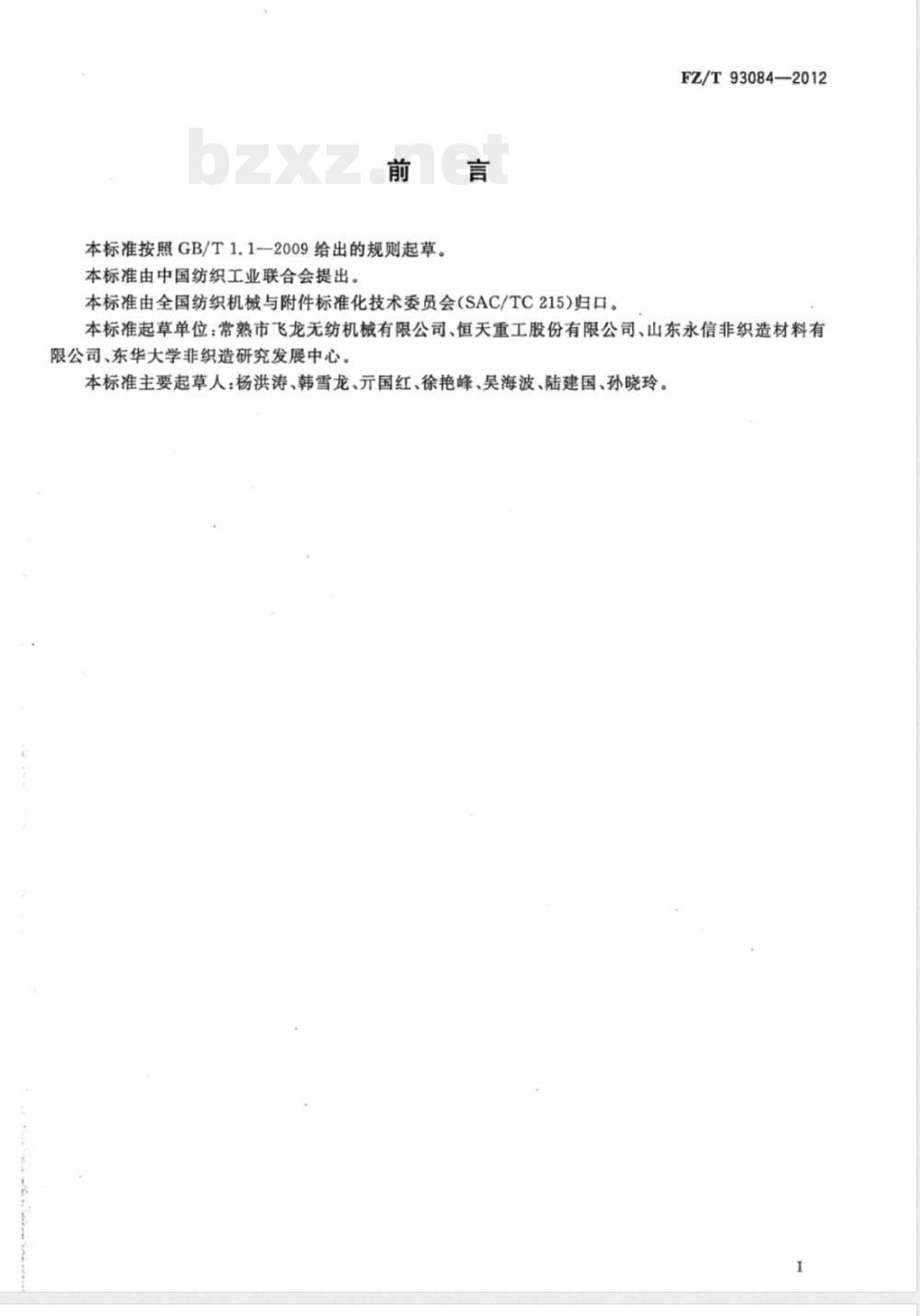

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T93084—2012
本标准起草单位：常熟市飞龙无纺机械有限公司、恒天重工股份有限公司、山东永信非织造材料有限公司、东华大学非织造研究发展中心。本标准主要起草人：杨洪涛、韩雪龙、元国红、徐艳峰、吴海波、陆建国、孙晓玲。1范围
水刺机用水刺头
技术条件

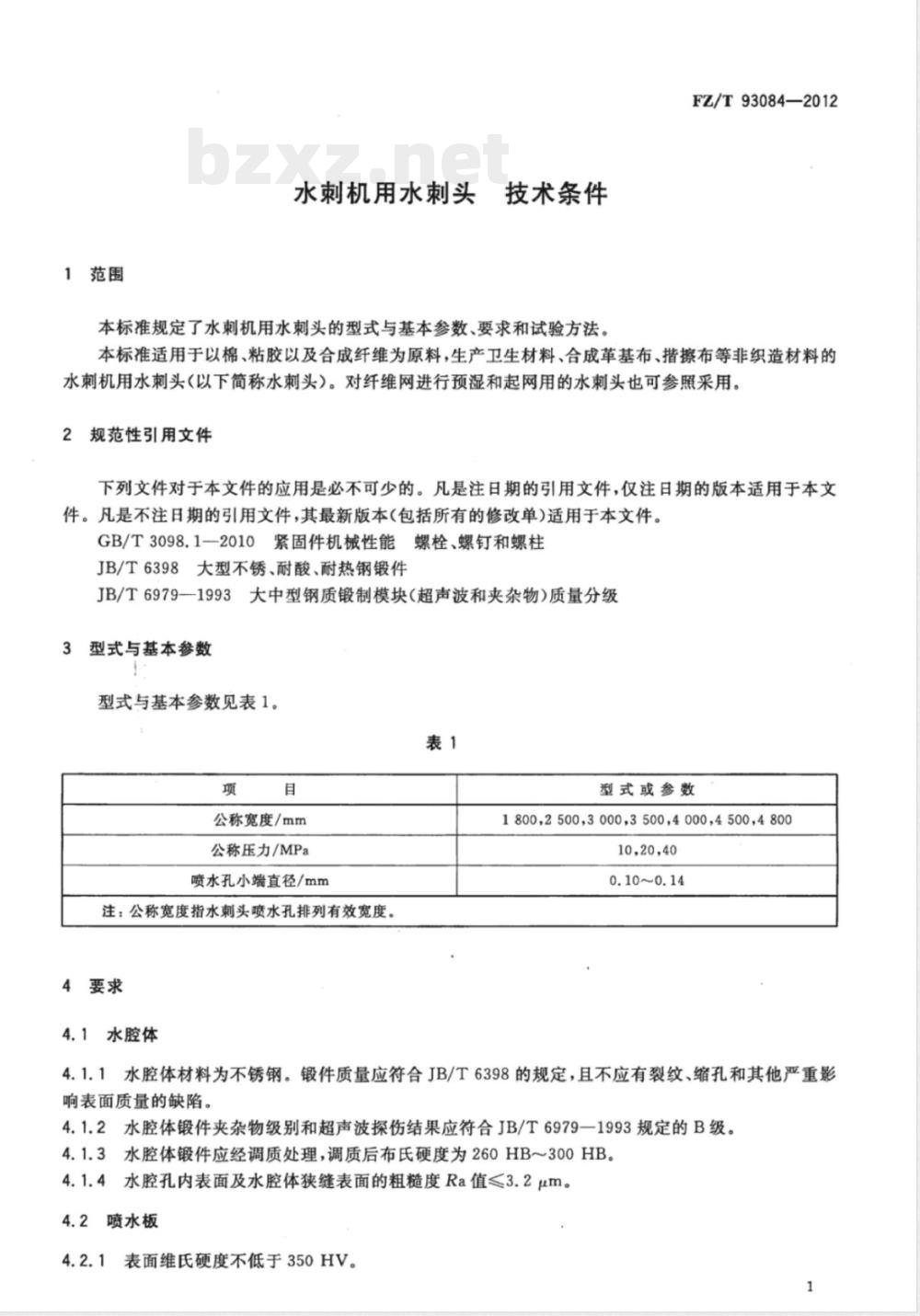

本标准规定了水刺机用水刺头的型式与基本参数、要求和试验方法。FZ/T93084—2012
本标准适用于以棉、粘胶以及合成纤维为原料，生产卫生材料、合成革基布、措擦布等非织造材料的水刺机用水刺头(以下简称水刺头）。对纤维网进行预湿和起网用的水刺头也可参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T3098.1—2010紧固件机械性能螺栓、螺钉和螺柱JB/T6398大型不锈、耐酸、耐热钢锻件JB/T6979—1993大中型钢质锻制模块（超声波和夹杂物）质量分级3型式与基本参数
型式与基本参数见表1。
公称宽度/mm
公称压力/MPa
喷水孔小端直径/mm
注：公称宽度指水刺头喷水孔排列有效宽度。4要求
4.1水腔体
型式或参数
1800,2500,3000,3500,40004500,480010,20,40
0.10~0.14
4.1.1水腔体材料为不锈钢。锻件质量应符合JB/T6398的规定，且不应有裂纹、缩孔和其他严重影响表面质量的缺陷。
4.1.2水腔体锻件夹杂物级别和超声波探伤结果应符合JB/T6979一1993规定的B级。4.1.3水腔体锻件应经调质处理，调质后布氏硬度为260HB300HB。4.1.4
水腔孔内表面及水腔体狭缝表面的粗糙度Ra值3.2μm。4.2喷水板
表面维氏硬度不低于350HV。
FZ/T93084—-2012

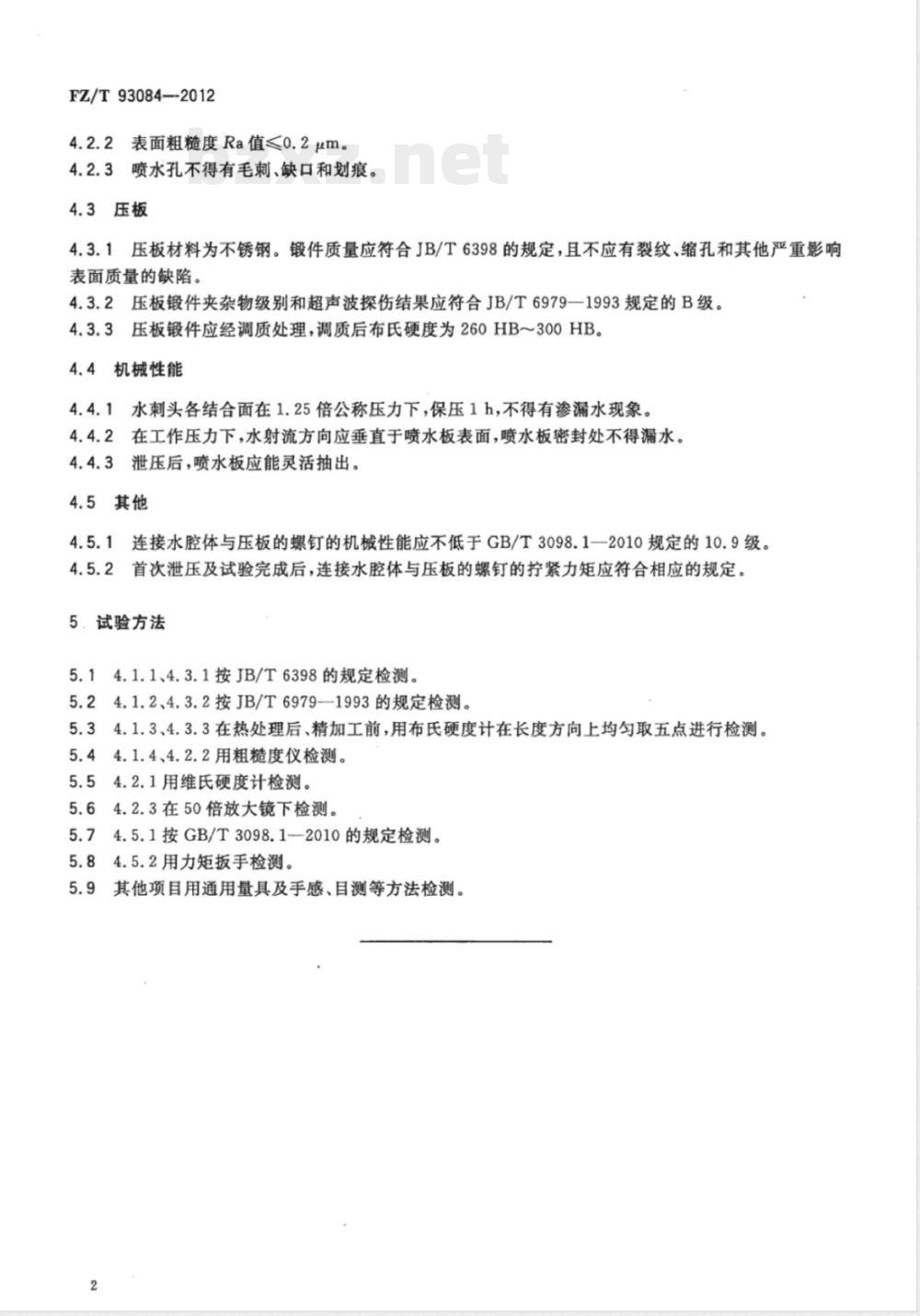

表面粗糙度Ra值≤0.2μm。
喷水孔不得有毛刺、缺口和划痕。4.3压板
压板材料为不锈钢。锻件质量应符合JB/T6398的规定，且不应有裂纹、缩孔和其他严重影响表面质量的缺陷。
4.3.2压板锻件夹杂物级别和超声波探伤结果应符合JB/T6979一1993规定的B级。4.3.3
压板锻件应经调质处理，调质后布氏硬度为260HB～300HB。机械性能
水刺头各结合面在1.25倍公称压力下，保压1h，不得有渗漏水现象。在工作压力下，水射流方向应垂直于喷水板表面，喷水板密封处不得漏水。泄压后，喷水板应能灵活抽出。其他
连接水腔体与压板的螺钉的机械性能应不低于GB/T3098.1一2010规定的10.9级。4.5.2
首次泄压及试验完成后，连接水腔体与压板的螺钉的拧紧力矩应符合相应的规定。5、试验方法
5.14.1.1、4.3.1按JB/T6398的规定检测。5.24.1.2、4.3.2按JB/T6979—1993的规定检测。5.34.1.3、4.3.3在热处理后、精加工前，用布氏硬度计在长度方向上均勾取五点进行检测。5.44.1.4、4.2.2用粗糙度仪检测。5.54.2.1用维氏硬度计检测。
5.64.2.3在50倍放大镜下检测。5.74.5.1按GB/T3098.1--2010的规定检测。5.84.5.2用力矩扳手检测。
其他项目用通用量具及手感、目测等方法检测。5.9
FZ/T93084-2012

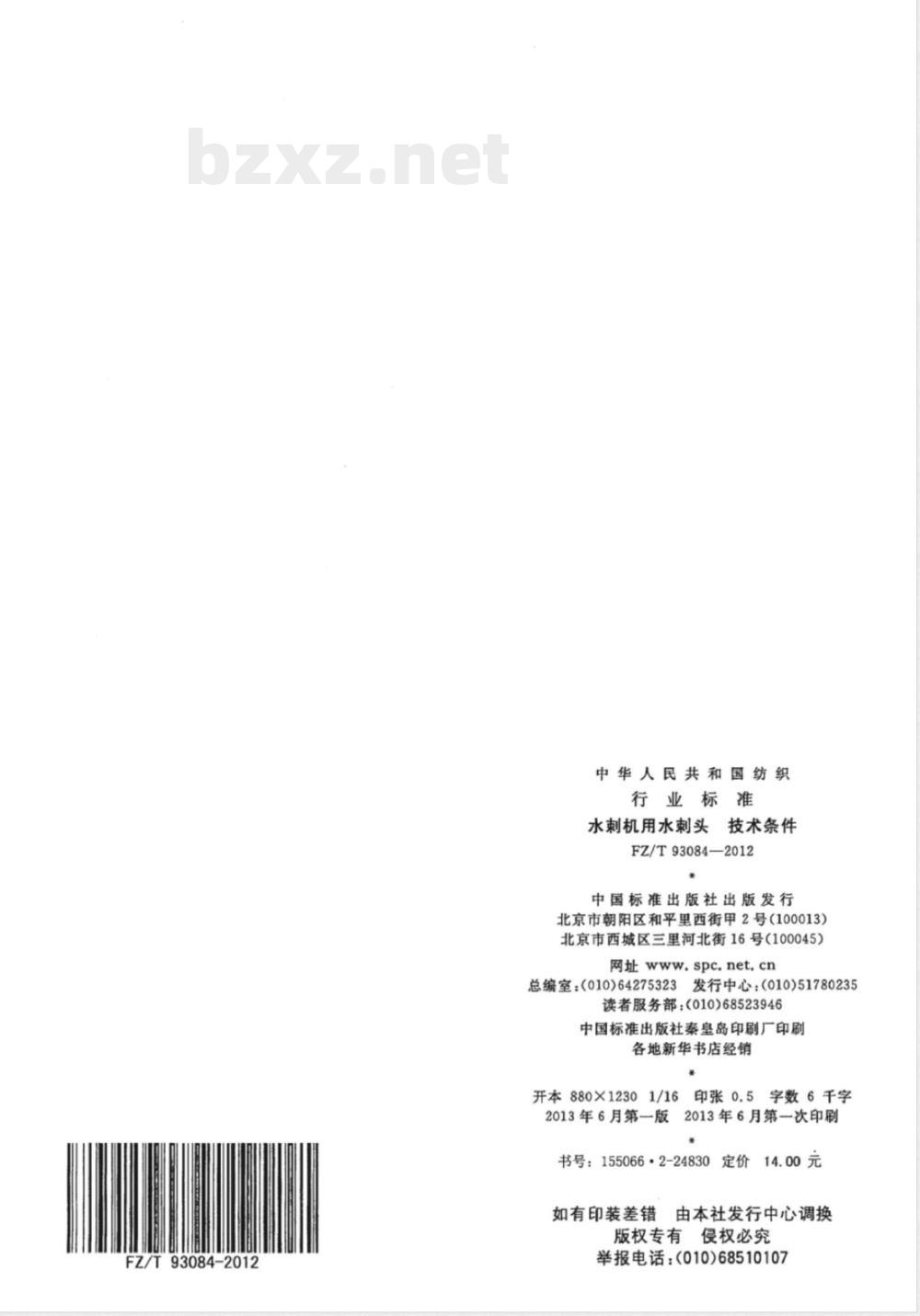

中华人民共和国纺织
