【其他行业标准】 水刺机用镍网

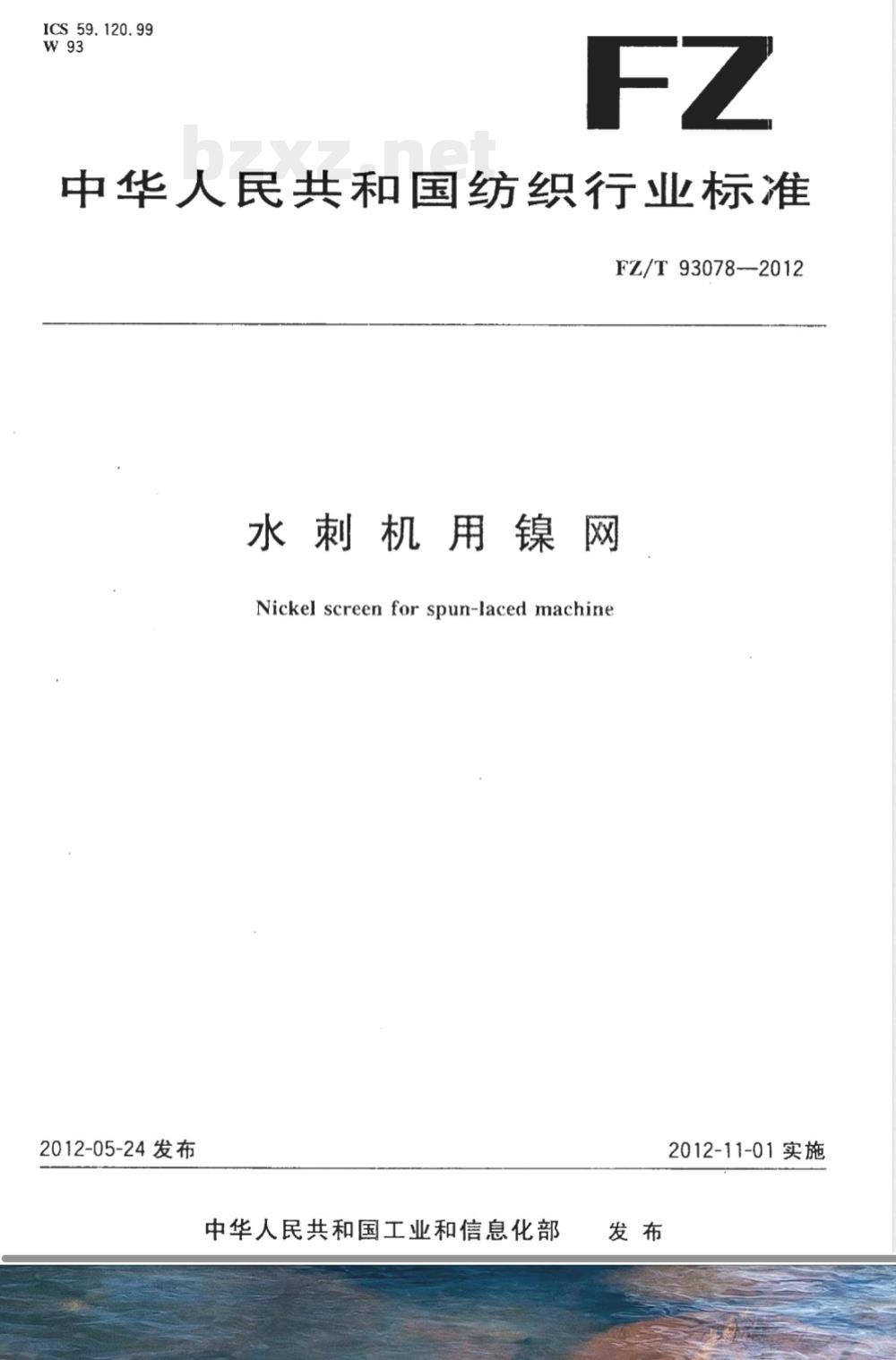

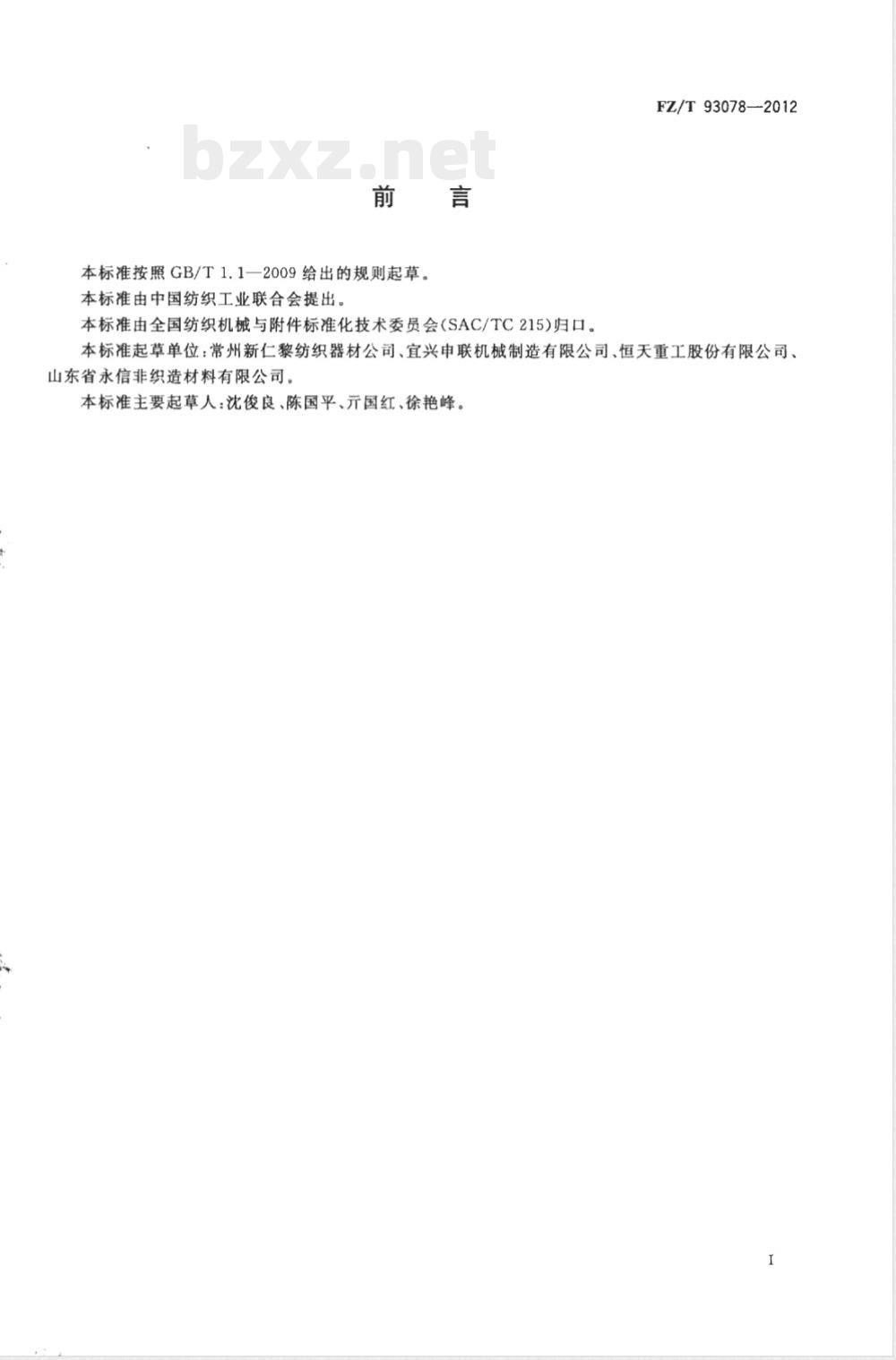

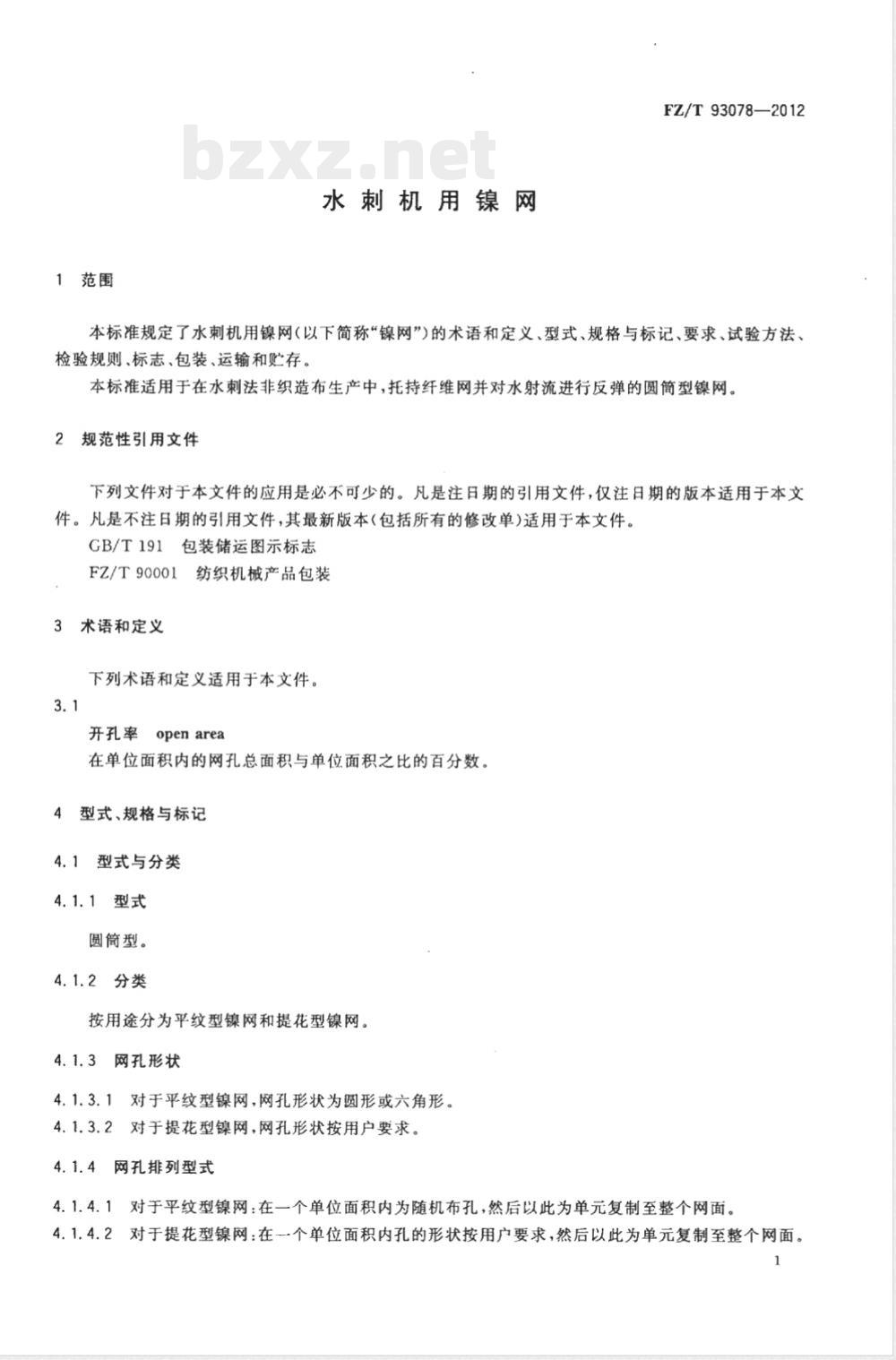

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93078-2012 水刺机用镍网 Nickel screen for spun-laced machine 2012-05-24发布 中华人民共和国工业和信息化部 2012-11-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：常州新仁黎纺织器材公司、宜兴申联机械制造有限公司、恒天重工股份有限公司、山东省永信非织造材料有限公司。本标准主要起草人：沈俊良、陈国平、元国红、徐艳峰。 1 范围 本标准规定了水刺机用镍网（以下简称“镍网”）的术语和定义、型式、规格与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于在水刺法非织造布生产中，托持纤维网并对水射流进行反弹的圆筒型镍网。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 3 术语和定义 开孔率 open area：在单位面积内的网孔总面积与单位面积之比的百分数。 4 型式、规格与标记 4.1 型式与分类 4.1.1 型式：圆筒型。 4.1.2 分类：按用途分为平纹型镍网和提花型镍网。 4.1.3 网孔形状：平纹型为圆形或六角形；提花型按用户要求。 4.1.4 网孔排列：平纹型在单位面积内随机布孔并复制至整个网面；提花型按用户要求排列并复制至网面。 4.2 规格与参数 镍网规格与参数如下： 网孔数：100、110、130（个/cm²） 壁厚：0.36～0.43 mm（平纹型）；0.8～1.0 mm（提花型） 公称内径：Φ515、Φ518 mm 公称宽度：2500、3000、3500、4000、4500、4800 mm 注：提花型壁厚可根据用户要求定制。 4.3 标记 产品代号：SCW-×××/××× 其中：企业代号由各企业规定；公称内径和公称宽度用数值表示；平纹型网孔数用个/cm²表示；提花型花型代号由企业规定。 示例： SCW-515×2500/110-B 表示公称内径515 mm、公称宽度2500 mm、网孔数110个/cm²、平纹型代号B的镍网。 SCW-518×3500/A-B 表示公称内径518 mm、公称宽度3500 mm、花型代号A、平纹代号B的提花型镍网。 5 要求 5.1 平纹型镍网开孔率为7%～10%，偏差不大于2%。 5.2 平纹型镍网工作宽度范围内不得有串通孔。 5.3 平纹型镍网工作宽度范围内不得有连续盲孔，1 m范围内盲孔数量不大于5个。 5.4 镍网内径公差应不大于8 mm。 5.5 镍网工作宽度范围内壁厚
