【其他行业标准】 棉纺悬锭自动落纱粗纱机

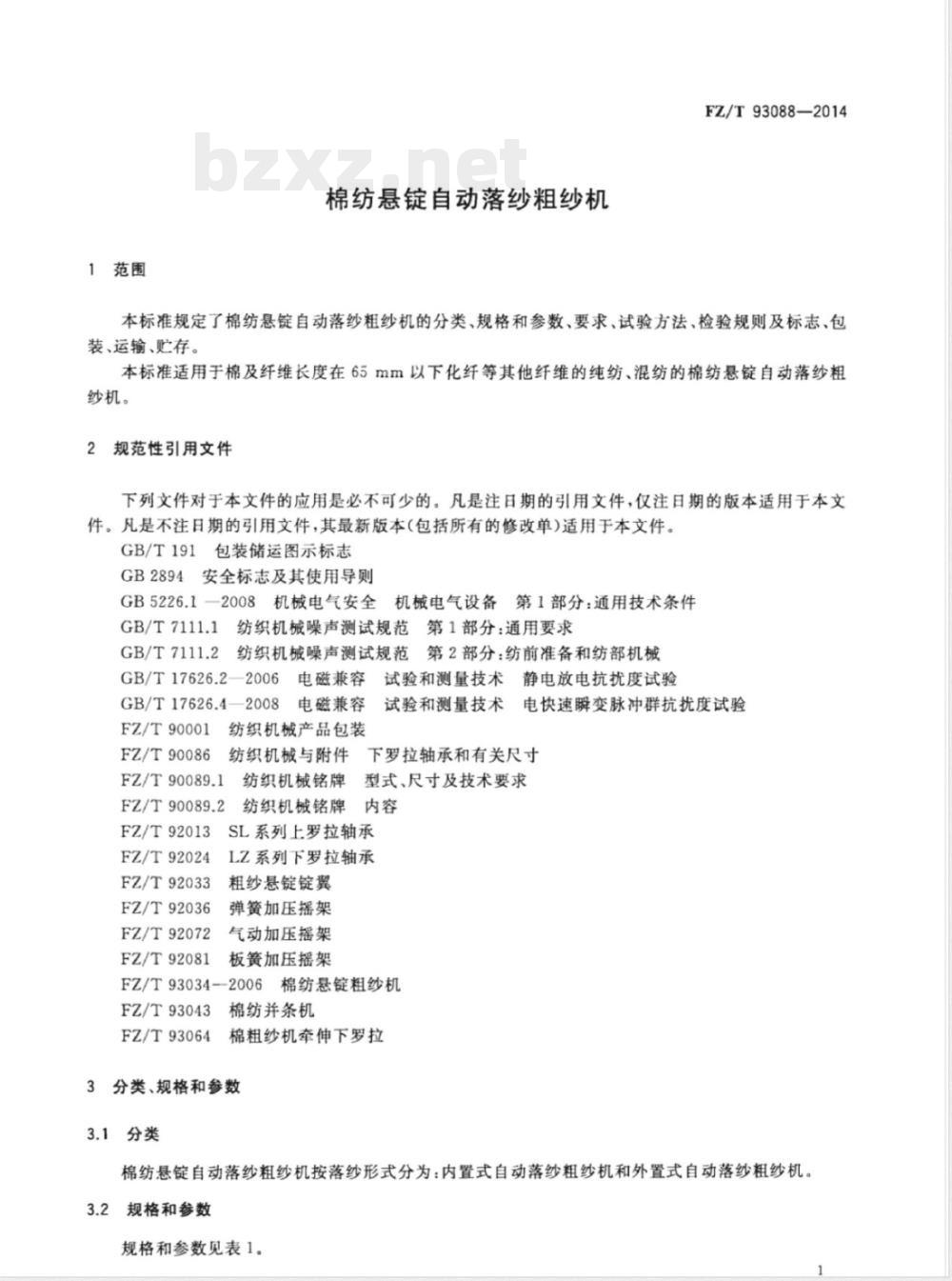

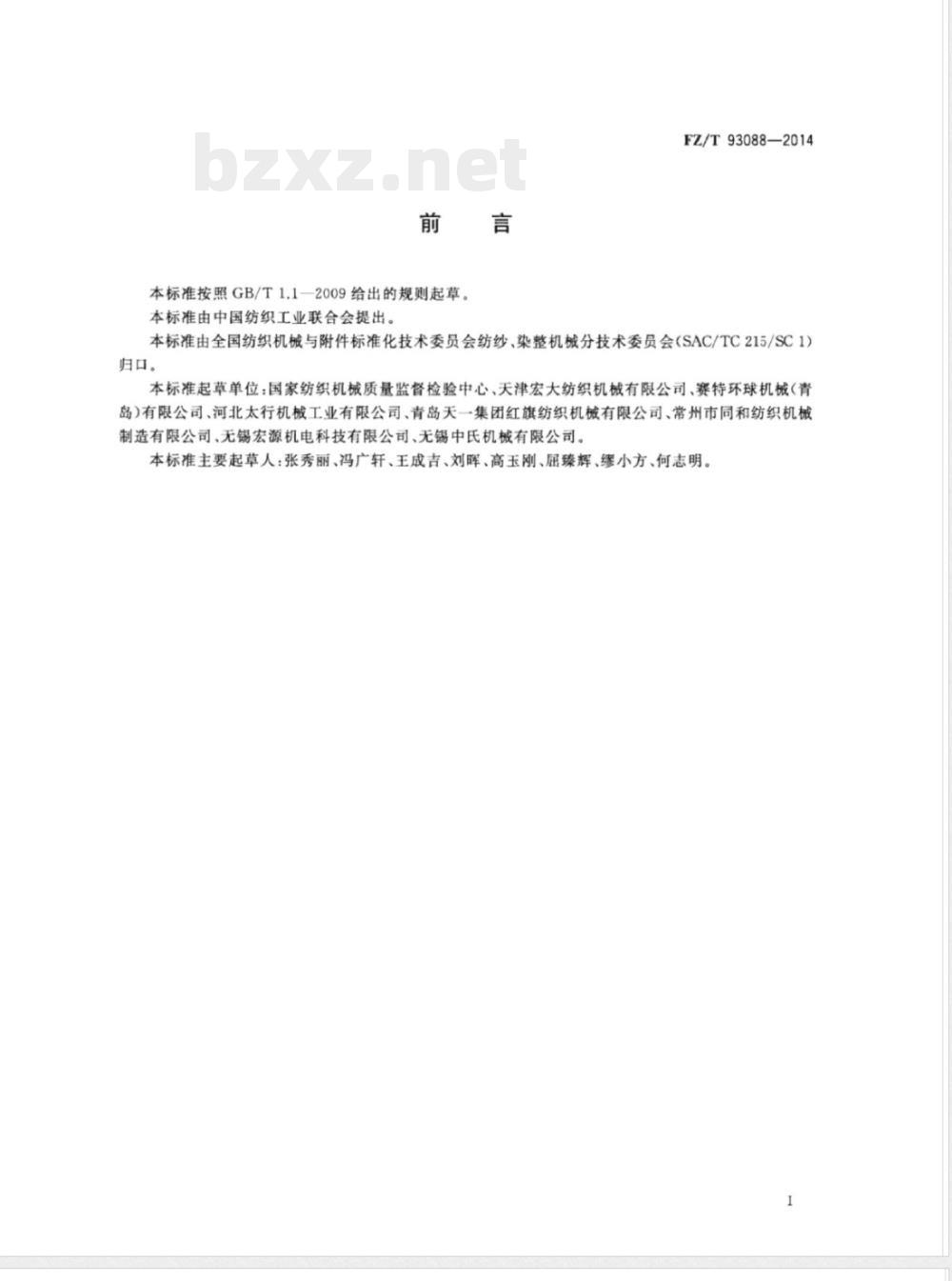

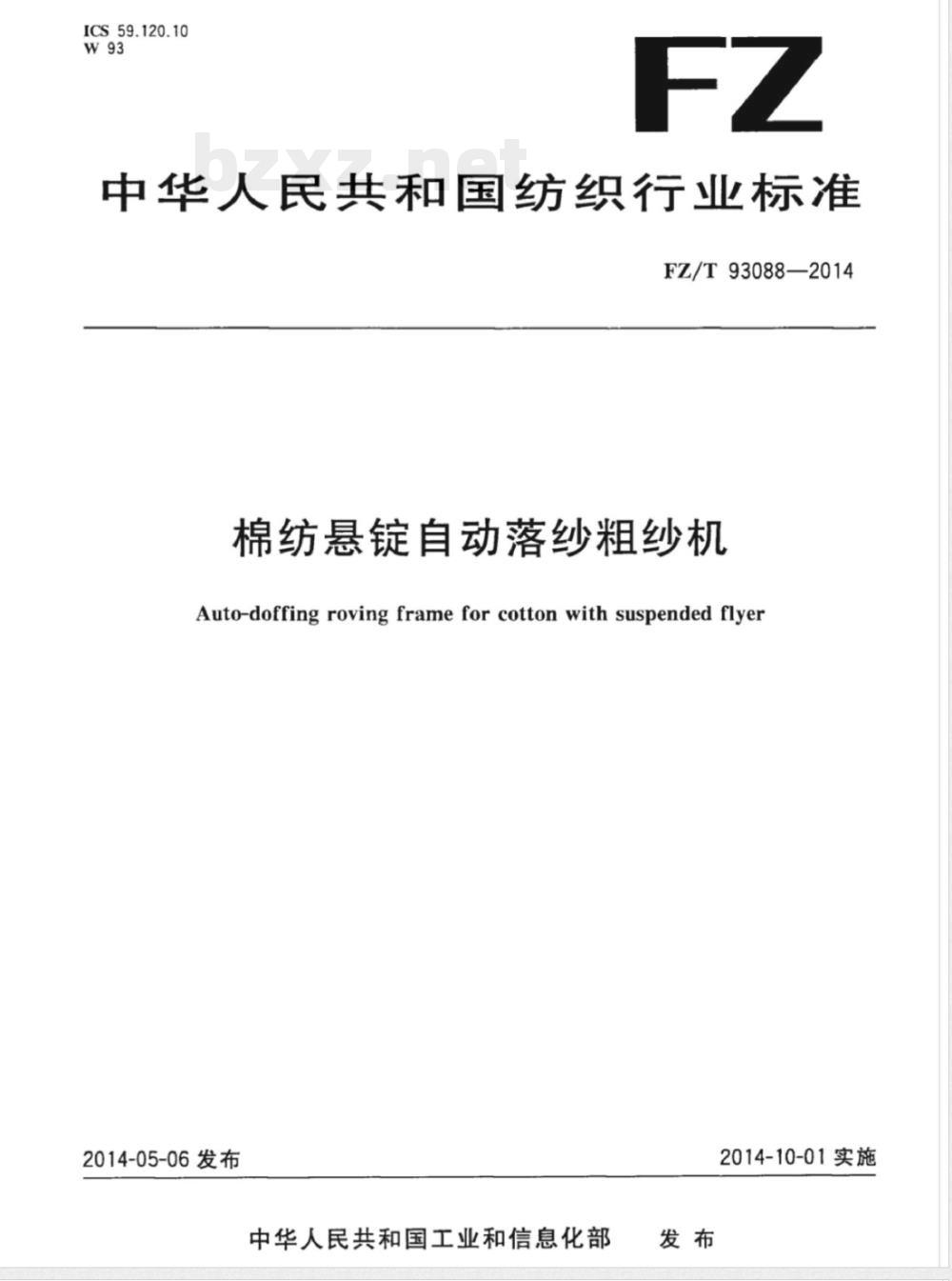

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T 93088—2014 棉纺悬锭自动落纱粗纱机 Auto-doffing roving frame for cotton with suspended flyer 2014-05-06发布 2014-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：国家纺织机械质量监督检验中心、天津宏大纺织机械有限公司、赛特环球机械（青岛）有限公司、河北太行机械工业有限公司、青岛天一集团红旗纺织机械有限公司、常州市同和纺织机械制造有限公司、无锡宏源机电科技有限公司、无锡中氏机械有限公司。 本标准主要起草人：张秀丽、冯广轩、王成吉、刘晖、高玉刚、屈臻辉、缪小方、何志明。 1 范围 本标准规定了棉纺悬锭自动落纱粗纱机的分类、规格和参数、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于棉及纤维长度在65mm以下化纤及其他纤维的纯纺、混纺用棉纺悬锭自动落纱粗纱机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17626.2—2006 电磁兼容 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容 电快速瞬变脉冲群抗扰度试验 FZ/T 90001 纺织机械产品包装 FZ/T 90086 纺织机械与附件 下罗拉轴承及有关尺寸 FZ/T 90089.1 纺织机械铭牌 单型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92013 SL系列上罗拉轴承 FZ/T 92024 LZ系列下罗拉轴承 FZ/T 92033 粗纱悬锭锭翼 FZ/T 92036 弹簧加压摇架 FZ/T 92072 气动加压摇架 FZ/T 92081 板簧加压摇架 FZ/T 93034—2006 棉纺悬锭粗纱机 FZ/T 93043 棉纺并条机 FZ/T 93064 棉粗纱机牵伸下罗拉 3 分类 3.1 分类 棉纺悬锭自动落纱粗纱机按落纱形式分为：内置式自动落纱粗纱机和外置式自动落纱粗纱机。 3.2 规格和参数 规格和参数见表1（本节为设备主要技术参数，包含适纺线密度、罗拉尺寸、锭数、锭距、牵伸倍数、锭翼转速等）。 4 要求 4.1 主要零部件 上罗拉轴承应符合FZ/T 92013规定；下罗拉应符合FZ/T 93064规定；下罗拉轴承应符合FZ/T 92024规定；下罗拉轴承座应符合FZ/T 90086规定。 设备主要结构包括牵伸机构、悬锭系统、加压装置及传动系统等，应满足标准规定的运行稳定性与安全性要求。
