【其他行业标准】 集聚纺纱用网格圈

ICS 59. 120. 10
中华人民共和国纺织行业标准
FZ/T93068—2010
集聚纺纱用网格圈
Lattice apron compact spinning process2010-08-16发布
中华人民共和国工业和信息化部2010-12-01实施

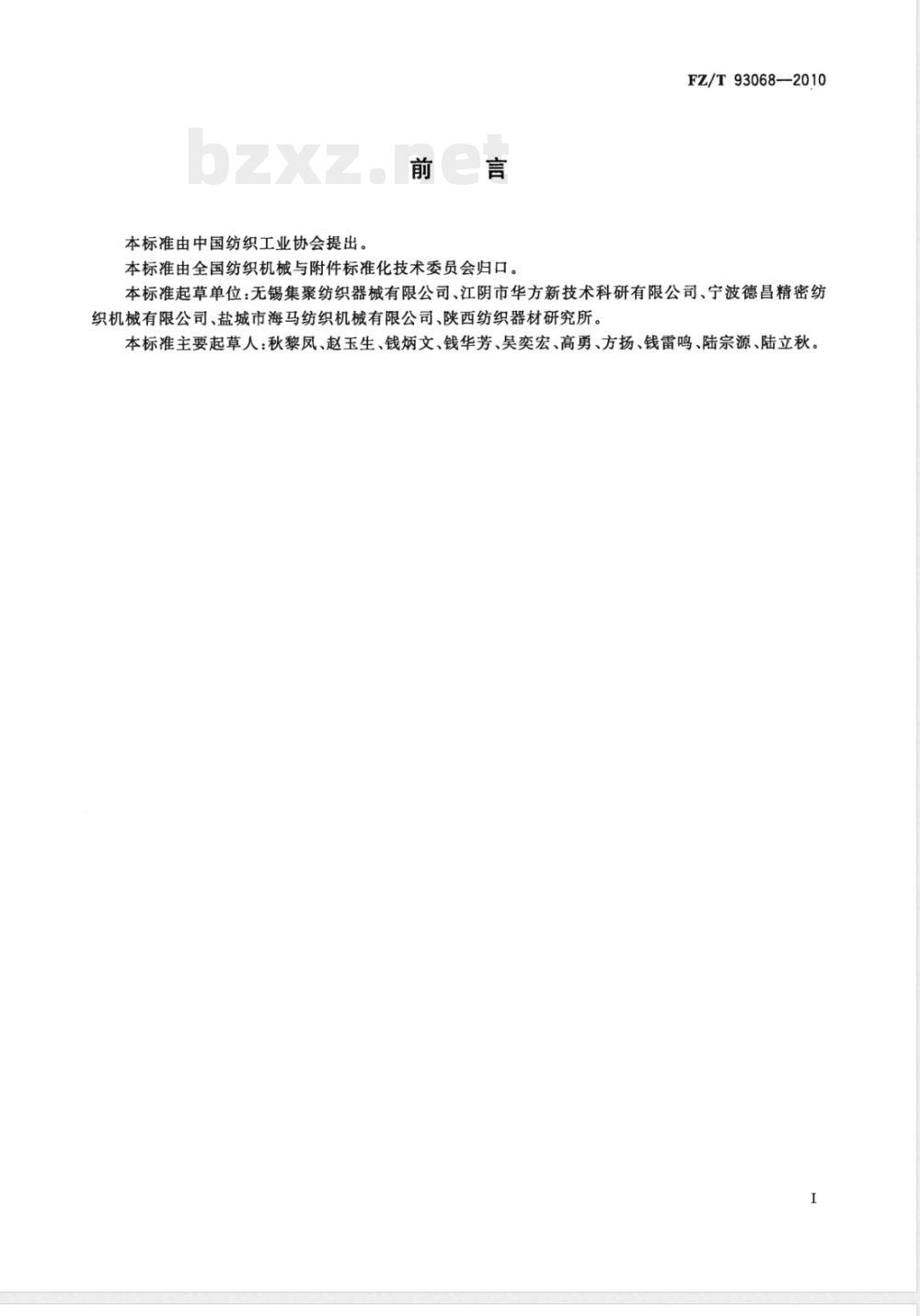

本标准由中国纺织工业协会提出。前言
本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T93068-2010
本标准起草单位：无锡集聚纺织器械有限公司、江阴市华方新技术科研有限公司、宁波德昌精密纺织机械有限公司、盐城市海马纺织机械有限公司、陕西纺织器材研究所。本标准主要起草人：秋黎凤、赵玉生、钱炳文、钱华芳、吴奕宏、高勇、方扬、钱雷鸣、陆宗源、陆立秋。I

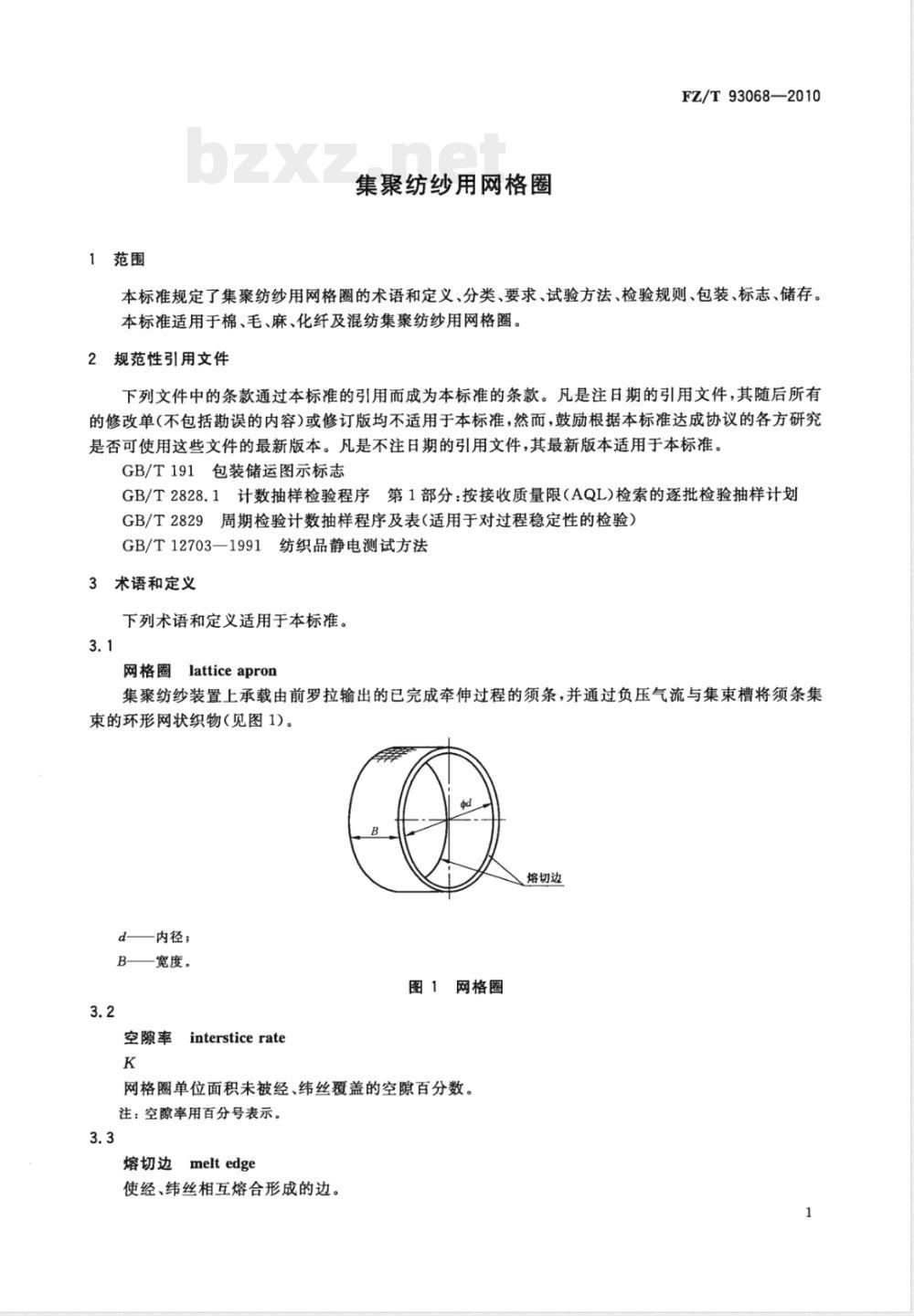

1范围
集聚纺纱用网格圈
FZ/T93068—2010
本标准规定了集聚纺纱用网格圈的术语和定义、分类、要求、试验方法、检验规则、包装、标志、储存。本标准适用于棉、毛、麻、化纤及混纺集聚纺纱用网格圈。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T12703-1991纺织品静电测试方法3术语和定义
下列术语和定义适用于本标准。3.1
网格圈
latticeapron
集聚纺纱装置上承载由前罗拉输出的已完成牵伸过程的须条，并通过负压气流与集束槽将须条集束的环形网状织物（见图1）。
熔切边
d——内径；
B—宽度。
图1网格圈
空隙率intersticerate
网格圈单位面积未被经、纬丝覆盖的空隙百分数。注：空隙率用百分号表示。
熔切边
melt edge
使经、纬丝相互熔合形成的边。1
FZ/T93068-2010

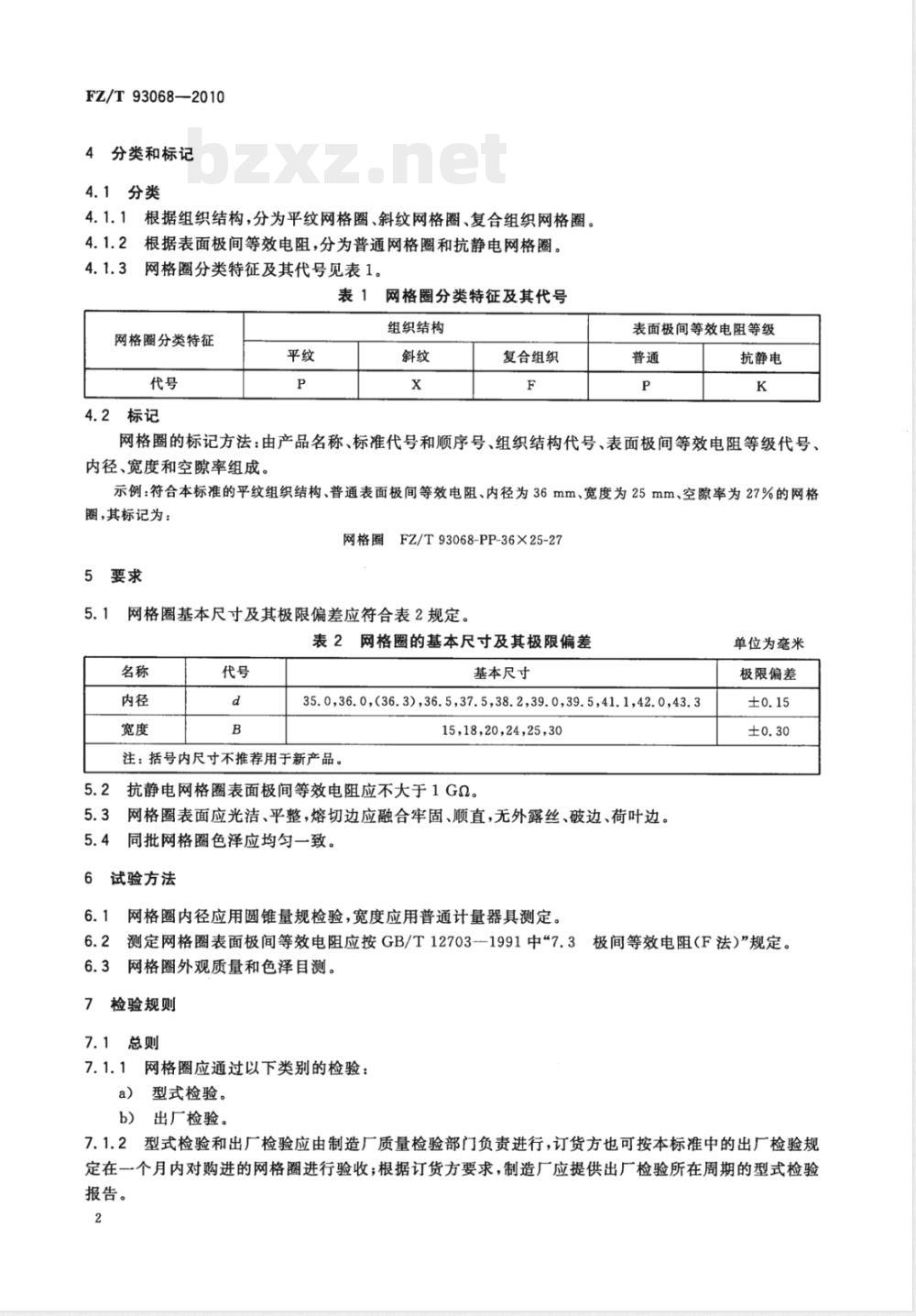

4分类和标记
4.1分类
4.1.1根据组织结构，分为平纹网格圈、斜纹网格圈、复合组织网格圈。4.1.2根据表面极间等效电阻，分为普通网格圈和抗静电网格圈。4.1.3网格圈分类特征及其代号见表1。表1网格圈分类特征及其代号
网格圈分类特征
4.2标记
组织结构
复合组织
表面极间等效电阻等级
抗静电
网格圈的标记方法：由产品名称、标准代号和顺序号、组织结构代号、表面极间等效电阻等级代号、内径、宽度和空隙率组成。
示例：符合本标准的平纹组织结构、普通表面极间等效电阻、内径为36mm、宽度为25mm、空隙率为27%的网格圈，其标记为：
网格圈FZ/T93068-PP-36X25-27
5要求
网格圈基本尺寸及其极限偏差应符合表2规定。表2网格圈的基本尺寸及其极限偏差名称
基本尺寸
35.0,36.0,(36.3),36.5,37.5,38.2,39.0,39.5,41.1,42.0,43.315,18,20,24,25,30
注：括号内尺寸不推荐用于新产品。5.2抗静电网格圈表面极间等效电阻应不大于1Gα。5.3网格圈表面应光洁、平整，熔切边应融合牢固、顺直，无外露丝、破边、荷叶边。5.4同批网格圈色泽应均匀一致。6试验方法bzxZ.net
网格圈内径应用圆锥量规检验，宽度应用普通计量器具测定。单位为毫米
极限偏差
6.2测定网格圈表面极间等效电阻应按GB/T12703--1991中\7.3极间等效电阻（F法）”规定。6.3网格圈外观质量和色泽目测。检验规则
7.1总则
网格圈应通过以下类别的检验：a)
型式检验。
b）出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在一个月内对购进的网格圈进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
FZ/T93068—2010

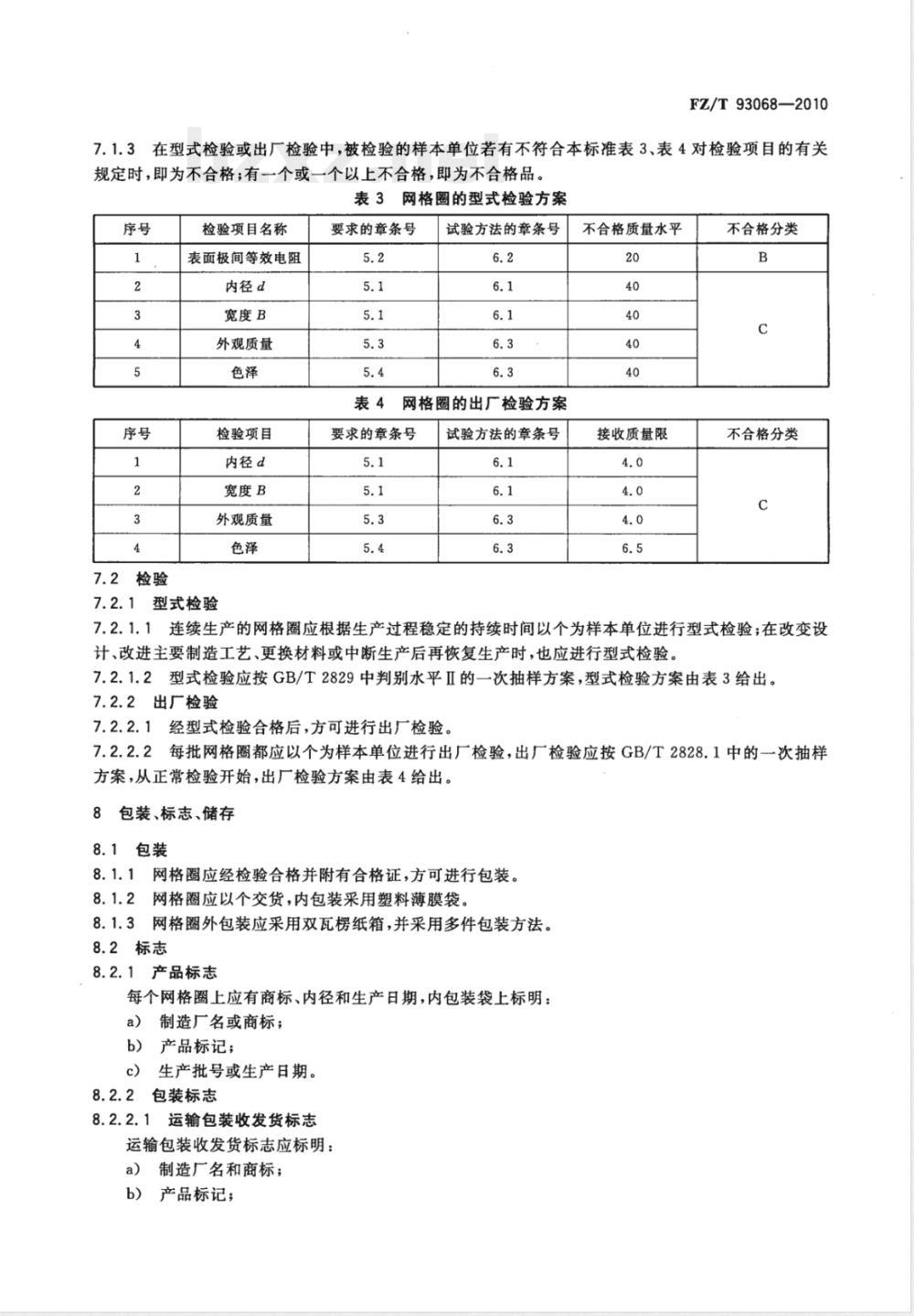

7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本标准表3、表4对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。表3网格圈的型式检验方案
7.2检验
检验项目名称
表面极间等效电阻
内径d
宽度B
外观质量
检验项目
内径d
宽度B
外观质量
7.2.1型式检验
要求的章条号
试验方法的章条号
网格圈的出厂检验方案
要求的章条号
试验方法的章条号
不合格质量水平
接收质量限
不合格分类
不合格分类
7.2. 1. 1
连续生产的网格圈应根据生产过程稳定的持续时间以个为样本单位进行型式检验；在改变设计、改进主要制造工艺、更换材料或中断生产后再恢复生产时，也应进行型式检验。7.2.1.2型式检验应按GB/T2829中判别水平IⅡ的一次抽样方案，型式检验方案由表3给出。7.2.2出厂检验
7.2.2.1经型式检验合格后，方可进行出厂检验。7.2.2.2每批网格圈都应以个为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的一次抽样方案，从正常检验开始，出厂检验方案由表4给出。8
包装、标志、储存
8.1包装
8.1.1网格圈应经检验合格并附有合格证，方可进行包装。8.1.2网格圈应以个交货，内包装采用塑料薄膜袋。8.1.3网格圈外包装应采用双瓦楞纸箱，并采用多件包装方法。8.2标志
8.2.1产品标志
每个网格圈上应有商标、内径和生产日期，内包装袋上标明：制造厂名或商标；
b）产品标记；
生产批号或生产日期。
8.2.2包装标志
8.2.2.1运输包装收发货标志
运输包装收发货标志应标明：
制造厂名和商标；
b）产品标记；
FZ/T93068-—2010
数量；
毛重；
生产批号或生产日期；
体积（长×宽×高一
m3)。
2包装储运图示标志
“怕晒”、“怕雨”标志应符合GB/T191规定。8.3储存
8.3.1网格圈应包装完好地存放在通风、干燥、无腐蚀性介质的环境中，并远离热源、避免阳光照射。2在正常储存条件下的1年内，网格圈质量应符合本标准。8.3.2
版权专有侵权必究
书号：155066·2-21308
FZ/T93068-2010
打印日期：2010年12月9日F009
定价：
