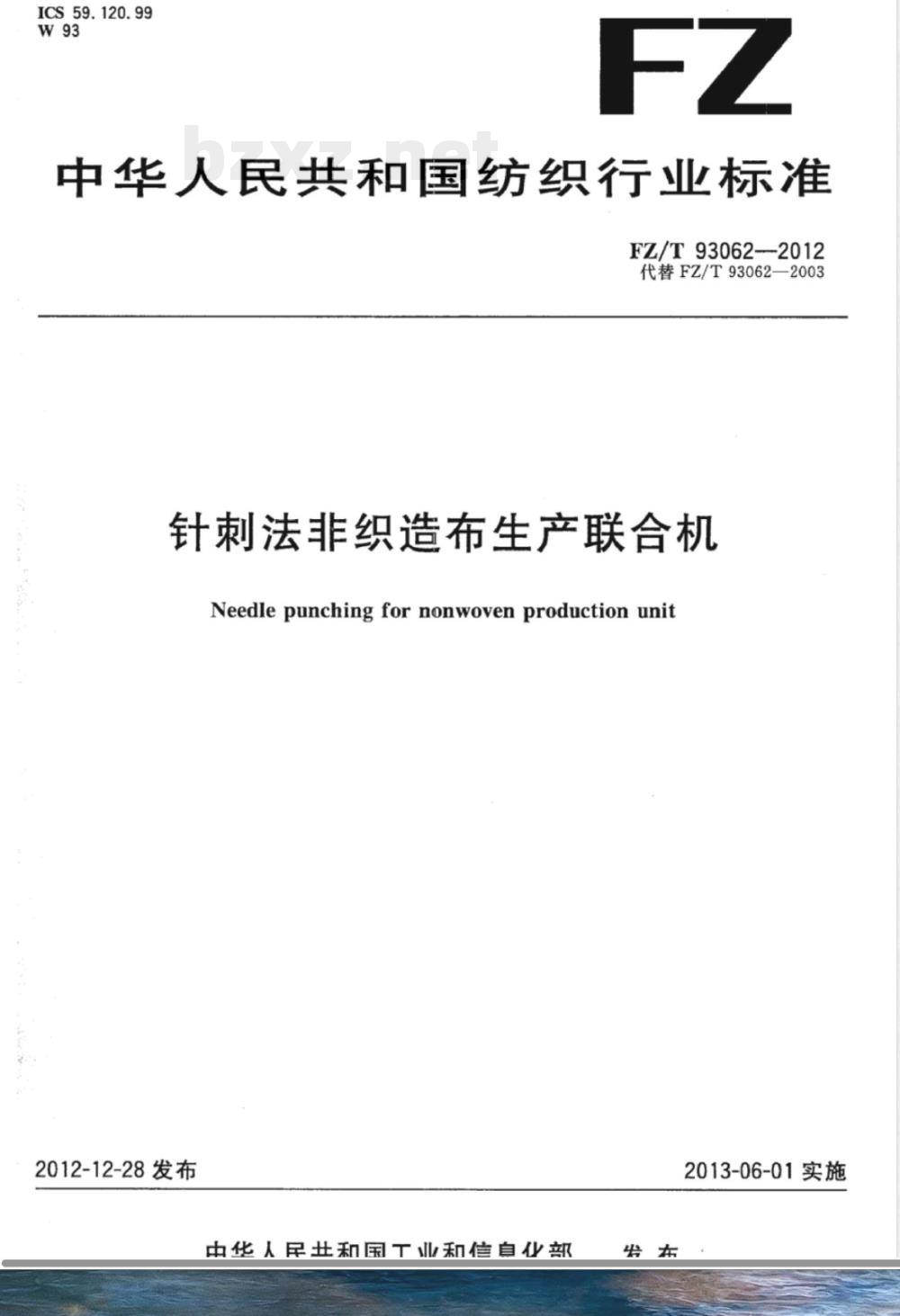

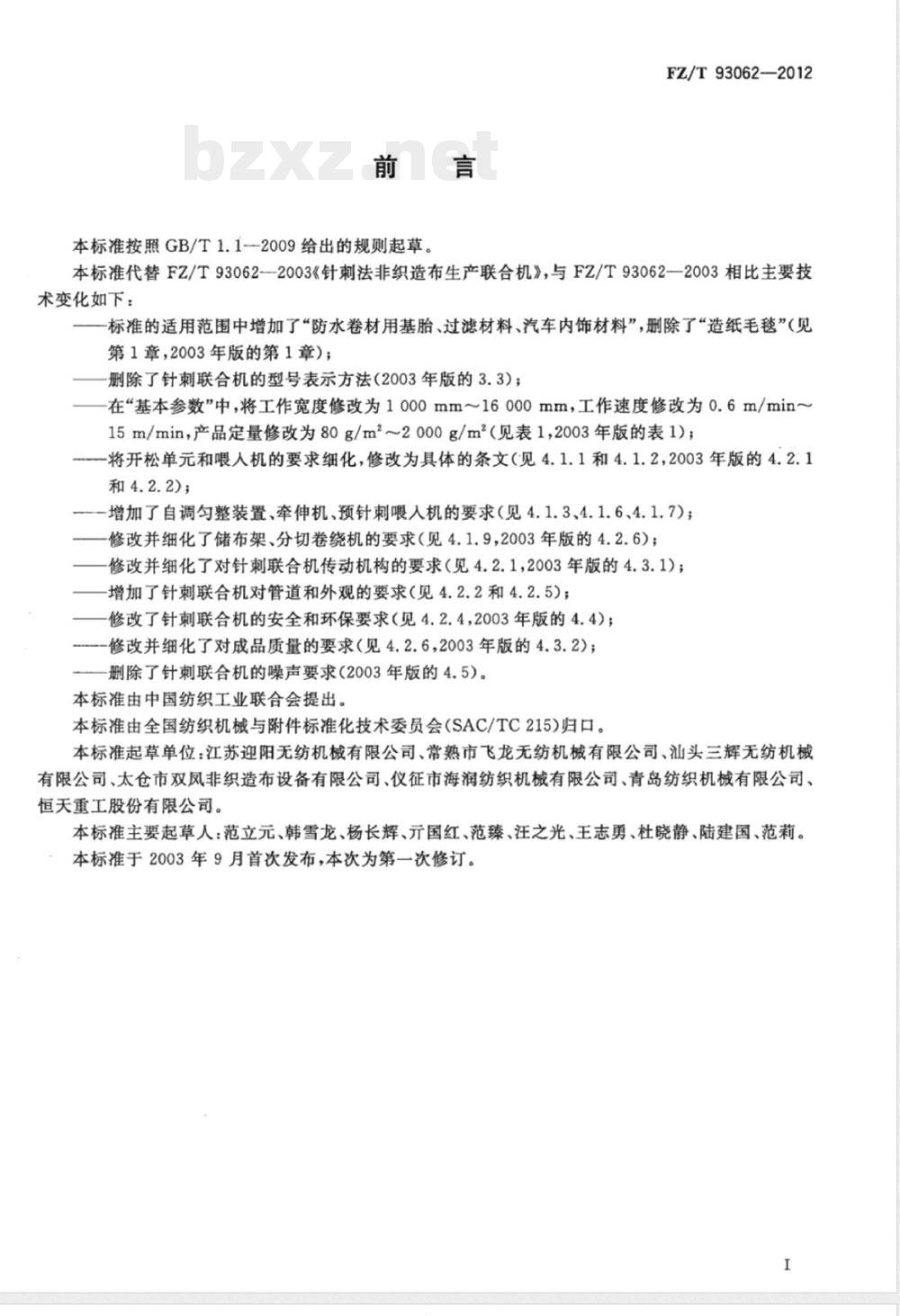

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93062—2012 代替 FZ/T 93062—2003 针刺法非织造布生产联合机 Needle punching for nonwoven production unit 2012-12-28发布 中华人民共和国工业和信息化部发布 2013-06-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93062—2003《针刺法非织造布生产联合机》。与2003版相比，主要变化包括：扩大适用范围，增加防水卷材基胎、过滤材料、汽车内饰材料；删除型号表示方法；调整工作宽度1000～16000 mm、工作速度0.6～15 m/min、产品定量80～2000 g/m²等参数；细化开松单元、喂入机等要求；增加自调匀整装置、牵伸机、预针刺喂入机要求；完善储布架与分切卷绕机要求；强化传动机构、安全环保及成品质量要求；删除噪声要求等。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：江苏迎阳无纺机械有限公司、常熟市飞龙无纺机械有限公司、汕头三辉无纺机械有限公司、太仓市双凤非织造布设备有限公司、仪征市海润纺织机械有限公司、青岛纺织机械有限公司、恒天重工股份有限公司。 本标准主要起草人：范立元、韩雪龙、杨长辉、元国红、范臻、汪之光、王志勇、杜晓静、陆建国、范莉。 本标准于2003年首次发布，本次为第一次修订。 1 范围 本标准规定了针刺法非织造布生产联合机（以下简称针刺联合机）的基本单元与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于以短纤维为原料，通过梳理成网、针刺法生产土工布、合成革基布、防水卷材基胎、过滤材料、汽车内饰材料等的针刺联合机，其他类似设备可参照使用。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 1184—1996 形状和位置公差未注公差值 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 17638 土工合成材料 短纤针刺非织造土工布 GB/T 17987 沥青防水卷材用基胎聚酯非织造布 GB/T 24248 纺织品 合成革用非织造基布 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 93047 针刺机 FZ/T 93060 非织造布梳理机 FZ/T 93061 非织造布交叉铺网机 3 基本单元与参数 3.1 基本单元 针刺联合机由以下单元组成： 开包机—粗开松机—混棉机—配棉器—精开棉机—喂棉机—自调匀整装置—梳理机—铺网机—牵伸机—预针刺喂入机—针刺机组合—储布架—分切卷绕机。 注：从开包机到精开棉机称为开松单元，可根据生产需求增减配置。 3.2 基本参数 工作宽度：1000～16000 mm 工作速度：0.6～15 m/min 成品定量：80～2000 g/m² 适用原料纤维长度：38～102 mm 纤维线密度：1.5～18 dtex 注：以末道针刺机工作宽度为针刺联合机工作宽度。 4 要求 4.1 单元机 4.1.1 开松单元 开包机输送纤维时称量精度不低于2%。 抓棉打手、开棉打手、混棉打手等设备应满足工艺稳定性要求。
