【其他行业标准】 耐洗色牢度试验仪

ICS59.120.99

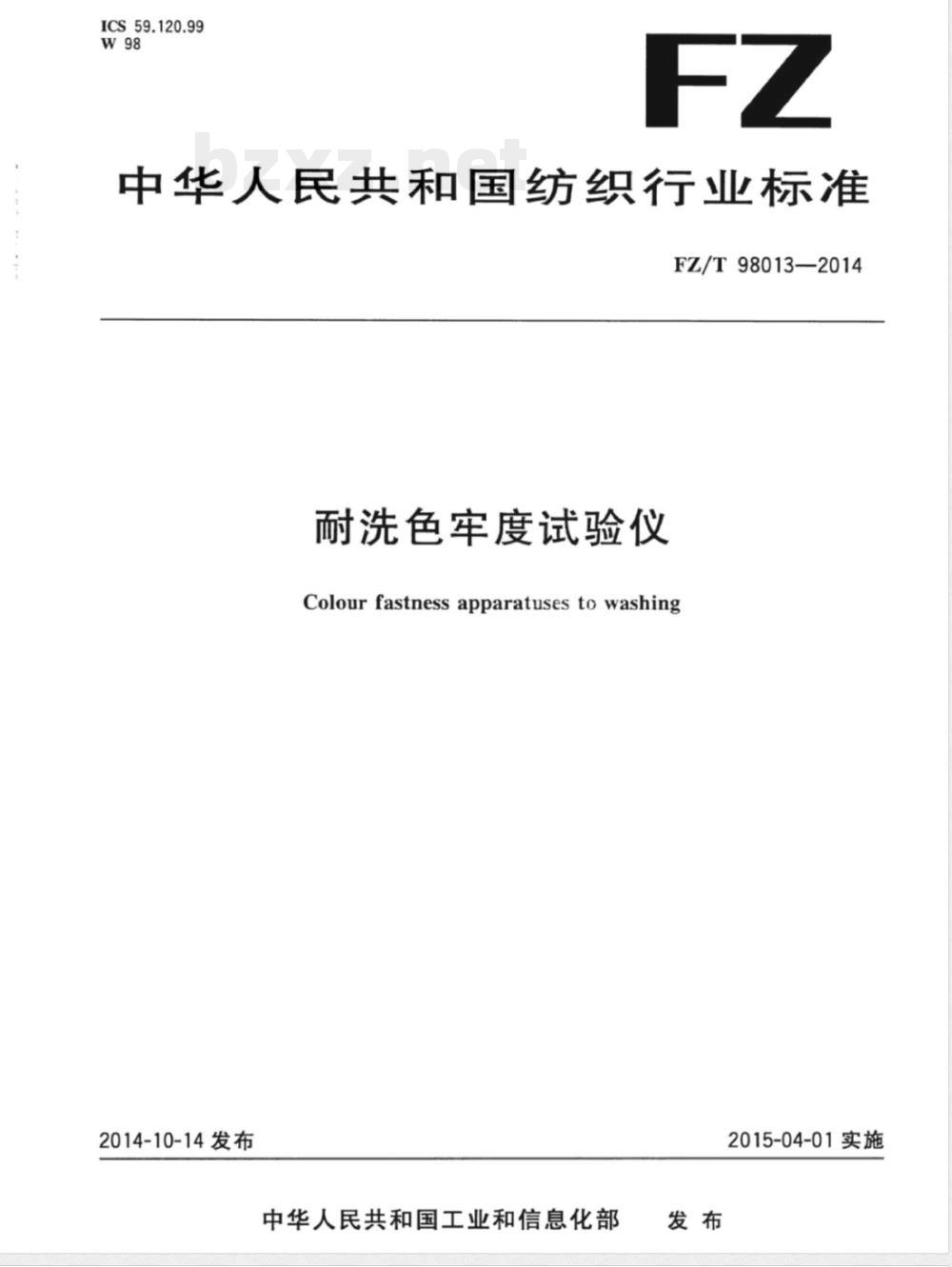

中华人民共和国纺织行业标准
FZ/T98013—2014
耐洗色牢度试验仪
Colourfastnessapparatusestowashing2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施
FZ/T98013—2014

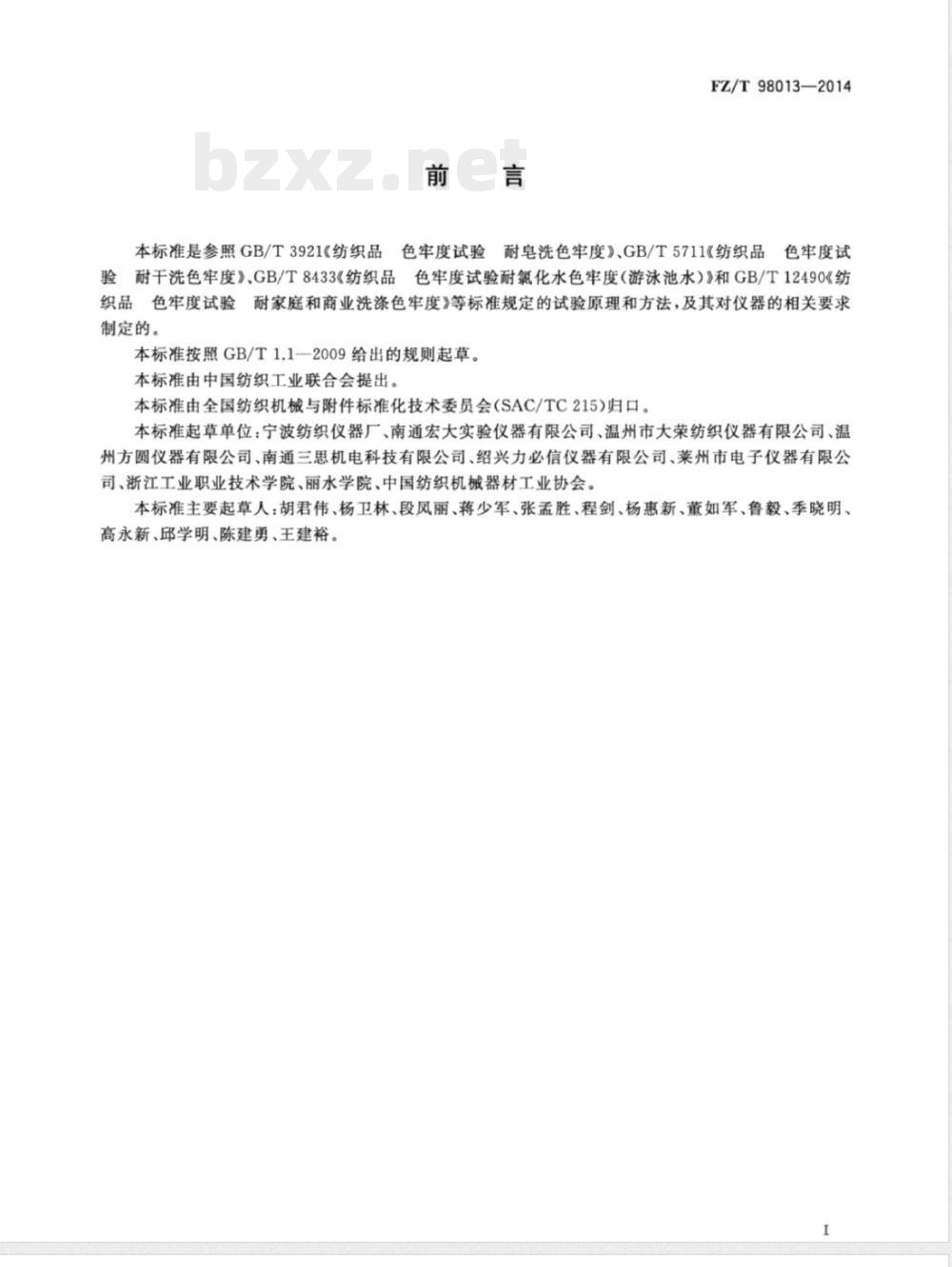

本标准是参照GB/T3921《纺织品金耐皂洗色牢度》、GB/T5711《纺织品色牢度试验
色牢度试
耐干洗色牢度》、GB/T8433《纺织品色牢度试验耐氯化水色牢度（游泳池水）》和GB/T12490《纺色牢度试验
耐家庭和商业洗涤色牢度》等标准规定的试验原理和方法，及其对仪器的相关要求制定的。
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：宁波纺织仪器厂、南通宏大实验仪器有限公司、温州市大荣纺织仪器有限公司、温州方圆仪器有限公司、南通三思机电科技有限公司、绍兴力必信仪器有限公司、莱州市电子仪器有限公司、浙江工业职业技术学院、丽水学院、中国纺织机械器材工业协会。本标准主要起草人：胡君伟、杨卫林、段凤丽、蒋少军、张孟胜、程剑、杨惠新、董如军、鲁毅、季晓明、高永新、邱学明、陈建勇、王建裕。1

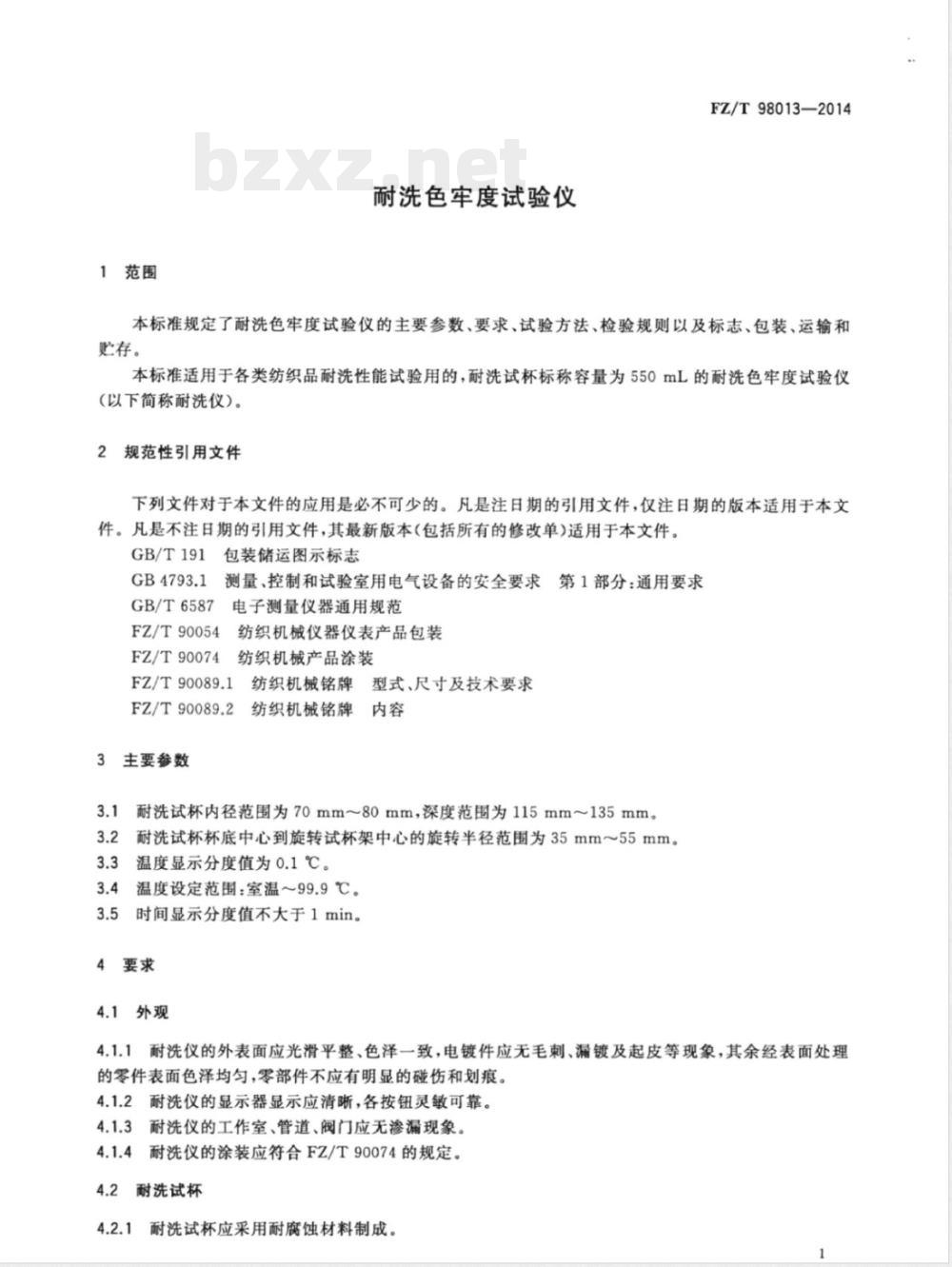

1范围
耐洗色牢度试验仪
FZ/T98013—2014
本标准规定了耐洗色牢度试验仪的主要参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于各类纺织品耐洗性能试验用的，耐洗试杯标称容量为550mL的耐洗色牢度试验仪（以下简称耐洗仪）。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T6587
包装储运图示标志
测量、控制和试验室用电气设备的安全要求第1部分：通用要求
电子测量仪器通用规范
FZ/T90054
FZ/T90074
纺织机械仪器仪表产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
3主要参数www.bzxz.net
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
耐洗试杯内径范围为70mm~80mm，深度范围为115mm~135mm。3.2
耐洗试杯杯底中心到旋转试杯架中心的旋转半径范围为35mm55mm。温度显示分度值为0.1℃。
温度设定范围：室温～99.9℃。时间显示分度值不大于1min。
4要求
4.1外观
耐洗仪的外表面应光滑平整、色泽一致，电镀件应无毛刺、漏镀及起皮等现象，其余经表面处理的零件表面色泽均匀，零部件不应有明显的碰伤和划痕。4.1.2
耐洗仪的显示器显示应清晰，各按钮灵敏可靠。4.1.3
耐洗仪的工作室、管道、阀门应无渗漏现象。耐洗仪的涂装应符合FZ/T90074的规定。4.2
耐洗试杯
耐洗试杯应采用耐腐蚀材料制成。1
FZ/T98013—2014

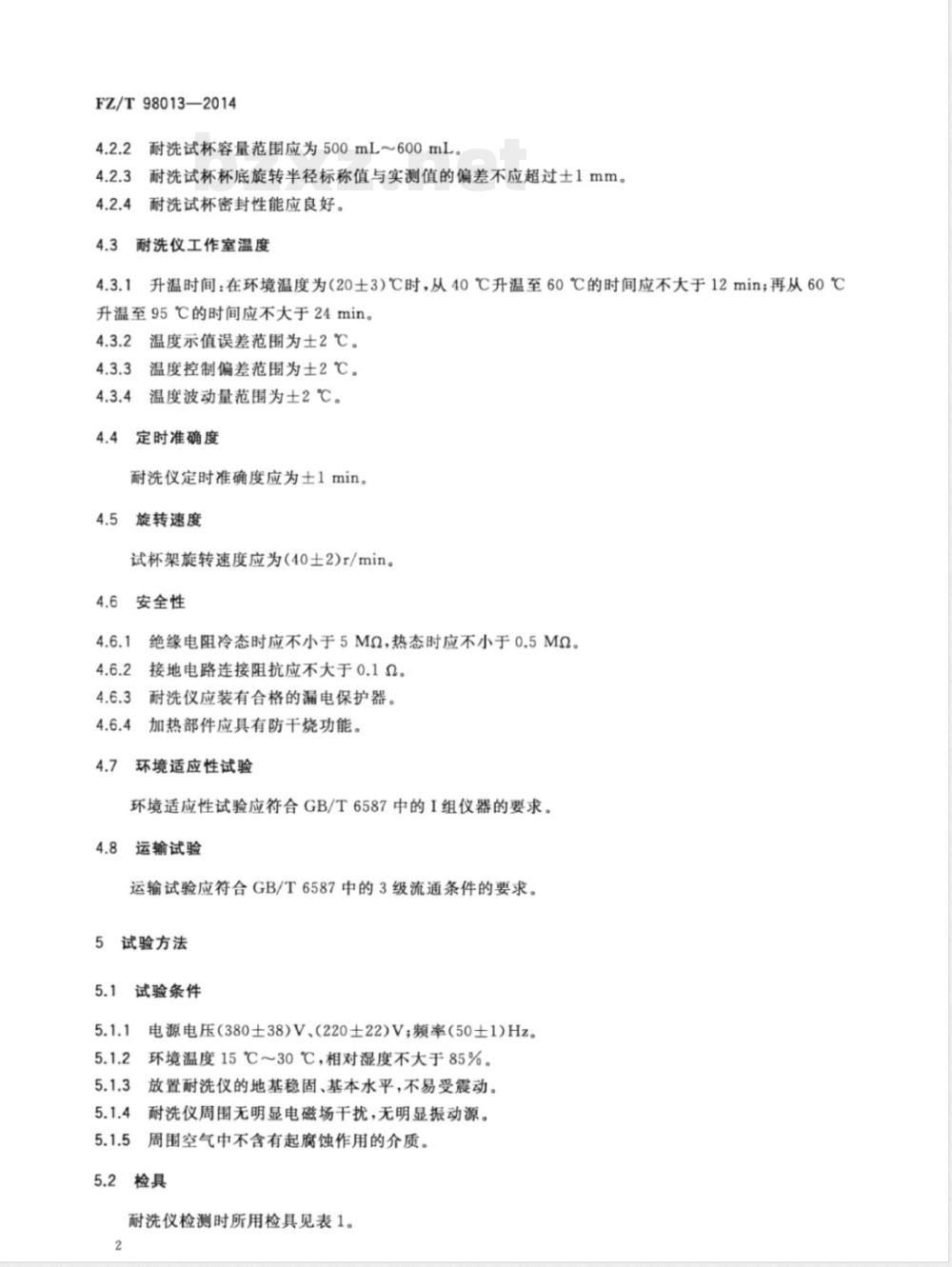

耐洗试杯容量范围应为500mL～600mL。耐洗试杯杯底旋转半径标称值与实测值的偏差不应超过土1mm。耐洗试杯密封性能应良好。
耐洗仪工作室温度
升温时间：在环境温度为（20士3）℃时，从40℃升温至60℃的时间应不大于12min；再从60℃升温至95℃的时间应不大于24min。4.3.2
温度示值误差范围为士2℃。
温度控制偏差范围为士2℃。
温度波动量范围为士2℃。
定时准确度
耐洗仪定时准确度应为士1min。旋转速度
试杯架旋转速度应为（40士2)r/min。安全性
绝缘电阻冷态时应不小于5MQ，热态时应不小于0.5Mα。4.6.1
接地电路连接阻抗应不大于0.1α。耐洗仪应装有合格的漏电保护器。加热部件应具有防干烧功能。
环境适应性试验
环境适应性试验应符合GB/T6587中的I组仪器的要求。4.8
运输试验
运输试验应符合GB/T6587中的3级流通条件的要求。5试验方法
试验条件
电源电压（380士38)V、(220士22)V；频率(50士1)Hz。环境温度15℃～30℃，相对湿度不大于85%。放置耐洗仪的地基稳固、基本水平，不易受震动。耐洗仪周围无明显电磁场干扰，无明显振动源。周围空气中不含有起腐蚀作用的介质。检具

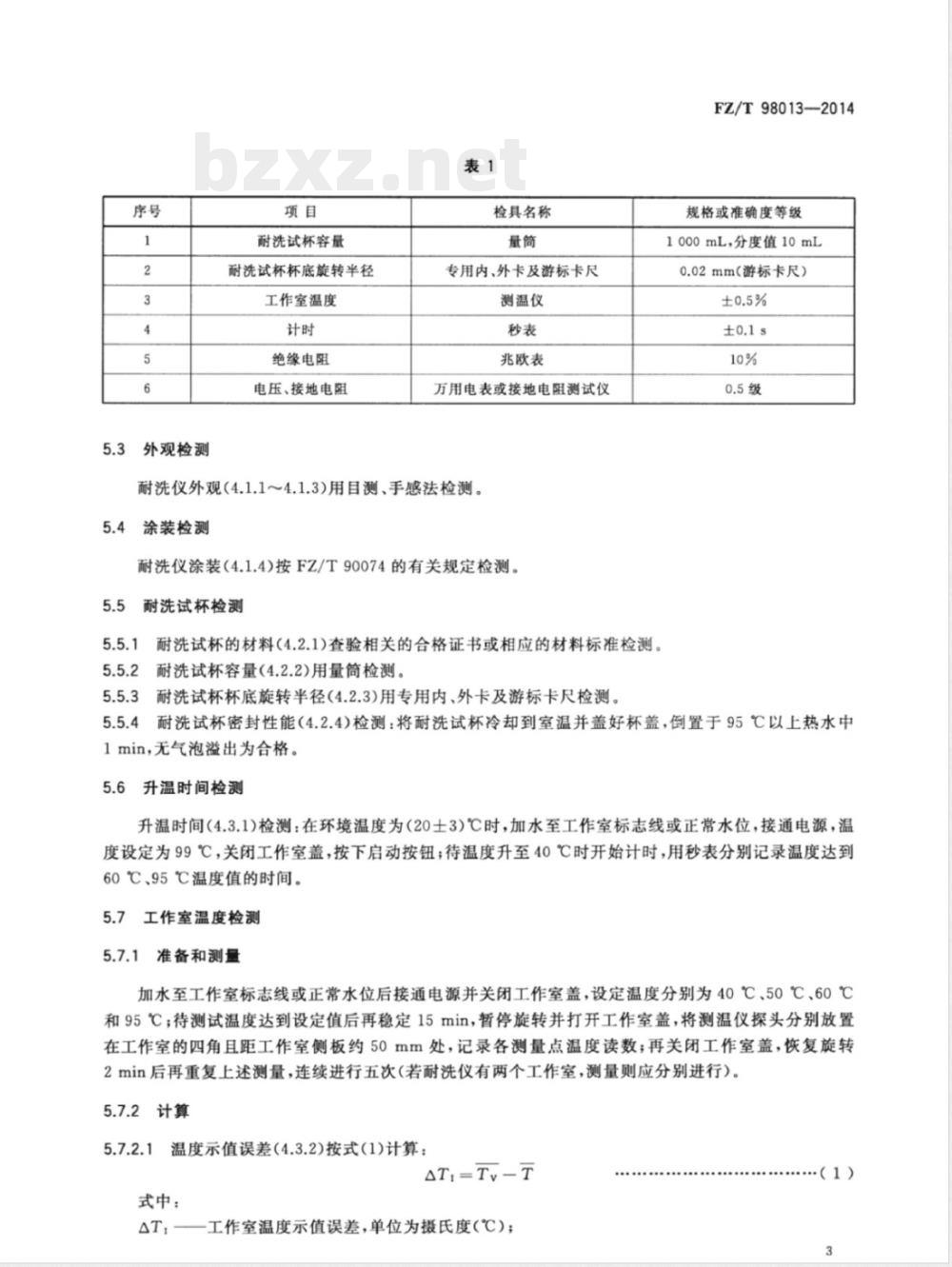

耐洗仪检测时所用检具见表1。
外观检测
耐洗试杯容量
耐洗试杯杯底旋转半径
工作室温度
绝缘电阻
电压、接地电阻
检具名称
专用内、外卡及游标卡尺
测温仪
兆欧表
万用电表或接地电阻测试仪
耐洗仪外观（4.1.1～4.1.3)用目测、手感法检测。5.4涂装检测
耐洗仪涂装（4.1.4)按FZ/T90074的有关规定检测。5.5
耐洗试杯检测
耐洗试杯的材料（4.2.1)查验相关的合格证书或相应的材料标准检测。耐洗试杯容量（4.2.2)用量筒简检测。耐洗试杯杯底旋转半径(4.2.3)用专用内、外卡及游标卡尺检测。FZ/T98013—2014
规格或准确度等级
1000mL，分度值10mL
0.02mm（游标卡尺）
耐洗试杯密封性能（4.2.4)检测：将耐洗试杯冷却到室温并盖好杯盖，倒置于95℃以上热水中1min，无气泡溢出为合格。
5.6升温时间检测
升温时间（4.3.1)检测：在环境温度为（20士3)℃时，加水至工作室标志线或正常水位，接通电源，温度设定为99℃，关闭工作室盖，按下启动按钮；待温度升至40℃时开始计时，用秒表分别记录温度达到60℃、95℃温度值的时间。
5.7工作室温度检测
5.7.1准备和测量
加水至工作室标志线或正常水位后接通电源并关闭工作室盖，设定温度分别为40℃、50℃、60℃和95℃；待测试温度达到设定值后再稳定15min，暂停旋转并打开工作室盖，将测温仪探头分别放置在工作室的四角且距工作室侧板约50mm处，记录各测量点温度读数；再关闭工作室盖，恢复旋转2min后再重复上述测量，连续进行五次(若耐洗仪有两个工作室，测量则应分别进行）。5.7.2计算
温度示值误差（4.3.2)按式（1)计算：AT,=TV-T
式中：
工作室温度示值误差，单位为摄氏度（℃）；.（1）
FZ/T98013—2014
TV—各次记录的工作室温度显示平均值，单位为摄氏度(℃)；T
采用检具测得的所有测量点的工作室温度实测值的平均值，单位为摄氏度（℃）。5.7.2.2
温度控制偏差（4.3.3）按式（2)计算：ATe=Tv-Ts
式中：
△Tc工作室温度控制偏差，单位为摄氏度（℃)；Ts
工作室温度设定值，单位为摄氏度（℃）。5.7.2.3
温度波动量（4.3.4)按式（(3)计算：AT,=T-T:
式中：
工作室温度波动量，单位为摄氏度（℃）；采用检具测得的所有测量点的工作室温度实测值中的最大值，单位为摄氏度（℃)；采用检具测得的所有测量点的工作室温度实测值中的最小值，单位为摄氏度（℃）。5.8定时准确度检测
（2）
·（3）
定时准确度（4.4)检测：设定旋转时间为45min，在按下启动按钮的同时按下秒表；在停止转动的同时按停秒表，记录旋转时间实测值。5.9旋转速度检测
试杯架旋转速度（4.5）检测：加水至工作室水位线，将耐洗试杯全部置于试杯架上并作好标记；按下启动按钮，用秒表计时测量试杯架旋转40r所需的时间t。转速n按式(4)计算：n
式中：
试杯架转速，单位为转每分（r/min）；n
t——试杯架旋转40r所需时间，单位为秒(s）)。5.10安全性检测
（4）
5.10.1绝缘电阻（4.6.1)检测：绝缘电阻分为冷态（运转前或运转结束后1h以上）和热态（运转后5min内），检测时先把电源开关置于接通位置，用兆欧表测试电源输入端对接地端的绝缘电阻。5.10.2接地电路连接阻抗（4.6.2)按GB4793.1中接地电路连接阻抗的测试要求，测量连接阻抗。5.10.3漏电保护器（4.6.3)检测：检查耐洗仪有无漏电保护器并测试其是否有效。5.10.4加热部件防干烧功能（4.6.4)检测：将工作室中的水放净后，观察加热部件的电源能否自动断开，此时加热部件不工作为合格。环境适应性试验检测
环境适应性试验（4.7)按GB/T6587中的I组仪器的要求进行。5.12运输试验检测
运输试验（4.8)按GB/T6587中的3级流通条件的要求进行。4
6检验规则
6.1出厂检验
FZ/T98013—2014
出厂检验应按4.1～4.6的要求由制造企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。
型式检验
在下列情况之一时，生产企业应进行型式检验：6.2.1
a）新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等作重要改变时；批量生产时，产量累计达500台后；e
国家有关部门提出进行型式检验要求时。d)
型式检验项目为第4章规定的全部内容。6.2.2
3型式检验从出厂检验合格的耐洗仪中随机抽取一台作为检验样机。检验时，送检样机中的任6.2.3
项目不符合要求时允许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格；若修复后继续检验合格的，则重新另行抽取1台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格。标志、包装、运输和贮存
7.1标志
包装储运的图示标志应符合GB/T191的规定。7.1.1
7.1.2耐洗仪的铭牌按FZ/T90089.1和FZ/T90089.2的规定。2包装
耐洗仪的包装应符合FZ/T90054的规定。7.3运输
耐洗仪在运输过程中应避免剧烈地震动、冲击、翻滚、高处跌落和雨雪淋袭。7.4购存
耐洗仪应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
