【GB国家标准】 水管锅炉第3部分:结构设计

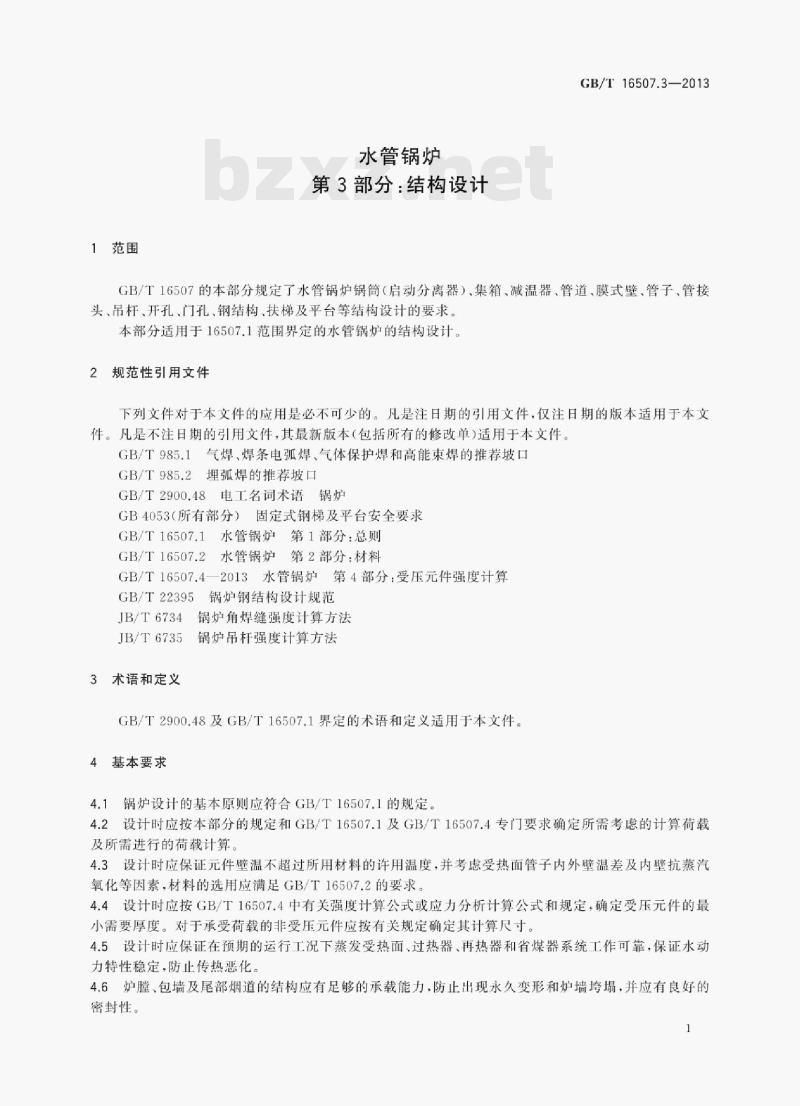

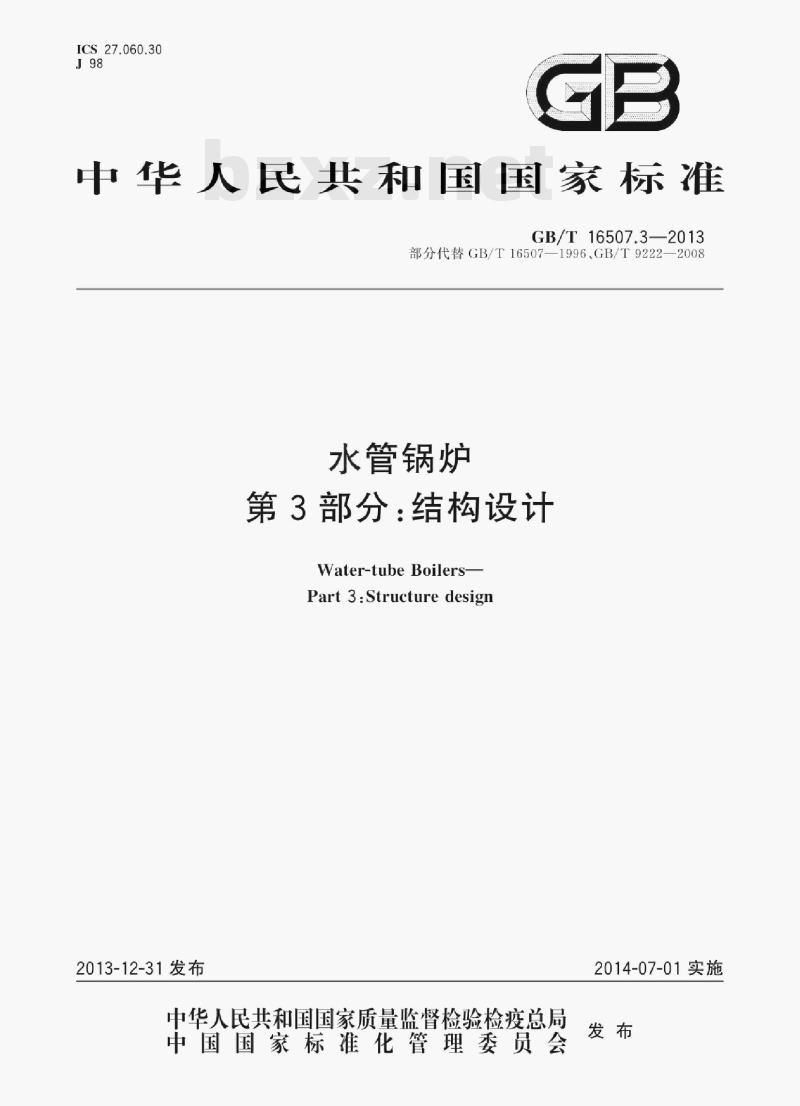

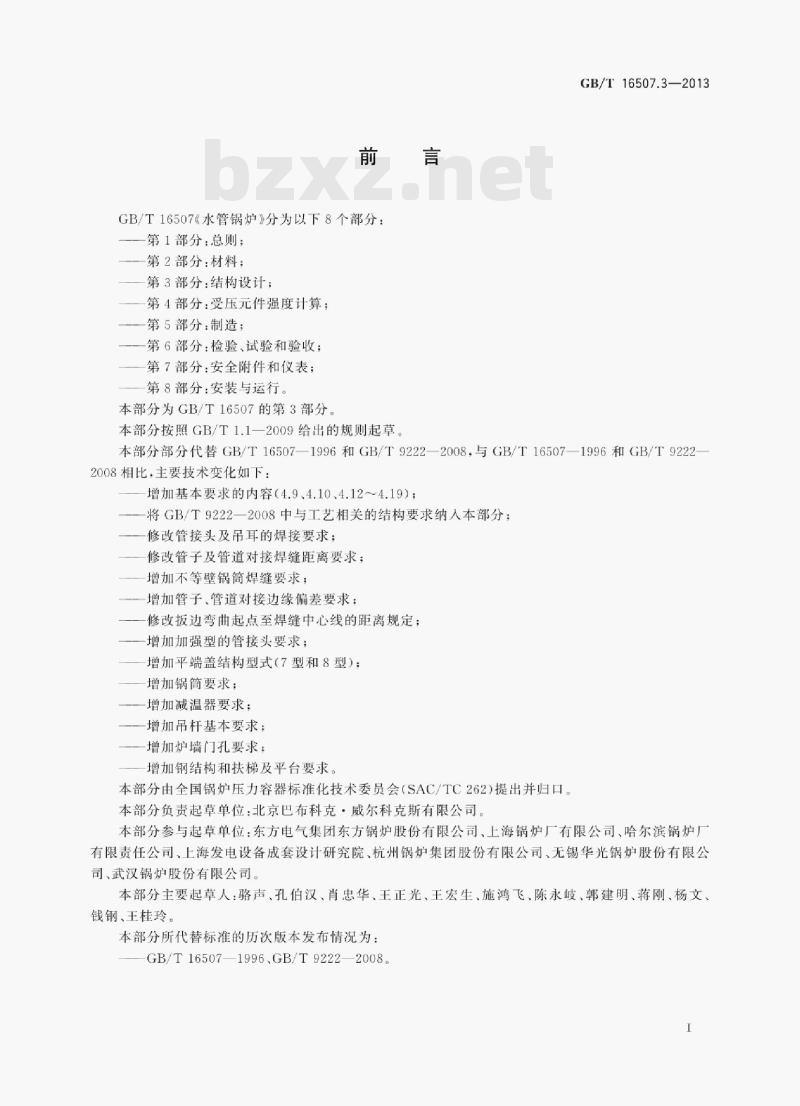

ICS 27.060.30 J98 GB 中华人民共和国国家标准 GB/T 16507.3—2013 部分代替 GB/T 16507—1996、GB/T 9222—2008 水管锅炉 第3部分：结构设计 Water-tube Boilers Part 3: Structure design 2013-12-31发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2014-07-01实施 发布 前言 GB/T 16507《水管锅炉》分为以下8个部分： 第1部分：总则； 第2部分：材料； 第3部分：结构设计； 第4部分：受压元件强度计算； 第5部分：制造； 第6部分：检验、试验和验收； 第7部分：安全附件和仪表； 第8部分：安装与运行。 本部分为GB/T 16507的第3部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分部分代替GB/T 16507—1996和GB/T 9222—2008，与原标准相比，主要技术变化包括：增加基本要求内容（4.9、4.10、4.12～4.19）；将GB/T 9222—2008中与工艺相关的结构要求纳入本部分；修改管接头及吊耳焊接要求；修改管子及管道对接焊缝距离要求；增加不等壁锅筒焊缝要求；增加管子、管道对接边缘偏差要求；修改扳边弯曲起点至焊缝中心线距离规定；增加加强型管接头要求；增加平端盖结构型式（7型和8型）；增加锅筒要求；增加减温器要求；增加吊杆基本要求；增加炉墙门孔要求；增加钢结构和扶梯及平台要求。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。本部分负责起草单位：北京巴布科克·威尔科克斯有限公司。本部分参与起草单位包括东方电气集团东方锅炉股份有限公司、上海锅炉厂有限公司、哈尔滨锅炉厂有限责任公司、上海发电设备成套设计研究院、杭州锅炉集团股份有限公司、无锡华光锅炉股份有限公司、武汉锅炉股份有限公司。本部分主要起草人包括骆声、孔伯汉、肖忠华、王正光、王宏生、施鸿飞、陈永岐、郭建明、蒋刚、杨文、钱钢、王桂玲。 1 范围 本部分规定了水管锅炉锅筒（启动分离器）、集箱、减温器、管道、膜式壁、管子、管接头、吊杆、开孔、门孔、钢结构、扶梯及平台等结构设计要求。本部分适用于GB/T 16507.1范围界定的水管锅炉结构设计。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 2900.48 电工名词术语 锅炉 GB 4053（所有部分）固定式钢梯及平台安全要求 GB/T 16507.1 水管锅炉 第1部分：总则 GB/T 16507.2 水管锅炉 第2部分：材料 GB/T 16507.4—2013 水管锅炉 第4部分：受压元件强度计算 GB/T 22395 锅炉钢结构设计规范 JB/T 6734 锅炉角焊缝强度计算方法 JB/T 6735 锅炉吊杆强度计算方法 3 术语和定义 GB/T 2900.48及GB/T 16507.1界定的术语和定义适用于本文件。 4 基本要求 4.1 锅炉设计的基本原则应符合GB/T 16507.1的规定。 4.2 设计时应按本部分及GB/T 16507.1、GB/T 16507.4要求确定计算荷载及相关计算内容。 4.3 应保证元件壁温不超过材料许用温度，并考虑管子内外壁温差及蒸汽氧化等因素，材料选用应符合GB/T 16507.2。 4.4 应按GB/T 16507.4中强度计算公式或应力分析方法确定受压元件最小厚度，非受压元件应按相关规定确定计算尺寸。 4.5 应保证蒸发受热面、过热器、再热器及省煤器系统在预期工况下运行可靠，保证水动力特性稳定，防止传热恶化。 4.6 炉膛、包墙及尾部烟道结构应具有足够承载能力，防止永久变形和炉墙坍塌，并应具有良好密封性。
