【其他行业标准】 织物缩水率试验仪 A型

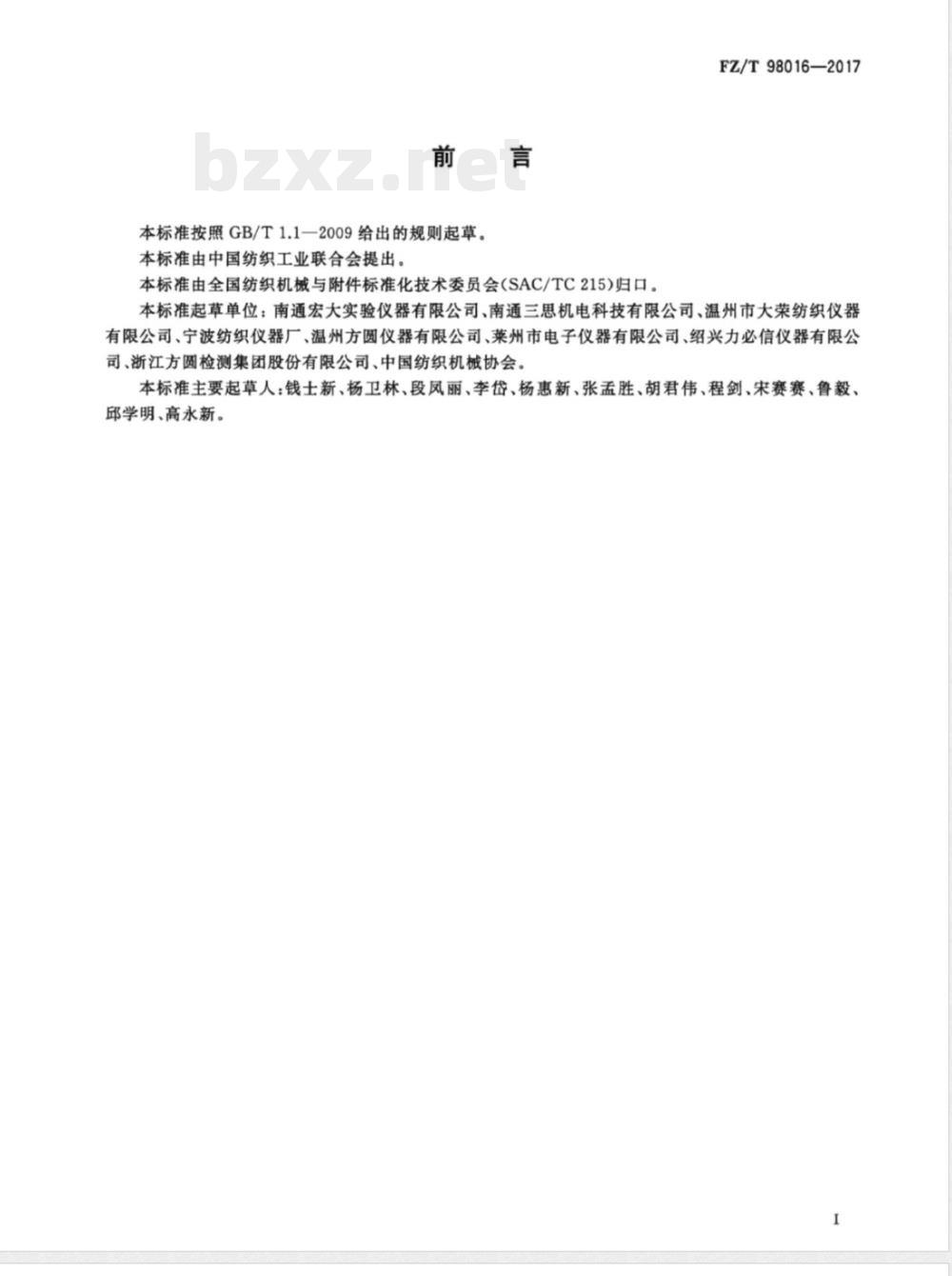

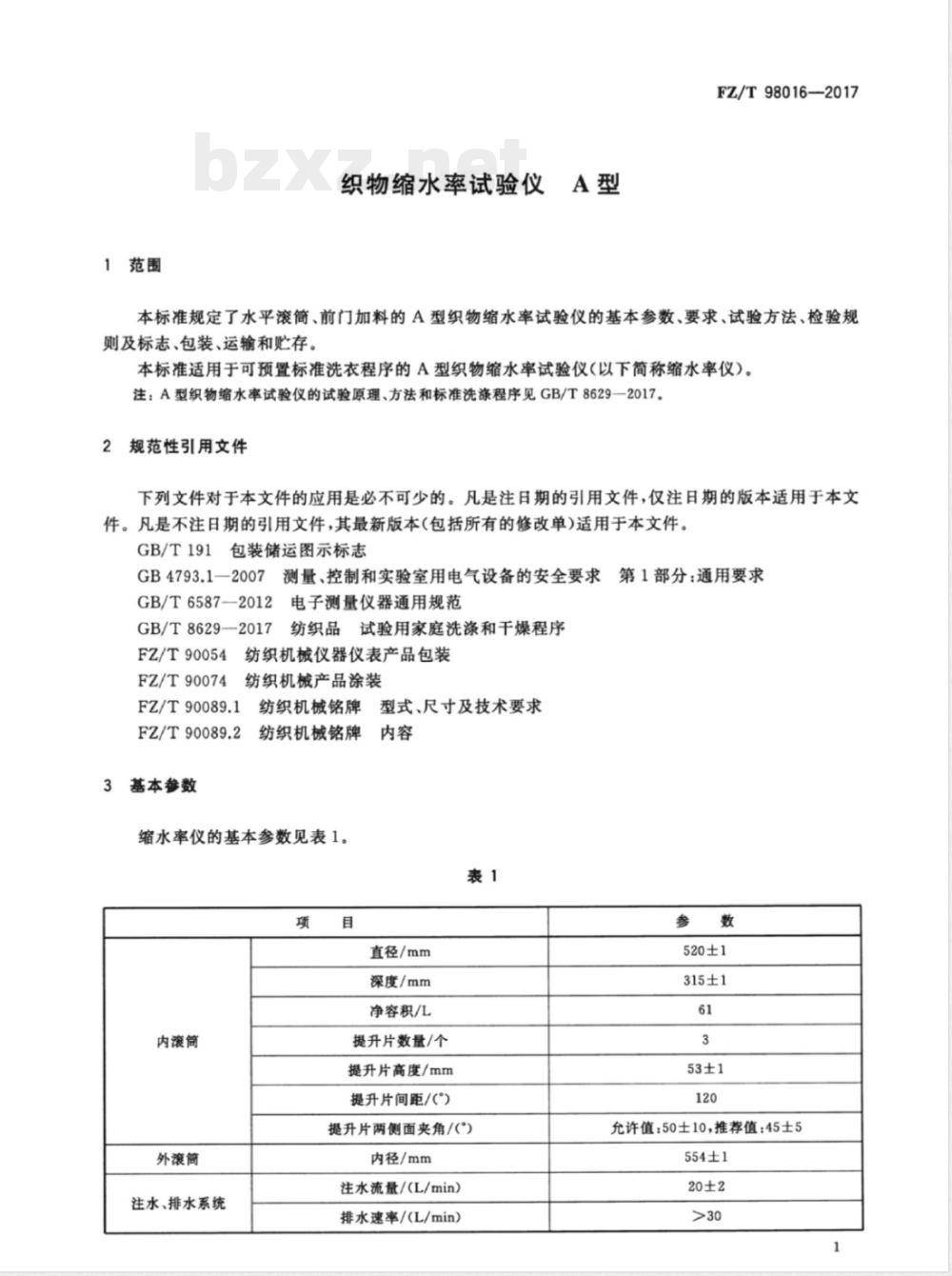

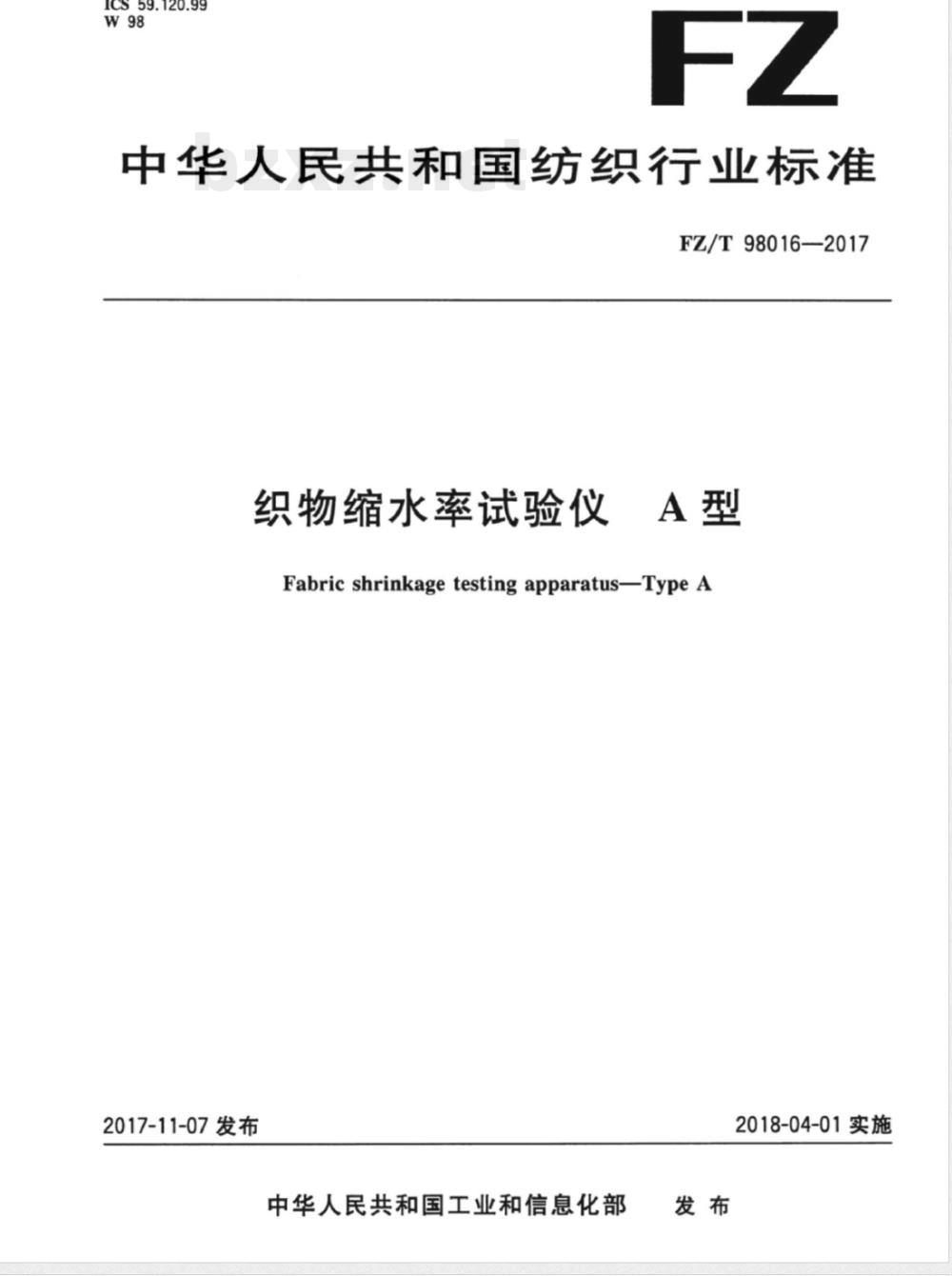

ICS 59.120.99 W98 FZ/T 98016—2017 织物缩水率试验仪（A型） Fabric shrinkage testing apparatus - Type A 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：南通宏大实验仪器有限公司、南通三思机电科技有限公司、温州市大荣纺织仪器有限公司、宁波纺织仪器厂、温州方圆仪器有限公司、莱州市电子仪器有限公司、绍兴力必信仪器有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。 本标准主要起草人：钱士新、杨卫林、段凤丽、李岱、杨惠新、张孟胜、胡君伟、程剑、宋赛赛、鲁毅、邱学明、高永新。 1 范围 本标准规定了水平滚筒、前门加料的A型织物缩水率试验仪的基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于可预置标准洗衣程序的A型织物缩水率试验仪（以下简称缩水率仪）。 注：A型织物缩水率试验仪的试验原理、方法和标准洗涤程序见GB/T 8629—2017。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 6587—2012 电子测量仪器通用规范 GB/T 8629—2017 纺织品试验用家庭洗涤和干燥程序 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 FZ/T 90089.2 纺织机械铭牌 3 基本参数 缩水率仪基本参数如下： 内滚筒：直径520±1 mm，深度315±1 mm，净容积61 L，提升片数量3个，提升片高度53±1 mm，间距120°，两侧夹角允许值50°±10°（推荐45°±5°）。 外滚筒内径554±1 mm。 注水系统：20±2 L/min。 排水系统：>30 L/min。 4 要求 4.1 外观及整体要求 缩水率仪外表面应光滑平整、色泽一致，无明显碰伤和划痕。涂装应符合FZ/T 90074规定。显示屏显示清晰，按钮灵敏可靠。 内滚筒及提升片表面应光滑无毛刺、无划痕、无锈蚀。整机运行应平稳，无明显振动或移位，不得有漏水渗水现象。 设备应具备GB/T 8629—2017表B.1规定的13个标准洗涤程序，并宜支持自定义程序。 4.2 试验水位水容量 100 mm水位水容量：19.0±1.0 L。 130 mm水位水容量：23.5±1.0 L。 4.3 旋转速度 洗涤转速：52±1 r/min。 低速脱水转速：500±20 r/min。 高速脱水转速：800±20 r/min。 4.4 加热系统 升温速率： 100 mm水位下，25℃至40℃约8±2 min；40℃至60℃约10±2.5 min；60℃至92℃约16±4 min。 温度控制偏差：±2℃。 4.5 搅拌模式 正常搅拌：顺时针12±0.1 s，停3±0.1 s，逆时针12±0.1 s，停3±0.1 s。 缓和搅拌：顺时针8±0.1 s，停7±0.1 s，逆时针8±0.1 s，停7±0.1 s。 柔和搅拌：顺时针3±0.1 s，停12±0.1 s，逆时针3±0.1 s，停12±0.1 s。 4.6 注水与排水系统 注水时间：从0水位至130 mm水位应小于2 min。 （本节排水时间条目原文截断，未包含完整内容，已删除不完整片段）
