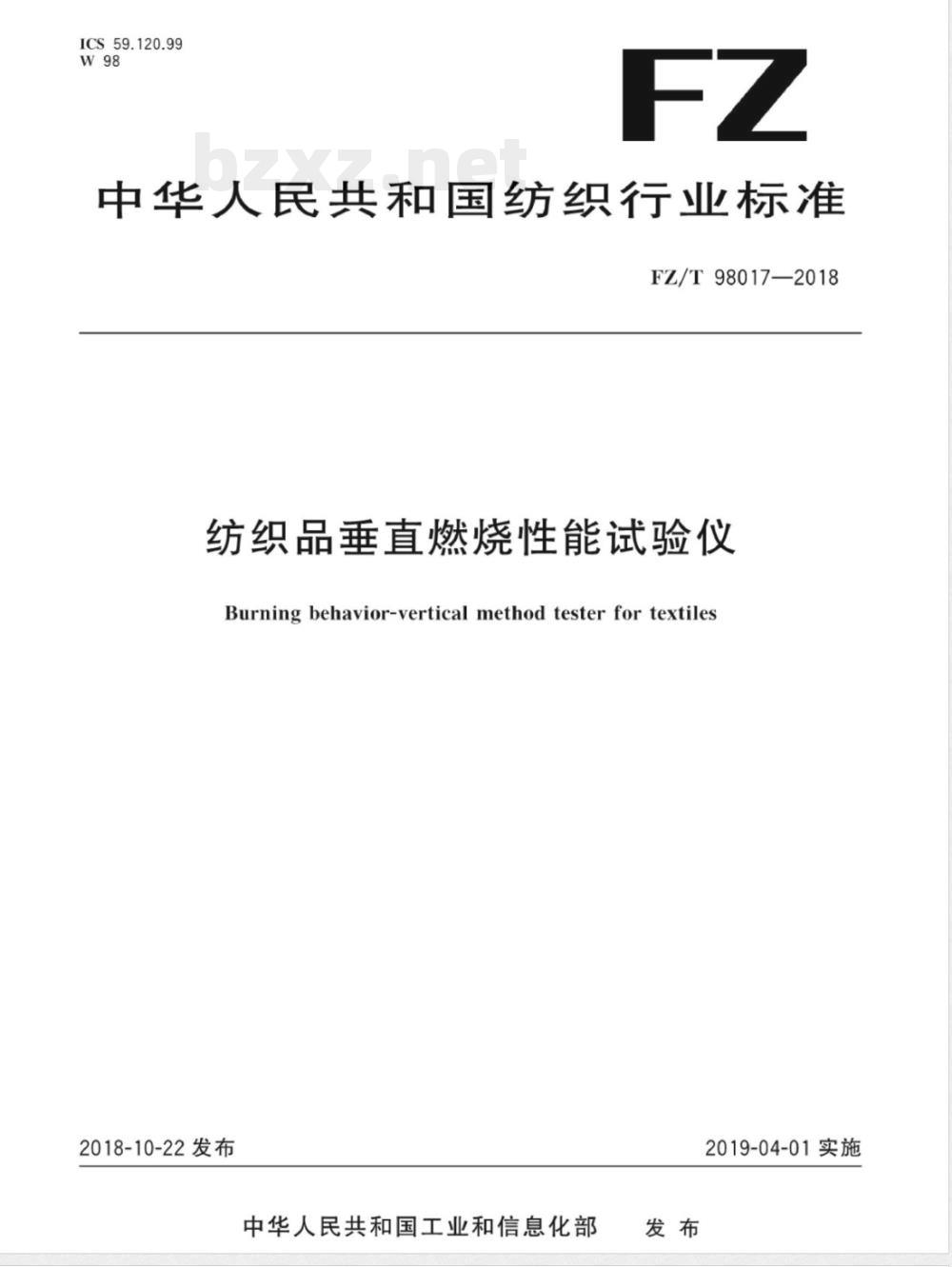

【其他行业标准】 纺织品垂直燃烧性能试验仪

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98017—2018
纺织品垂直燃烧性能试验仪
Burning behavior-vertical method testerfor textiles2018-10-22发布
中华人民共和国工业和信息化部2019-04-01实施

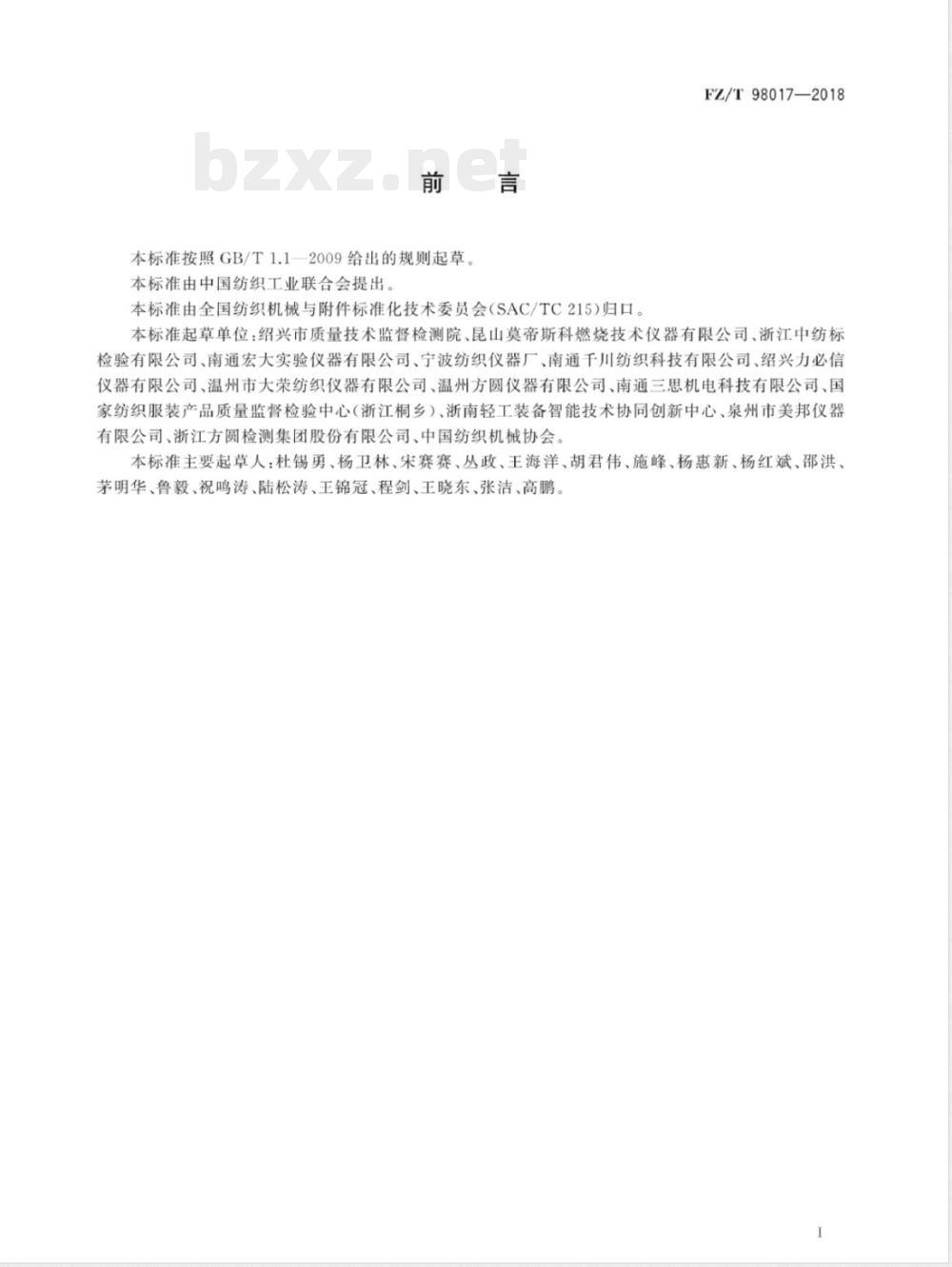

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T98017-2018
本标准起草单位：绍兴市质量技术监督检测院、昆山莫帝斯科燃烧技术仪器有限公司、浙江中纺标检验有限公司、南通宏大实验仪器有限公司、宁波纺织仪器厂、南通千川纺织科技有限公司、绍兴力必信仪器有限公司、温州市大荣纺织仪器有限公司、温州方圆仪器有限公司、南通三思机电科技有限公司、国家纺织服装产品质量监督检验中心（浙江桐乡）、浙南轻工装备智能技术协同创新中心、泉州市美邦仪器有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。本标准主要起草人：杜锡勇、杨卫林、宋赛赛、丛政、王海洋、胡君伟、施峰、杨惠新、杨红斌、邵洪、茅明华、鲁毅、祝鸣涛、陆松涛、王锦冠、程剑、王晓东、张洁、高鹏。I

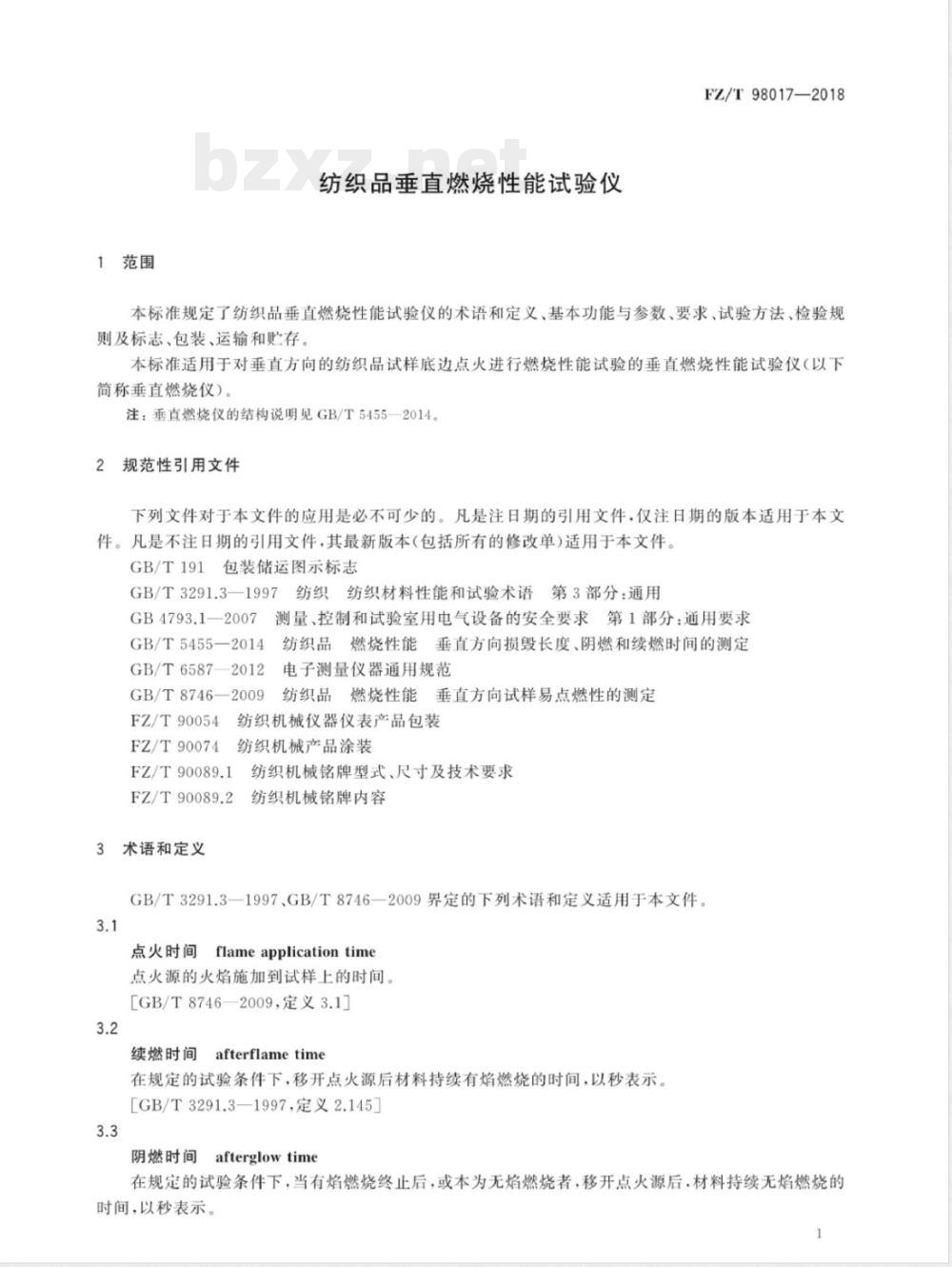

1范围
纺织品垂直燃烧性能试验仪
FZ/T98017—2018
本标准规定了纺织品垂直燃烧性能试验仪的术语和定义、基本功能与参数、要求、试验方法、检验规则及标志、包装、运输和贮存
本标准适用于对垂直方向的纺织品试样底边点火进行燃烧性能试验的垂直燃烧性能试验仪（以下简称垂直燃烧仪）。
注：垂直燃烧仪的结构说明见GB/T5455—2014。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T3291.3—1997
纺织纺织材料性能和试验术语第3部分：通用GB4793.1一2007测量、控制和试验室用电气设备的安全要求第1部分：通用要求GB/T5455—2014
GB/T6587—2012
纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定电子测量仪器通用规范
纺织品燃烧性能垂直方向试样易点燃性的测定GB/T87462009
FZ/T90054
FZ/T90074
纺织机械仪器仪表产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
3术语和定义
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
GB/T3291.3一1997、GB/T8746一2009界定的下列术语和定义适用于本文件。3.1
点火时间
flameapplicationtime免费标准bzxz.net
点火源的火焰施加到试样上的时间。［GB/T8746—2009，定义3.1]
续燃时间afterflametime
在规定的试验条件下，移开点火源后材料持续有焰燃烧的时间，以秒表示。[GB/T3291.3—1997，定义2.145]3.3
阴燃时间afterglowtime
在规定的试验条件下，当有焰燃烧终止后，或本为无焰燃烧者，移开点火源后，材料持续无焰燃烧的时间，以秒表示。
FZ/T98017—2018
[GB/T3291.3—1997，定义2.146]］4
基本功能与参数
基本功能
具有点火时间的定时装置，点火时间可预置具有续燃时间和阴燃时间的计时装置基本参数
垂直燃烧仪的基本参数见表1。
箱内宽度/mm
箱内深度/mm
箱内高度/mm
直径/mm
试验箱
点火器
计时器
箱顶排气孔
箱侧通风孔
间距/mm
数量/个
中心位置/mm
直径/mm
间距/mm
数量/个
距试验箱顶距离/mm
接近试样速度/（mm/s）
管口内径/mm
管头与垂线的夹角/（°）
分度值/s
329±2
329±2
767±2
低于点火器管口最高点的垂直距离为（125土5）12.5
左右两侧各6个
垂直燃烧仪试验箱表面应平整光洁、无划痕、毛刺、锈蚀等现象垂直燃烧仪的显示部分应显示清晰；各按钮灵敏可靠。垂直燃烧仪各零部件、紧固件应无松动。垂直燃烧仪的涂装应符合FZ/T90074的规定火焰高度
火焰高度指示器高度：（40士0.5)mm。5.2.2
调节火焰高度能稳定在（40土2)mm。试样夹
试样夹内框尺寸：宽度为（51土1)mm，长度为（356土2)mm。试样夹的底部与点火器管口最高点的垂直距离：(17土1)mm重锤
重锤质量及允许偏差值见表2。
重锤名义质量
：计时精确度
点火时间分别为3s和12s时，计时精确度：土0.1s。5.6
安全性
绝缘电阻应不小于2M2。
保护连接阻抗应不大于0.12。
阀门管路气密性应良好，不应有漏气现象。环境适应性
环境适应性应符合GB/T6587一2012的I组仪器的要求包装运输
包装运输应符合GB/T6587一2012的3级流通条件的要求试验方法
试验条件
电源：额定电压（1土10%）；频率（50士0.5)Hz。环境温度：15℃~30℃，环境相对湿度：40%～85%。检具
垂直燃烧仪检测时所用的检具见表3。允许偏差值
FZ/T98017—2018
单位为克
FZ/T98017—2018
火焰高度指示器
试样夹
重锤质量
绝缘电阻
电压、接地电阻
外观检测
检具名称
游标卡尺
钢直尺
钢直尺
电子天平
标准计时器
兆欧表
万用电表或接地电阻测试仪
垂直燃烧仪的外观（5.1.1～5.1.3)用感官法检测。6.3.2
垂直燃烧仪的涂装（5.1.4)按FZ/T90074的有关规定检测。6.4
火焰高度检测
火焰高度指示器高度尺寸（5.2.1)用游标卡尺检测6.4.1
规格或准确度等级
0~150mm，±0.02mm
150mm，±0.5mm
500mm±1mm
0~500g，±0.01g
6.4.2火焰高度（5.2.2)的检测：关闭试验箱前门，打开气体供给阀，点着点火器，目测对比火焰高度指示器，调节气体流量使火焰能稳定在规定高度。6.5试样夹检测
6.5.1试样夹内框尺寸（5.3.1）的检测：用游标卡尺测量试样夹内框的3处宽度尺寸，用500mm钢直尺测量内框两侧长度，分别取其算术平均值。6.5.2试样夹的底部与点火器管口最高点的垂直距离（5.3.2)的检测：将点火器移动到试样夹下方，用150mm钢直尺测量其垂直方向的距离尺寸。6.6重锤检测
重锤质量（5.4)用电子天平称重检测。6.7
计时精确度检测
计时精确度（5.5)的检测：分别设定点火时间3s和12s，用标准计时器记录在点火器刚好到达点火位置与离开点火位置的时间各3次，分别计算其算术平均值与设定值的差值，即为计时准确度6.8安全性检测
6.8.1绝缘电阻(5.6.1)用兆欧表检测。6.8.2保护连接阻抗（5.6.2)的检测按GB4793.1一2007中6.5.1.3的要求进行。6.8.3
管路气密性（5.6.3）的检测：用肥皂水涂抹在管路各个连接口或阀门可能泄漏点，观察是否起泡，无起泡说明气密性合格。
环境适应性检测
环境适应性（5.7)检测按GB/T6587一2012的I组仪器的要求进行。6.10
包装运输检测
包装运输（5.8）检测按GB/T6587一2012的3级流通条件的要求进行。7检验规则
出厂检验
FZ/T98017—2018
出厂检验应按5.15.6的要求由生产企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。
型式检验
在下列情况之一时，生产企业应进行型式检验：7.2.1
新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等做重大改变时；批量生产时，产量累计达200台后；国家有关部门提出进行型式检验要求时。d)
型式检验项目为第5章规定的全部内容7.2.2
判定规则：型式检验从出厂检验合格的垂直燃烧仪中随机抽取一台作为检验样机。检验时，送7.2.3
检样机中的任一项目不符合要求时，允许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格；若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格，8标志、包装、运输和购存
8.1.1产品的铭牌按照FZ/T90089.1和FZ/T90089.2的规定。8.1.2包装储运的图示标志按照GB/T191的规定2包装
产品的包装按照FZ/T90054的规定。8.3运输
产品在运输过程中应避免剧烈的震动、冲击、翻滚、高处跌落和雨雪淋袭8.4购存
产品应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
