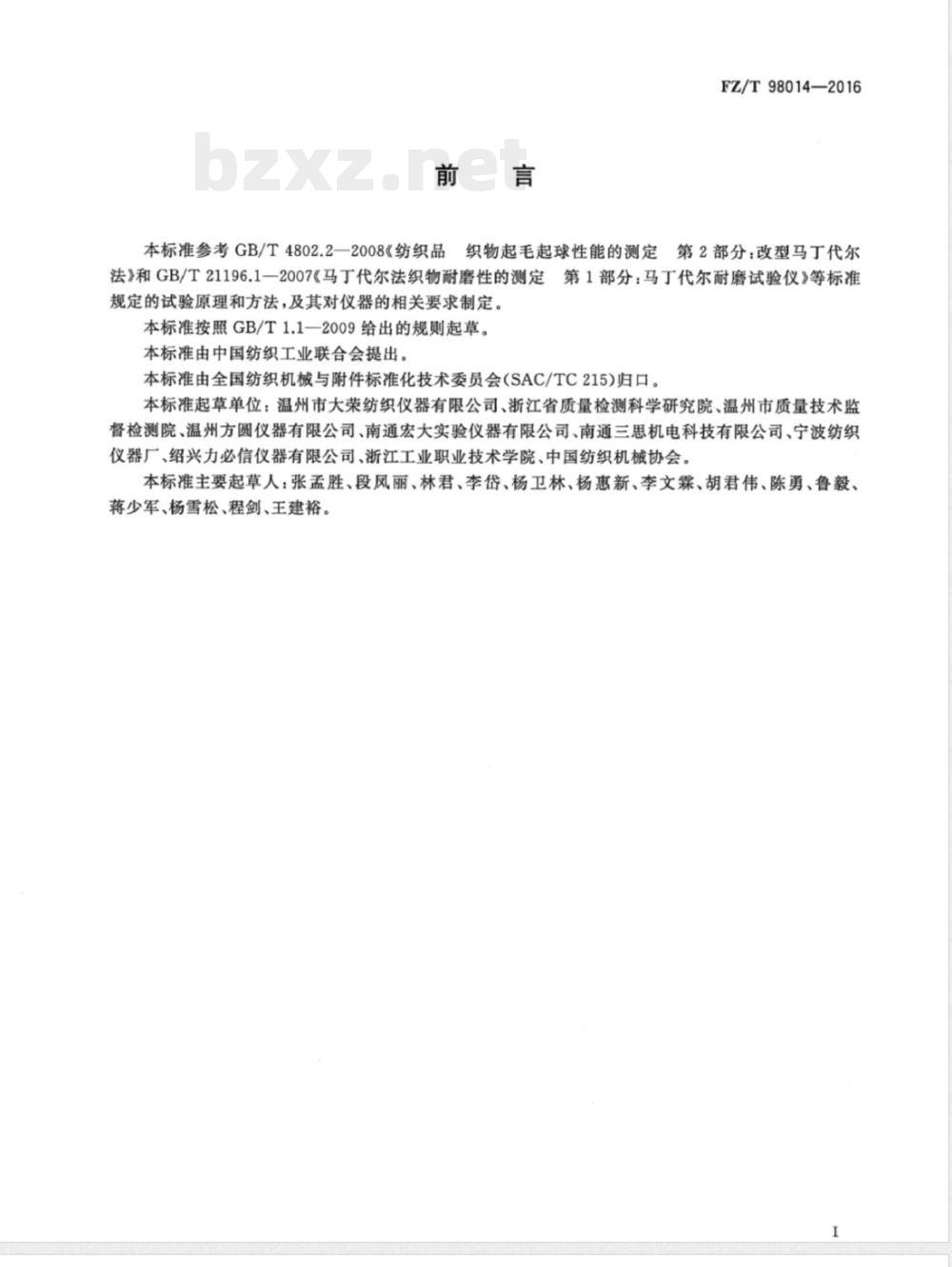

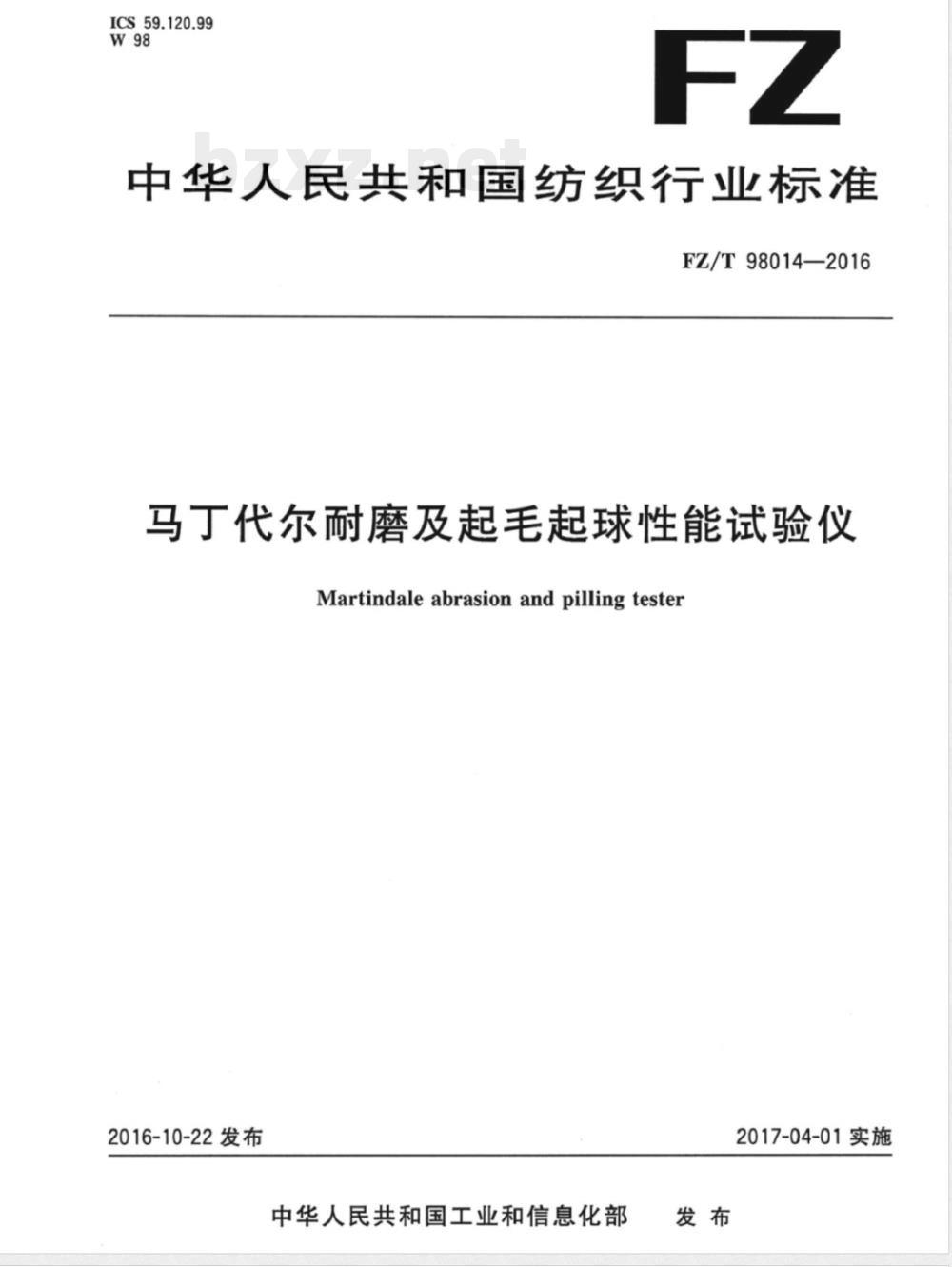

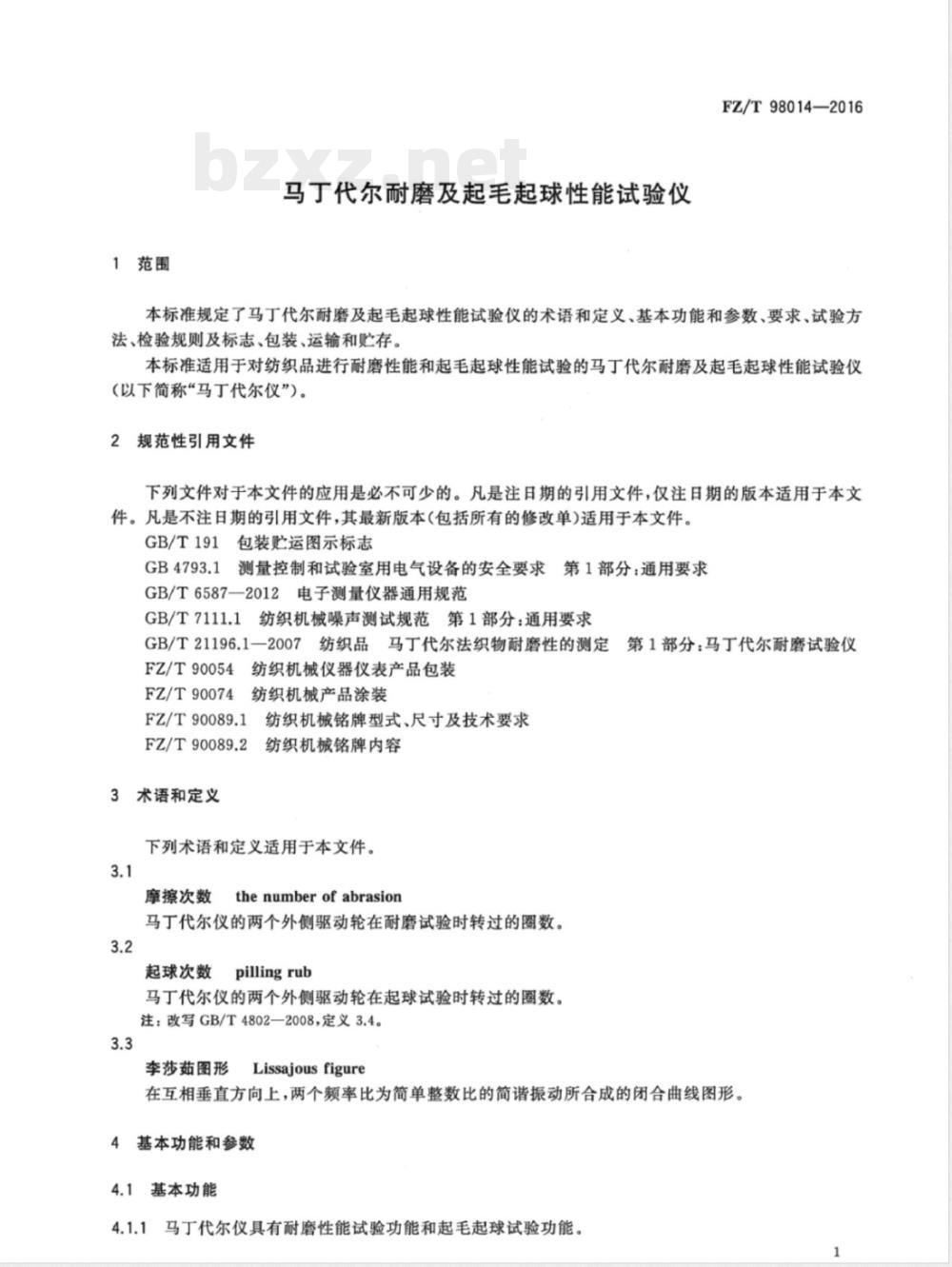

ICS 59.120.99 W98 FZ 中华人民共和国纺织行业标准 FZ/T 98014—2016 马丁代尔耐磨及起毛起球性能试验仪 Martindale abrasion and pilling tester 2016-10-22发布 中华人民共和国工业和信息化部发布 2017-04-01实施 前言 本标准参考GB/T 4802.2—2008《纺织品织物起毛起球性能的测定 第2部分：改型马丁代尔法》和GB/T 21196.1—2007《马丁代尔法织物耐磨性的测定 第1部分：马丁代尔耐磨试验仪》等标准规定的试验原理和方法及相关仪器要求制定。本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。本标准起草单位包括温州市大荣纺织仪器有限公司、浙江省质量检测科学研究院、温州市质量技术监督检测院、温州方圆仪器有限公司、南通宏大实验仪器有限公司、南通三思机电科技有限公司、宁波纺织仪器厂、绍兴力必信仪器有限公司、浙江工业职业技术学院、中国纺织机械协会。本标准主要起草人包括张孟胜、段凤丽、林君、李岱、杨卫林、杨惠新、李文霖、胡君伟、陈勇、鲁毅、蒋少军、杨雪松、程剑、王建裕。 1 范围 本标准规定了马丁代尔耐磨及起毛起球性能试验仪的术语和定义、基本功能和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于对纺织品进行耐磨性能和起毛起球性能试验的马丁代尔耐磨及起毛起球性能试验仪（以下简称“马丁代尔仪”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装贮运图示标志 GB 4793.1 测量、控制和试验室用电气设备安全要求 第1部分：通用要求 GB/T 6587—2012 电子测量仪器通用规范 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 21196.1—2007 纺织品马丁代尔法织物耐磨性的测定 第1部分：马丁代尔耐磨试验仪 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 术语和定义 3.1 摩擦次数 马丁代尔仪的两个外侧驱动轮在耐磨试验时转过的圈数。 3.2 起球次数 马丁代尔仪的两个外侧驱动轮在起球试验时转过的圈数。 注：改写自GB/T 4802—2008，定义3.4。 3.3 李莎茹图形（Lissajous figure） 在互相垂直方向上，两个频率比为简单整数比的简谐振动所合成的闭合曲线图形。 4 基本功能和参数 4.1 基本功能 4.1.1 具有耐磨性能试验功能和起毛起球试验功能。 4.1.2 具有预设记录摩擦次数或起毛起球次数的计数功能。 4.1.3 起毛起球试验时具有试样安装辅助装置。 4.2 基本参数 4.2.1 李莎茹图形为两个互相垂直方向频率比为16：15且初始相位相同的简谐振动合成闭合曲线。 4.2.2 计数器最大计数次数不小于99999次。 4.2.3 外传动装置与内传动装置转速比为16：15。 4.2.4 装样压锤质量为（2.5±0.5）kg，直径为（120±10）mm。 5 要求 5.1 外观 5.1.1 外表面应光滑平整、色泽一致。 5.1.2 电镀件应无毛刺、漏镀及起皮，其余表面处理零件应色泽均匀一致。 5.1.3 零部件不应有明显碰伤和划痕。 5.1.4 涂装应符合FZ/T 90074规定。 5.2 整机性能 5.2.1 试样夹具在轴套组件内转动灵活性应符合GB/T 21196.1—2007中7.2规定。 5.2.2 磨台与试样夹具嵌块表面平行度应符合GB/T 21196.1—2007中7.3.1规定。 5.2.3 试样夹具装配后上下活动范围为6.5mm～8.5mm。 5.2.4 销轴在轴套内应能自由转动且无明显晃动。 5.2.5 销轴上下抽动应灵活，提到最高位置时可自由落下。 5.2.6 磨台表面与上部导板平行度应符合GB/T 21196.1—2007中7.3.2规定。
