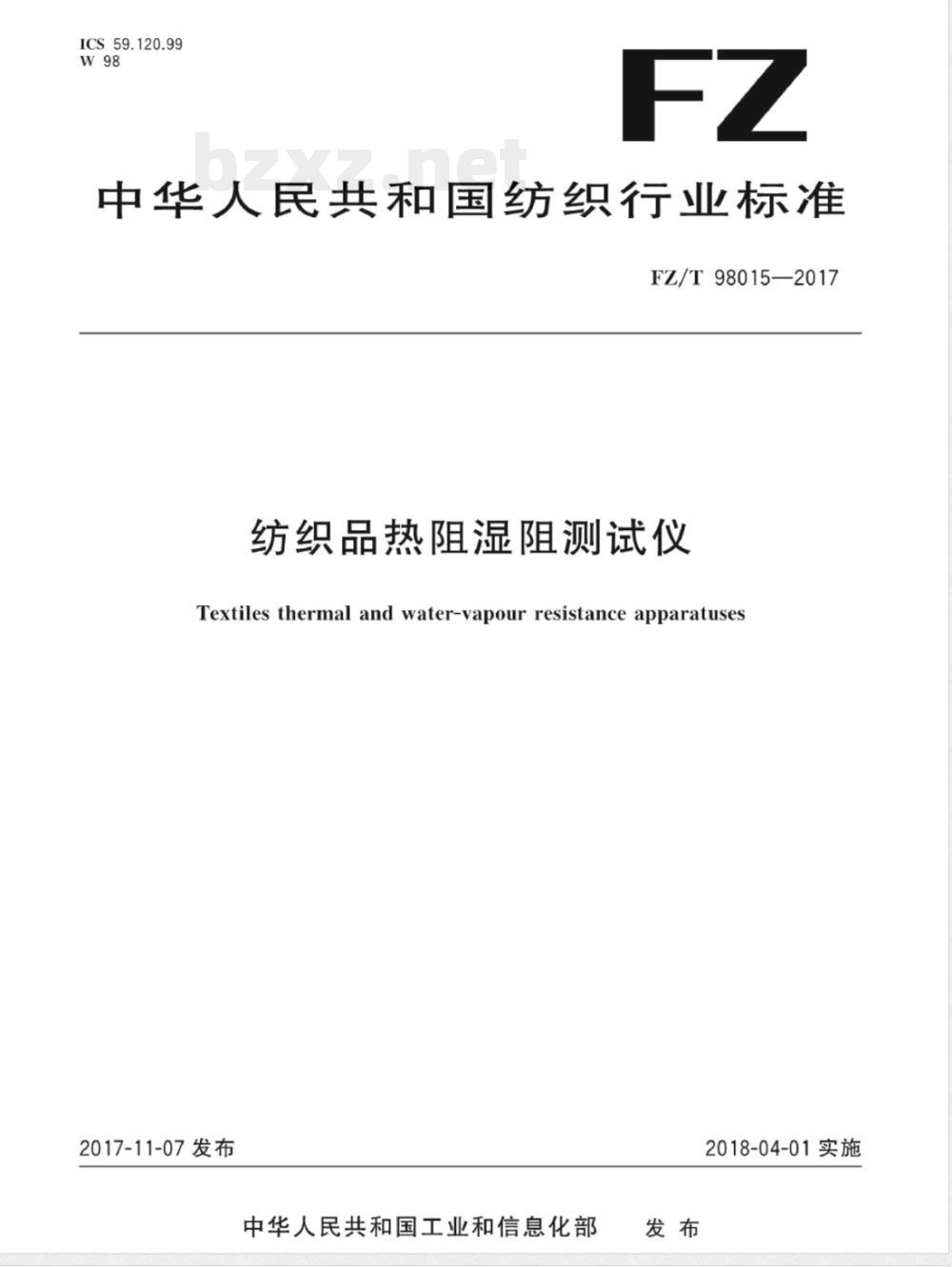

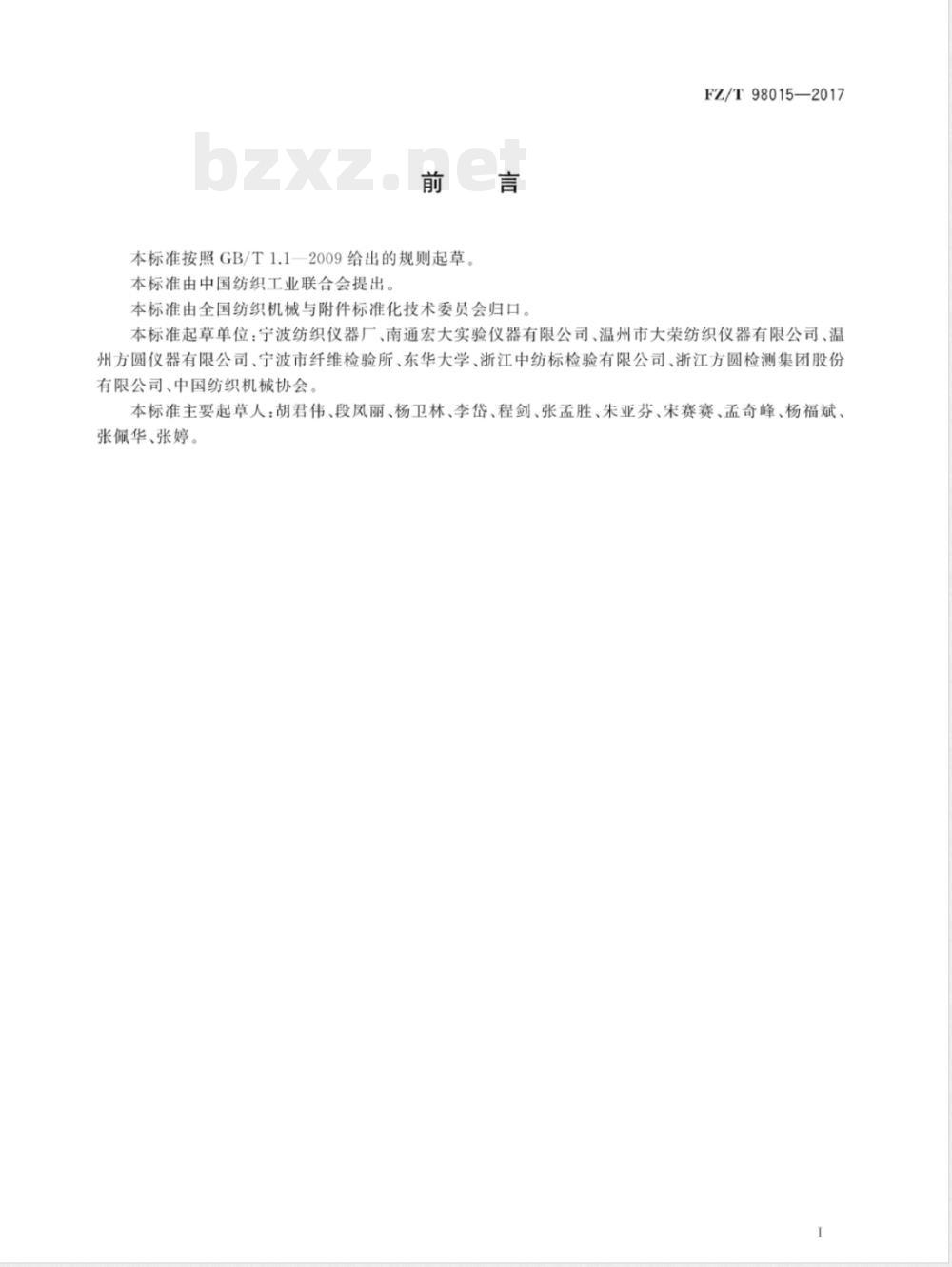

ICS 59.120.99 W98 FZ/T 中华人民共和国纺织行业标准 FZ/T 98015—2017 纺织品热阻湿阻测试仪 Textiles thermal and water-vapour resistance apparatuses 2017-11-07发布 中华人民共和国工业和信息化部 2018-04-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：宁波纺织仪器厂、南通宏大实验仪器有限公司、温州市大荣纺织仪器有限公司、温州方圆仪器有限公司、宁波市纤维检验所、东华大学、浙江中纺标检验有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。 本标准主要起草人：胡君伟、段凤丽、杨卫林、李岱、程剑、张孟胜、朱亚芬、宋赛赛、孟奇峰、杨福斌、张佩华、张婷。 1 范围 本标准规定了纺织品热阻湿阻测试仪的术语和定义、基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于在特定气流速度下、具有恒温恒湿功能并采用蒸发热板法检测热阻、湿阻的纺织品热阻湿阻测试仪（以下简称热湿阻仪）。 注：蒸发热板法的结构说明见GB/T 11048—2008中5.1。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 4793.1—2007 测量、控制和试验室用电气设备的安全要求 第1部分：通用要求 GB/T 6587—2012 电子测量仪器通用规范 GB/T 11048—2008 纺织品生理舒适性稳态条件下热阻和湿阻的测定 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 术语和定义 GB/T 11048—2008界定的以及下列术语和定义适用于本文件。 3.1 热阻（thermal resistance, Ret） 试样两面的温差与垂直通过试样的单位面积热流量之比。热阻以m²·K/W表示。 3.2 湿阻（water-vapour resistance, Ret） 试样两面的水蒸气压力差与垂直通过试样的单位面积蒸发热流量之比。湿阻以m²·Pa/W表示。 3.3 气候室（climate chamber） 内部温度、湿度及气流速度可控，并提供沿试验板与热护环表面气体流动条件的空间体。 3.4 发射率（emissivity） 同一波长与温度条件下，物体辐射能量与黑体辐射能量之比。 3.5 重复性（repeatability） 在相同测量条件下，对同一被测对象进行多次测量结果的一致性程度。 4 基本参数 热湿阻仪基本参数如下： 试验板测试面积：≥200×200 mm² 温度分度值：0.02 ℃ 温度调节范围：20～36 ℃ 试样可测厚度范围：0～50 mm 气流速度调节范围：>60 mm/s 气候室湿度分度值：0.7～1.3 %RH 热阻分度值：0.02 m²·K/W 热阻测试范围：0～0.1 m²·K/W 湿阻分度值：0.1×10⁻³ m²·Pa/W 湿阻测试范围：0～200 5 要求 5.1 外观 5.1.1 热湿阻仪的显示部分应显示清晰。 5.1.2 各按钮应灵敏可靠。
