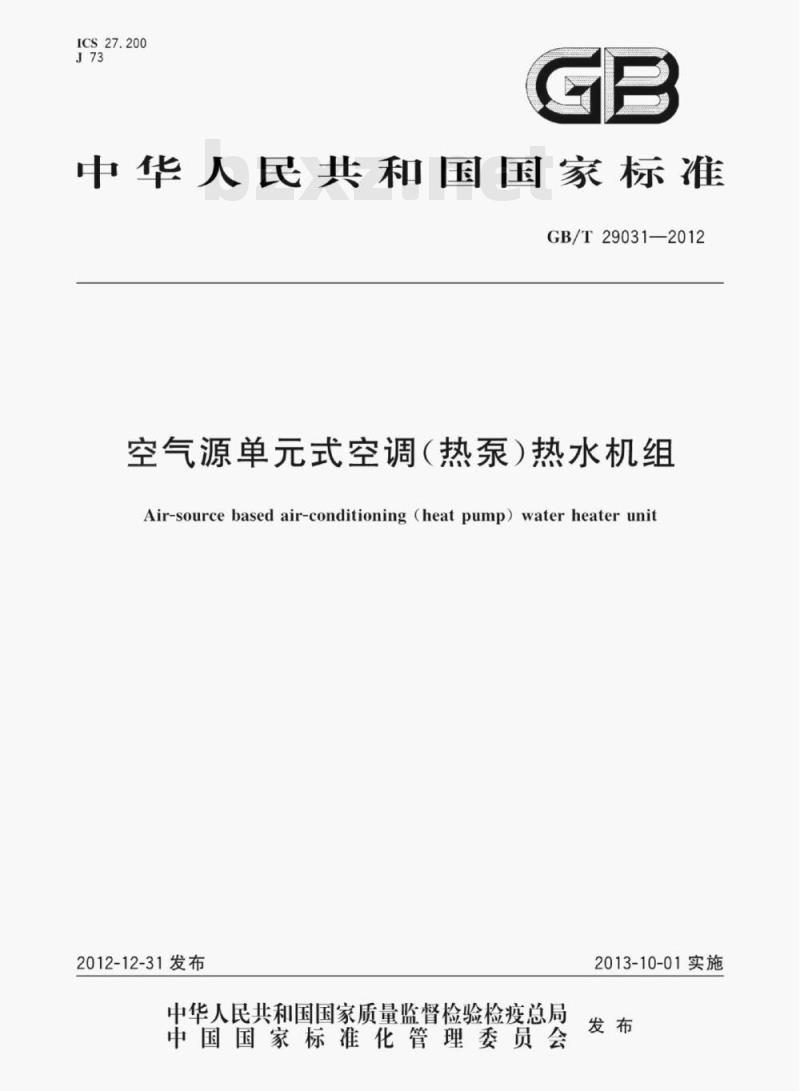

【GB国家标准】 空气源单元式空调(热泵)热水机组

ICS.27.200
中华人民共和国国家标准
GB/T29031—2012
空气源单元式空调（热泵）热水机组Air-sourcebasedair-conditioning（heat pump)waterheater uni2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-10-01实施

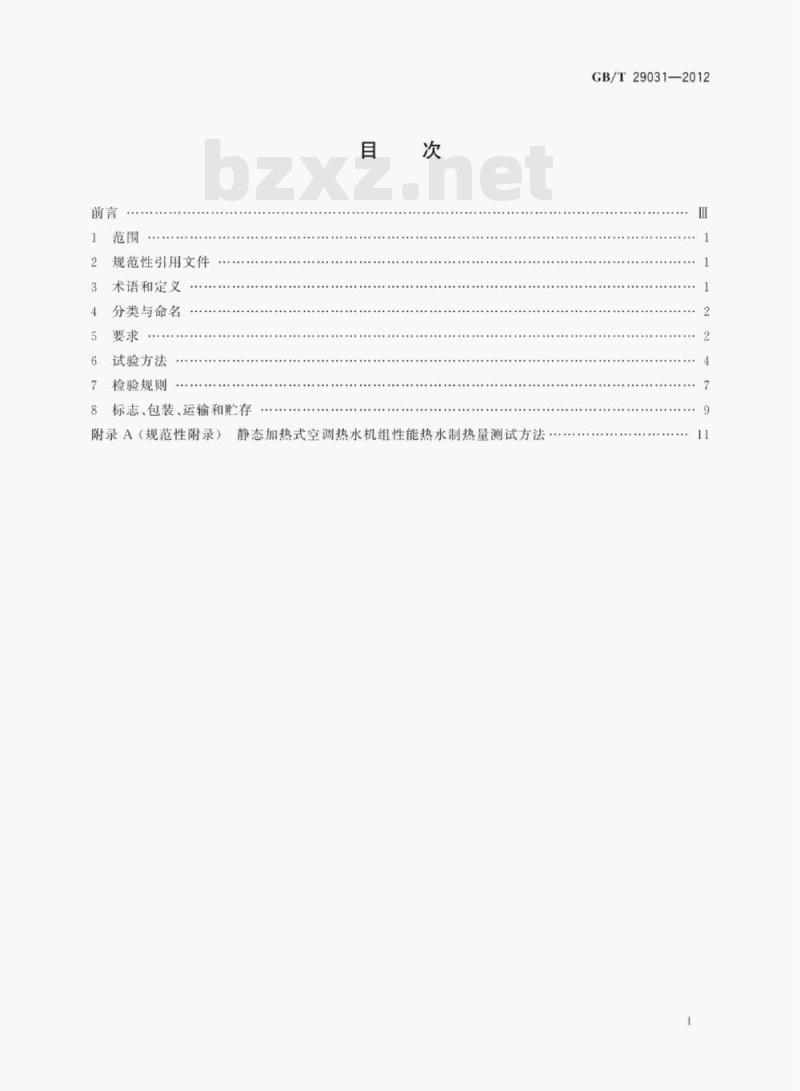

规范性引用文件
术语和定义
4分类与命名
6试验方法
7检验规则
8标志、包装、运输和贮存
附录A（规范性附录）
静态加热式空调热水机组性能热水制热量测试方法GB/T29031—2012

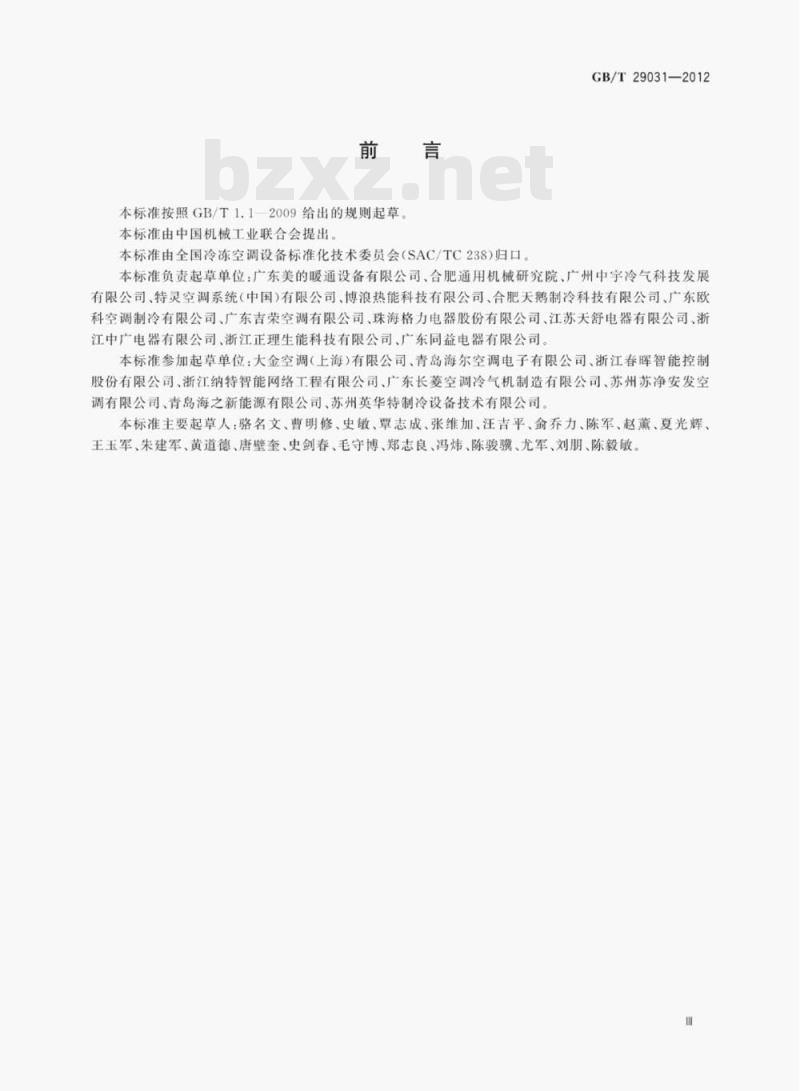

本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口GB/T29031—2012
本标准负责起草单位：广东美的暖通设备有限公司、合肥通用机械研究院、广州中宇冷气科技发展有限公司、特灵空调系统（中国）有限公司、博浪热能科技有限公司、合肥天鹅制冷科技有限公司、广东欧科空调制冷有限公司、广东吉荣空调有限公司、珠海格力电器股份有限公司、江苏天舒电器有限公司、浙江中广电器有限公司、浙江正理生能科技有限公司、广东同益电器有限公司。本标准参加起草单位：大金空调（上海）有限公司、青岛海尔空调电子有限公司、浙江春晖智能控制股份有限公司、浙江纳特智能网络工程有限公司、广东长菱空调冷气机制造有限公司、苏州苏净安发空调有限公司、青岛海之新能源有限公司、苏州英华特制冷设备技术有限公司。本标准主要起草人：骆名文、曹明修、史敏、覃志成、张维加、汪吉平、翁乔力、陈军、赵薰、夏光辉、王玉军、朱建军、黄道德、唐壁奎、史剑春、毛守博、郑志良、冯炜、陈骏骥、尤军、刘朋、陈毅、1范围
空气源单元式空调（热泵）热水机组GB/T29031—2012
本标准规定了空气源单元式空调（热泵）热水机组（以下简称机组\）的术语和定义、分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于以电动机压缩机驱动，采用蒸气压缩制冷循环，以空气为热源，可以同时或兼有提供生活热水和室内空气调节功能的（热泵）热水机组。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB/T4798.1电工电子产品应用环境条件赔存GB5296.2消费品使用说明家用和类似用途电器的使用说明GB/T108702001
容积式和离心式冷水（热泵）空调器性能试验方法GB/T17758-2010
单元式空气调节机
2风管送风式空调（热泵）机组
GB/T18836-2002
GB/T21362-2008
商业或工业用及类似用途的热泵热水机GB25130单元式空气调节机安全要求3术语和定义
GB/T17758和GB/T21362界定的以及下列术语和定义适用于本文件3.1
空气源单元式空调（热泵）热水机组（ACWHU）：air-source based air-conditioning(heat pump)waterheaterunit
以空气为热源，具备制取生活热水功能的热泵型单元式空气调节机。3.2
冷风热水联供能力（Q.）capacityof combinedcoolingandhotwaterheating在规定的制冷与制取热水试验条件下，机组的制冷量与热水制热量之和，单位：W。3.3
冷风热水联供消耗功率（Ww）powerconsumptionofcombinedcoolingandhotwaterheating在规定的制冷与制取热水试验条件下，机组所消耗的总功率，单位：W。3.4
冷风热水联供性能系数（COPe）coefficient of performance of combined cooling and hotwaterheating
在规定的制冷与制取热水试验条件下，机组的冷风热水联供能力与冷风热水联供消耗功率之比，单位：W/W。
GB/T29031-—2012
静态加热式空调热水机组
staticair-sourcebaseair-conditioning(heatpump)waterheaterunit通过换热器与水直接或间接接触.被加热水侧以自然对流形式使水温逐渐达到设定温度的空调热水机组。
4：分类与命名
4.1型式
机组按使用电源形式分为：
单相电源式（220V.50Hz)；
三相电源式（380V.50Hz)。
机组按热水制热方式分为：
一次加热式：
循环加热式；
静态加热式。
4.1.3机组按功能模式进行分类
单冷型（具有空调制冷、制热水、冷风热水三种功能）；冷暖型（具有空调制冷、空调制热、制热水、冷风热水四种功能）；暖热联供冷暖热水型（具有空调制冷、空调制热、制热水、冷风热水、热风热水五种功能）。4.1.4按压缩机与水箱部分的位置分为：整体式空调热水机组；
分体式空调热水机组。
基本参数
机组的电源为额定电压220V单相或380V三相交流电.额定频率50Hz，工作温度范围见表1：表1工作温度范围
环境温度
5要求
5.1一般要求
机组应按经规定程序批准的图样和技术文件制造。5.1.1
初始水温度
保温材料应无毒、无异味，并有良好的保温性能，机组表面不应凝露。单位为摄氏度
承压式水箱进出水管直接安装手公共供水系统时·进出水管应符合有关水管接头标准的要求。黑色金属制件表面应进行防锈蚀处理。GB/T29031—2012
5.1.5各零部件的安装应牢固可靠，管路与零部件之间不应有相互摩擦和碰撞：压缩机应具有防振动措施，机组运转时应无异常声音，电磁换向阀等零件动作应灵敏、可靠。5.1.6结构设计应方便维修，压缩机、水泵、风机电机等关键部件应易于更换。5.1.7铭牌和装饰板应经久耐用，经型式试验后不应变形、脱落，其图案和字迹仍应清楚。5.1.8主要的电气控制应包括对压缩机、风机电机、四通换向阀等电气元器件的控制，一般情况下应具有压缩机高温保护、逆缺相保护、短路、断路、漏电保护、高/低压力保护、冷凝器高温保护、蒸发器低温保护等功能。
5.1.9在进水水质符合国家要求的前提下，所有热源水侧的管路、换热设备应具有抗腐蚀的能力使用过程中热泵热水器不应污染所使用的水源。5.1.10与水接触部件应根据需要采取防冻措施5.2性能要求
5.2.1通用要求免费标准下载网bzxz
机组在各种模式下的要求：
在空调模式时的性能要求和试验方法应符合GB/T17758的规定（名义制冷量低于7.0kW的a
参照执行)；
在热水模式时的性能要求、其他要求和试验方法应符合GB/T21362的规定，其中水箱强度要b)
求按5.2.3执行·静态加热式机组的热水制热量的测试方法按附录A执行；冷风热水联供模式的性能要求和试验方法应符合本标准的规定。e
密封性能
5.2.2.1制冷系统密封性能
机组制冷系统密封性能应符合GB/T177582010中5.3.1的要求。5.2.2.2
液压要求
机组的液压要求应符合GB/T21362—2008中5.3.2的要求。5.2.3水箱强度
经强度试验后，水箱应无明显的变形.焊接、接口密封处无渗漏现象。5.2.4冷风热水联供能力
在冷风热水联供名义工况下，机组实测的冷风热水联供能力应不小于明示值的92%。5.2.5冷风热水联供消耗功率
在冷风热水联供名义工况下，机组实测的冷风热水联供消耗功率应不大于明示值的110%。5.2.6冷风热水联供最大负荷工况在冷风热水联供最大负荷工况下运行时，机组各部件不应损坏，并能正常运行。机组在任何1h连续运行期间·过载保护器不应跳开。机组停机3min后，再启动连续运行1h.但在启动运行的最初5min内允许过载保护器跳开；在运3
GB/T29031-—2012
行的最初5min内过载保护器不复位时.在停机不超过30min内复位的，应连续运行1h对于手动复位的过载保护器.在最初5min内跳开的，应在跳开10min后使其强行复位，应能够再连续运行1h。
5.2.7冷风热水联供最小负荷工况在冷风热水联供最小负荷工况下.机组在10min的起动期间后4h运行中安全装置不应跳开（允许出现电控保护现象），蒸发器室内侧的迎风表面凝结的冰霜面积不应大手蒸发器迎风面积的50%机组具有室内机蒸发器低温保护功能的，蒸发器表面不应有冰霜出现。注：上述试验中，为防止室内热交换器过热而使电机开、停的自动复位的过载保护装置周期性动作，可视为空调热水机组连续运行
5.2.8噪声
机组室外机噪声应符合GB/T21362的要求，室内机噪声应符合GB/T17758的要求。内、外机均不应有明显的异常声音。
5.2.9热水购存性能
带水箱的机组的热水贮存性能应符合GB/T21362的要求。5.2.10
冷风热水联供性能系数
机组的冷风热水联供性能系数不应低于表2中的规定值，并不应低于标称值的92%2冷风热水联供性能系数
一次加热式
循环加热式
盘管在水箱内
静态加热式
单位为瓦每瓦
盘管在水箱外
对于接风管的机组，按GB/T18836一2002中5.2.22规定的最小机外静压下的静压值考核冷风热水联供性能系数，其最低限定值应为表2中限定值减去0.2W/W。5.3
安全要求
机组的安全性能应符合GB25130的要求。5.4结构件耐气候性
机组结构件耐气候性应符合GB/T21362的要求。6试验方法
6.1试验条件
6.1.1试验工况
机组的试验工况见表3。
冷风热水
联供运行
空调工况
热水工况
名义工况
最大负荷工况
最小负荷工况
读数允差
表3空调热水机组的试验工况
使用侧
干球温度
湿球温度
初始水温度
同GB/T17758
同GB/T21362
终止水温度
GB/T29031—2012
单位为摄氏度
热源侧
干球温度
湿球温度
进行名义工况、最大负荷工况和最小负荷工况试验时，试验工况各参数的读数允差应符合表4的要求。
表4试验工况的读数允差
室内侧空气温度/℃
室外侧空气温度/℃
初始、终止水温度/℃
电压、顺率
空气体积流量
6.1.3仪器仪表
读数的平均值对名义工况的偏差±0.3
各读数对名义工况、最大负荷工况及最小负荷工况的最大偏差
试验用仪器仪表的型式及准确度应符合GB/T177582010表4的要求。一般要求检查
检测以目测配合手感及在运行情况下进行。6.3性能试验
储水箱强度试验
承压式储水箱强度试验应在未进行其他试验前进行·在额定压力下检查·储水箱不应泄漏以常规的方法或类似支撑容器组件，将上述储水箱连接到脉冲压力试验仪器上，并调节施压仪器的试验参数：
脉动压力：容器内注人环境温度的水（硅青铜容器除外）：排空容器内的空气，按额定压力值的15%到（100士5）%之间的数值交替加压；5
GB/T29031-—2012
频率：每分钟25次~45次；
循环次数：1×10次
注：每加压10000次结束时，将压力至少维持在1.05倍的额定压力10min·目测容器无明显变形，再进行下面的错环试验。
6.3.2冷风热水联供能力试验
在表3规定的冷风热水联供名义工况下，按GB/T108702001中5.1、GB/T17758-2010附录A规定的方法测试机组的空调制冷量Q，按GB/T213622008中附录B规定的方法测试热水制热量Q以实测的空调制冷量和热水制热量按式（1)计算冷风热水联供能力（Q。）。由于在该测试方法下空调制冷量Q会随着水温的升高而降低·所以空调制冷量（Q）按式（2）进行计算：Q.=Q+Q：
式中：
名义冷风热水联供能力：
空调制冷量，单位为瓦（W）：
热水制热量，单位为瓦（W）：
冷风热水联供名义工况下第i次采样的瞬时制冷量，单位为瓦（W）；n
采样次数
（2）
对于一次加热式机组，当运行稳定后，以不超过10s的时间间隔开始采集瞬时制冷量，采集时间至少为1h：对于循环加热式和静态加热式机组，开机运行至达到室内侧实验室工况条件后，初始水温度从15C开始.以不超过10s的时间间隔采集瞬时制冷量直至终止水温度达到45℃。注：静态加热式机组热水制热量测验方法按附录A执行6.3.3名义冷风热水联供消耗功率试验按6.3.2方法测定名义冷风热水联供能力的同时，测定机组的输人功率。如机组需要水泵运行的，应计人水泵的消耗功率。
其中，由于名义冷风热水联供消耗功率（Ww）会随着水温的升高而降低，名义冷风热水联供消耗功率（W）的按式（3）计算：
式中：
W名义冷风热水联供消耗功率；
W名义冷风热水联供工况下第次采样的瞬时冷风热水联供消耗功率；n
采样次数。
..（3)
对于一次加热式机组，当运行稳定后，以不超过10s的时间间隔开始采集瞬时功率，采集时间至少为1h；对于循环加热式和静态加热式机组，开机运行至达到室内侧实验室工况条件后，初始水温度从15℃开始以不超过10s的时间间隔采集瞬时功率直至终止水温度达到45℃。6.3.4冷风热水联供最大负荷工况试验在表3规定的最大负荷工况下，将机组室内、室外空气进行交换的通风门和排风门（如果有）完全关6
