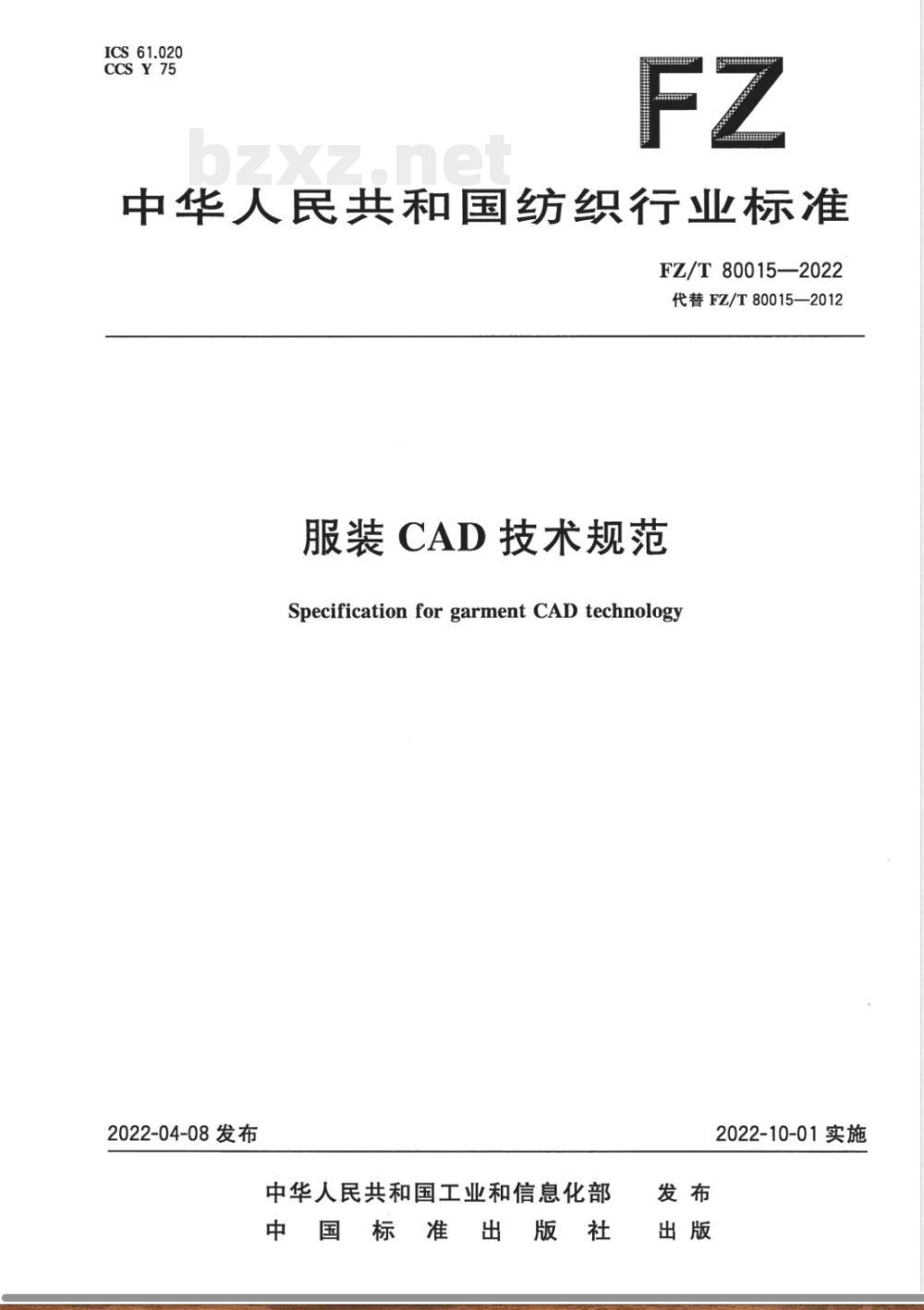

【其他行业标准】 服装CAD技术规范

ICS61.020
CCSY75
中华人民共和国纺织行业标准
FZ/T80015—2022
代替FZ/T80015—2012
服装CAD技术规范
SpecificationforgarmentCADtechnology2022-04-08发布
中华人民共和国工业和信息化部中国标准出版社
2022-10-01实施
FZ/T80015—2022
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替FZ/T80015—2012《服装CAD技术规范》，与FZ/T80015—2012相比，除编辑性改动外，主要技术变化如下：
修改了文件的适用范围（见第1章，2012年版的第1章）；a
修改了“服装CAD制图”“服装CAD放码”“服装CAD排料”的定义，删除了“服装CAD裁片b）食
修改”“服装CAD绘图”，补充了“样片”的术语和定义（见第3章，2012年版的第3章）；c)
增加了系统的要求（见4.1)；
修改和补充了制版功能、放码功能和排料功能（见4.2、4.3和4.4，2012年版的4.1、4.2和4.4)；补充了输入/输出中CAD绘图文件的要求（见4.5.1，2012年版的4.4.1)；增加了输出裁床文件格式的要求（见4.5.2)；增加了制图的总则（见5.1)；
增加了外V型剪口、II型剪口、外BOX型剪口和U型剪口图形的类型要求（见5.2)；增加了偷角和七字角的类型要求（见5.8）；调整了第6章的结构，根据标准更新情况更新标准号（见第6章，2012年版的第6章）；k）根据标准更新情况更新标准号（见第7章，2012年版的第7章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国服装标准化技术委员会（SAC/TC219)归口。本文件起草单位：深圳市盈瑞恒科技有限公司、深圳市恩裳纺织品有限公司、上海纺织集团检测标准有限公司、海澜之家集团股份有限公司、佛山市南海NO.1实业有限公司。本文件主要起草人：何德甫、候贺萍、杨秀月、胡建林、宗源、马妮妮。本文件及其所代替文件的历次版本发布情况为：-2012年首次发布为FZ/T80015—2012；本次为第一次修订。

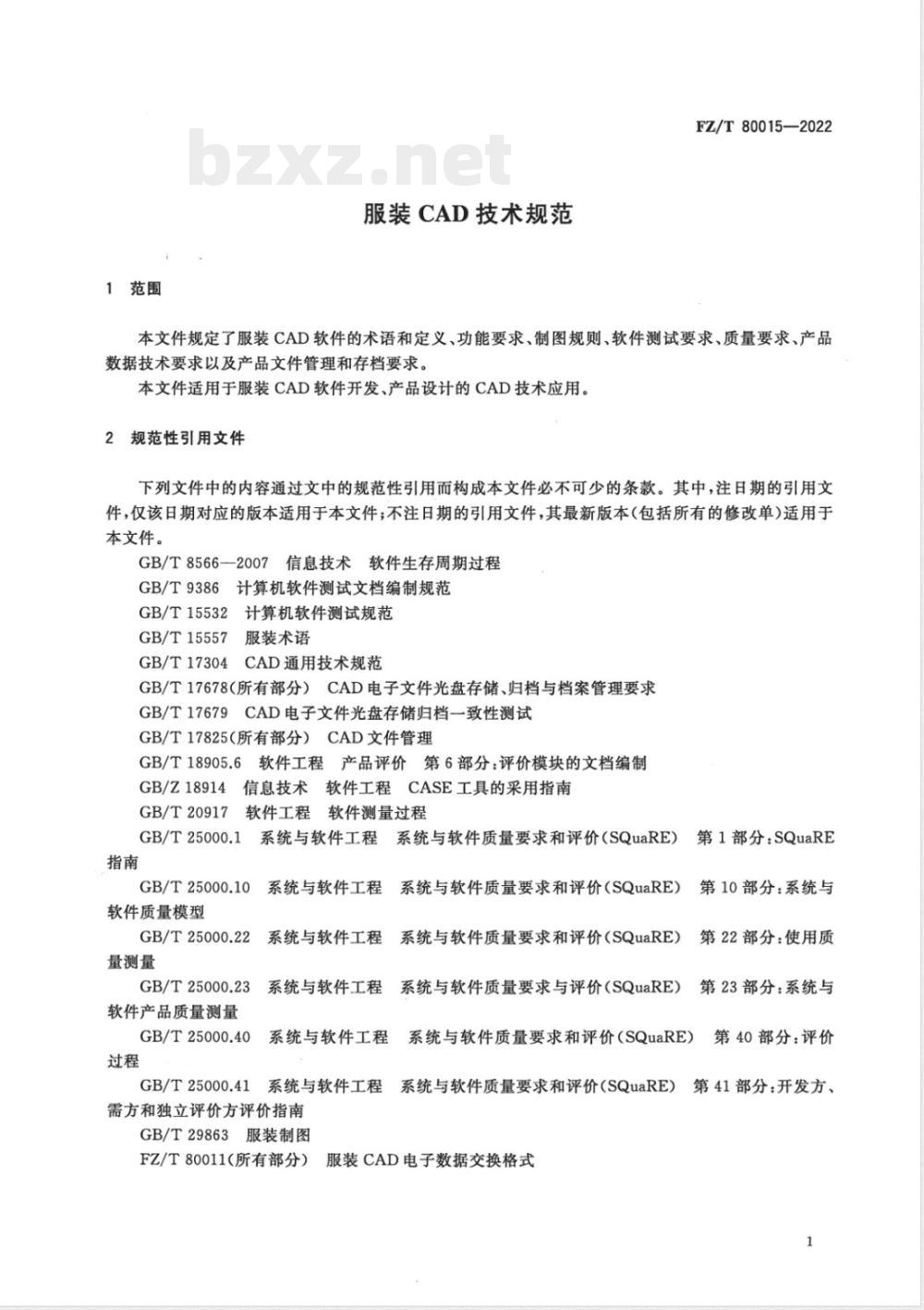

1范围
服装CAD技术规范
FZ/T80015—2022
本文件规定了服装CAD软件的术语和定义、功能要求、制图规则、软件测试要求、质量要求、产品数据技术要求以及产品文件管理和存档要求。本文件适用于服装CAD软件开发、产品设计的CAD技术应用。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8566—20071
信息技术软件生存周期过程
GB/T9386计算机软件测试文档编制规范GB/T15532
2计算机软件测试规范
GB/T15557服装术语
GB/T17304CAD通用技术规范
GB/T17678（所有部分）CAD电子文件光盘存储、归档与档案管理要求CAD电子文件光盘存储归档一致性测试GB/T17679
GB/T17825（所有部分）CAD文件管理GB/T18905.6软件工程产品评价第6部分：评价模块的文档编制GB/Z189141
信息技术软件工程CASE工具的采用指南GB/T20917
软件工程软件测量过程
GB/T25000.1
系统与软件工程系统与软件质量要求和评价（SQuaRE）第1部分：SQuaRE指南
GB/T25000.10
软件质量模型
GB/T25000.22
量测量
系统与软件工程
系统与软件工程
GB/T25000.23
3系统与软件工程
软件产品质量测量
GB/T25000.40
系统与软件工程
GB/T25000.41系统与软件工程
需方和独立评价方评价指南
GB/T29863服装制图
系统与软件质量要求和评价(SQuaRE））第10部分：系统与
系统与软件质量要求和评价（SQuaRE））第22部分：使用质
系统与软件质量要求与评价（SQuaRE）第23部分：系统与系统与软件质量要求和评价（SQuaRE）第40部分：评价
系统与软件质量要求和评价（SQuaRE）第41部分：开发方、FZ/T80011（所有部分）服装CAD电子数据交换格式1
FZ/T80015—2022

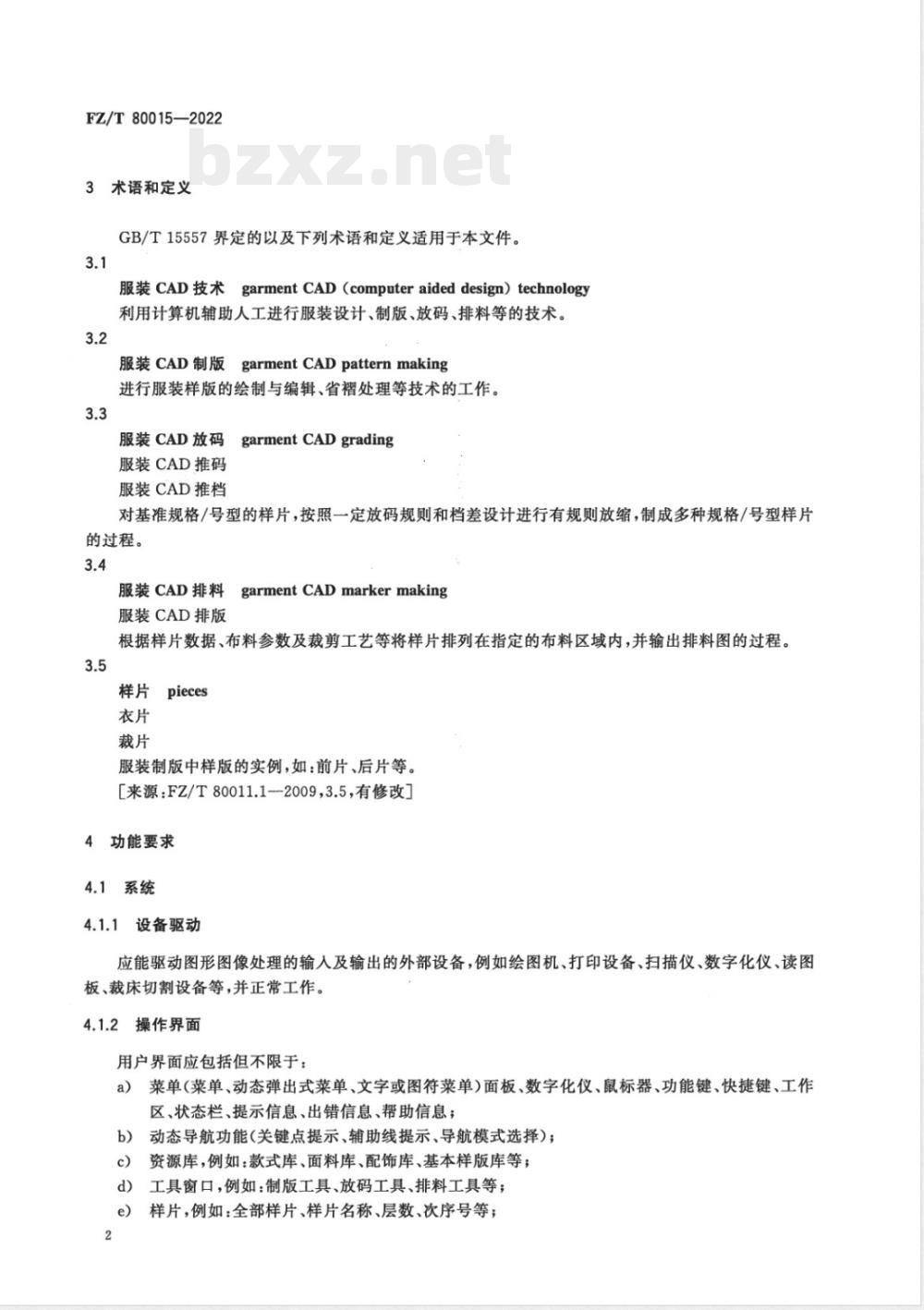

3术语和定义
GB/T15557界定的以及下列术语和定义适用于本文件。3.1
服装CAD技术garmentCAD（computeraideddesign）technology利用计算机辅助人工进行服装设计、制版、放码、排料等的技术。3.2
服装CAD制版garmentCADpatternmaking进行服装样版的绘制与编辑、省褶处理等技术的工作。3.3
乌garmentCADgrading
服装CAD放码
服装CAD推码
服装CAD推档
对基准规格/号型的样片，按照一定放码规则和档差设计进行有规则放缩，制成多种规格/号型样片的过程。
服装CAD排料
garmentCADmarkermakingbzxz.net
服装CAD排版
根据样片数据、布料参数及裁剪工艺等将样片排列在指定的布料区域内，并输出排料图的过程。3.5
样片pieces
服装制版中样版的实例，如：前片、后片等。［来源：FZ/T80011.1-2009,3.5，有修改］4功能要求
4.1系统
4.1.1设备驱动
应能驱动图形图像处理的输人及输出的外部设备，例如绘图机、打印设备、扫描仪、数字化仪、读图板、裁床切割设备等，并正常工作。4.1.2
操作界面
用户界面应包括但不限于：
a）菜单（菜单、动态弹出式菜单、文字或图符菜单）面板、数字化仪、鼠标器、功能键、快捷键、工作区、状态栏、提示信息、出错信息、帮助信息；动态导航功能（关键点提示、辅助线提示、导航模式选择）；b）
资源库，例如：款式库、面料库、配饰库、基本样版库等；d)
工具窗口，例如：制版工具、放码工具、排料工具等；样片，例如：全部样片、样片名称、层数、次序号等；e）

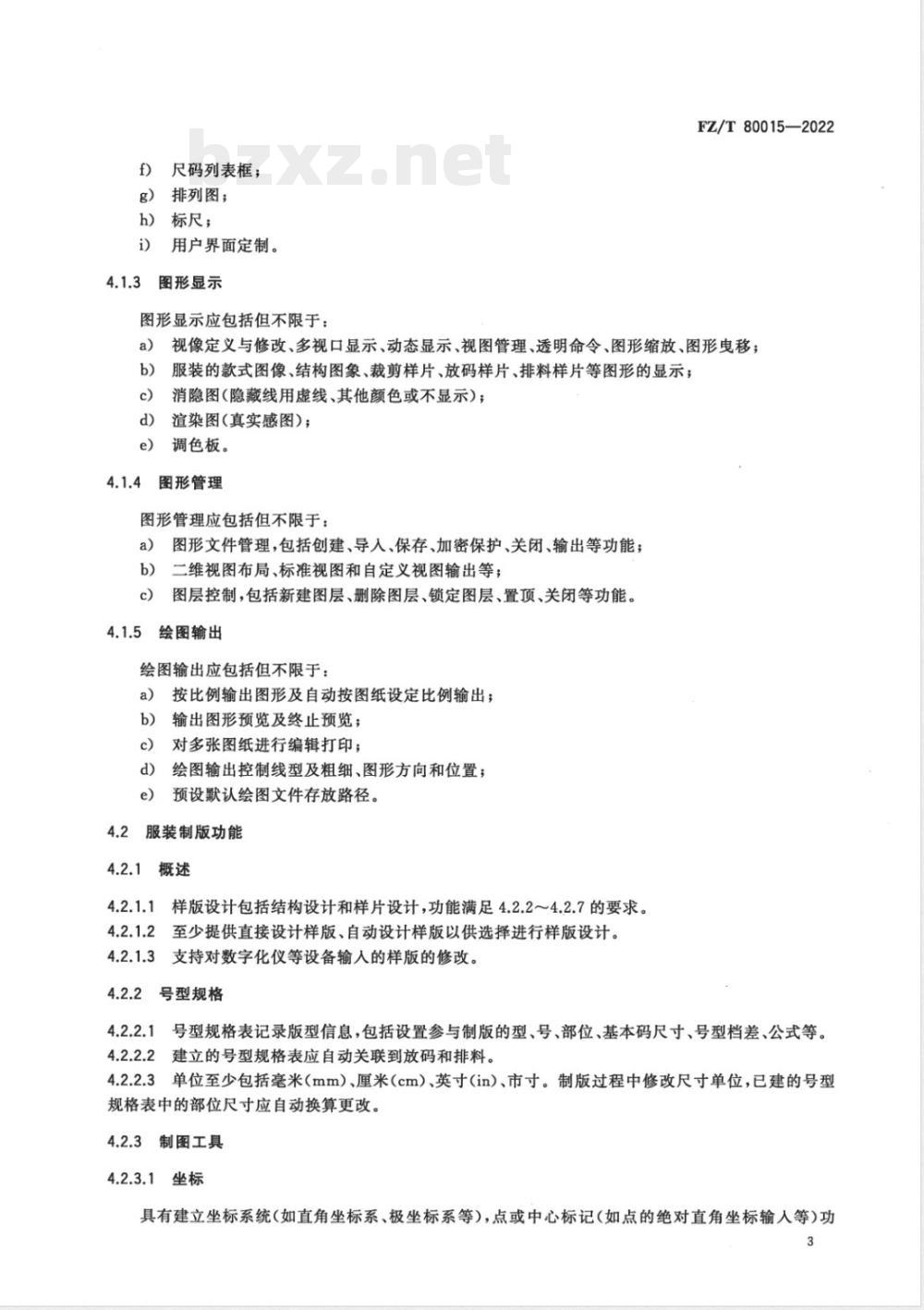

尺码列表框；
排列图；
标尺；
用户界面定制。
图形显示
图形显示应包括但不限于：
FZ/T80015—2022
视像定义与修改、多视口显示、动态显示、视图管理、透明命令、图形缩放、图形电移；服装的款式图像、结构图象、裁剪样片、放码样片、排料样片等图形的显示；消隐图（隐藏线用虚线、其他颜色或不显示）；d)
煊染图(真实感图)；
调色板。
图形管理
图形管理应包括但不限于：
图形文件管理，包括创建、导人、保存、加密保护、关闭、输出等功能；二维视图布局、标准视图和自定义视图输出等；c)
图层控制，包括新建图层、删除图层、锁定图层、置顶、关闭等功能。5绘图输出
绘图输出应包括但不限于：
按比例输出图形及自动按图纸设定比例输出；a)
输出图形预览及终止预览；
对多张图纸进行编辑打印；
绘图输出控制线型及粗细、图形方向和位置；d)
预设默认绘图文件存放路径。
服装制版功能
样版设计包括结构设计和样片设计，功能满足4.2.2～4.2.7的要求。4.2.1.2
至少提供直接设计样版、自动设计样版以供选择进行样版设计。4.2.1.3
支持对数字化仪等设备输入的样版的修改。号型规格
4.2.2.1号型规格表记录版型信息，包括设置参与制版的型、号、部位、基本码尺寸、号型档差、公式等。4.2.2.2
建立的号型规格表应自动关联到放码和排料。4.2.2.3单位至少包括毫米（mm）、厘米（cm）、英寸(in）、市寸。制版过程中修改尺寸单位，已建的号型规格表中的部位尺寸应自动换算更改。4.2.3制图工具
4.2.3.1坐标
具有建立坐标系统(如直角坐标系、极坐标系等)，点或中心标记(如点的绝对直角坐标输入等)功3
FZ/T80015—2022
能等。
4.2.3.2点
功能应包括但不限于绘制以下点：在任意指定位置画一个点；
确定参照点后输入相对点坐标画一个点；b)
任意等分某一直线或曲线的点；按照一定原则（如匹配曲线交点、匹配曲线最近点、匹配曲线与直线交点等）抓取不同线上d)
的点。
4.2.3.3线
图线类型应满足GB/T29863的要求，此外应包括但不限于绘制以下线型：a）一定长度的线段、折线和曲线；b）水平/垂直线：包括绘制一条水平或垂直的线段（水平：线段的两端点与Y坐标相同；垂直：线段的两端点与X坐标相同）、向已知直线绘制水平/垂直线、已知线外一点向线上作垂直线、两条交叉垂直线、已知线段的垂直平分线；角度线：与某一线段(X/Y轴或已知线)成定角的一定长度的线段；c）
切线、法线，包括由圆外一点向圆或圆弧作切线、法线；向两已知圆（弧）作公切线；从已知点向d)
曲线作切线；
过圆心作圆的中心线；
复杂图形任意两点连线；
直线曲线化；
实线、虚线、点划线、折线、波浪线等。图形
应包括但不限于绘制以下图形：矩形与正多边形；
圆弧、圆，包括给定圆心和半径作圆；已知圆心和两点/半径与弧长/夹角与半径作弧；作同心b)
圆；过3点作圆或弧；
椭圆弧、椭圆；
螺旋线。
编辑、修改
功能应包括但不限于：
删除某点、线、图形；
测量、显示、记录任意内部/外部直线与曲线长度；b)
注：线的长度被记录后可用符号表示，以作为其他线条的参考变量。点、线和图形的属性设置：包括颜色、类型、显示形状、辅助线输出类型等参数；c)
注：可单独设置某样片上的点或线的属性，便于识别。对点、线和图形进行移动、旋转、翻转、对称、对齐、放缩、复制、粘贴；d)
对线进行断开、拼合、延长或缩短(包括延长至某点或线段）；e)
对线进行修剪、角连接、加圆角、加椭圆角；g）
对线、图形进行相似、补正操作；4
线和图形进行点移动（包括点增加和点删除）、拉伸和修改；i)
曲线顺滑。
样片工具
样片编辑
功能应包括但不限于：
FZ/T80015—2022
选择组成样片的结构点/线，形成样片，分离出的样片自动存放于样片列表中；a)
设置服装所有样片的款式信息，如款式名、订单号、样片数等；设置样片资料，包括样片名称、物料、号型、片数、纱向、刀损耗等；对样片的纱向/纬向设置缩水率（见4.4.2.2)，并可保留未缩水的纸样图形；对样片进行对称、分割、合并、解散、面积拼合、毛净边转变、复制和删除；样片角度旋转、翻转；
对样片内部增加和删除点、图形、线等元素；对样片作省、褶或；
取数据作衬的样片；
设置网格和条纹；
注：一般用于设定布料的条格大小。显示对选定的样版的内部线、轮廊线的尺寸；设置并显示加载布料图案后服装样片的效果。省
功能应包括但不限于：
作省，包括省型（见5.7)、省宽、省长等属性设置；a)
转省，包括分割线转省、比例转省、等分转省、合并省等；c)
编辑省，包括省圆顺、曲直转化、解散、删除等。4.2.4.3褶
功能应包括但不限于：
作褶，包括褶量、褶类型（见5.6)、数目、尺寸等属性设置；a)
注：褶的类型一般包括单向褶、双向褶、工字褶等。b)
褶的展开/闭合；
褶的删除、解散。
缝份和折边
功能应包括但不限于：
对样片或净边增加、修改、删除缝份；a
设置段差，包括类型、叉高、叉宽、叉端造型等参数；b)
修改、设置样片缝份的起点/终点的拐角/切角（简称“缝角”），对同一样片组合、分离后缝角效c)
果应一致。
d）缝角（见5.8)的类型至少包括：1）顺延型，
注：为最常用的一种缝角。
2）翻边型，
FZ/T80015—2022
注：常用于裤脚口、袖口反折边等。3）直角对位型，
注：常用于公主缝等。
两边随意切角型，
顺延切角型，
包缝角型，
偷角缝份型，
8）七字角型；
对缝份、折边进行毛、净样片转换；在样片某边、某段、整个样片边线设置缝迹线；对样片设置绗缝线。
标注工具
应可显示或隐藏标注信息，功能应包括但不限于：布纹线（经纬纱向），包括自由纱向、垂直纱向、水平纱向、正斜纱向、一级纱向、二级纱向；a）
剪口（刀口），并设置位置、大小等；b）
注：一般为确定缝合位置或区分缝份大小的记号，需要做剪口（刀口；也可以在剪口（刀口)处设置对条对格的标记。
钻孔或扣位，并设置类型、间距、数目、大小等；c）
注：一般在省尖、口袋等位置钻孔做记号，以方便缝制加工。扣眼，并设置扣位、数目、大小等；d)
压线，包括压线数码、长度、间距、类型的设置；波浪褶；
特殊区域，例如粘衬区域等；
区域填充，包括填充面积、类别、单位填充量、裁片填充量等设置；绣花等特殊工艺区域标注；
中、英文字；
箭头线等辅助线；
整体及部分尺寸。
检查工具
功能应包括但不限于：
尺寸检查，包括（多）点距、线条、压线或吃势的长度、角度、半径、周长、面积等；a)
b）对合检查，包括结构图和样片中的接角、拼合线、重叠线或对位点；异常点或线的检查；
宜将平面的衣片进行虚拟缝合以检查服装的合体度。d)
宜提供服装零部件及缝制工艺符号库，完成服装工艺单制作。4.3服装放码功能
4.3.1概述
4.3.1.1应能导人和自动保存推档规则。6
FZ/T80015—2022
4.3.1.2基准码应联动其他码，可以修改、分割基本码自动修改其他码，对有缝份的基本码放码，其他码自动增加缝份。
4.3.1.3应提供多种放码方式，至少包括点放码、线放码、等分放缩、规则放码、分组放码或分级放码。注：点放码指通过放码点形式放码；线放码指点放码线的形式放码；等分放缩指在参考号型间进行等分自动放码；规则放码指按照规则库的放码规则进行放码；分组放码是指按照一号多型放码；分级放码指按照号型分开放码。
号型设置
应可设置放码部位、基本码(参与放码的型、号)的尺寸、放码号型和档差。4.3.2.1
4.3.2.2自动生成号型尺寸表。号型尺寸输人方式至少包括绝对档差方式、净尺寸方式和相对档差方式可供选择。
4.3.2.3应可设置各号型版样显示/隐藏状态、颜色。3放码工具
放码工具应包括但不限于：
复制或粘贴X/Y/X和Y，即复制或粘贴某放码点的X/Y/X和Y的放码量；a)
镜像X/Y/X和Y，即反向复制某放码点的X/Y/X和Y的放码量；c)
等分X/Y/X和Y,即基准码与相邻码的档差作为统一的档差计算的da/dy；d)
X/Y归零，即将某放码点的d值/dy值归零；X/Y取反，即将某放码点的dr值/dy值取反；e)
放码点或线对齐，即所有放码的号型在某一点或线对齐；g)
放码点原坐标系改为沿选中点的切线方向；放码点原坐标系改为沿选中点的法线方向；放码点原坐标系逆时针/顺时针选择90。4.4
服装排料功能
4.4.1概述
应至少包括全自动排料、交互式排料方式可供选择。4.4.1.2
应具有对两个或以上排料文件进行合并、编辑或输出的功能。4.4.2
布料属性
4.4.2.1布料属性设置至少包括幅宽、布长、预设用料、布料缩水率、布料留边、疵点标记、纱向限制、纱向、颜色、面里材料等。
注：纱向限制指选择样片纱向的控制方法，一般包括自由旋转、仅180°旋转、有倒顺毛和按纱向固定等。4.4.2.2缩水率设置应至少满足：布料缩水：对样片不缩水，通过布料属性时对X方向及Y方向加人缩水率设置布料缩水；a)
b）样片缩水：对样片加入缩水，通过在样片缩水加人X方向及Y方向加人缩水率设置样片缩水；c）局部缩水：对样片中不同的边线或辅助线条设置缩水率。4.4.3
排料工具
应包括但不限于：
a）将不同的排料文件合并至一个排料区；b）设置布料属性（见4.4.2)；
FZ/T80015—2022
载人、清除样片，并显示名称、尺码、衣片说明、面积、周长、定单号、款式名称和款式布料等信息；
显示竖边/水平边线，便于对齐排料区样片；宜显示绣花位、流水号、对条对格等投影位置和内部辅助线；上、下折转，拖动，复制，旋转，翻转，折叠排料区样片；修改样片内部线（如省、褶等结构）、标注信息；h）局部拉伸或缩放排料区样片；i)
对样片设置对条、对格、对花，避疵点、避色差，任意角度，毛净边，最佳布料利用率排料；重叠缝边，设置衣片间隙和重叠度；计算并显示：
1）已排和未排样片数量，
已排样片几何图形所占用布料总长度和面积，3）已排样片用布料长度和面积，4）布料利用率；
注：布料利用率指排放衣片几何图形总面积与已用布总面积之比。对排料工作区内某些样片进行组合固定；1)
m）检查当前排料区所放置的衣片是否有重叠；注：可通过查看重叠量等方式，重叠量指当前排料区内，衣片之间的重登距离。对样片设置对条、对格、对花，避疵点、避色差，任意角度，毛净边，最佳布料利用率，对所有纸n）
样、每套纸样或同码纸样同一方向排料；o）对已有的排料结果自动进行优化处理以期获得更好的排料结果。4.5输入/输出功能
4.5.1输入/输出应至少包括HPGL、DXF格式文件。4.5.2输出CUT等裁床格式文件。4.5.3输人/输出符合FZ/T80011（所有部分)的规定，以避免信息缺失。4.6附加功能
为方便用户使用，服装CAD软件宜具备以下可选功能，以进行辅助设计：a）服装设计功能，包括素材库的面辅料等服饰元素的调用、二次设计；jpg、tiff、bmp等格式外部文件的导入与显示，描图后的图样可储存至资源库中；调用并绘制新二维/三维面辅料、服装款式等；
b）量身定制MTM功能；
c）数字化试衣功能。
5制图规则
5.1总则
CAD制图系统中技术制图应符合GB/T17304的规定，其中，服装裁剪用线形式及用途、尺寸标注、服装制图符号还应符合GB/T29863中的规定。5.2剪口（刀口）
剪口的图形标注按表1。
T形剪口
V形剪口
外V型剪口
I形剪口
表1剪口（刀口）
FZ/T80015—2022
W为剪口宽度，D为剪口
深度，点P为剪口在衣片
边线上的位置
W为剪口宽度，D为剪口
深度，点P为剪口在衣片
边线上的位置
W为剪口宽度，D为剪口
深度，点P为剪口在衣片
边线上的位置，与常规剪
口的性质不同，剪口向外
凸出，可根据需求，合理、
快速设定宽度和深度，常
用于衣片的外部凸起
D为剪口深度，点P为剪
口在衣片边线上的位置
