【GB国家标准】 冲压件角度公差

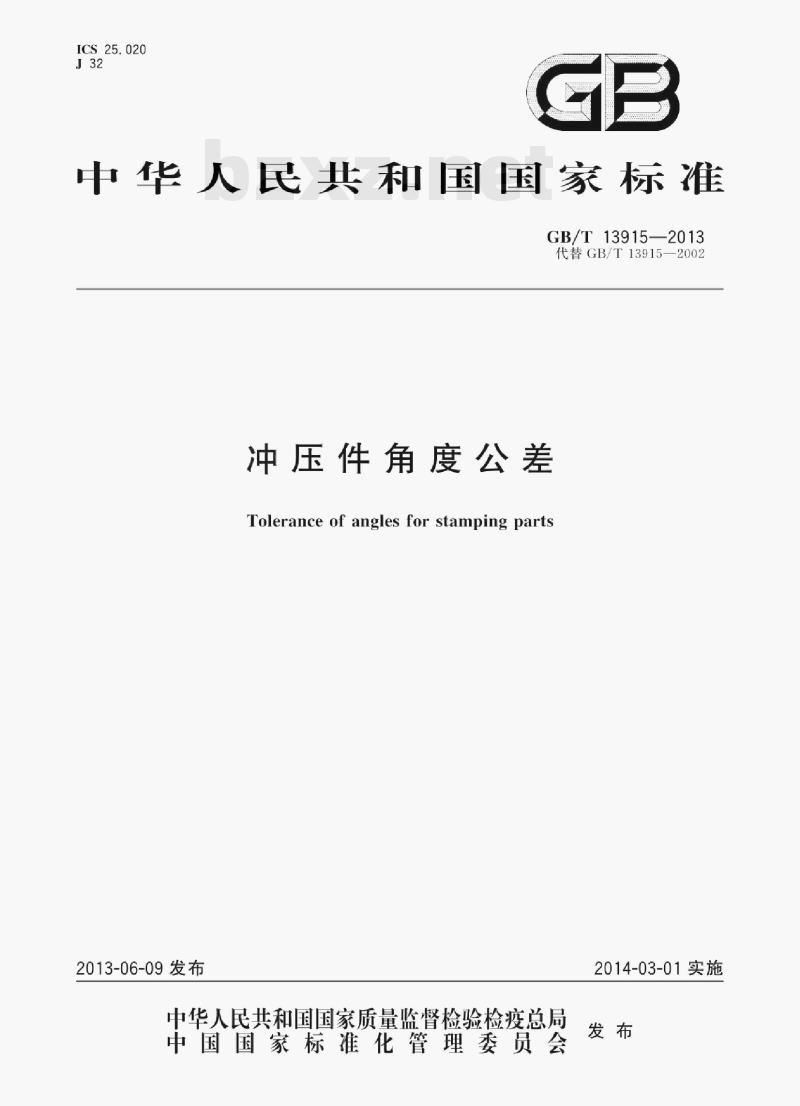

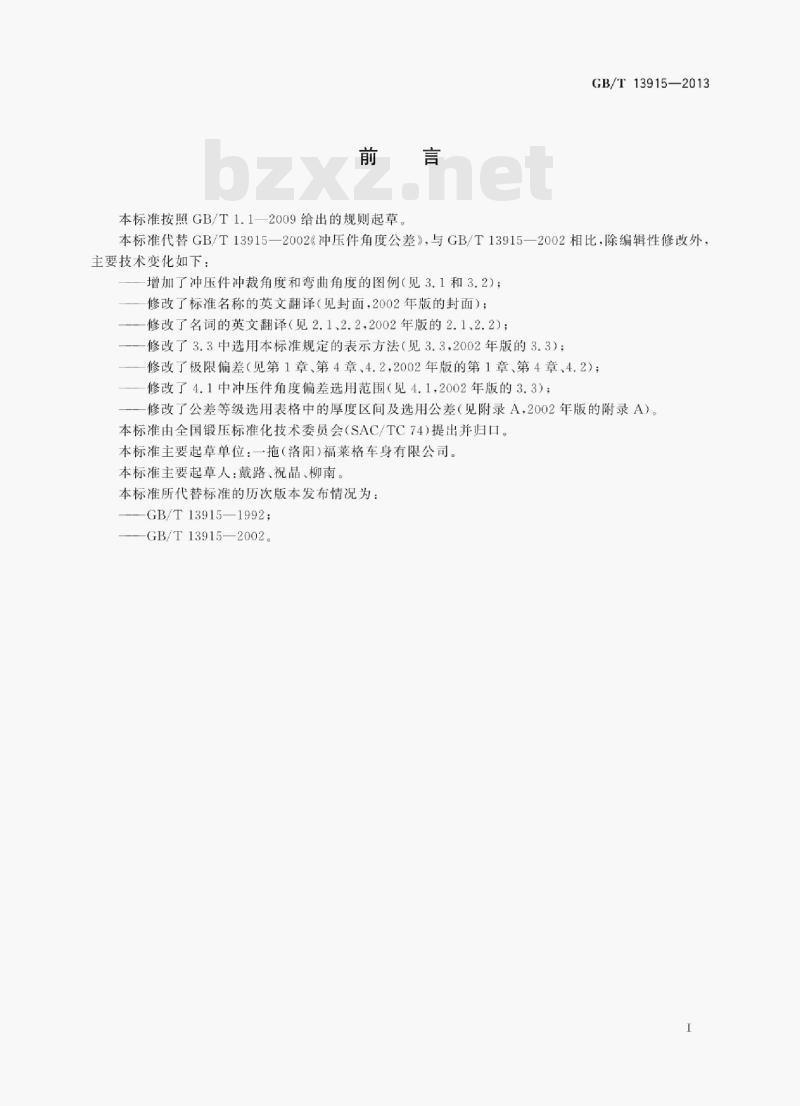

ICS 25.020 J32 GB 中华人民共和国国家标准 GB/T 13915—2013 代替 GB/T 13915—2002 冲压件角度公差 Tolerance of angles for stamping parts 2013-06-09发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2014-03-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替GB/T 13915—2002《冲压件角度公差》。与GB/T 13915—2002相比，主要技术变化如下： 增加了冲压件冲裁角度和弯曲角度的图例；修改了标准名称及相关术语的英文翻译；修改了冲压件角度表示方法及选用规则；调整了极限偏差及角度公差选用范围；修改了公差等级选用表中的厚度区间及对应公差值。 本标准由全国锻压标准化技术委员会（SAC/TC74）提出并归口。 本标准主要起草单位：一拖（洛阳）福莱格车身有限公司。 本标准主要起草人：戴路、祝晶、柳南。 本标准所代替标准的历次版本发布情况为：GB/T 13915—1992；GB/T 13915—2002。 1 范围 本标准规定了金属冲压件的角度公差等级代号、公差数值及偏差数值。 本标准适用于金属板材冲裁与弯曲的零件。 2 术语和定义 下列术语和定义适用于本文件。 2.1 冲压件冲裁角度 在平冲压件或成形冲压件的平面部分，经冲裁工序加工而成的角度。 2.2 冲压件弯曲角度 经弯曲工序加工而成的冲压件的角度。 3 冲压件角度公差等级、代号及数值 3.1 冲压件冲裁角度公差分为6个等级，即AT1至AT6。AT表示冲压件冲裁角度公差，等级代号用阿拉伯数字表示，从AT1至AT6依次降低。 冲压件冲裁角度公差数值按表1规定。应选择较短的边作为主参数。 表1 冲压件冲裁角度公差 短边尺寸L（mm） | AT1 | AT2 | AT3 | AT4 | AT5 | AT6 ≤10 | 0°40 | 1° | 1°20 | 2° | 3° | 4° >10～25 | 0°30 | 0°40 | 1° | 1°20 | 2° | 3° >25～63 | 0°20 | 0°30 | 0°40 | 1° | 1°20 | 2° >63～160 | 0°12 | 0°20 | 0°30 | 0°40 | 1° | 1°20 >160～400 | 0°5 | 0°12 | 0°20 | 0°30 | 0°40 | 1° >400～1000 | 0°4 | 0°6 | 0°12 | 0°20 | 0°30 | 0°40 >1000 | 0°4 | 0°6 | 0°12 | 0°20 | 0°30 | 0°40 图1 冲压件冲裁角度示例 3.2 冲压件弯曲角度等级分为5个等级，即BT1至BT5。BT表示冲压件弯曲角度公差，等级代号用阿拉伯数字表示，从BT1至BT5依次降低。 冲压件弯曲角度公差数值按表2规定。 表2 冲压件弯曲角度公差 短边尺寸L（mm） | BT1 | BT2 | BT3 | BT4 | BT5 ≤10 | 1° | 1°30 | 2°30 | 4° | 6° >10～25 | 0°40 | 1° | 2° | 3° | 4° >25～63 | 0°30 | 0°40 | 1°30 | 2° | 3° >63～160 | 0°16 | 0°20 | 1°15 | 1°30 | 2°30 >160～400 | 0°12 | 0°16 | 1° | 1°15 | 2° >400～1000 | 0°10 | 0°12 | 0°45 | 1° | 1°30 >1000 | 0°08 | 0°10 | 0°30 | 0°45 | 1° 图2 冲压件弯曲角度示例 3.3 采用本标准规定的未注角度公差，应在图样或技术文件中用本标准号及公差等级表示。例如选用BT4级公差等级时表示为：GB/T 13915—BT4。 4 冲压件角度偏差 4.1 可根据使用需要选用单向或双向偏差。 4.2 未注公差的角度偏差数值取表1、表2中公差值的一半，并冠以“±”号作为上下偏差。
