【GB国家标准】 产品几何量技术规范(GPS)形状和位置公差检测规定

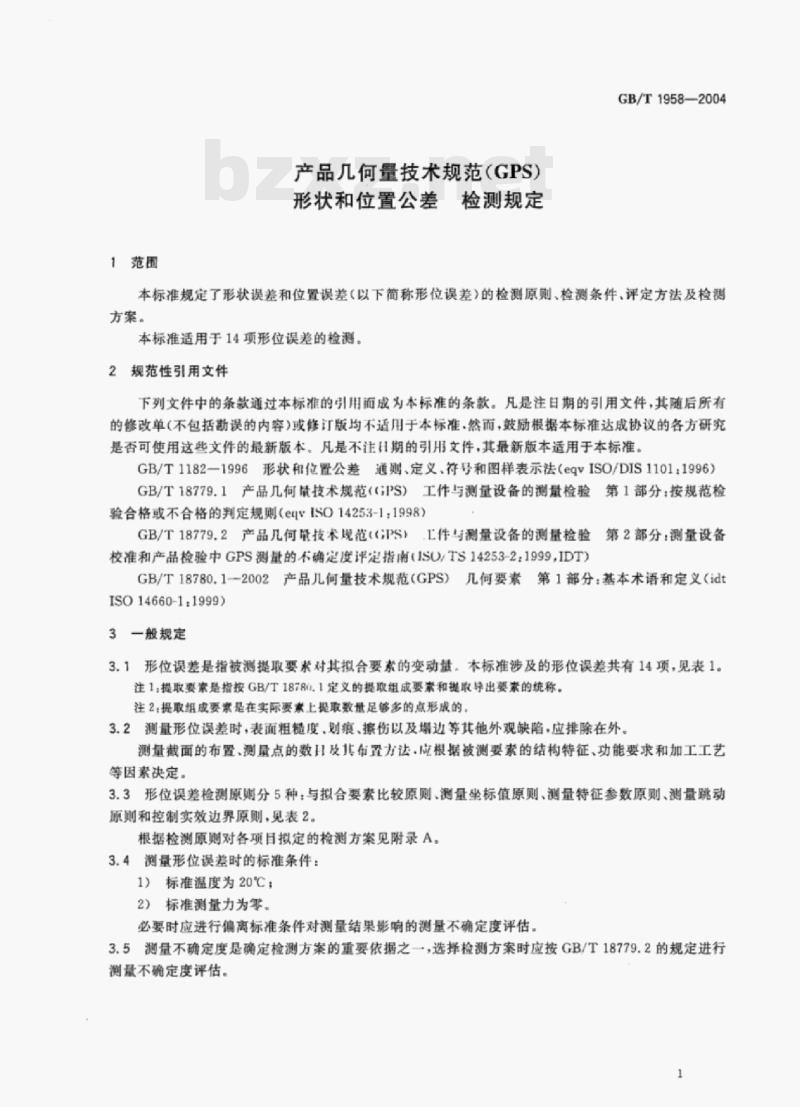

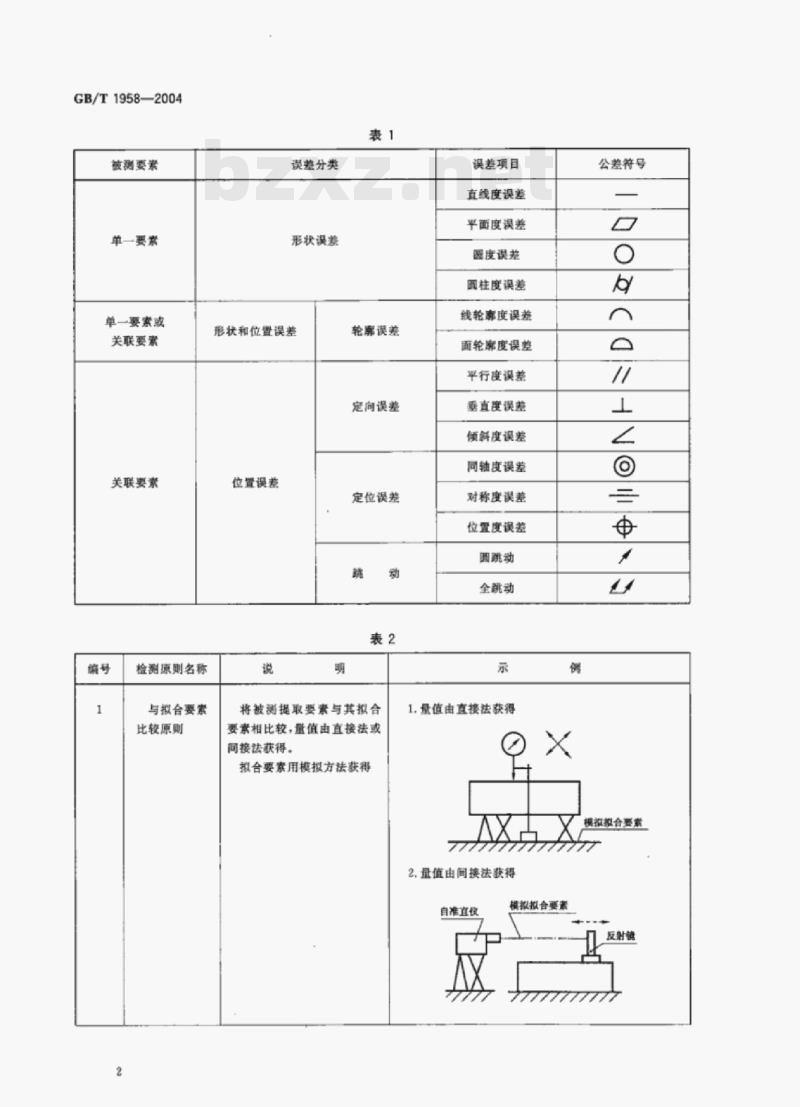

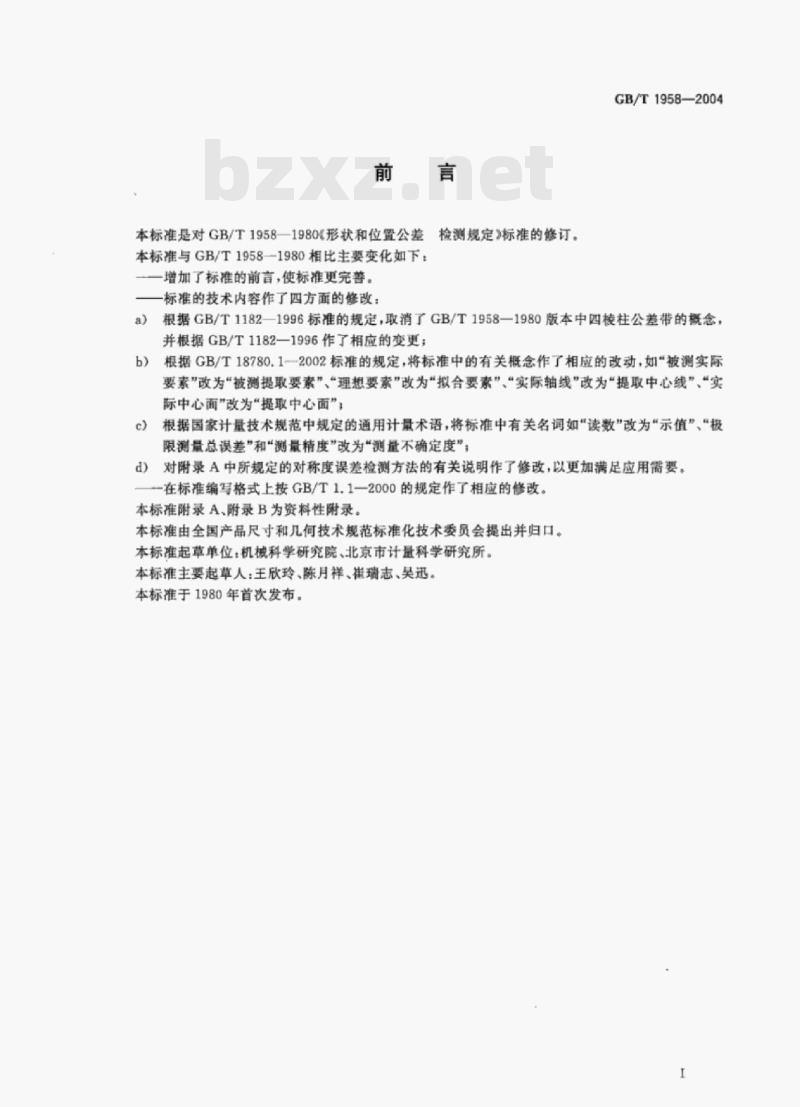

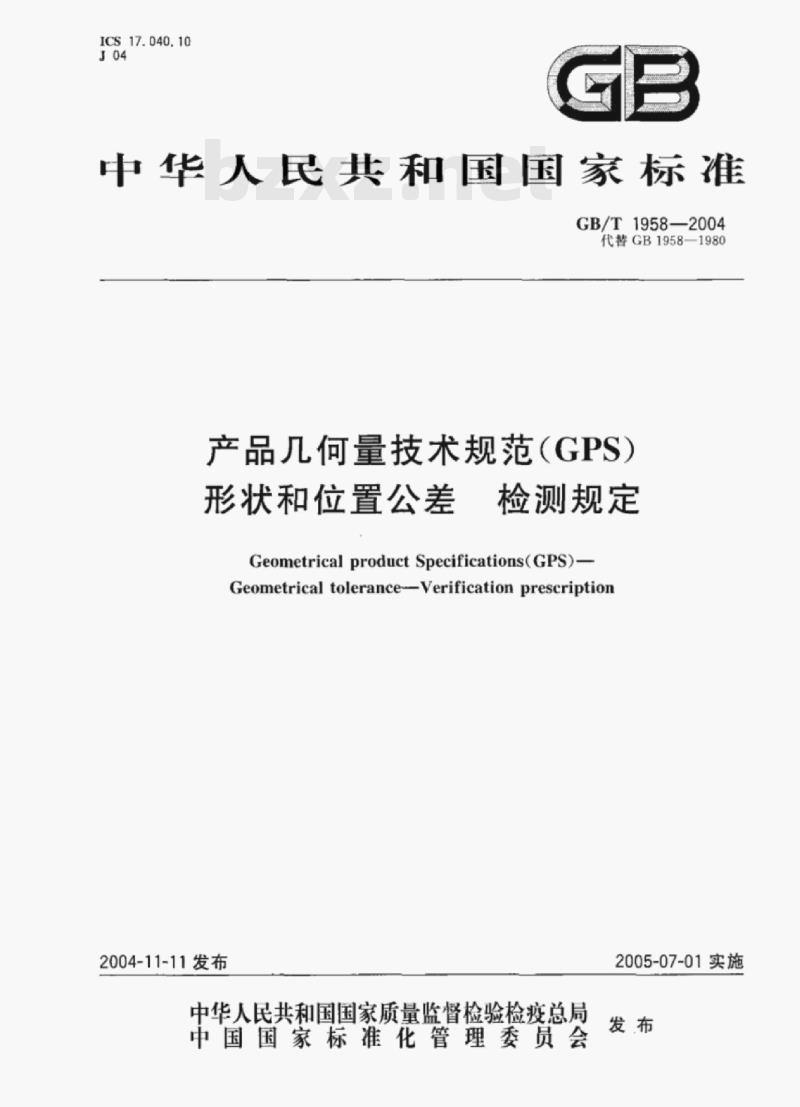

ICS 17.040.10 J04 GB 中华人民共和国国家标准 GB/T 1958—2004 代替 GB 1958—1980 产品几何量技术规范（GPS） 形状和位置公差检测规定 Geometrical Product Specifications (GPS) — Geometrical tolerance — Verification prescription 2004-11-11发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2005-07-01实施 发布 前言 本标准是对GB/T 1958—1980《形状和位置公差检测规定》的修订。 与GB/T 1958—1980相比，本标准主要变化如下：增加前言；根据GB/T 1182—1996取消四校柱公差带概念并作相应调整；根据GB/T 18780.1—2002修改相关术语，如“被测实际要素”改为“被测提取要素”，“理想要素”改为“拟合要素”，“实际轴线”改为“提取中心线”，“实际中心面”改为“提取中心面”；依据计量术语规范，将“读数”改为“示值”，“极限测量总误差”和“测量精度”改为“测量不确定度”；对附录A中对称度误差检测方法说明进行了修改；按GB/T 1.1—2000调整编写格式。 本标准附录A、附录B为资料性附录。 本标准由全国产品尺寸和几何技术规范标准化技术委员会提出并归口。 本标准起草单位：机械科学研究院、北京市计量科学研究所。 本标准主要起草人：王欣玲、陈月样、崔瑞志、吴迅。 本标准于1980年首次发布。 1 范围 本标准规定了形状误差和位置误差（以下简称形位误差）的检测原则、检测条件、评定方法及检测方案。 本标准适用于14项形位误差的检测。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单或修订版均不适用于本标准；鼓励使用最新版本。 GB/T 1182—1996 形状和位置公差通则、定义、符号和图样表示法（eqv ISO/DIS 1101:1996） GB/T 18779.1 产品几何量技术规范（GPS）工件与测量设备的测量检验 第1部分：合格与不合格判定规则 GB/T 18779.2 产品几何量技术规范（GPS）工件与测量设备的测量检验 第2部分：测量不确定度评定指南（idt ISO/TS 14253-2:1999） GB/T 18780.1—2002 产品几何量技术规范（GPS）几何要素 第1部分：基本术语和定义（idt ISO 14660-1:1999） 3 一般规定 3.1 形位误差是指被测提取要素对其拟合要素的变动量。本标准涉及的形位误差共有14项，见表1。 注：提取要素是按GB/T 18780.1定义的提取组成要素和提取导出要素的统称。 3.2 测量形位误差时，表面粗糙度、划痕、磕伤以及毛边等外观缺陷应予以排除。测量截面布置、测量点数量及布置方法应根据结构特征、功能要求及加工工艺确定。 3.3 形位误差检测原则分为五种：与拟合要素比较原则、量坐标值原则、测量特征参数原则、测量跳动原则和控制实体边界原则，见表2。 3.4 测量形位误差的标准条件：标准温度为20℃；标准测量力为零。必要时应评估偏离标准条件对测量结果的影响。 3.5 测量不确定度是选择检测方案的重要依据之一，应按GB/T 18779.2进行评估。 （后续表格与检测方案内容在原文中未完整识别）
