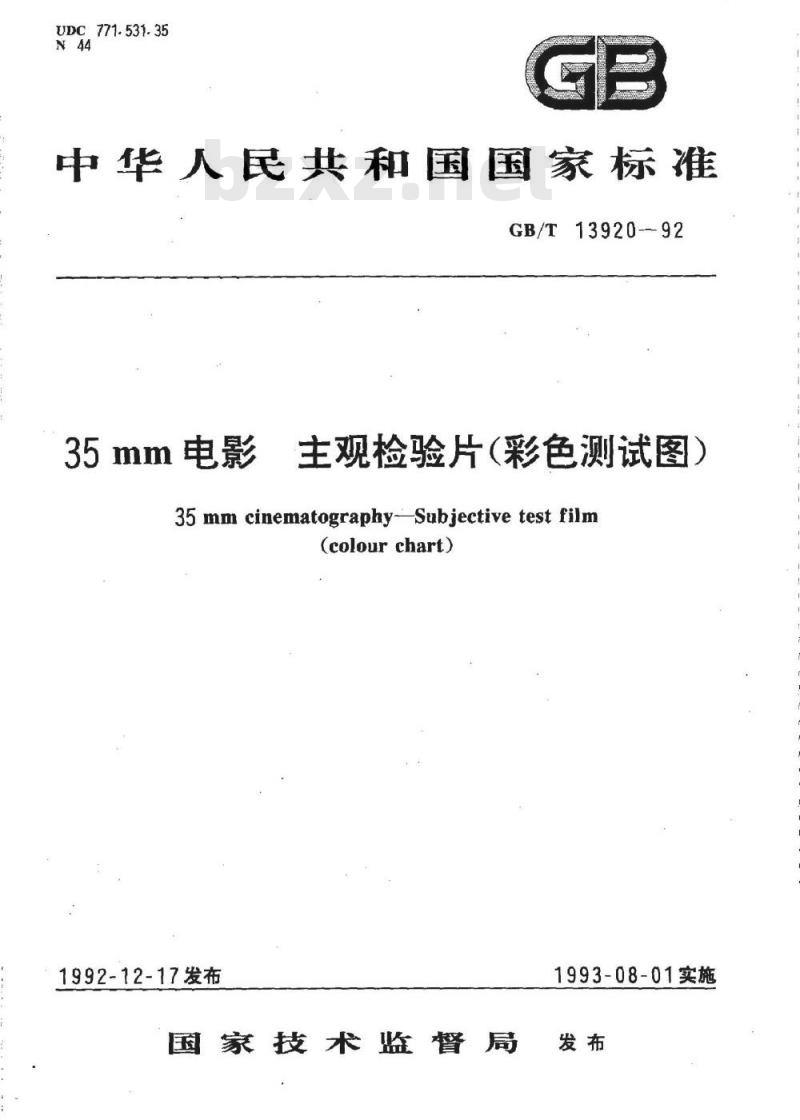

【GB国家标准】 35mm电影主观检验片(彩色测试图)

UDC 771.531.35
中华人民共和国国家标准
GB/T13920--92
35mm电影
主观检验片（彩色测试图）
35 mm cinematography--Subjective test film(colour chart)
1992-12-17发布
1993-08-01实施
国家技术监督局
中华人民共和国国家标准
35mm电影主观检验片（彩色测试图）35 mm cinematography-Subjective test film(colourchart)

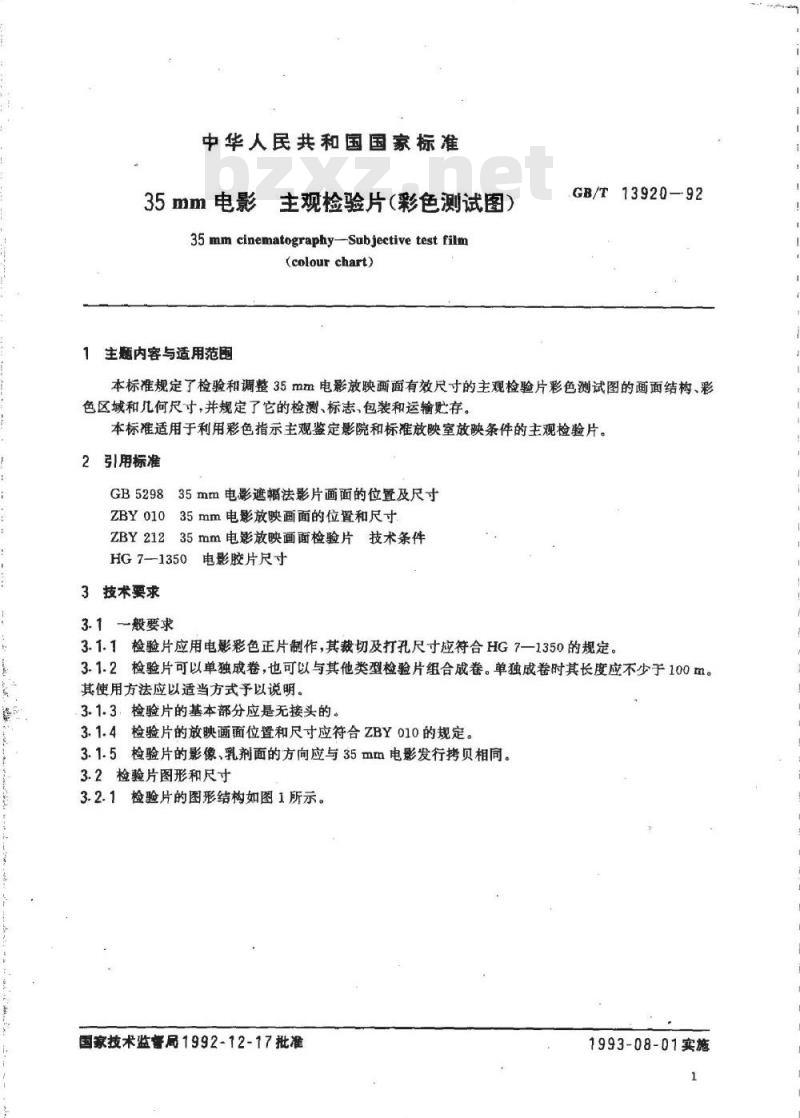

主题内容与适用范围
GB/T13920—92
本标准规定了检验和调整35mm电影放映画面有效尺寸的主观检验片彩色测试图的画面结构、彩色区域和儿何尺寸，并规定了它的检测、标志，包装和运输贮存本标准适用于利用彩色指示主观鉴定影院和标准放映室放映条件的主观检验片。2引用标准下载标准就来标准下载网
GB529835mm电影遮幅法影片画面的位置及尺寸ZBY01035mm电影放映画面的位置和尺寸ZBY21235mm电影放映画面检验片：技术条件HG7-1350电影胶片尺寸
3技术要求
3.1～般要求
3.1.1检验片应用电影彩色正片制作，其裁切及打孔尺寸应符合HG7—1350的规定。3.1.2检验片可以单独成卷，也可以与其他类型检验片组合成卷。单独成卷时其长度应不少于100m。其使用方法应以适当方式予以说明。3.1.3，检验片的基本部分应是无接头的。3.1.4检验片的放映画面位置和尺寸应符合ZBY010的规定。3.1.5检验片的影像、乳剂面的方向应与35mm电影发行拷贝相同。3.2检验片图形和尺寸

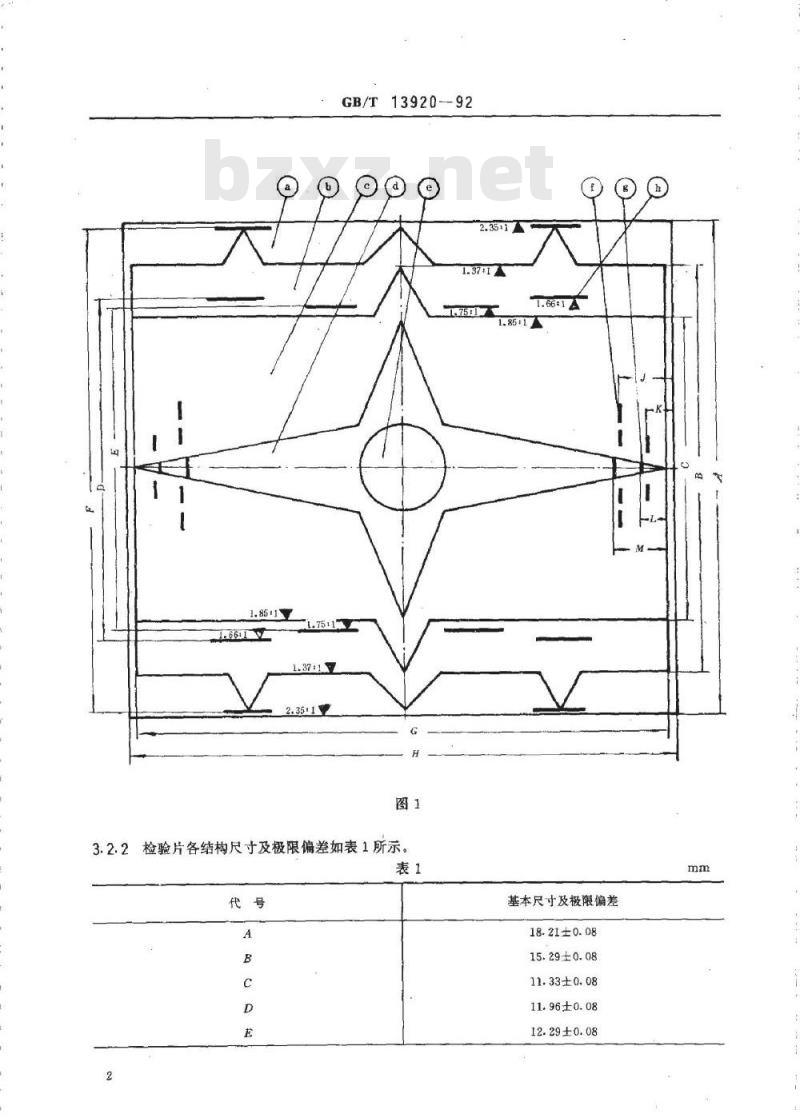

3.2.1检验片的图形结构如图1所示。国家技术监警局1992-12-17批准1993-08-01实施
13920-92
3.2.2检验片各结构尺寸及极限偏差如表1所示，表1
基本尺寸及极限偏差
18.21±0.08
15.29±0.08
11.33±0.08
11.96±0.08
12.29±0.08
GB/T13920—92

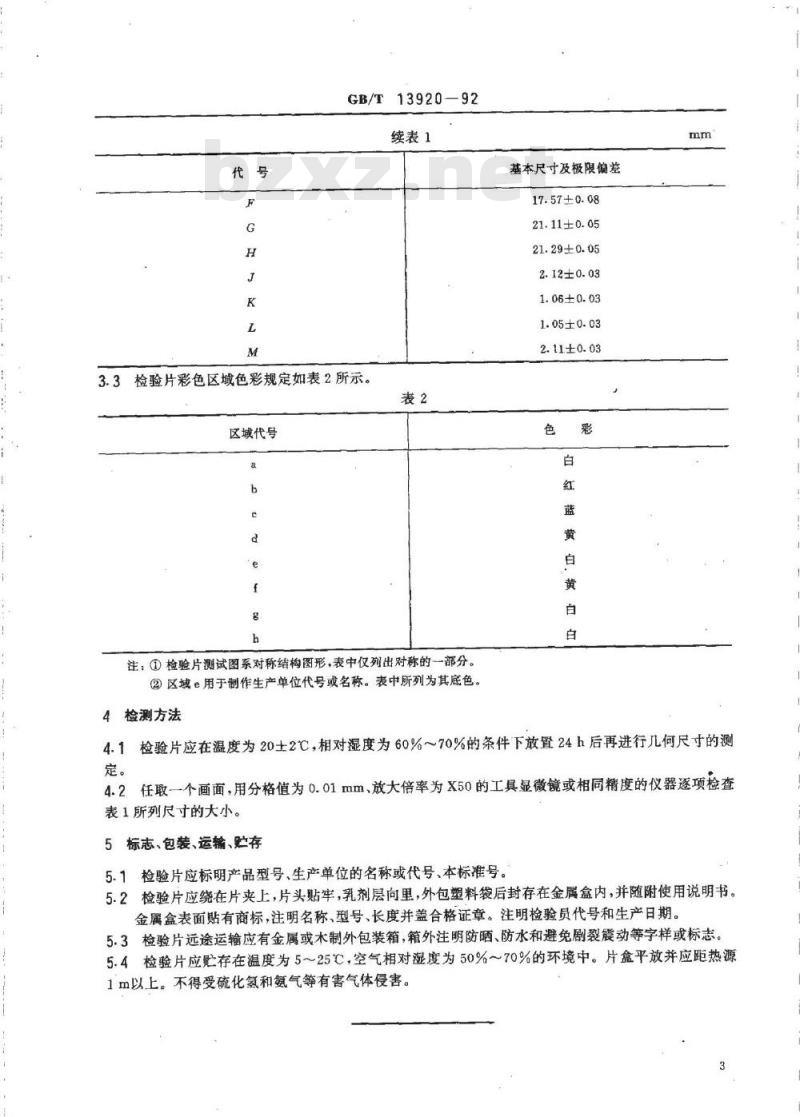

续表1
3.3检验片彩色区域色彩规定如表2所示。区域代号
注：①检验片测试图系对称绪构图形，表中仅列出对称的一部分。②区域e用于制作生产单位代号或名称。表中所列为其底色。4检测方法
基本尺寸及极限偏差
17.57±0.08
21.11±0.05
21.29±0.05
2.12±0.03
1.06±0.03
1.05±0.03
2.11±0.03
4.1检验片应在温度为20士2℃，相对湿度为60%～70%的条件下放置24h后再进行几何尺寸的测定。
4.2任取一个画面，用分格值为0.01mm、放大倍率为X50的工具显微镜或相同精度的仪器逐项检查表1所列尺寸的大小。
5标志、包装、运输、贮存
5.1检验片应标明产品型号、生产单位的名称或代号、本标准号。5.2检验片应绕在片夹上，片头贴牢，乳剂层向里，外包塑料袋后封存在金属盒内，并随附使用说明书。金属盒表面贴有商标，注明名称、型号、长度并盖合格证章。注明检验员代号和生产日期。5.3检验片远途运输应有金属或木制外包装箱，箱外注明防晒、防水和避免剧裂震动等字样或标志。5.4检验片应存在温度为5～25℃，空气相对湿度为50%～70%的环境中。片盒平放并应距热源1m以上。不得受硫化氢和氨气等有害气体侵害。附加说明：
GB/T13920-92

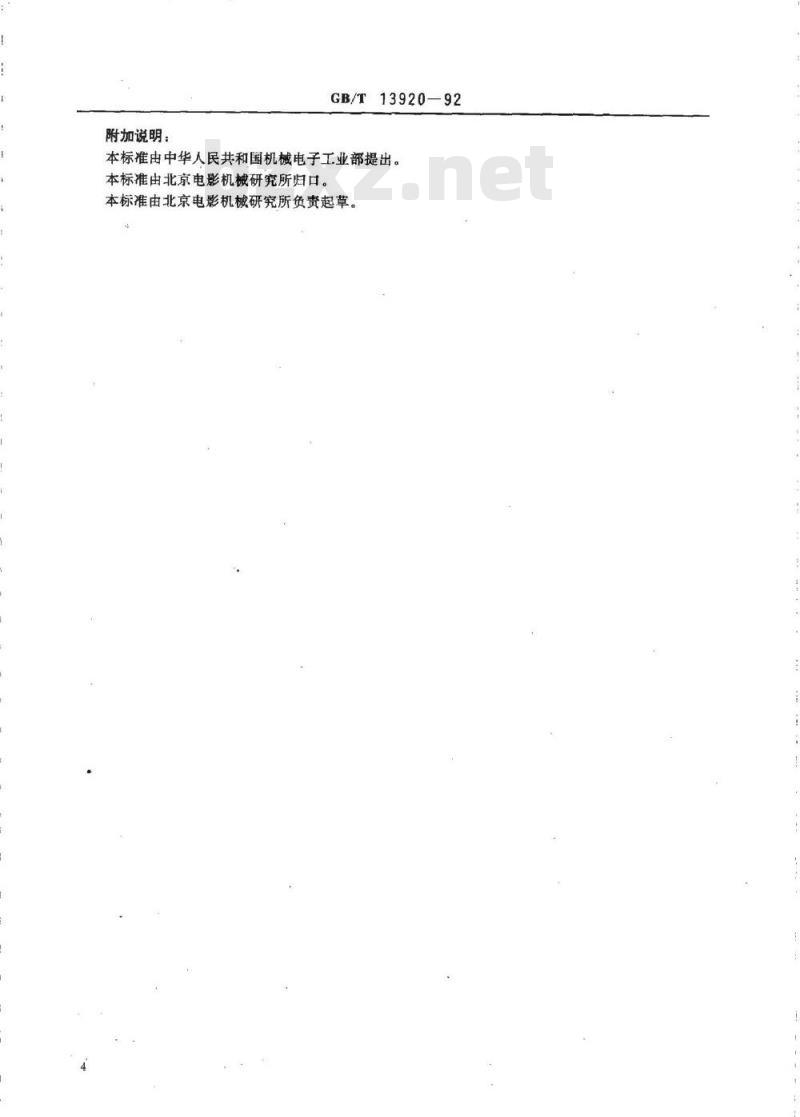

本标准由中华人民共和国机械电子工业部提出。本标准由北京电影机械研究所归口。本标准由北京电影机械研究所负责起草。（京）新登字023号
中华人民共和国
国家标准
35mm电影主观检验片（彩色测试图）GB/T13920—92
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印剿厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2
字数6于字
1993年8月第一版1993年8月第一次印刷印数1-2000
书号：155066·1-9487
定价0.90元
标目219-—13
260201
