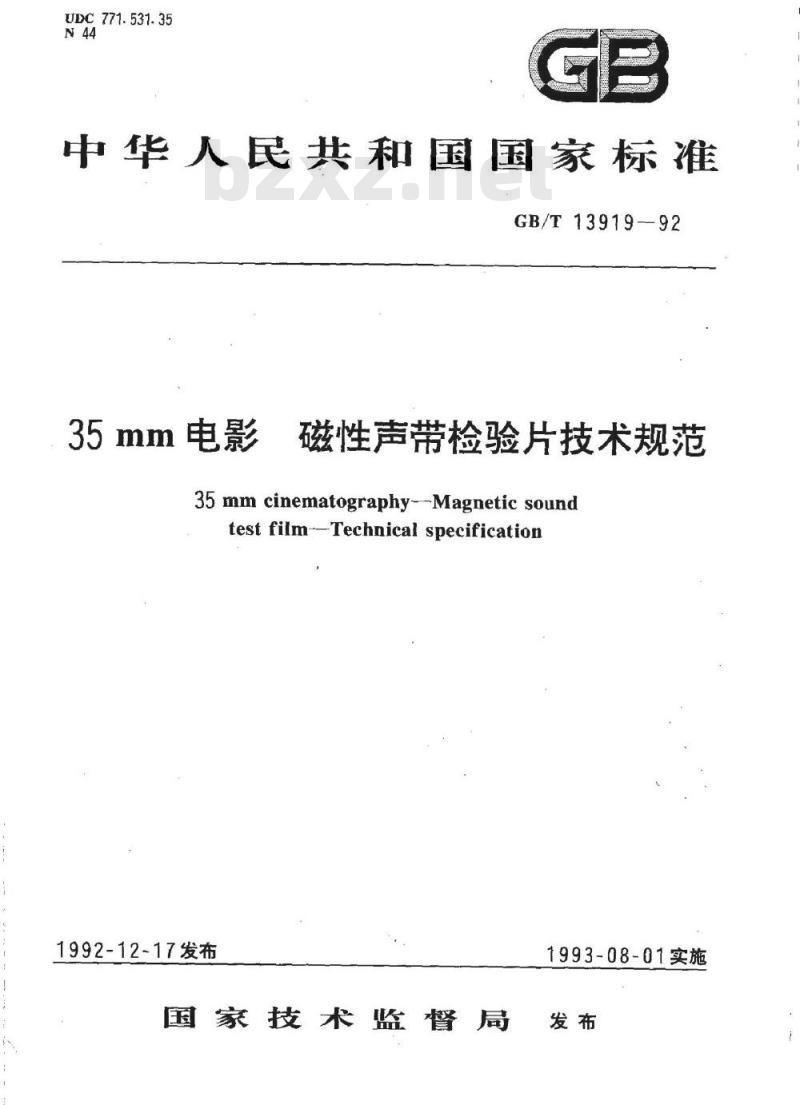

【GB国家标准】 35mm电影磁性声带检验片技术规范

UDC771.531.35
中华人民共和国国家标准
GB/T13919-92
35mm电影
磁性声带检验片技术规范
35 mm cinematography--Magnetic soundtest film--Technical specification1992-12-17发布
国家技术监督局
1993-08-01实施

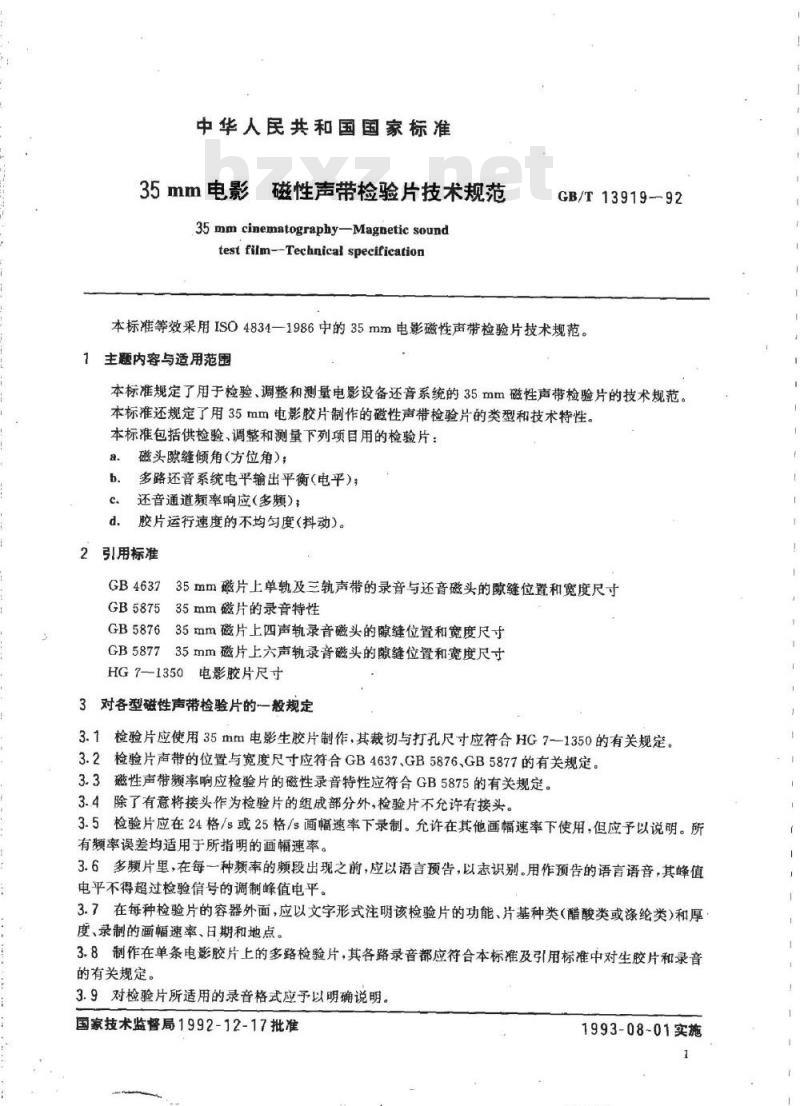

中华人民共和国国家标准
35mm电影磁性声带检验片技术规范35 mm cinematography—Magnetic soundtest film--Technical specificationGB/T13919--92
本标准等效采用ISO4834—1986中的35mm电影磁性声带检验片技术规范。主题内容与适用范围
本标准规定了用于检验、调整和测量电影设备还音系统的35mm磁性声带检验片的技术规范。本标准还规定了用35mm电影胶片制作的磁性声带检验片的类型和技术特性本标准包括供检验、调整和测量下列项目用的检验片：a.
磁头隙缝倾角(方位角）；
多路还音系统电平输出平衡（电平）还音通道频率响应（多频）；
胶片运行速度的不均匀度(抖动）。2引用标准
GB463735mm磁片上单轨及三轨声带的录音与还音磁头的隙缝位置和宽度尺寸GB587535mm磁片的录音特性
GB587635mm磁片上四声轨录音磁头的隙缝位置和宽度尺寸GB587735mm磁片上六声轨录音磁头的隙缝位置和宽度尺寸HG7—1350电影胶片尺寸
3对各型磁性声带检验片的一般规定3.1检验片应使用35mm电影生胶片制作，其裁切与打孔尺寸应符合HG7-1350的有关规定。3.2检验片声带的位置与宽度尺寸应符合GB4637、GB5876,GB5877的有关规定。3.3磁性声带频率响应检验片的磁性录音特性应符合GB5875的有关规定。3.4除了有意将接头作为检验片的组成部分外，检验片不允许有接头。3.5检验片应在24格/s或25格/s面幅速率下录制。允许在其他画幅速率下使用，但应予以说明。所有频率误差均适用于所指明的画幅速率。3.6多频片里，在每一种频率的题段出现之前，应以语言预告，以志识别。用作预告的语言语音，其峰值电平不得超过检验信号的调制峰值电平。3.7在每种检验片的容器外面，应以文字形式注明该检验片的功能、片基种类（醋酸类或涤纶类）和厚度、录制的画幅速率、日期和地点。3.8制作在单条电影胶片上的多路检验片，其各路录音都应符合本标准及引用标准中对生胶片和录音的有关规定。
3.9对检验片所适用的录音格式应予以明确说明国家技术监督局1992-12-17批准1993-08-01实施
GB/T13919-92

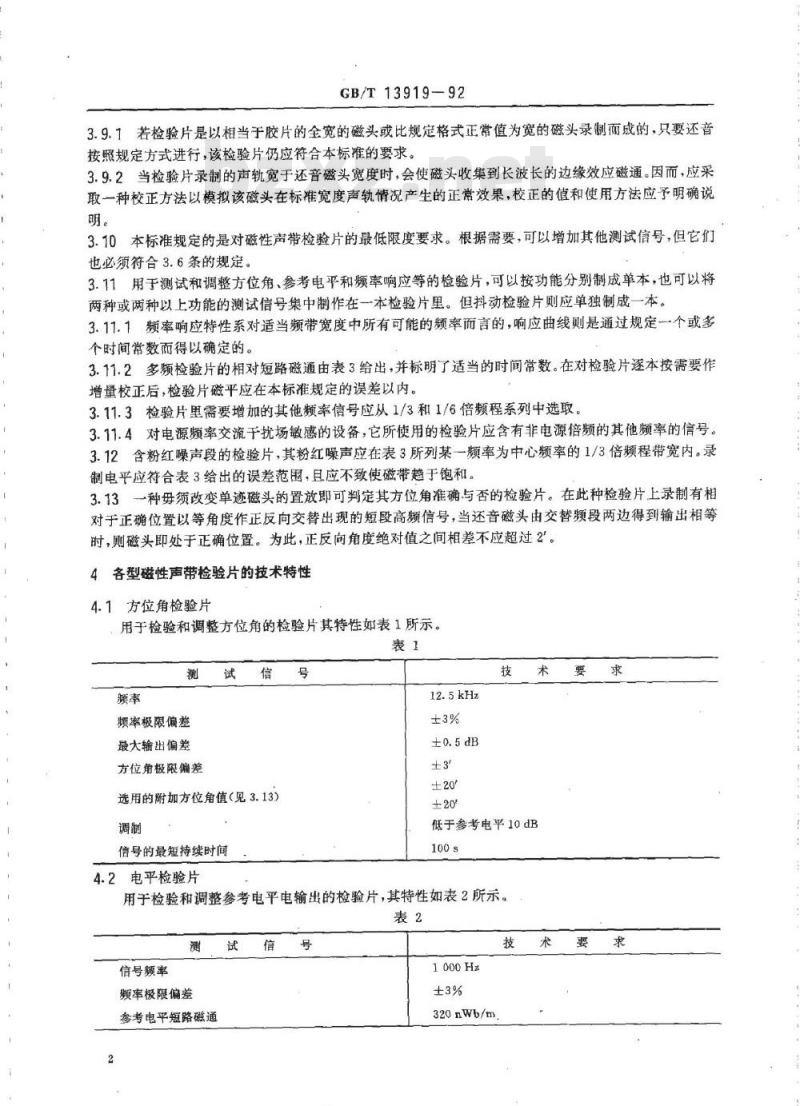

3.9.1若检验片是以相当于胶片的全宽的磁头或比规定格式正常值为宽的磁头录制而成的，只要还音按照规定方式进行，该检验片仍应符合本标准的要求。3.9.2当检验片录制的声轨宽于还音磁头宽度时，会使磁头收集到长波长的边缘效应磁通。因而，应采取一种校正方法以模拟该磁头在标准宽度声轨情况产生的正常效果，校正的值和使用方法应予明确说明。
3.10本标准规定的是对磁性声带检验片的最低限度要求。根据需要，可以增加其他测试信号，但它们也必须符合3.6条的规定。
3.11用于测试和调整方位角、参考电平和频率响应等的检验片，可以按功能分别制成单本，也可以将两种或两种以上功能的测试信号集中制作在一本检验片里。但抖动检验片则应单独制成一本。3.11.1频率响应特性系对适当频带宽度中所有可能的频率而言的，响应曲线则是通过规定个或多个时间常数而得以确定的。
3.11.2多频检验片的相对短路磁通由表3给出，并标明了适当的时间常数。在对检验片逐本按需要作增量校正后，检验片磁平应在本标准规定的误差以内。3.11.3检验片里需要增加的其他频率信号应从1/3和1/6倍频程系列中选取。3.11.4对电源频率交流于扰场敏感的设备，它所使用的检验片应含有非电源倍频的其他频率的信号。3.12含粉红噪声段的检验片，其粉红噪声应在表3所列某一频率为中心频率的1/3倍频程带宽内。录制电平应符合表3给出的误差范围，且应不致使磁带趋于饱和。3.13一种母须改变单迹磁头的置放即可判定其方位角准确与否的检验片。在此种检验片上录制有相对于正确位置以等角度作正反向交替出现的短段高频信号，当还音磁头由交替频段两边得到输出相等时，则磁头即处于正确位置。为此，正反向角度绝对值之间相差不应超过2'。4各型磁性声带检验片的技术特性4.1方位角检验片
用于检验和调整方位角的检验片其特性如表1所示。表1
测试信号
频率极限偏差
最大输出偏差
方位角极限偏差
选用的附加方位角值（见3.13）调制
信号的最短持续时间
低于参考电平10dB
4.2电平检验片
用于检验和调整参考电平电输出的检验片，其特性如表2所示。表2
信号频率
率极限偏差
参考电平短路磁通
1000Hz
320nWb/m
磁通极限偏差
最大输出偏差
最大总谐波失真
最大计权抖晃率
信号持续时间

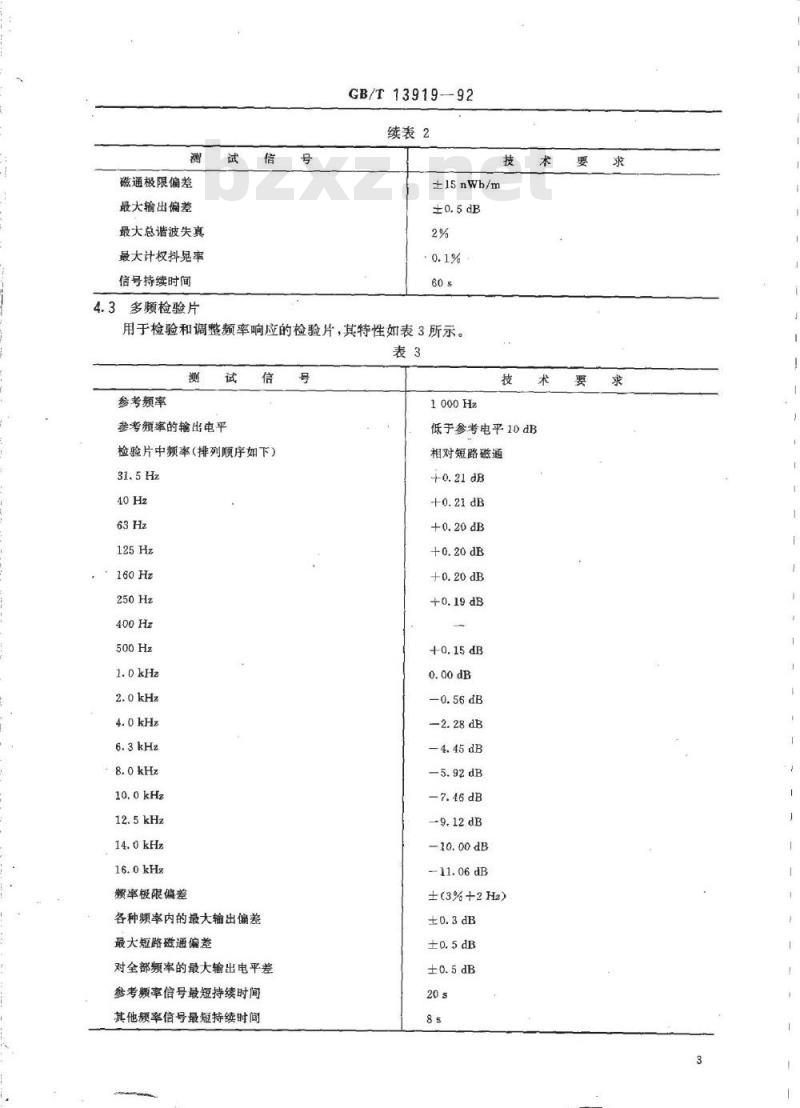

4.3多频检验片
试信号
GB/T13919—92
续表2此内容来自标准下载网
±15nWb/m
用于检验和调整额率响应的检验片，其特性如表3所示。表3
参考频率
参考额率的输出电平
检验片中频率（排列顺序如下）31.5Hz
频率极限偏差
各种频率内的最大输出偏差
最大短路磁通偏差
对全部额率的最大输出电平差
参考频率信号最短持续时间
其他频率信号最短持续时间
1000Hz
低于参考电平10dB
相对短路磁遁
—4.45 dB
±(3%+2H2)
GB/T13919-—92

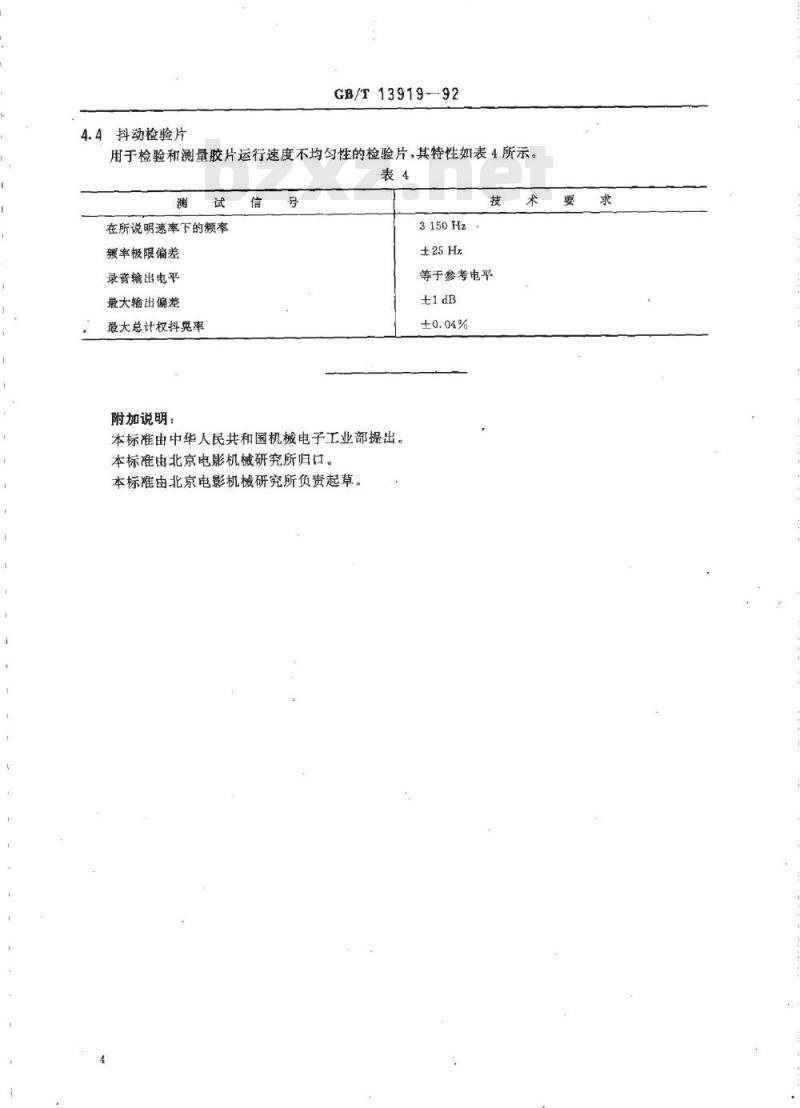

抖动检验片
用于检验和测量胶片运行速度不均匀性的检验片，其特性如表4所示。表4
在所说明速率下的频率
频率极限偏差
录音输出电平
最大输出偏差
最大总计权抖晃率
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由北京电影机械研究所归口。本标准由北京电影机械研究所负责起草。3150Hz
±25Hz
等于参考电平
（京）新登字023号
中华人民共和国
国家标准
35mm电影磁性声带检验片技术规范GB/T1391992
中国标准出版社出版
(北京复外三里河)
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数7千字1993年5月第一版 1993年5月第一次印刷印数1-2000
书号：155066·1-9486定价0.90元*
标目215--30
