【YD通讯标准】 点对多点微波设备安装工程验收规范

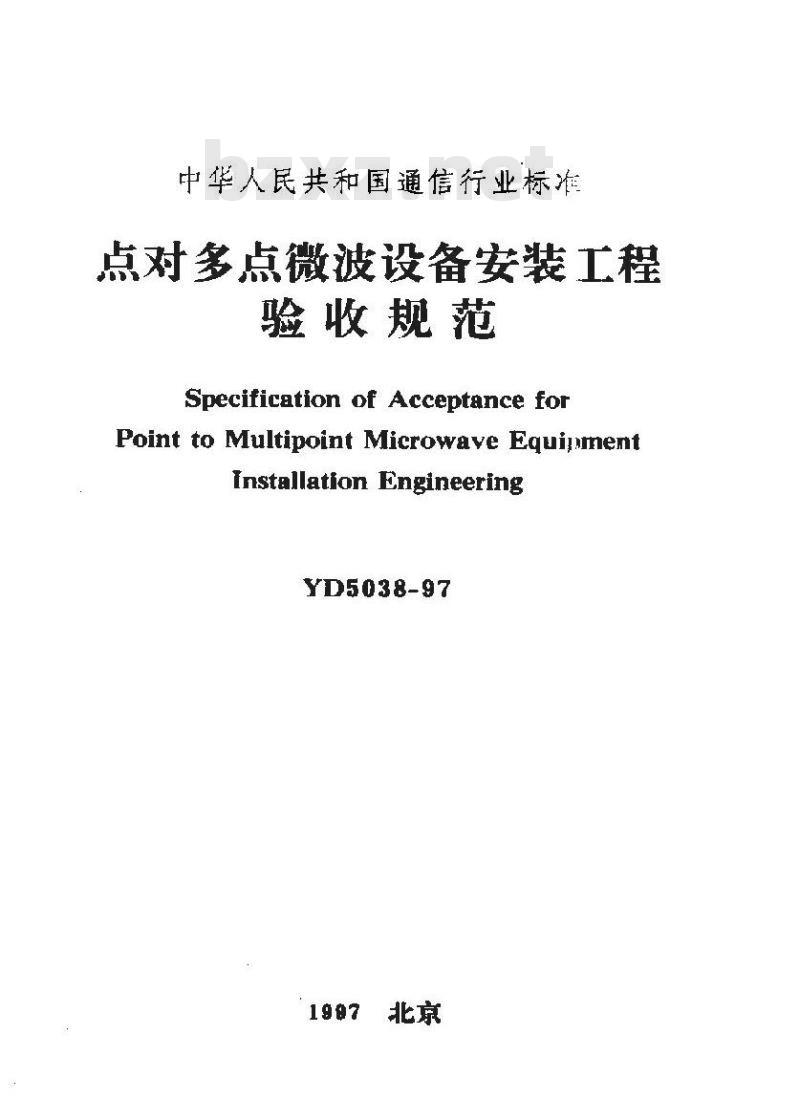

中华人民共和国通信行业标准
点对多点微波设备安装工程
验收规范
Specification of Acceptance forPoint to Multipoint Microwave EquipinentInstallation Engineering
YD5038-97

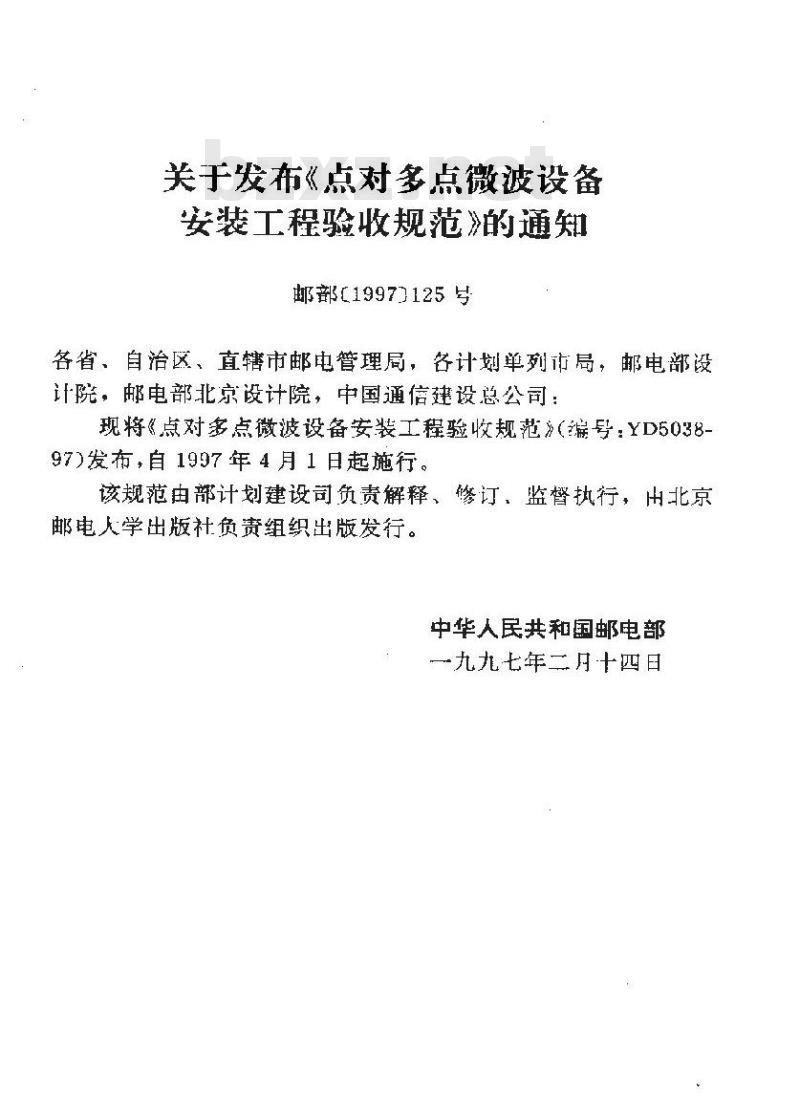

关于发布《点对多点微波设备
安装工程验收规范》的通知
邮部19977125号
各省、自治区、直辖市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将《点对多点微波设备安装工程验收规范》（编号：YD5038-97发布，自1997年4月1日起施行。该规范由部计划建设司负责解释、修订、监督执行，出北京邮电人学出版社负责组织出版发行。中华人民共和国邮电部
一九九七年二月十四日

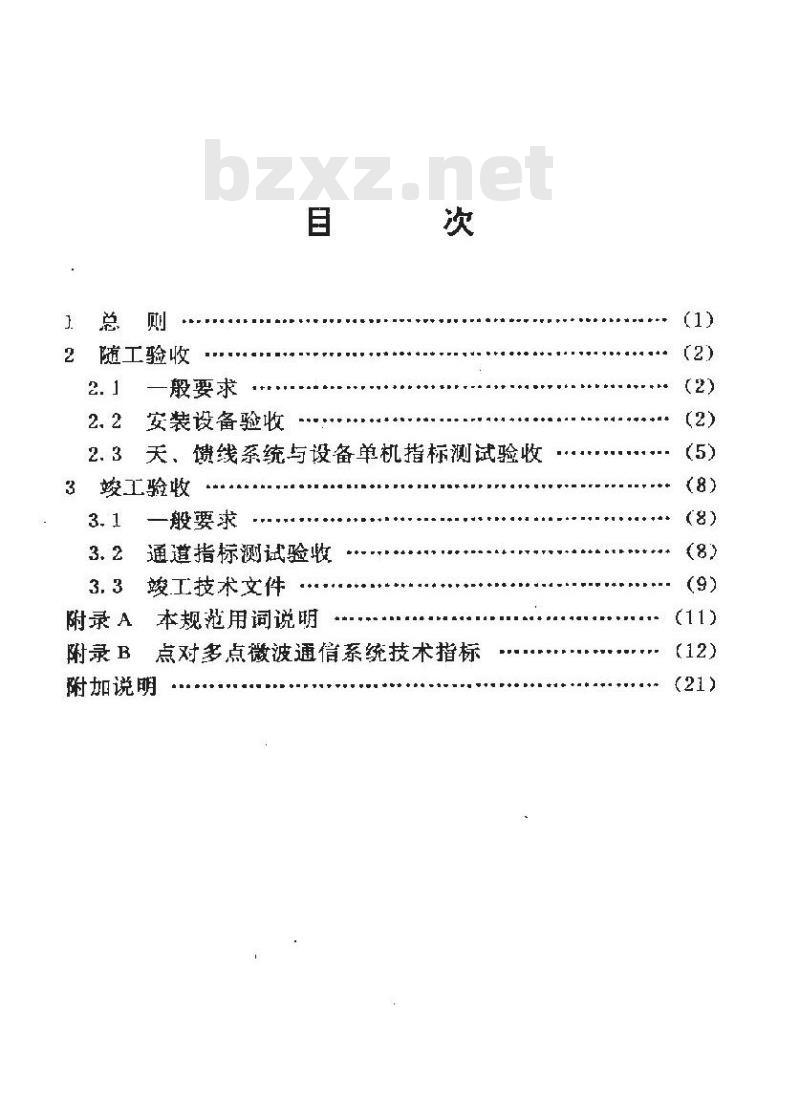

随工验收
般要求
安装设备验收
天，馈线系统与设备单机指标测试验收3竣工验收
附录A
附录 B
般要求
通道指标测试验收
竣工技术文件
本规范用词说明
点对多点微波通信系统技术指标附加说明

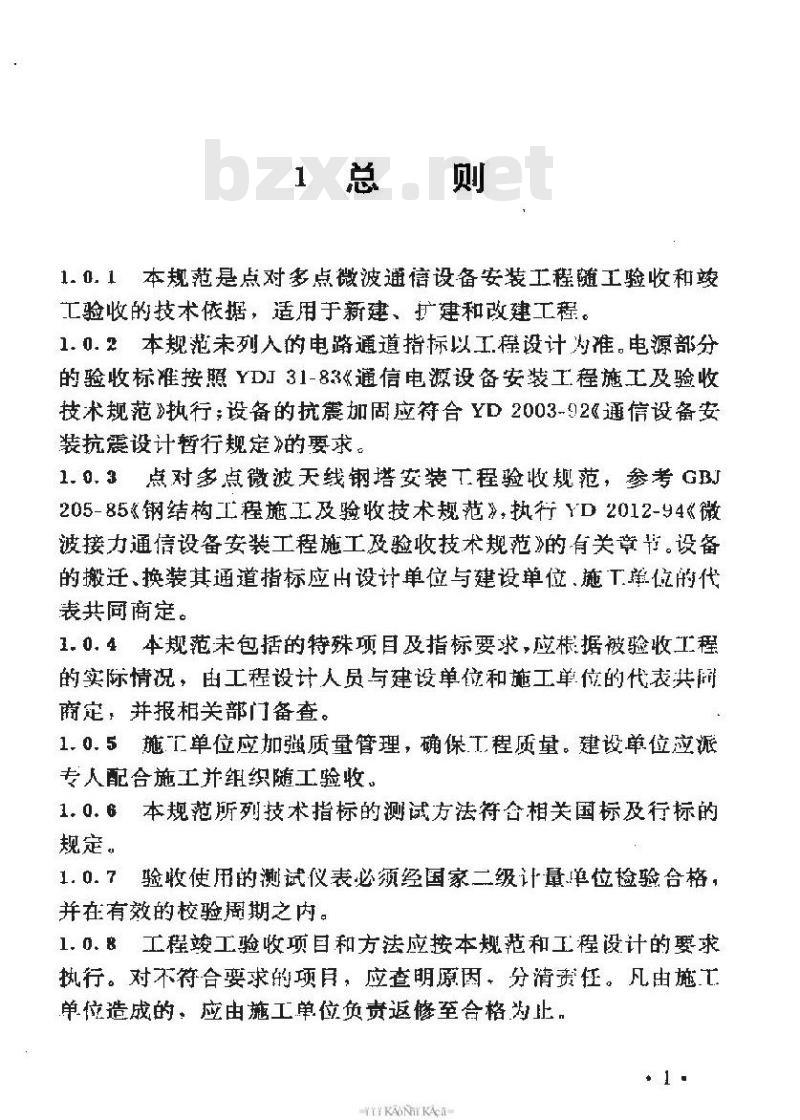

1总则
1.0.1、本规范是点对多点微波通蓓设备安装工程霾工验收和露汇验收的技术依据，适油于新建、打建和改建工程，1..2本规范未列人的电路通道指标以工设计对准，申源部分的验收标准按照YDJ31-83《通信电源设备安装工程施工及验收技术规范》执行；设备的抗震加固应符合YD2003-92《通信设备安装抗熊设计暂行规群的要求
1.0.3点对多点微波天线钢塔安装程验收规范，参考GB205-85钢结构工程施瓶.及验收技术规范，热行YD2012-94《微波接力通信设备安装工程施工及验收技术规范的有关章节。设备的搬迁，换装其通道指标应出设计单位与建设单位，施趋危的代表共同商定。
1.0.4本规范未包括的特殊项目及指标要求，根据被骏验收工程的实际情况，由工程设计人员与建设单位和施工单位的代表共商蔚定，并报相关部备香。
1.0.5施1单莅应加强质量撑理，确保程质量。建设单使应专人配合施工并组织随工验
1.0.6本规范所列技术指标的测试方法符合相关国标及行标的规定。
1.0.7验收使用的谢试仪表必须经国家二级计量单位检验合格，并在有效的校验固期之内。
1.0。工程工验收项目和方法应按本规范和工程设计的翼求斑行。对不特合娶求拍项耳，应香明原因，分清任。凡由施工单位造成的：应由施工单位负责返修至合格对上，1
YYKAONTKAca

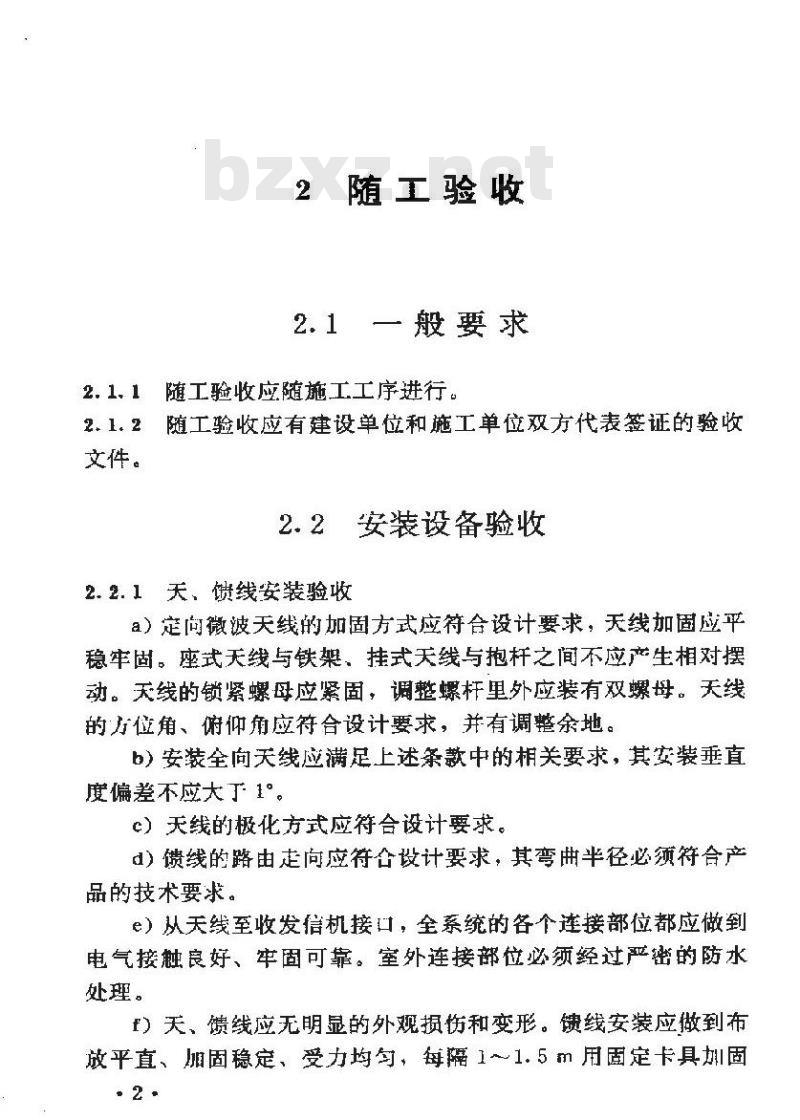

2随工验收
2.1一般要求
随工验收应随施工工序进行
随工验收应有建设单位和施工单位双方代表签证的验收2. 1. 2
文件。
2.2安装设备验收
2.2.1天、馈线安装验收
a）定向微波天线的加固方式应符合设计要求，天线加固应平稳牢固。座式天线与铁架、挂式天线与抱杆之间不应产生相对摆动。天线的锁紧螺母应紧固，调整螺杆里外应装有双螺母。天线的方位角、俯仰角应符合设计要求，并有调整余地。b）安装全向天线应满足上述条款中的相关要求，其安装垂直度偏差不应大丁1°。
c）天线的极化方式应符合设计要求。d）馈线的路由走向应符合设计要求，其弯曲半径必须符合产品的技术要求。
e）从天线至收发信机接口，全系统的各个连接部位都应做到电气接触良好、牢固可靠。室外连接部位必须经过严密的防水处理。
f）天，馈线应无明显的外观损伤和变形。馈线安装应做到布放平直、加固稳定、受力均匀，每1～1.5m用固定卡具加固.2
一软。
名）馈线系统应按设计要求进行防雷接地处理，馈线安装接地卡部位，不得变形，并经过恶籍的防水处理，）当馈线垂直穿入机房时，在洞口处应按设计要求加固，洞口应来敢防措瓶：当馈线水平穿人机房时，其洞口应装保护框，待线加固后封闭，封闭不得损伤馈线。保护框及封闭板应与墙壁颜色协调。
i）需充气的馈线必须做气闭试验。整条馈线内应充以干燥气体，许最大气压为20kPa，在24h内允许气压降低，但不应低于5kPa。
2.2.2设备安装验收
）立式机柜或挂式机箱的安位置、排刻预厚均应符合设计要求。机柜或机箱的安装必须牛固稳定，加固应符合设计的抗震要求。
b）立式机柜与同刻机架应成一条直线，无明显参差不齐，整列机架允许偏差为3mm。机柜的安装垂直度应满足上，下偏差不大于机柜高度的千分之·。
）挂式机箱的承载体必须坚固（如：建筑承重墙，柱等），具有长期稳固性。挂式机箱装于室外时，应装有避阳板：2.2.3电缆走道安装验收
a）电缆走道的安装位置和度应符台设计要求。b）电缆走道应与机列平行，水平走道每米充许偏差为2mm：艳条电缆走道应无明显起伏和斜现象：c）吊挂或支撑每隔1.5~2m设置一处，安装应整齐牢固。吊杆自身不但要直，而耳应与电缆走道垂直。d）垂直走遵每来充许垂直偏差为2 m，并应与水平道的连接垂直。
e）电缆走道的终端必须按设计要求做终端加固。f）室内电缆走道穿越墙洞或楼板时，孔洞四周应加装保·3.
-YYKAONYKAea
护框。
2.2.4电缆布放验收
a）布放设备电缆的型号与规格、路由走向、位置，均应符合设计要求。电缆必纳排刻整齐，转弯圆滑、外皮无损。）电缆的弯曲半径应符合产品的技术要求。C电缆道布放电缆必须绑扎。绑扎后的电缆应排刻繁密外观整齐，
缆搏道布放电缆可以不绑，付槽内电缆应顶直，不溢出槽道，尽量不交叉。
e）设备电缆与电源电缆应分走道布放，如必须同走道布放时，斑有适当的分离措施。
f）PCM电缆与电缆头的组装应牢固电气接触良好名）用户线电缆与接线端子采用绕接连接方式时，应符合如下要求
）绕线应紧，但不得出现聋线。（2）绕接芯线应从端子根部开始，不接触端子的芯线部分不官露铜，芯线不得有明显摄伤。（3）每根芯线在端子上绕接的圈数为：线径为0.4~~0.5mm绕6~8圈线径为0.61.0mm，绕4~~6圈。h用户线电缆与接线端子采来用卡接连接方式时，卡接工厚必须一一次完成，多余线头必须同时被切断，设备直流电源线连接要求：
（）直流电源线应连接固，电气接良好。(2）芯线间和芯线与地间的绝缘电阻不小于1M2。(3）正，负线两端应有统-一的红、蓝标志。红色为止、蓝色为负。
2.3天、馈线系统与设备
单机指标测试验收
2.3.1天，馈线系统指标测试验收a）接收场强实测值应不低于设计计算值2dB：举低于2B以上时，应查明原因。
b）天线及馈线系统在工作频段内的电压驻波应符合设计要求。
c）在工作频段内馈线系统的衰耗值应符合设计要求，2.3.2设备单机测试验收前的设备输查与通电试a）设备部件应清洁，安装位置正确b）设备的所有端了插接应正确，各部件间的连接正确可靠。）设备的输入真流电源电压应符合设备的技术要求，极性连接正确。
d）防静电设施有效，
e）更换设备电源熔断器时，必须型号、规格相同，严禁以大代小。当连续两次烧毁熔断器时，必须停机查明原医，排除故障后再行试验，并做好记录。
2.3.3设备单机指标测试验收
a）设备测试验收指标应满足设计及相关国标，行标的要求。b）常规测试验收项目：
（1）收发信机：
：发信功率（双工器公共端口处）·发信工作频率
·接收机正带接收电平
·接收机门限电平
·调制频偏（仅适用于点对多点模拟微波设备）.5
YYKAONIKAa
(2）接口：
·音频二线：
回波损耗
纵向平衡
相对电平
用户站用户线馈电电压
用广站铃流
·音频四线：
回波损耗
纵向平衡
相对电平
·数字中继接口（2Mbit/s，只适用于点对多点数字微波设备）：
输出波形
时钟频率
回波损耗
）参考测试验收项目：
（1）收发信机：
·发信频率稳定度
·本振频率偏差
，接收机噪声系数
·杂散(包括谐波)电平
“中频频率
（2）接口：
·音频二线阻抗
·音频四线阻抗
，数字中继接口（2Mbit/s，只适用于点对多点数字微波设备)：
允许输入抖动下限
无输入抖动时的输出抖动
抖动转移特性
YKAONKAa
3竣工验收
3.1—般要求　
3.1.1点对多点微波设备安装工程竣验收作应在电路通道调测完毕，并达到工程设计要求后进行。竣工验收前，施工单位，应将工技术文件提交辩设单位，由建设单能组织人最进行该丁程的峻工验收.L作。
3。1.2工程竣工验收时版对房做如下复查a）施工现场已清理、打扫完毕。b）楼板及墙的电缆走道孔洞施工完毕后应用防火材料封闭，其颜色与环境相协调。
c）机房环境条件应满足设计要求，d）机房内严禁存放易燃、易爆等危品。机房内必须配备有效的消防器材。
3.2通道指标测试验收
通道措标应符合设计要求。
点对多点模拟微波通道指标试验收项目：a）音频用户通路（二线或四线收/发）：（1）音频接口电平：
·发送电平
·接收电平
（2）音频通路空闲信道噪声（加权）；8.
（3）可懂串音。
b）数据用户通路：
（1）传输速率；
(2）差错率。
c）备用设备倒换性能试验。
d）遥信、遥测、遥控及各项管理功能试验。点对多点数字微波通道指标测试验收项目：3. 2. 3
a）61kbit/s数疗通道误码特性：（1）严重误码秒(BER>1×10-\时）；（2）无误码秒。
b）音频用通路（二线或四线收/发）：（1）音频接口电平：
·发送电平
·接收电平
（2）音频路空闲信道噪声（加权）；（3）路际串话；
（4）总失真（包括量化失真）。）数据用户通路：
（1）传输速率；
（2）差错率。
d）备用设备倒换性能试验。
e）遥倍、遥测、遥控及各项管理功能试验。3.3
竣工技术文件
竣工技术文件应包括的内容：
a）程说明。
b）竣工图纸。
）工程设计变更单。免费标准bzxz.net
