【GB国家标准】 /ISO 5598;2008 流体传动系统及元件词汇

ICS23.100.01
中华人民共和国国家标准
GB/T17446-2012/ISO5598:2008
代替GB/T17446—1998
流体传动系统及元件
Fluid power systems and components-Vocabulary（ISO5598:2008.IDT)
2012-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-03-01实施

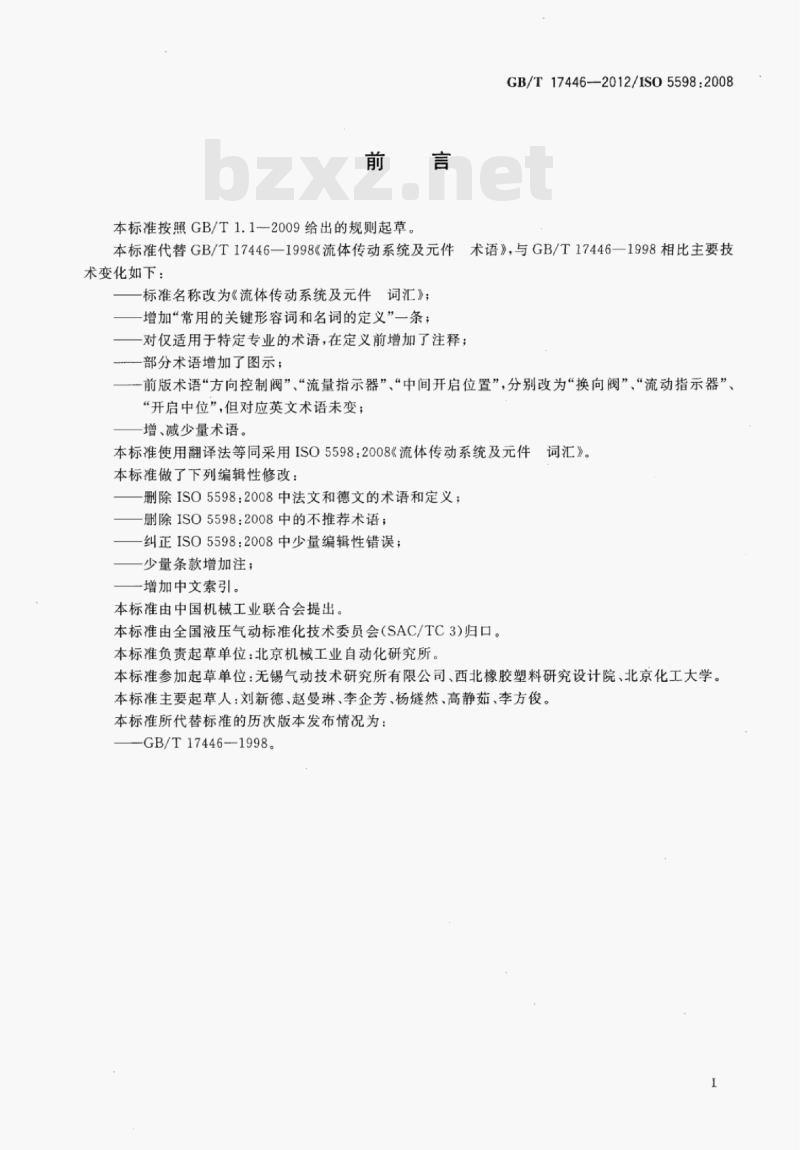

本标准按照GB/T1.1-2009给出的规则起草。GB/T17446-—2012/ISO5598:2008本标准代替GB/T17446—1998《流体传动系统及元件术语》，与GB/T17446—1998相比主要技术变化如下：
标准名称改为《流体传动系统及元件词汇》；增加“常用的关键形容词和名词的定义”一条；-对仅适用于特定专业的术语，在定义前增加了注释；-部分术语增加了图示；
一前版术语“方向控制阀”、“流量指示器”、“中间开启位置”，分别改为“换向阀”、“流动指示器”、“开启中位”，但对应英文术语未变；增、减少量术语。
本标准使用翻译法等同采用ISO5598：2008《流体传动系统及元件词汇》。本标准做了下列编辑性修改：
删除ISO5598：2008中法文和德文的术语和定义；删除ISO5598：2008中的不推荐术语；纠正ISO5598：2008中少量编辑性错误；少量条款增加注：；
增加中文索引。
本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3)归口。本标准负责起草单位：北京机械工业自动化研究所。本标准参加起草单位：无锡气动技术研究所有限公司、西北橡胶塑料研究设计院、北京化工大学。本标准主要起草人：刘新德、赵曼琳、李企芳、杨然、高静茹、李方俊。本标准所代替标准的历次版本发布情况为：GB/T17446-1998。

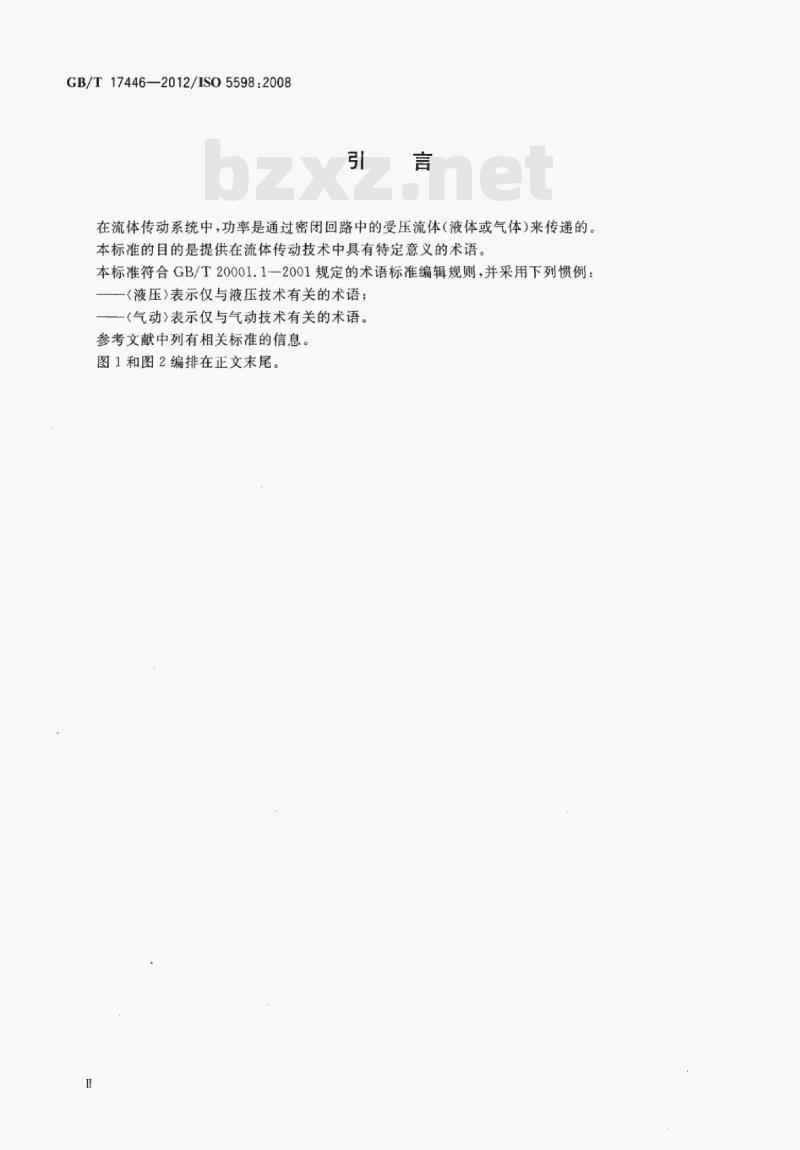

GB/T17446—2012/ISO5598:2008引言
在流体传动系统中，功率是通过密闭回路中的受压流体（液体或气体）来传递的。本标准的目的是提供在流体传动技术中具有特定意义的术语。本标准符合GB/T20001.1一2001规定的术语标准编辑规则，并采用下列惯例：《液压》表示仅与液压技术有关的术语；（气动》表示仅与气动技术有关的术语。参考文献中列有相关标准的信息。图1和图2编排在正文末尾。

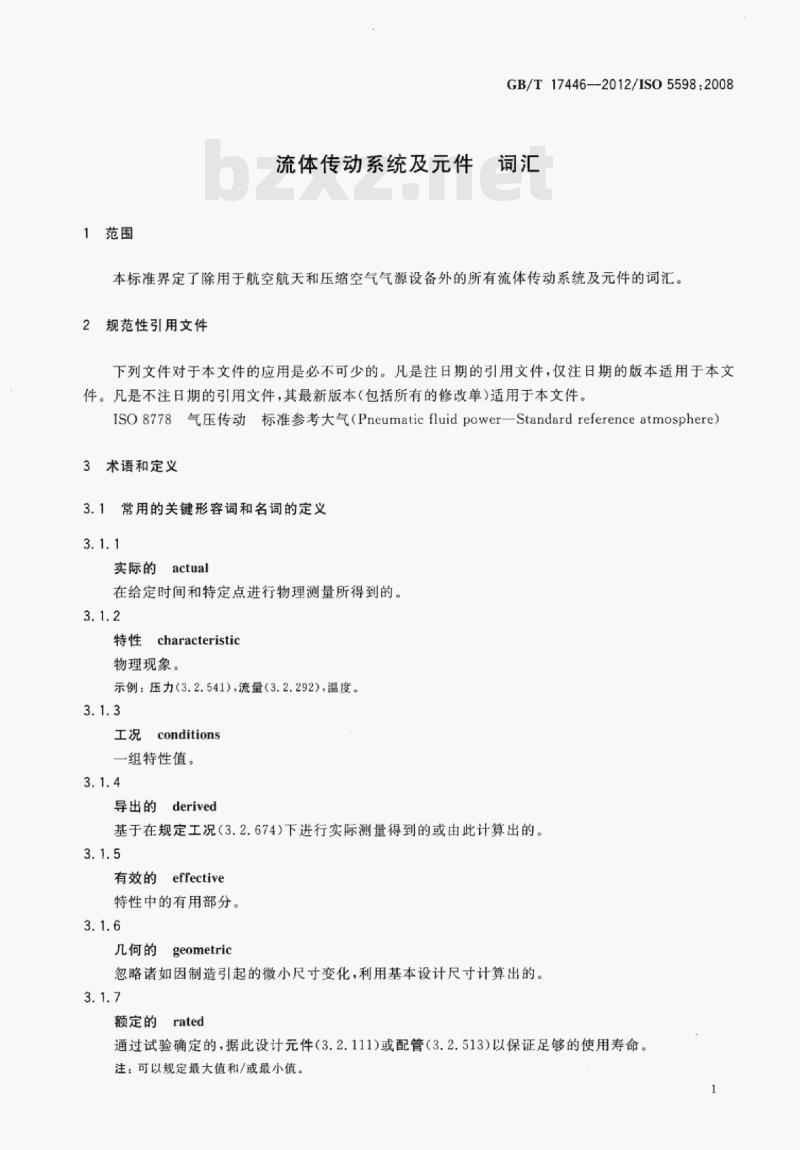

1范围
GB/T17446--2012/IS05598:2008流体传动系统及元件
：词汇
本标准界定了除用于航空航天和压缩空气气源设备外的所有流体传动系统及元件的词汇。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO8778气压传动标准参考大气（Pneumaticfluidpower-Standardreferenceatmosphere）3术语和定义
3.1常用的关键形容词和名词的定义3.1.1
实际的actual
在给定时间和特定点进行物理测量所得到的。3.1.2
characteristic
物理现象。
示例：压力（3.2.541)，流量（3.2.292），温度。3.1.3
工况conditions
一组特性值。
导出的derived
基于在规定工况（3.2.674）下进行实际测量得到的或由此计算出的。3.1.5
有效的effective
特性中的有用部分。
几何的geometric
忽略诸如因制造引起的微小尺寸变化，利用基本设计尺寸计算出的。3.1.7
额定的rated
通过试验确定的，据此设计元件（3.2.111)或配管（3.2.513)以保证足够的使用寿命。注：可以规定最大值和/或最小值。1

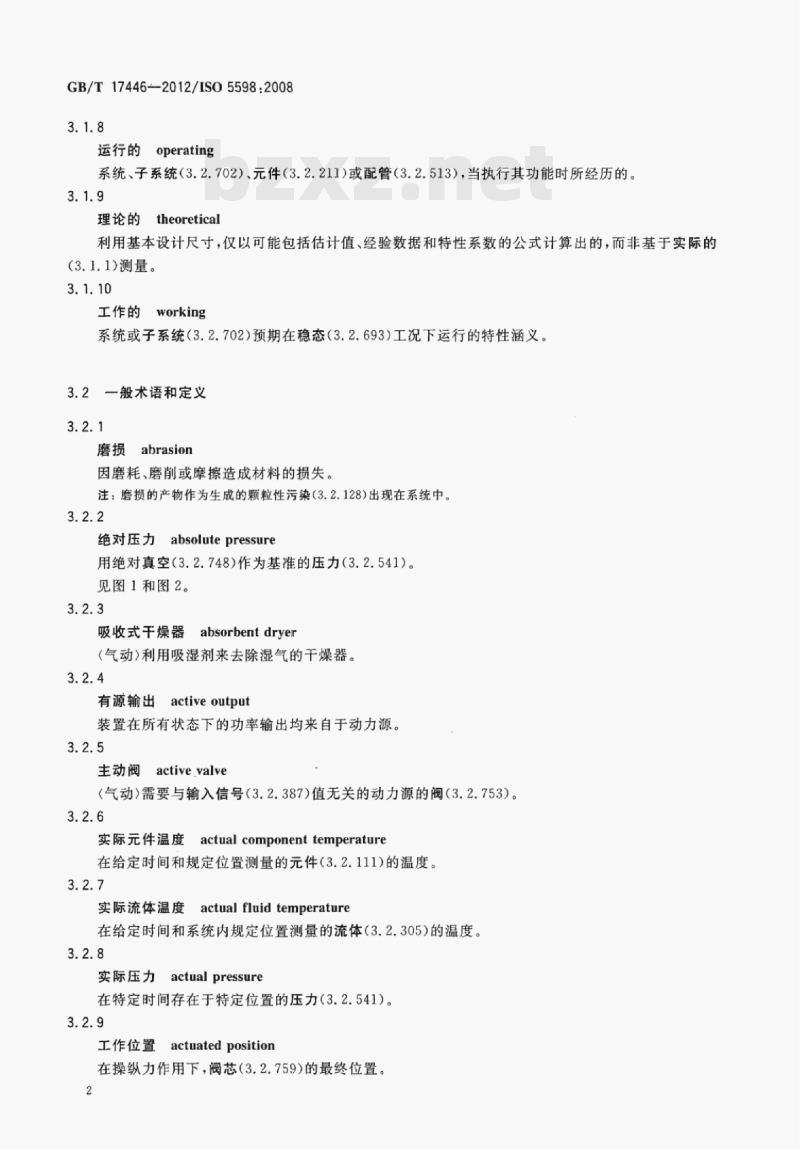

GB/T17446-2012/ISO5598:2008
运行的operating
系统、子系统（3.2.702）、元件（3.2.211）或配管（3.2.513），当执行其功能时所经历的。3.1.9
理论的theoretical
利用基本设计尺寸，仅以可能包括估计值、经验数据和特性系数的公式计算出的，而非基于实际的(3.1.1)测量。
工作的working
系统或子系统（3.2.702)预期在稳态（3.2.693)工况下运行的特性涵义。3.2一般术语和定义
磨损abrasion
因磨耗，磨削或摩擦造成材料的损失。注：磨损的产物作为生成的颗粒性污染（3.2.128）出现在系统中。3.2.2
绝对压力absolutepressure
用绝对真空（3.2.748）作为基准的压力（3.2.541）。见图1和图2。
absorbentdryer
吸收式干燥器
《气动）利用吸湿剂来去除湿气的干燥器。3.2.4
d active output
有源输出
装置在所有状态下的功率输出均来自于动力源。3.2.5
主动阀activevalve
《气动）需要与输入信号（3.2.387)值无关的动力源的阀（3.2.753）。3.2.6
actualcomponenttemperature
实际元件温度
在给定时间和规定位置测量的元件（3.2.111）的温度。3.2.7
actualfluidtemperature
实际流体温度
在给定时间和系统内规定位置测量的流体（3.2.305）的温度。3.2.8www.bzxz.net
actual pressure
实际压力
在特定时间存在于特定位置的压力（3.2.541）。3.2.9
工作位置
actuated position
在操纵力作用下，阀芯（3.2.759)的最终位置。2
操作时间actuated time
控制信号（3.2.136)在开和关之间转换的时间。3.2.11
执行元件actuator
将流体（3.2.305）能量转换成机械功的元件（3.2.111）示例：马达（3.2.439)，缸（3.2.154)。3.2.12
过渡接头adaptor
可将接合部位尺寸或型式不同的零件相连接的器件。3.2.13
添加剂additive
GB/T17446—2012/1SO5598：2008<液压》添加于液压油液（3.2.353)中的化学制品，以增加新的性质或加强已经存在的性质。3.2.14
可调节流阀adjustablerestrictorvalve(adjustablethrottlevalve）在进口（3.2.384）与出口（3.2.492）之间有可变的、可限定流道（3.2.291)的流量控制阀（3.2.286）。3.2.15
可调行程缸adjustable stroke cylinder其行程停止位置可以改变，以允许行程长度变化的缸（3.2.154）。3.2.16
可调螺柱端管接头adjustablestudendconnector在最终紧固之前，允许确定特定方位的螺柱端（3.2.699)管接头（3.2.122）。3.2.17
吸附式干燥器adsorbentdryer
<气动>通过分子吸附阻留可溶性和不溶性污染物（3.2.124)的干燥器。3.2.18
充气aeration
《液压》空气被带人液压油液（3.2.353)中的过程。3.2.19
后冷却器aftercooler
<气动》用来冷却从空气压缩机（3.2.24)排出的空气的热交换器（3.2.334）。3.2.20
团粒agglomerate
不能被轻柔搅拌及由此而产生的微弱剪切力所分离的两个或多个紧密接触的颗粒（3.2.500）。3.2.21
放气airbleed
<液压》从-个系统或元件（3.2.111)中排出空气的手段。3.2.22
空气滤清器airbreather
可以使元件（3.2.111)（例如油箱【3.2.611)与大气之间进行空气交换的器件。3.2.23
空气滤清器容量airbreathercapacity通过空气滤清器（3.2.22）的空气流量（3.2.292）的量值。GB/T17446—2012/ISO5598:20083.2.24
空气压缩机aircompressor
《气动）将机械能量转换成气压传动能量的子系统（3.2.702）。3.2.25
气源处理装置airpreparationunit（FRLunit）（气动）通常由一个过滤器（3.2.262）、一个调压阀（3.2.563），有时还包括一个油雾器组成的总成（3.2.45），用于输出适当条件的压缩空气（3.2.114）。3.2.26
耗气量airconsumption
《气动）为完成给定任务所需的空气流量（3.2.292)或在一定时间内所用的空气体积。3.2.27
空气干燥器airdryer
(气动》降低压缩空气（3.2.114)的潮湿蒸汽（3.2.763）含量的设备。3.2.28
排气口 air exhaust port
《气动》提供至排气（3.2.251）系统通道的气口（3.2.532）。3.2.29
空气过滤器airfilter
（气动）其功能是阻留来自大气中的污染物（3.2.124）的元件（3.2.111）3.2.30
空气保险器
airfuse
（气动）一种流量控制阀（3.2.286），在正常情况下它在两个方向上允许自由流动（3.2.283），一且元件（3.2.111）出口侧配管（3.2.513）发生故障，它使流量（3.2.292）减少到很小的值。注：在故障未修复前全流量条件不恢复。空气保险器可以用作安全元件和/或用来减少空气消耗。3.2.31
空气混入量airinclusion
<液压》系统流体（3.2.305)中的空气体积。注：空气混入量以体积百分比表示。3.2.32
气马达airmotor
（气动》靠压缩空气（3.2.114)驱动的连续旋转马达（3.2.439）。3.2.33
空气净化器airpurifier
《气动>包含可去除指定污染物（3.2.124）并达到规定纯净度的滤芯（3.2.266）的压缩空气过滤器(3.2.115)。
排气能力airreleasecapacity
<液压》液压油液（3.2.353)排出悬浮于其中的气泡的能力。3.2.35
气管排液口air-linedrainport
《气动》能使液体从气动系统排放的口。3.2.36
气液转换器air-oil tank（pneumatic-hydraulic converter）将功率从一种介质《气体》不经增强传递给另一种介质《液体》的装置。4
环境条件ambientcondition
系统的直接环境条件。
示例：压力（3.2.541)、温度等。3.2.38
环境温度ambienttemperature
GB/T17446—2012/ISO5598:2008元件（3.2.111）、配管（3.2.513）或系统工作时周围环境的温度。3.2.39
放大amplification
输出信号与输入信号（3.2.387)之比。3.2.40
防气蚀阀
anti-cavitation valve
《液压》有助于防止气蚀（3.2.89）的单向阀（3.2.468）。3.2.41
防锈性
Eanti-corrosive qualities
<液压》液压油液（3.2.353)防止金属锈蚀的能力。注：对含水液尤为重要。
挡圈anti-extrusion ring（back-up ring）防止密封件（3.2.637)挤人被密封的两个配合零件之间的间隙中的环形件。3.2.43
抗磨性anti-wearproperties（lubricity）<液压》在已知的运行条件下，流体（3.2.305）通过在运动表面之间保持油膜来防止金属与金属接触的能力。
含水液aqueousfluid
（液压》除其他成分外，包含水作为主要成分的液压油液（3.2.353）。示例1：水包油乳化液（3.2.479）。示例2：油包水乳化液（3.2.774）。示例3：水聚合物乳化液（3.2.772）。3.2.45
总成assembly
包括两个或多个相互连接元件（3.2.111)的系统或子系统的部件。3.2.46
装配扭矩assemblytorque(mountingtorque）实现紧固的最终连接所需的扭矩。3.2.47
大气露点atmosphericdewpoint
在大气压（3.2.48）下测量的露点（3.2.196）。注：术语“大气露点”不宜与干燥压缩空气（3.2.114)合用。3.2.48
大气压atmosphericpressure
在给定地区与时间的大气的绝对压力（3.2.2）。5
GB/T17446-2012/IS05598.2008
见图1和图2。
常压油箱atmospheric reservoir（液压）在大气压（3.2.48）下存放液压油液（3.2.353）的油箱（3.2.611）。3.2.50
箱置回油过滤器attachablereturn filter（液压》附加在油箱（3.2.611)上，其壳体穿过油箱壁，使用可更换滤芯过滤来自回油管路的液压油液（3.2.353）的液压过滤器（3.2.262）。3.2.51
attachable suction filter
箱置吸油过滤器
<液压》附加在油箱（3.2.611）上，其壳体穿过油箱壁，使用可更换滤芯，过滤进人吸油管路的液压油液（3.2.353)的液压过滤器（3.2.262）。3.2.52
自燃温度auto-ignition temperature无外界火源而流体（3.2.305）达到引燃的温度。注：实际值可以用几种认可的试验方法之一测定。3.2.53
自动排放阀 automatic drain valve（气动》当达到预定程度时，自动排放已经收集的全部污染物（3.2.124)的排放阀（3.2.223）。3.2.54
自动颗粒计数automatic particle counting用自动的方法测量流体（3.2.305）中的颗粒（3.2.500）污染物（3.2.128）。3.2.55
automatic shut-off valve
自动截止阀
当增大流量（3.2.292）所引起的阀上压降（3.2.549）超过预定值时，能够自动关闭的阀（3.2.753）。3.2.56
辅助缓冲罐auxiliary surgetank(气动）为满足局部要求安装在系统中的附加缓冲罐（3.2.707）。3.2.57
轴向柱塞马达axial pistonmotor《液压》具有几个相互平行的柱塞的液压马达（3.2.356）。3.2.58
斜轴式轴向柱塞马达axialpistonmotor，bentaxisdesign（angled pistonmotor）驱动轴与公共轴成一定角度的轴向柱塞马达（3.2.57）。3.2.59
斜盘式轴向柱塞马达axialpistonmotor，swashplatedesign驱动轴平行于公共轴且斜盘与驱动轴不连接的轴向柱塞马达（3.2.57）3.2.60
轴向柱塞泵axialpistonpump
《液压》柱塞轴线与缸体轴线平行或略有倾斜的柱塞泵（3.2.517)。3.2.61
斜轴式轴向柱塞泵axial piston pump，bentaxis design(angled piston pump）《液压》驱动轴与公共轴成一定角度的轴向柱塞泵（3.2.60）。6
斜盘式轴向柱塞泵axialpistonpump，swashplatedesignGB/T17446—2012/ISO5598:2008《液压》驱动轴平行于公共轴且斜盘与驱动轴不连接的轴向柱塞泵（3.2.60）。3.2.63
摆盘式轴向柱塞泵axialpistonpump，wobbledesign（液压》驱动轴平行于公共轴且柱塞被连接于驱动轴的斜盘所驱动的轴向柱塞泵（3.2.60）。3.2.64
轴向密封件
axial seal
靠轴向接触力密封的密封件（3.2.637）。3.2.65
背压backpressure
因下游阻力产生的压力（3.2.541）。3.2.66
隔板baffle
阻止直接流动（3.2.283）并使之转向另一个方向的装置。3.2.67
铰接式管接头banjoconnector
利用一个空心螺栓来固定的管接头（3.2.122），其允许流体在与油（气）口（3.2.532）成90°的平面上沿任何方向（360）流动（3.2.283）。3.2.68
平衡式叶片马达
balancevanemotor
作用于内部转子上的横向力保持平衡的叶片马达（3.2.761）。3.2.69
球阀ballvalve
靠转动带流道（3.2.291）的球形阀芯（3.2.759）连通或封闭油（气）口（3.2.532）的阀。3.2.70
波纹管执行器bellowsactuator
一种不用活塞和活塞杆，而是靠带一个或多个波纹的挠性波纹管的膨胀产生机械力和运动的单作用线性执行元件（3.2.11）。
双向过滤器bi-directional filter在两个方向上均能过滤流体（3.2.305）的过滤器（3.2.262）。3.2.72
双向溢流阀bi-directional pressure relief valve有两个阀口，无需改动或调整，其中任何一个可以作为进口（3.2.384）而另一个作为出口（3.2.492）的溢流阀（3.2.565）。
bio-degradablefluid
可生物降解油液
如果被引入环境，能在很大程度上迅速生物降解的液压油液（3.2.353）。示例1：甘油三脂（植物油）。
示例2：聚乙二醇。
示例3：合成脂。
GB/T17446--2012/ISO5598:20083.2.74
囊式蓄能器bladderaccumulator<液压》种充气式蓄能器（3.2.331），在其内部液体和气体之间用柔性囊隔离。3.2.75
放气管路bleedline
《液压》将空气从液压系统排出的管路。3.2.76
封闭接头blockingconnector
《气动》先导控制（3.2.509）单向阀（3.2.468）的一种形式，它直接旋人气缸（3.2.154）的气口（3.2.532），以便当先导控制信号解除时将空气截留在气缸中。3.2.77
喷枪blowgun
（气动）一-种设计成手持式的手动二通阀（3.2.739），通过喷嘴（3.2.472)排出压缩空气（3.2.114)并向目标定向吹出。
复合密封件bonded seal
用弹性体材料（3.2.238）粘结于刚性基衬件所制成的密封件（3.2.637）3.2.79
组合垫圈bondedwasher
由一个扁平的金属垫圈与一个同心的合成橡胶密封圈粘结而成的静密封垫片（3.2.332)。3.2.80
增压压力boostpressure
一种压力（3.2.541），在此压力下补充的油液通常被提供给闭环回路或次级泵。3.2.81
分支branch
T形管接头（3.2.720)或十字形管接头（3.2.145)的侧面出口。3.2.82
起动压力breakawaypressure(breakoutpressure）开始运动所需的最低压力（3.2.541）。3.2.83
流体的体积弹性模量
bulk modulus of a fluid
施加于流体（3.2.305）的压力（3.2.541)变化与所引起的体积应变之比。注：流体的体积弹性模量是流体压缩率（3.2.118)的倒数。3.2.84
隔壁式管接头bulkheadconnector适用于连接隔壁或隔墙两侧硬管（3.2.736）或软管（3.2.348）的管接头（3.2.122），使流体（3.2.305）可以通过隔壁或隔墙。3.2.85
爆破burst
由过高压力（3.2.541)引起壳体破坏，使得封闭容积中的物质向外释放。示例：过滤器爆破，软管（3.2.348）爆破。3.2.86
爆破压力burstpressure
引起元件（3.2.111)或配管（3.2.513）破坏和流体（3.2.305）外泄的压力（3.2.541）。8
见图2。
蝶阀butterflyvalve
GB/T17446—2012/ISO5598:2008阀芯（3.2.759）由圆盘构成的直通阀（3.2.753），该圆盘围绕垂直于流动（3.2.283）方向的直径轴转动。
插装阀cartridgevalve
只能与含有必要流道（3.2.291）的偶合壳体结合才能运行的阀（3.2.753）。3.2.89
气穴cavitation
《液压》在液流中局部压力（3.2.541)降低到临界压力（通常是液体的蒸气压力）处，出现的气体或蒸汽的空穴。
注：在气穴状态下，液体会高速穿过空穴产生输出力效应，这不仅会产生噪声，而且可能损坏元件（3.2.111）。3.2.90
卸压中位centreopentoexhaustposition(negativeposition）《气动》进口封闭且出口连通到排气（3.2.251）口的阀中位（3.2.754）。3.2.91
加压中位centreopen to pressure position（positive position）（气动）进口连通到两个出口且排气（3.2.251）口封闭的阀中位（3.2.754）。A
离心分离器centrifugal separator利用径向加速度来分离比重不同于被净化流体（3.2.305）的液体和/或固体颗粒（3.2.500）的分离器（3.2.650)。
充气压力chargepressure
元件（3.2.111）充气后达到的压力（3.2.541）。类似术语见：预充气压力（3.2.538）、预加载压力（3.2.540）和设置压力（3.2.655）。3.2.94
供油泵chargepump
《液压）一种液压泵（3.2.359），其功能是提高另一个泵的进口压力（3.2.385）。3.2.95
氯化烃油液chlorinated hydrocarbonfluid《液压）一种由芳香烃或链烷烃组成的不含水的合成液压油液（3.2.353），其中某些氢原子被氯代替，氯的存在使之成为一种难燃液压油液。注1：这类难燃液压液具有良好的润滑性和抗磨性（3.2.43）、良好的贮存稳定性和耐高温性。注2：因为有害环境并导致生物积累，氧化烃油液的使用受到普遍限制。9
