【GB国家标准】 标志用图形符号表示规则第3部分:感知性测试方法

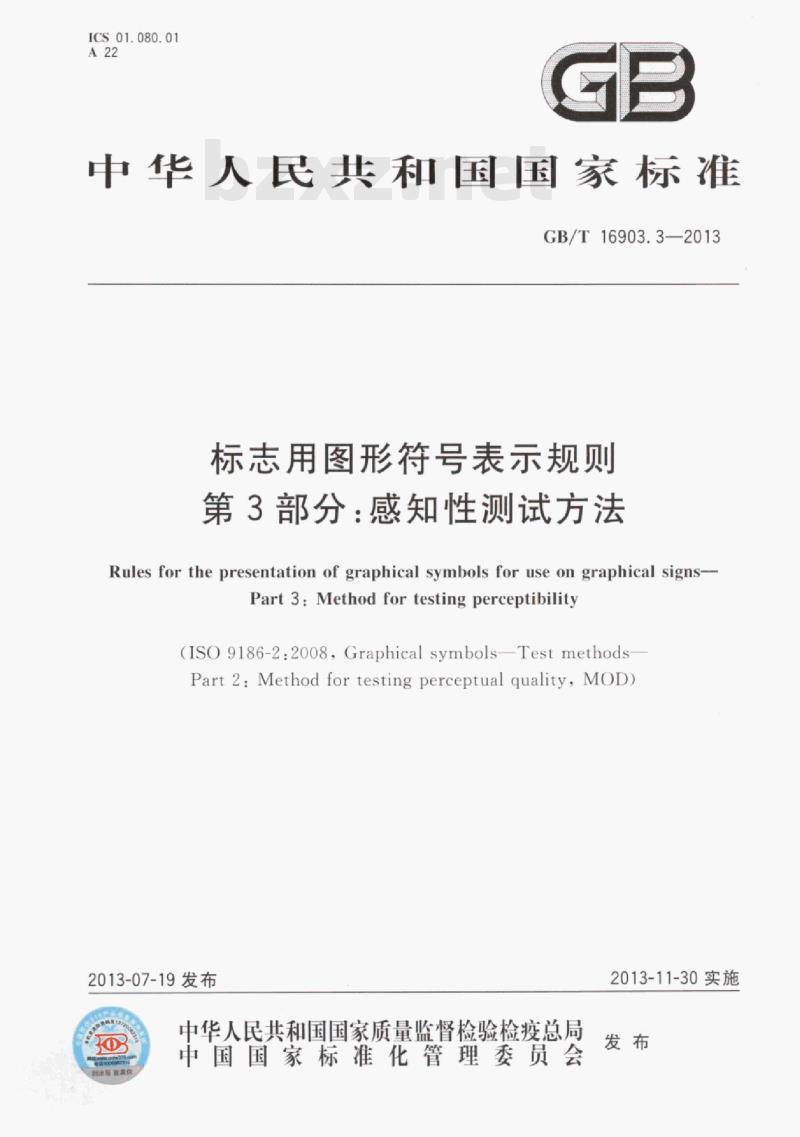

ICS 01.080.01 A22 中华人民共和国国家标准 GB/T 16903.3—2013 标志用图形符号表示规则 第3部分：感知性测试方法 Rules for the presentation of graphical symbols for use on graphical signs - Part 3: Method for testing perceptibility (ISO 9186-2:2008, Graphical symbols - Test methods Part 2: Method for testing perceptual quality, MOD) 2013-07-19发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2013-11-30实施 发布 前言 GB/T 16903是《图形符号表示规则》系列国家标准之一，该系列标准结构和名称如下：GB/T 16900《图形符号表示规则 总则》；GB/T 16901《技术文件用图形符号表示规则》，分为三部分：第1部分基本规则，第2部分图形符号电子文件格式及交换要求，第3部分连接点和网络分类及编码；GB/T 16902《设备用图形符号表示规则》，分为四部分：原形符号、箭头形式和使用、应用导则、屏幕和显示器用图形符号设计指南；GB/T 16903《标志用图形符号表示规则》，分为三部分：第1部分公共信息图形符号设计原则，第2部分理解度测试方法，第3部分感知性测试方法。 本部分为GB/T 16903的第3部分，按照GB/T 1.1—2009规则起草，采用重新起草法修改采用ISO 9186-2:2008《图形符号测试方法 第2部分：感知性测试方法》。与ISO 9186-2:2008相比，本部分主要技术差异包括：用GB/T 15565（所有部分）代替ISO 17724；增加术语“被试”；删除关于图形符号注册制度相关内容；将不同国家测试要求调整为不同地区测试要求；增加被试信息记录要求（年龄、性别、受教育程度、文化或民族背景及残疾情况等）；并对部分图形符号及文字描述进行编辑性调整，如图B.2；单位照度用lx代替lux。 本部分由全国图形符号标准化技术委员会（SAC/TC 59）提出并归口，起草单位为中国标准化研究院、轻工业标准化所，主要起草人为邹传瑜、白殿一、陈永权、张亮、杨作年。 引言 图形符号不仅需要易于理解，还需具备足够的感知性，使最终使用人群在实际环境中能够正确识别符号要素。符号要素的可识别性直接影响图形符号真实含义的理解。例如，“失物招领”符号中包含问号、雨伞和箱子等元素，如果将箱子误认为砖块，则说明符号可识别性不足。相反，如果能够正确识别符号所表达的对象，则认为该符号具有良好的感知性。 为了提高感知性，国家标准为图形符号设计提供了设计指导原则和要求，如GB/T 16903.1和GB/T 2893.3。然而，仅遵循设计准则并不能保证获得最佳设计效果，在某些情况下仍需通过经验或测试验证符号关键要素的可识别性，例如在视角较小或距离较远的情况下，或在理解性测试结果表明符号难以理解时，需要进一步分析符号结构并进行优化。 1 范围 本部分规定了标志用图形符号的感知性测试方法。 2 规范性引用文件 本文件的应用必不可少。凡注日期引用文件，仅注日期版本适用；凡不注日期引用文件，其最新版本（包括所有修改单）适用。 3 术语和定义 （略） 5 原则 （略） 6 测试前准备的信息与测试方法 6.1 设备和测试材料 6.2 被试 6.3 主试 6.4 测试步骤 7 分析和评分 8 结果的表示 附录A（资料性附录）术语和方法说明 附录B（规范性附录）被试用测试说明 参考文献
