【GB国家标准】 水及燃气用球墨铸铁管﹑管件和附件

ICS23.040.10;23.040.40

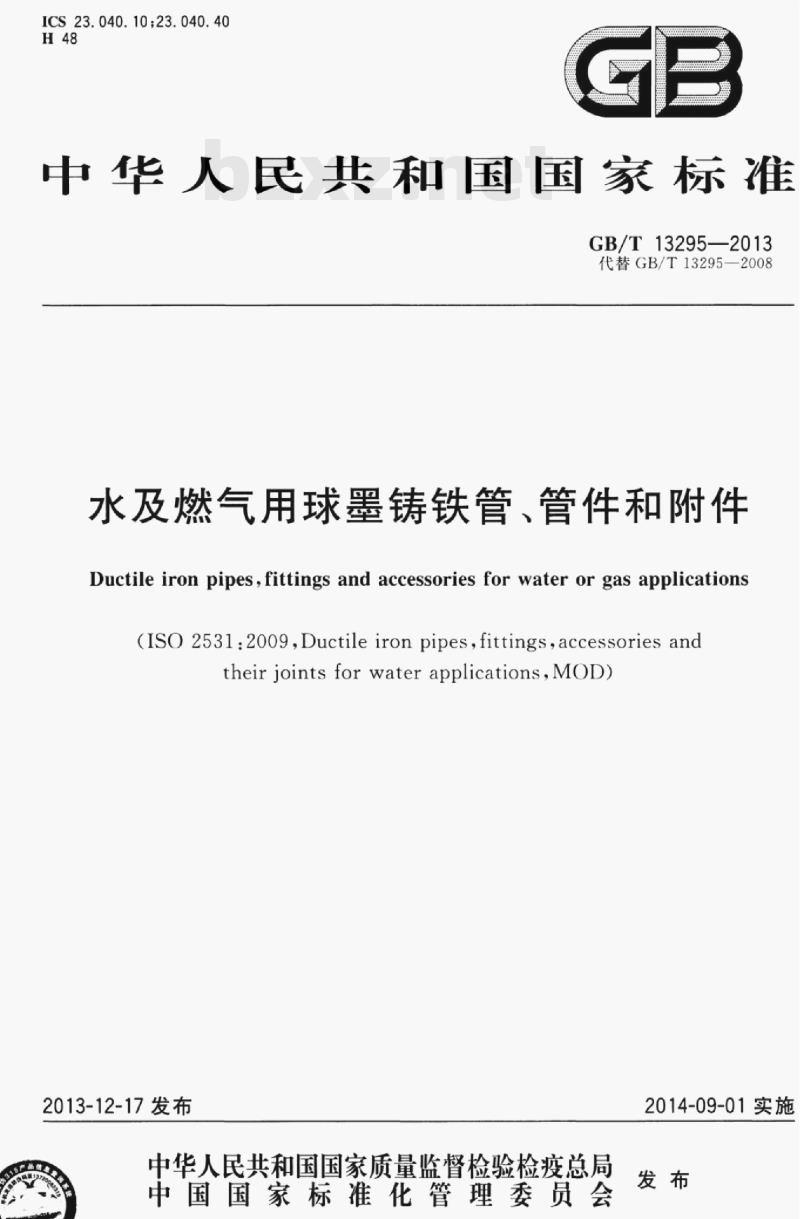

中华人民共和国国家标准
GB/T13295—2013
代替GB/T13295—2008
水及燃气用球墨铸铁管、管件和附件Ductile iron pipes,fittings and accessories for water or gas applicationsISO253l:2o09,Ductileironpipes,fittings,accessoriesandtheirjointsforwaterapplications,MOD)2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-09-01实施

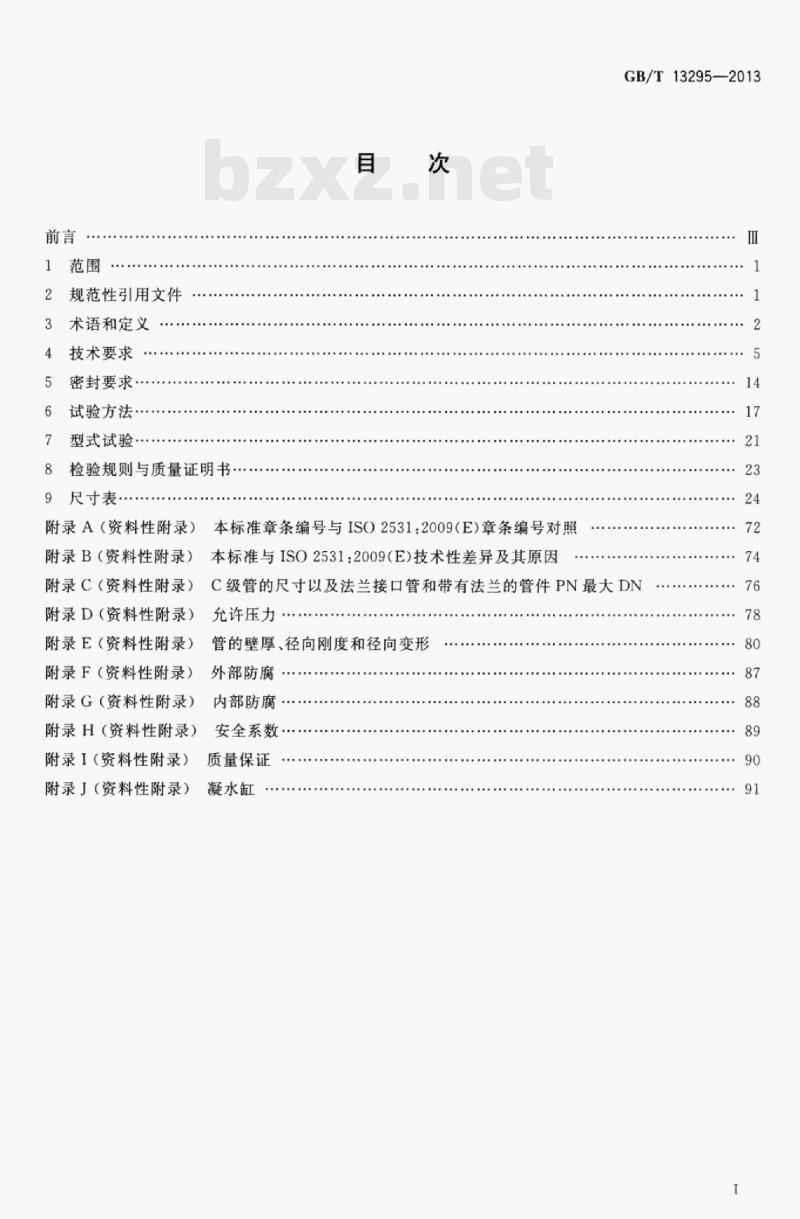

规范性引用文件
3术语和定义
4技术要求
密封要求·
6试验方法·
型式试验·
8检验规则与质量证明书·
9尺寸表·
附录A（资料性附录）本标准章条编号与ISO2531：2009（E）章条编号对照附录B（资料性附录）本标准与ISO2531：2009（E)技术性差异及其原因附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录1（资料性附录）
附录」（资料性附录）
GB/T13295—2013
C级管的尺寸以及法兰接口管和带有法兰的管件PN最大DN充允许压力
管的壁厚、径向刚度和径向变形外部防腐
内部防腐
安全系数
质量保证
凝水缸

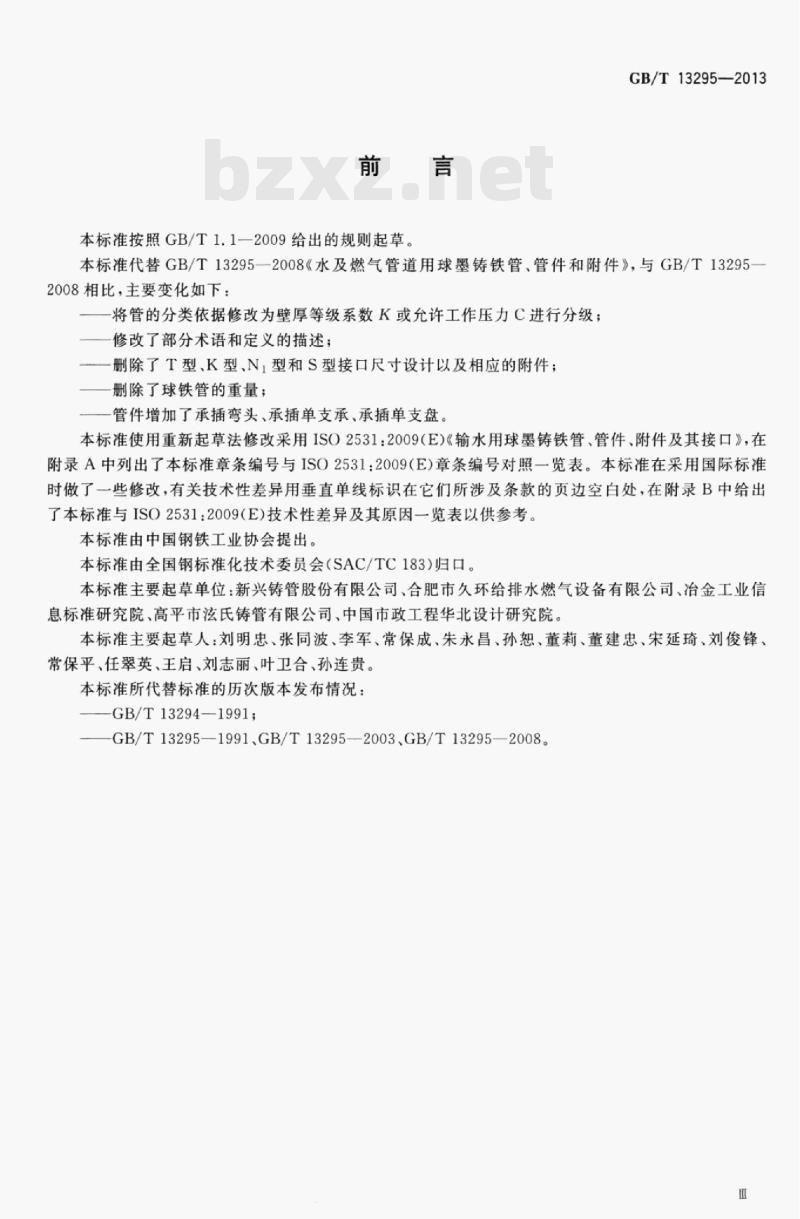

本标准按照GB/T1.1一2009给出的规则起草。GB/T13295—2013
本标准代替GB/T13295一2008《水及燃气管道用球墨铸铁管、管件和附件》，与GB/T13295-2008相比，主要变化如下：
一将管的分类依据修改为壁厚等级系数K或允许工作压力C进行分级；修改了部分术语和定义的描述；一删除了T型、K型、N1型和S型接口尺寸设计以及相应的附件；删除了球铁管的重量；
一管件增加了承插弯头、承插单支承、承插单支盘。本标准使用重新起草法修改采用ISO2531：2009（E)《输水用球墨铸铁管、管件、附件及其接口》，在附录A中列出了本标准章条编号与ISO2531：2009（E）章条编号对照一览表。本标准在采用国际标准时做了一些修改，有关技术性差异用垂直单线标识在它们所涉及条款的页边空白处，在附录B中给出了本标准与ISO2531：2009(E)技术性差异及其原因一览表以供参考。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。本标准主要起草单位：新兴铸管股份有限公司、合肥市久环给排水燃气设备有限公司、冶金工业信息标准研究院、高平市法氏铸管有限公司、中国市政工程华北设计研究院。本标准主要起草人：刘明忠、张同波、李军、常保成、朱永昌、孙恕、董莉、董建忠、宋延琦、刘俊锋、常保平、任翠英、王启、刘志丽、叶卫合、孙连贵。本标准所代替标准的历次版本发布情况：-GB/T13294—1991；
—GB/T13295—1991GB/T13295——2003.GB/T13295—2008。1范围
水及燃气用球墨铸铁管、管件和附件GB/T13295—2013
本标准规定了经任何类型铸造工艺加工或由铸铁部件装配而成的水及燃气用球墨铸铁管，管件，附件及其接口的术语和定义、技术要求，试验方法、尺寸和公差、检验规则与质量证明书等，也给出了接口部件的型式试验要求。
本标准适用于包含有承口、法兰和插口，一般以内部和外部涂覆的状态交货的管、管件及附件，接口尺寸范围从公称直径DN40～DN2600，流体温度为0℃～50℃。用手各种用途（饮用水，消防用水，造雪用水，灌溉用水，水电站用水等）不同类型水（例如：原水、处理过的水、回用水等）的输送；有压或无压输送；
一地下或地上铺设：
一设计压力为中压A级及以下级别的燃气（如人工煤气、天然气、液化石油气等）输送。本标准不适用于冰点以下的温度（这并不排除产品用于较高温度）流体，不用于受到消防规范影响的区域。
管和管件依据壁厚等级系数K或允许工作压力C进行分级。注：本标准中所有压力均为相对压力，单位为兆帕（MPa)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T41六角螺母C级（GB/T41—2000，eqvISO4034：1999）GB/T90.1紧固件验收检查（GB/T90.1-2002.ISO3269：2000.IDT）GB/T90.2紧固件标志与包装
GB/T95平垫圈C级（GB/T95—2002，eqvISO7091:2000）GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，MOD）GB/T228.1金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010.ISO6892-1：2009M0D
GB/T231.1金属材料布氏硬度试验第1部分：试验方法（GB/T231.1一2009，ISO6506-1：2005,MOD）
GB/T3672.1橡胶制品的公差第1部分：尺寸公差（GB/T3672.1—2002.ISO3302-1：1996，IDT）GB/T5721
橡胶密封制品标志，包装，运输，贮存的一般规定GB/T5780
六角头螺栓C级（GB/T5780—2000，eqvISO4016：1999）铸件尺寸公差与机械加工余量（GB/T6414—1999，eqvISO8062：1994）GB/T6414
3柔性机械接口灰口铸铁管
GB/T6483
GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T17241.6整体铸铁法兰（GB/T17241.6—2008，ISO7005-2：1988，MOD）GB/T17456.1球墨铸铁管外表面锌涂层第1部分：带终饰层的金属锌涂层（GB/T17456.1一1
GB/T13295—2013
2009,ISO8179-1:2004,IDT）
GB/T17456.2球墨铸铁管外表面锌涂层第2部分：带终饰层的富锌涂料涂层（GB/T17456.22010,ISO8179-2.1995,MOD)
GB/T17457球墨铸铁管和管件水泥砂浆内衬（GB/T17457—2009，ISO4179：2005，IDT）GB/T17671水泥胶砂强度检验方法（ISO法）（GB/T17671—1999，idtISO679：1989）GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范（GB/T21873一2008.SO4633.2002.MOD)
GB/T24596球墨铸铁管和管件聚氨酯涂层GB50268一2008给水排水管道工程施工及验收规范ISO7005-2金属法兰第2部分：铸铁法兰（Metallicflanges一Part2：castironflanges）ISO8180球墨铸铁管线现场用聚乙烯套（Ductileironpipelines-Polyethylenesleevingfonsiteapplication)
ISO9001
质量管理体系要求（Qualitymanagementsystems一Requirements）ISO10803球墨铸铁管设计方法（Designmethodforductileironpipes）ISO10804球墨铸铁管线自锚接口系统设计规则和型式试验（Restrainedjointsystemsforductile iron pipelines--Design rules and type testing)ISO16132球墨铸铁管和管件水泥砂浆内衬密封层（Ductileironpipesandfittings一Sealcoatsfor cementmortar linings)
EN969输气用球墨铸铁管，管件，附件及接口要求和试验方法（Ductileironpipes，fittings，accessories and their joints for gas pipelinesRequirements and test methods)EN1092-2法兰接口管、阀门、管件和附件的圆盘法兰，公称压力第2部分：铸铁法兰(Flanges and Their Joints-Circular Flanges for Pipes,Valves,Fittings and Accessories,PN Designated-Part2:CastIronFlanges)
3术语和定义
下列术语和定义适用于本文件。3.1
附件accessory
在管线中除管与管件外的部件。示例1：机械柔性接口用压兰和螺栓（见3.18）。示例2：自锚接口用压兰，螺栓和锁紧环或挡块（见3.24）注：附件未包括任何形式的阀门和给水龙头。3.2
允许工作压力（PFA）allowableoperatingpressure部件可长时间安全承受的最大内部压力，不包括冲击压。注：该压力为在PMA=1.2PFA时，理想状态下的理论计算压力。3.3
现场允许试验压力（PEA）allowable sitetestpressure用以检测管线的完整和密封性，新近安装在地面上或掩埋在地下的部件在相对短时间内可承受的最大内部压力。
注：该试验压力与系统试验压力不同，但同管线的设计压力有关。压力管道验收现场水压试验执行GB50268之9.2规定。
批batch
在制造过程中从其中取一个试验用样品的铸件集合。部件component
定义为管、管件或附件一部分的任何产品（见3.1、3.9和3.22）。偏差deviation
管或管件标准长度与设计长度的差值。GB/T13295—2013
注：管设计长度范围为标准长度土250mm；管件设计长度范围为标准长度加上或减去偏差（见表6）；制造长度为设计长度加上或减去公差（见表7）。3.7
管的径向刚度diametral stiffness of a pipe管在负荷条件下抗径向变形的特性。3.8
球墨铸铁ductileiron
用于制造球墨铸铁管、管件和附件的铸铁，其析出的石墨大部分或全部呈球状形态。3.9
管件fitting
不同于管的铸件，可使管线偏转、改变方向或口径。注：盘承、盘插和承套也应属于管件。3.10
法兰flange
沿圆周等距分布有螺栓孔且与管或管件轴线相垂直的环形体，注：法兰可以是固定的（如整体铸造法兰、螺纹连接法兰或焊接法兰）或可调节的。3.11
法兰接口flangedjoint
连接两个法兰端的接口。
柔性接口flexiblejoint
可提供角度偏转和/或沿轴向位移的接口。3.13
密封圈/垫
gasket
接口密封部件。密封圈/垫通常包括胶圈，垫圈和/或隔离圈，支撑圈等。3.14
环向应力（a）hoopstress
管和管件在承压情况下作用于横截面圆周切线方向的应力。3.15
接口joint
管和管或管件之间的连接处，通常采用密封圈或密封垫密封。3.16
铺设长度laying length
安装一支管后一条管线所增加的长度。3
GB/T132952013
注1：承插管的铺设长度等于管的全部长度（Lot）减去最大插口插人深度（L），由制造商给出，如图4所示。法兰接口管的铺设长度是管的全部长度。注2：单位为m。
最大允许工作压力（PMA）maximumallowableoperatingpressure部件在使用中可安全承受的最大内部压力，包括冲击压。3.18
机械柔性接口mechanicalflexiblejoint以机械方式向密封圈施压而获得密封的柔性接口示例.K型、N.型、S型接口。
公称直径（DN）nominal size
用于设计参考的指定字母和数字，表示管线系统中部件的尺寸。注：由字母DN后接无量纲整数组成，与端部连接内径、外径的物理尺寸有间接关系，单位为mm。3.20
公称压力（PN）nominalpressure用于设计参考的指定字母和数字，表示压力，修约为整数。注：由字母PN后接无量纲整数组成，具有相同公称直径DN和公称压力PN的部件具有相互匹配的尺寸。3.21
椭圆度ovality
管横截面的不圆度。椭圆度采用式（1）计算得出：(AL-A)×100
椭圆度三
式中：
A，一管横截面的最大直径，单位为毫米（mm）；A2管横截面的最小直径，单位为毫米（mm）。3.22
管pipe
端部为承、插口或法兰的内孔一致、轴线呈直线的铸件。注：不包括作为管件的盘承，盘插和承套。3.23
滑入式柔性接口
push-in flexiblejoint
在承口内装人密封圈，将插口通过密封圈插人承口即实现连接安装的柔性接口。3.24
restrained joint
自锚接口
可防止已组装接口分离的接口
承口socket
管或管件的承接端，连接下一部件的插口。3.26
插口spigot
管或管件的插人端。
（1）)
插口端spigotend
插口的最大插人深度（L）加上50mm。注：L；见图4。
标准长度standardizedlength
管的直管和管件的主体或支管的长度。GB/T13295—2013
注1：承插管和管件的标准长度标注为L（支管是lu）。法兰接口管和管件的标准长度标注为L（支管是1），见图4～图33。
注2：法兰接口管和管件的标准长度L（支管是)等于其全部长度。承插管和管件的标准长度L（支管是L）等于全部长度减去制造商目录标示的承口深度。3.29
型式试验typetest
设计验证试验，一般只做一次，设计变更后做重复试验。4技术要求
4.1总则
4.1.1管和管件
4.2.1，4.2.3规定了管和管件的壁厚，长度，4.4和4.5分别规定了管和管件的涂覆。经供需双方协商，制造商可提供不同于本标准长度、壁厚和/或涂覆的管和管件以及与9.3和9.4规定不同的其他类型管件，但应符合本标准其他条款的要求。注1：其他类型管件包括弯头，三通，各种DNXdn的渐缩管，排水三通等。注2：附录E给出了管的壁厚、径向刚度和径向变形。注3：在设计条件下（见附录F、附录G）安装和使用的球墨铸铁管，管件，附件及其接口，在使用期间其全部功能的保持取决于稳定的材料性能，横断面的稳定性和高安全系数的设计管与管件按公称直径DN可分为DN40、50、60、65、80100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、11001200、1400、1500、1600、1800、2000、2200、2400、2600（燃气用管的公称直径不大于DN700）。按接口型式可分为滑人式柔性接口（如T型），机械柔性接口（如K型N.型.S型.NI型和S型一般用于燃气管道），自锚接口和法兰接口等型式注4：经供需双方协商，也可采用其他的接口型式，插口外径DE和公差应符合4.2.2.1，接口的密封性能应符合第5章的要求。
管件由各种接口型式派生而得。表1给出了管件名称和符号。表1管件名称和符号
双承90°（1/4)弯头
图示符号
GB/T13295—2013
表1（续）
图示符号bZxz.net
双承45（1/8）弯头
双承22°30（1/16）弯头
双承11°15（1/32）弯头
承插901/4）弯头
承插451/8）弯头
承插22°30（1/16）弯头
承插11°15（1/32）弯头
全承三通
DN40-250双承单支盘三通
DN300-700双承单支盘三通
DN800-2600双承单支盘三通
承插单支盘三通
承插单支承三通
双盘渐缩管
双盘90（1/4)弯头
双盘90°（1/4）鸭掌弯头
双盘45°（1/8)弯头
DN40-250全盘三通
DN300-700全盘三通
DN800-2600全盘三通
双承渐缩管
PN10法兰盲板
PN16法兰盲板
PN25法兰盲板
PN40法兰盲板
PN10减径法兰
PN16减径法兰
PN25减径法兰
PN40减径法兰
