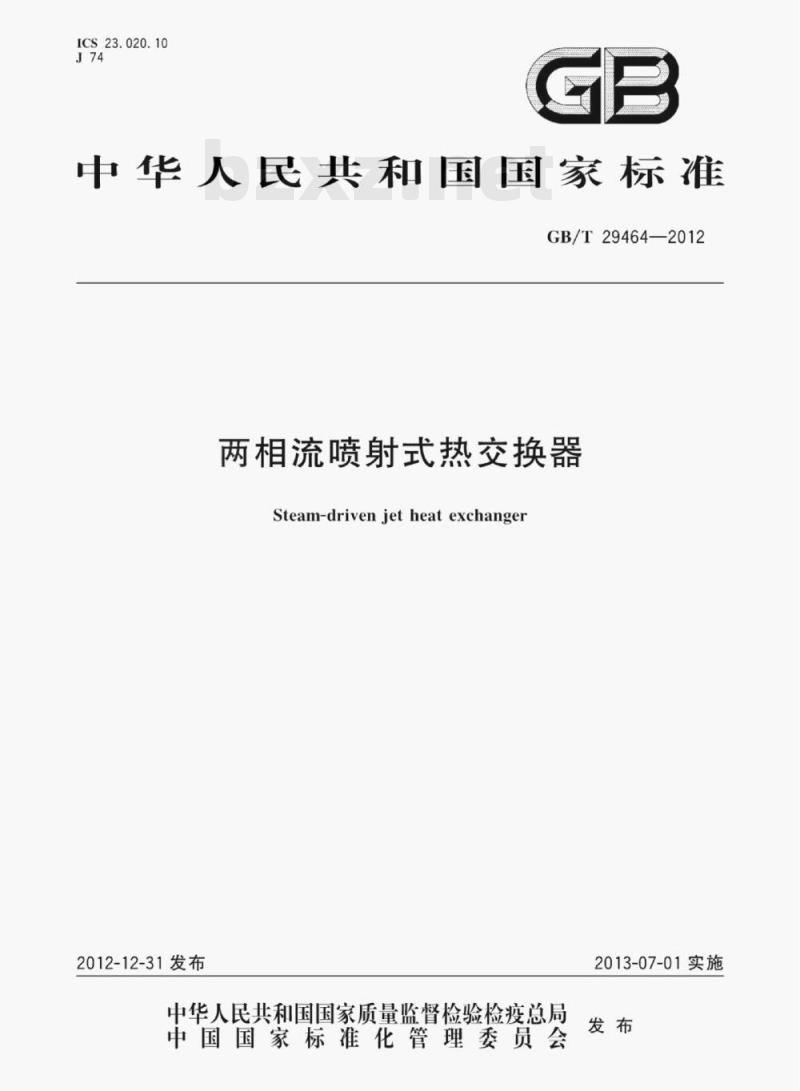

GB/T29464—2012
两相流喷射式热交换器
Steam-drivenjetheatexchanger2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-07-01实施
规范性引用文件
术语和定义

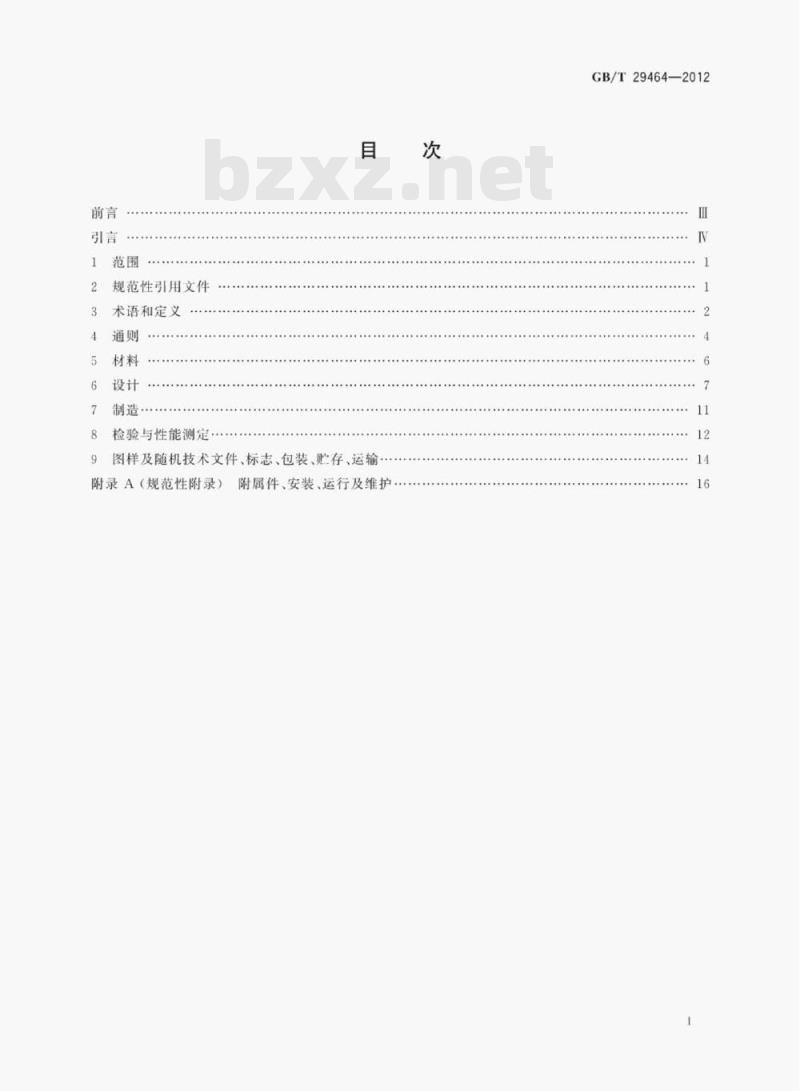

检验与性能测定·
9图样及随机技术文件、标志、包装、贮存、运输附属件、安装、运行及维护。
附录A（规范性附录）
GB/T29464—2012

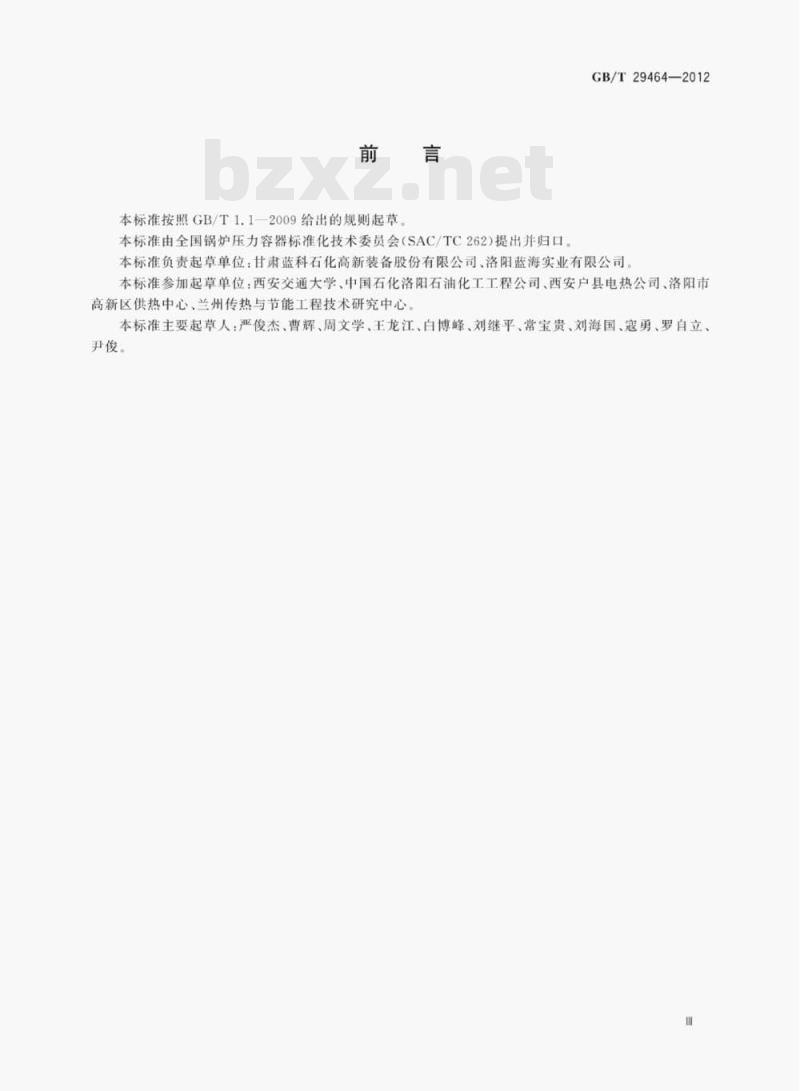

本标准按照GB/T1.12009给出的规则起草本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。GB/T29464—2012
本标准负责起草单位：甘肃蓝科石化高新装备股份有限公司、洛阳蓝海实业有限公司。本标准参加起草单位：西安交通大学、中国石化洛阳石油化工工程公司、西安户县电热公司、洛阳市高新区供热中心、兰州传热与节能工程技术研究中心。本标准主要起草人：严俊杰、曹辉、周文学、王龙江、白博峰、刘继平、常宝贵、刘海国、寇勇、罗自立、尹俊
GB/T294642012
通过制定本标准，可规范该产品的设计、加工、检验及安装使用并加速其推广应用，促进节能减排本标准不限制在特定应用场合中，供、需双方接受的特殊设备或设计方案。若选用别的设备，供方应确定与本标准的差别并提供详细说明。N
1范围
两相流喷射式热交换器
GB/T29464—2012
1.1本标准规定了两相流喷射式热交换器（以下简称喷射器）的材料、设计、制造、检验、验收及安装使用等技术要求
本标准适用于集中供热、空调、生活及生产工艺热水等系统使用的喷射器1.2
1.3压力和温度适用范围：
进汽压力及进水压力不大于1.0MPa；a
出水压力不大于1.5MPa；
进水温度范围为0℃~90℃；
加热温升为15℃~60℃。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件GB150.1
GB/T191
GB/T699
GB/T700
GB/T983
压力容器第1部分：通用要求
压力容器第4部分：制造、检验和验收包装储运图示标志
优质碳素结构钢
碳素结构钢
不锈钢焊条
GB/T1221
GB/T1226
GB/T3768
GB/T3985
GB/T4237
耐热钢棒下载标准就来标准下载网
一般压力表
声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法石棉橡胶板
不锈钢热轧钢板和钢带
GB/T4622（所有部分）缠绕式垫片GB/T5117
GB/T5118
GB/T5231
GB/T5574
GB/T8163
GB/T12232
GB/T12233
GB/T12238
GB/T12712
GB13296
碳钢焊条
低合金钢焊条
加工铜及铜合金化学成分和产品形状工业用橡胶板
输送流体用无缝钢管
通用阀门法兰连接铁制闸阀
通用阀门铁制截止阀与升降式止回阀法兰和对夹连接弹性密封蝶阀
蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求锅炉、热交换器用不锈钢无缝钢管GB/T13384
机电产品包装通用技术条件
GB/T29464-2012
GB/T14976流体输送用不锈钢无缝钢管JB/T4726承压设备用碳素钢和合金钢锻件JB4728压力容器用不锈钢钢锻件JB/T8803
双金属温度计
3术语和定义
GB150.1界定的以及下列术语和定义适用于本文件。3.1
两相流喷射式热交换器steam-drivenjetheatexchanger两相流喷射式热交换器是汽液两相直接接触式的换热装置。如图1所示，蒸汽作为加热流体，水作为被加热流体，蒸汽在喷嘴内膨胀形成高速汽流后与水充分混合形成超音速汽液两相流，在变截面通道内产生凝结激波，蒸汽全部凝结成水，使出水温度和压力同时升高。喷嘴
混合腔
两相流喷射式热交换器工作原理图图1
最高工作温度
maximumworkingtemperature
喷射器工作中出现的最高温度，℃。3.3
最高进水温度
maximuminlet water temperatureTWma
在给定的进汽压力、进汽温度及进水压力下，当进水温度升到喷射器丧失升压能力时的临界温度Twmx，℃。
minimumheatingtemperaturerise最小加热温升
在给定的进水压力及进水温度下，当进汽流量下降时，加热温升也下降，当加热温升下降到喷射器丧失升压能力时的临界温升，℃。2
设计温度
design temperature
GB/T29464—2012
喷射器在正常工作情况下，设定的元件的温度。设计温度与设计压力一起作为设计载荷条件，℃。压力
pressure
除非特别注明，压力均指表压力，MPa。workingpressure
工作压力
在正常工作条件下，喷射可能出现的最高压力。designpressure
设计压力
设定的喷射器的最高压力，与相应的设计温度一起作为基本设计载荷条件，其值不低于工作压力，MPa
minimuminletsteampressure
最低进汽压力
在给定的进水压力及进水温度下，喷射器丧失升压能力时的进汽压力，MPa。3.10
喷射器热效率
heat efficiency of steam-driven jetheatexchanger喷射器热效率按（1)式计算：
WwTwo-Tw）
2×100%
Wa(he-c,Two)
式中：
水的定压比热，单位为千焦尔每于克摄氏度[kJ/（kg·℃)]；进汽焰值.单位为千焦每千克（kJ/kg）；进汽流量，单位为千克每秒（kg/s）；进水流量，单位为千克每秒（kg/s）：进水温度，单位为摄氏度（℃）；出水温度，单位为摄氏度（℃）。升压系数
pressure lifting coefficient表征喷射器升压性能的参数，按公式（2)计算：r
式中：
喷射器出水压力，单位为兆帕（MPa）：Pat
当地大气压力，单位为兆帕（MPa）；P
喷射器进汽压力，单位为兆帕（MPa）。maximumpressureliftingcoefficient最大升压系数
在给定的进汽压力、进汽温度及进水压力下，喷射器出水压力达到最大时的升压系数工x。（1)
GB/T29464-2012
引射系数
entrainmentcoefficient
反映喷射器引射性能的参数.为装置进水流量与蒸汽流量之比，按公式（3）计算：Ww
中-We
式中：
Ww进水流量，单位为千克每秒(kg/s)；We进汽流量.单位为千克每秒（kg/s）。3.14
运行噪声
performancenoise
喷射器运行时距侧面1m处的噪声值，dB4通则
4.1基本要求
............(3)
4.1.1喷射器的设计、制造应符合本标准和国家有关法规的规定；制造还应符合图样的要求4.1.2喷射器的设计、制造单位应具备健全的质量保证体系4.1.3设计温度和设计压力应按GB150.1的有关规定确定。4.2喷射器界定范围
4.2.1本标准所界定的喷射器包括壳体、喷嘴、混合腔及与其连接的附件，且划定在喷射器的本体与加热蒸汽管道、进水管道及出水管道的第一个连接断面之内。4.3
结构型式
4.3.1喷射器分为中心进汽/环周进水及中心进水/环周进汽两种结构型式4.3.2喷射器工作过程应具有蒸汽与水充分混合形成超音速汽液两相混合物、超音速汽液两相混合物在变截面通道内产生凝结激波、出口热水压力超过进水及蒸汽压力三个主要特征4.4部件名称
喷射器的零部件名称见图2、图3及表1，其中喷嘴与混合腔组成喷射器的内芯，装于壳体与延伸管组成的外壳之中。
图2中心进汽、环周进水的喷射器母
图3中心进水、环周进汽的喷射器表1
零部件名称
混合腔
延伸管
调节垫片
GB/T29464-—2012
形成高速汽流及水流
使汽液两相充分混合，形成激波固定喷嘴及混合腔，并与延伸管4组成外壳与壳体3组成喷射器的外壳
调节喷嘴与混合腔的间距
GB/T29464-2012
5材料
5.1一般规定
5.1.1喷射器用材料应考虑其使用条件（如设计温度、设计压力、设计流速、介质特性等）、材料的焊接性能、加工性能及经济合理性
5.1.2喷射器内芯、外壳、法兰、紧固件等主要部件用材料及承压的焊缝用焊接材料应具备质量证明书：喷射器制造单位从非材料生产单位获得材料时，应同时取得材料质量证明书原件或加盖供应材料单位检验公章和经办人章的有效复印件。5.2外壳及内芯
5.2.1喷射器的外壳及内芯材料应符合设计图样的要求，宜根据工艺所使用的水质、工作环境、防腐等级选取材料
5.2.2喷射器所选用的材料应符合表2的规定。5.3焊接材料
喷射器用焊接材料应符合GB/T983或GB/T5117或GB/T5118的规定5.4法兰
5.4.1法兰采用碳素钢、低合金钢锻件及不锈钢锻件时，按JB/T4726、JB4728的规定选用，并在图样上注明锻件级别。
5.4.2法兰采用钢板材料加工时.钢板应符合GB/T700或GB/T699的规定。5.5垫片
喷射器本体内部及外部连接的法兰垫片应符合表2的规定。5.6零部件及铭牌
5.6.1喷射器所用零部件的机械性能等级应能满足试验压力的要求。5.6.2喷射器所有铭牌应采用适合使用环境的金属材料制作。表2
主要零部件名称
材料牌号或材料名称
06Cr18Ni11Ti
022Cr12
13Cr13Mo
20Ct13
材料标准
GB/T700
GB/T699
GB/T699
GB/T1221
