【GB国家标准】 管壳式热交换器用垫片第⒉部分:缠绕式垫片

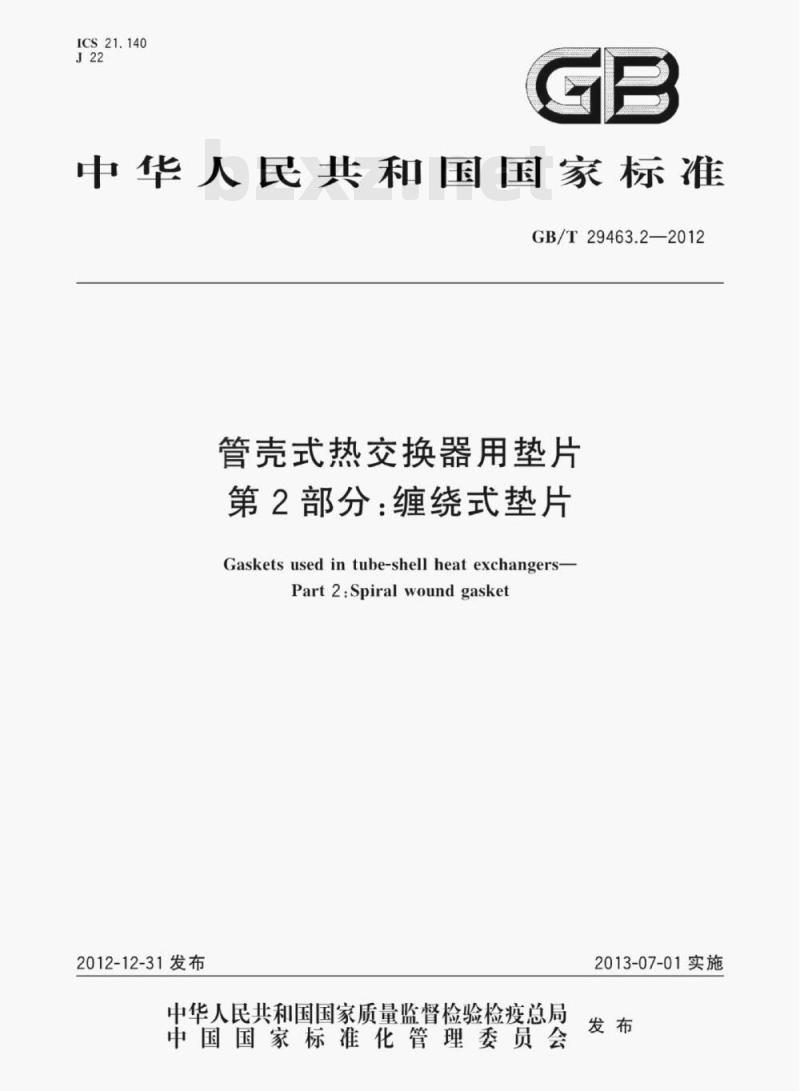

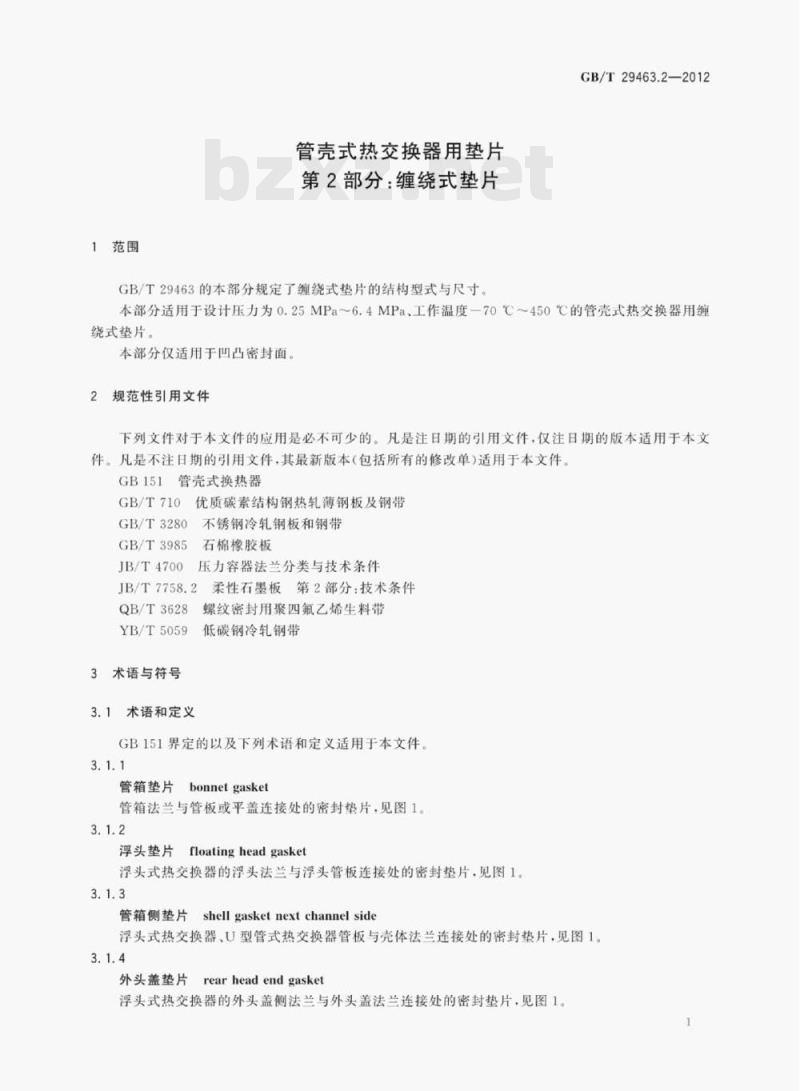

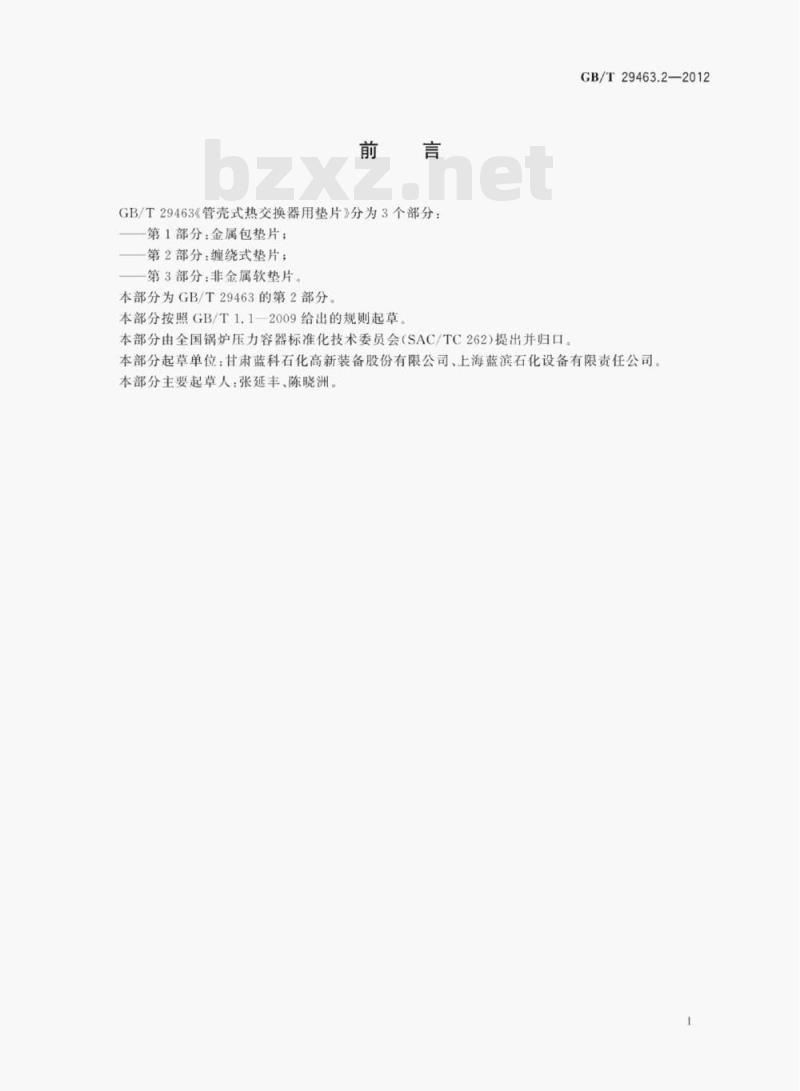

ICS 21.140 J22 GB 中华人民共和国国家标准 GB/T 29463.2-2012 管壳式热交换器用垫片 第2部分：缠绕式垫片 Gaskets used in tube-shell heat exchangers - Part 2: Spiral wound gasket 2012-12-31发布 2013-07-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 29463《管壳式热交换器用垫片》分为3个部分： 第1部分：金属包垫片； 第2部分：缠绕式垫片； 第3部分：非金属软垫片。 本部分为第2部分，按照GB/T 1.1-2009规则起草。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本部分起草单位：甘肃蓝科石化高新装备股份有限公司、上海蓝滨石化设备有限责任公司。 本部分主要起草人：张延丰、陈晓洲。 1 范围 本部分规定了缠绕式垫片的结构型式与尺寸。 适用于设计压力0.25MPa～6.4MPa、工作温度-70℃～450℃的管壳式热交换器用缠绕式垫片。 本部分仅适用于凹凸密封面。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB151 管壳式换热器 GB/T 710 优质碳素结构钢热轧薄钢板及钢带 GB/T 3280 不锈钢冷轧钢板及钢带 GB/T 3985 石棉橡胶板 JB/T 4700 压力容器法兰分类与技术条件 JB/T 7758.2 柔性石墨板第2部分：技术条件 QB/T 3628 螺纹密封用聚四氟乙烯生料带 YB/T 5059 低碳钢冷轧钢带 3 术语与符号 3.1 术语和定义 GB151界定的术语及下列术语适用于本文件。 3.1.1 管箱垫片 bonnet gasket 管箱法兰与管板或平盖连接处的密封垫片。 3.1.2 浮头垫片 floating head gasket 浮头式热交换器浮头法兰与浮头管板连接处的密封垫片。 3.1.3 管箱侧垫片 shell gasket (channel side) 浮头式或U型管式换热器管板与壳体法兰连接处的密封垫片。 3.1.4 外头盖垫片 rear head end gasket 浮头式换热器外头盖侧法兰与外头盖法兰连接处的密封垫片。 3.1.5 头盖垫片 cranium gasket 固定管板式换热器头盖与管板连接处的密封垫片。 3.2 符号 D：垫片外径，mm W：垫片内径，mm W6：分程隔板中心距（管箱及头盖垫片） We：分程隔板中心距（浮头垫片） 注：超过φ19.925mm管径的W值由图样或用户给出。 3.3 垫片名称代号 表1 垫片名称代号： 管箱垫片：G 浮头垫片：F 管箱侧垫片：C 外头盖垫片：W 头盖垫片：T 3.3.2 垫片标注要求 管箱垫片、浮头垫片及头盖垫片应标注管程数。 3.3.3 换热管规格代号 A：外径φ19mm钢管 B：外径φ25mm钢管 3.4 垫片材料代号 3.4.1 金属带材料 06Cr19Ni10、06Cr17Ni12Mo2、022Cr17Ni12Mo2、06Cr13、06Cr18Ni11Ti、06Cr17Ni12Mo2Ti、002Cr19Ni10、08F等，符合GB/T 3280或GB/T 710及相关标准。 3.4.2 填充带材料 石棉橡胶板（GB/T 3985） 聚四氟乙烯（QB/T 3628） 柔性石墨（JB/T 7758.2） 其他材料按相应标准执行。 填充带应符合JB/T 4700-2000相关要求。
