ICS59.120.99

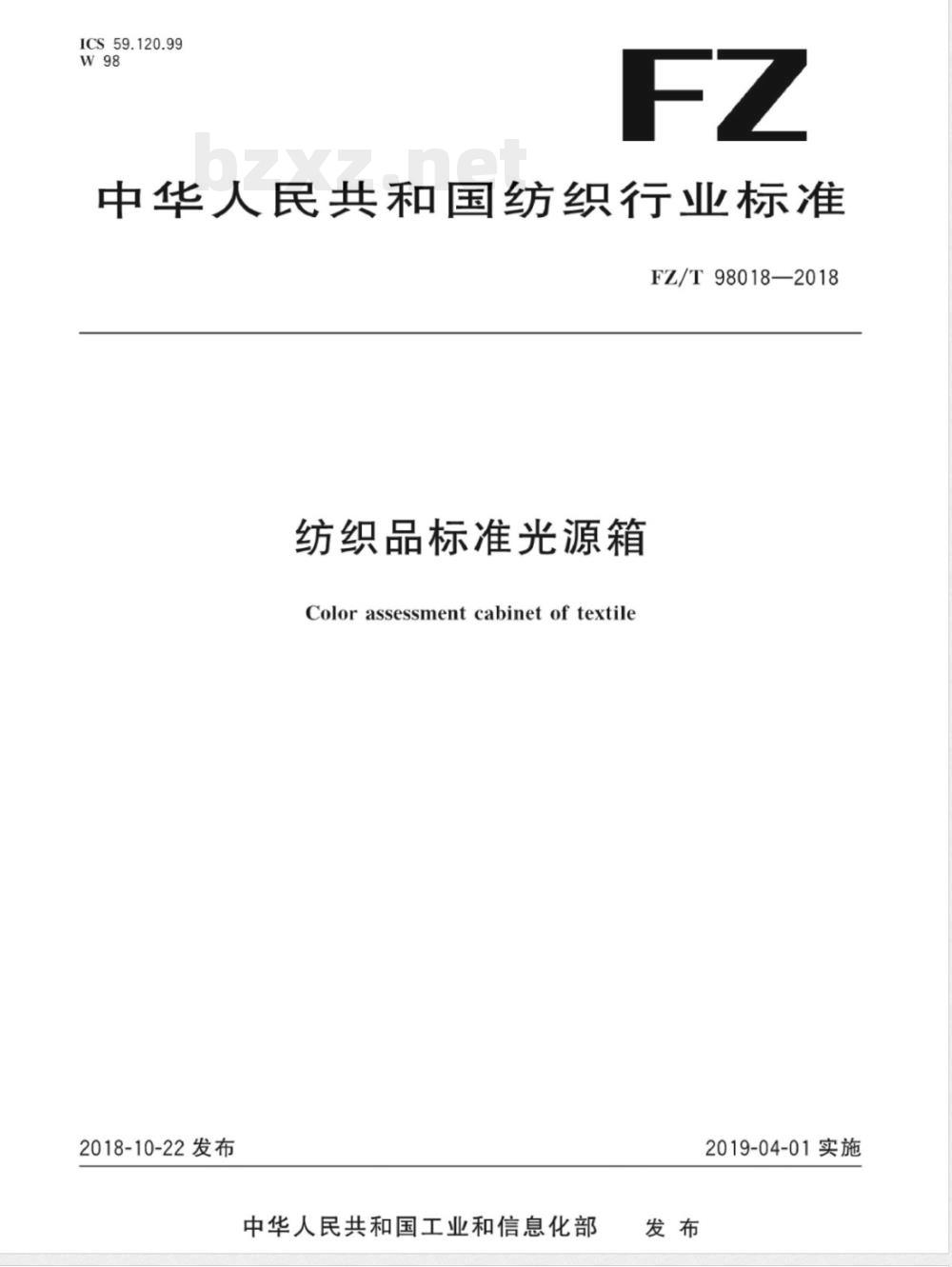

中华人民共和国纺织行业标准
FZ/T98018—2018
纺织品标准光源箱
Colorassessmentcabinetoftextile2018-10-22发布
中华人民共和国工业和信息化部2019-04-01实施

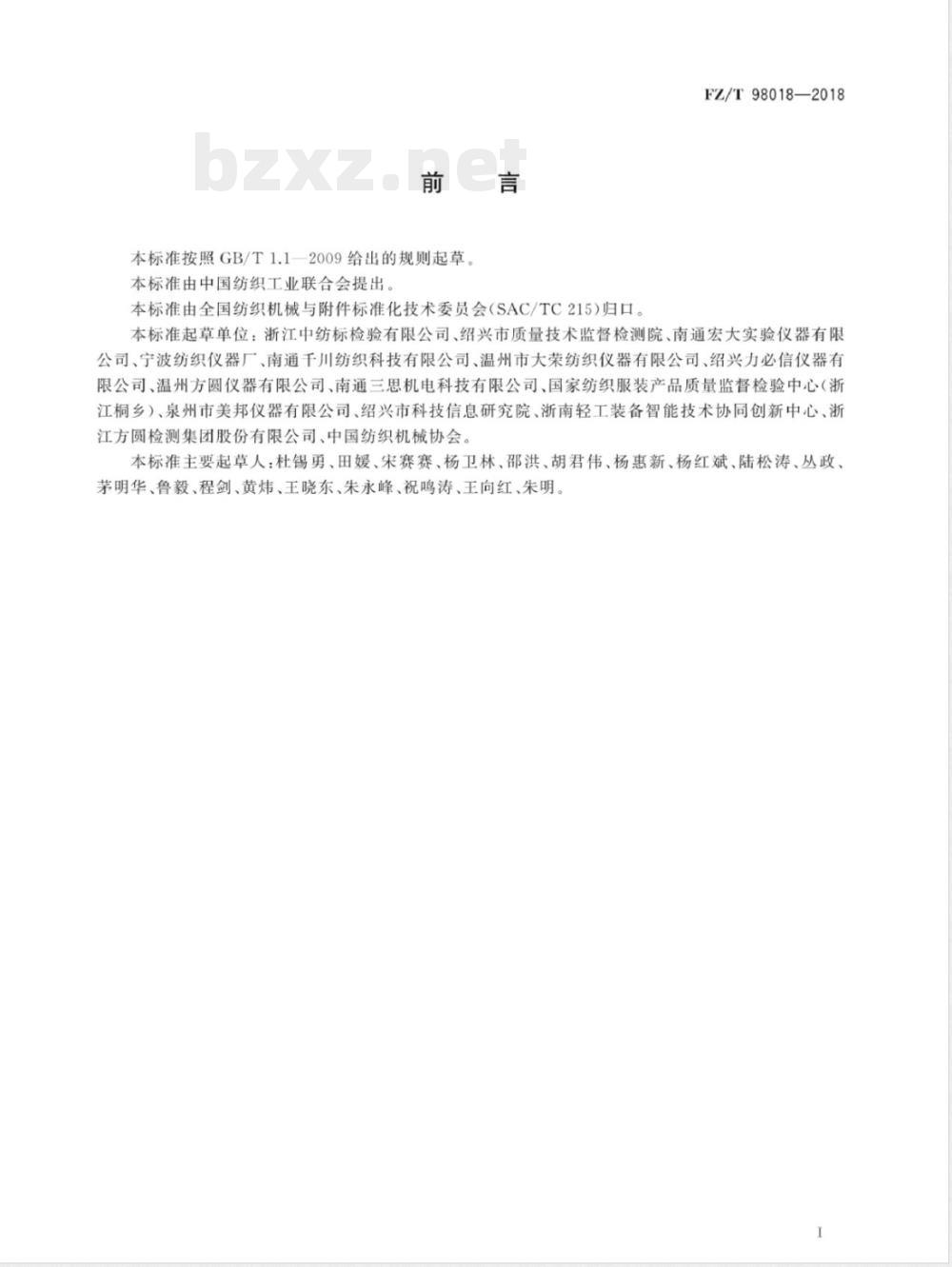

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T98018-2018
本标准起草单位：浙江中纺标检验有限公司、绍兴市质量技术监督检测院、南通宏大实验仪器有限公司、宁波纺织仪器厂、南通千川纺织科技有限公司、温州市大荣纺织仪器有限公司、绍兴力必信仪器有限公司、温州方圆仪器有限公司、南通三思机电科技有限公司、国家纺织服装产品质量监督检验中心（浙江桐乡）、泉州市美邦仪器有限公司、绍兴市科技信息研究院、浙南轻工装备智能技术协同创新中心、浙江方圆检测集团股份有限公司、中国纺织机械协会。本标准主要起草人：杜锡勇、田媛、宋赛赛、杨卫林、邵洪、胡君伟、杨惠新、杨红斌、陆松涛、丛政、茅明华、鲁毅、程剑、黄炜、王晓东、朱永峰、祝鸣涛、王向红、朱明。I

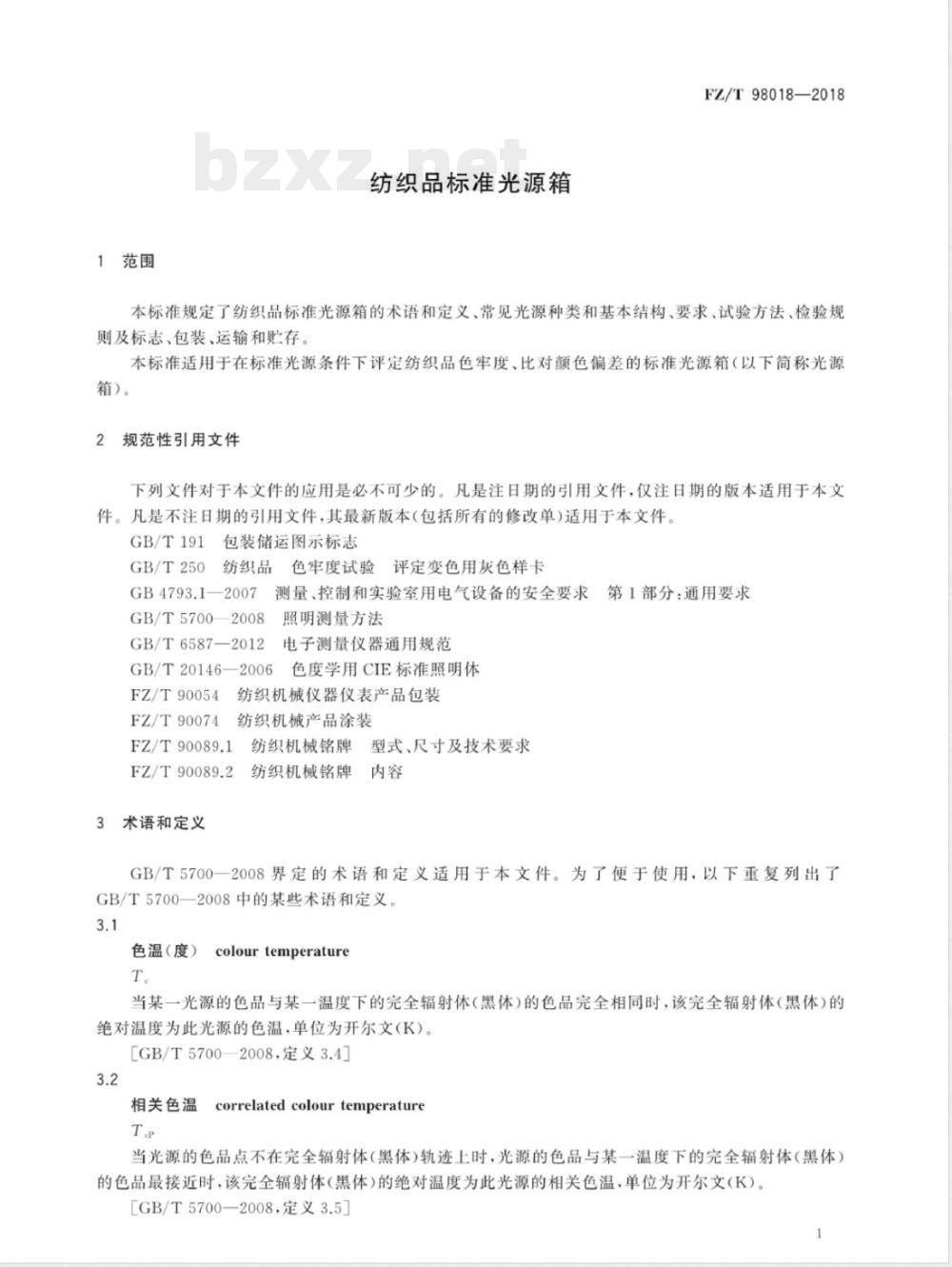

1范围
纺织品标准光源箱
FZ/T980182018
本标准规定了纺织品标准光源箱的术语和定义、常见光源种类和基本结构、要求、试验方法、检验规则及标志、包装、运输和贮存
本标准适用于在标准光源条件下评定纺织品色牢度、比对颜色偏差的标准光源箱（以下简称光源箱）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。1包装储运图示标志
GB/T191
GB/T250
纺织品
色牢度试验
评定变色用灰色样卡
GB4793.1—2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求
GB/T5700—2008
GB/T6587—2012
照明测量方法
电子测量仪器通用规范
GB/T20146—2006
色度学用CIE标准照明体
FZ/T90054
FZ/T90074
纺织机械仪器仪表产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
3术语和定义
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌
GB/T5700一2008界定的术语和定义适用于本文件。为了使便于使用，以下重复列出了GB/T5700—2008中的某些术语和定义3.1
色温（度）colourtemperature
当某一光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，该完全辐射体（黑体）的绝对温度为此光源的色温，单位为开尔文（K）。[GB/T5700—2008，定义3.4]
correlatedcolourtemperature
相关色温
当光源的色品点不在完全辐射体（黑体）轨迹上时，光源的色品与某一温度下的完全辐射体（黑体）的色品最接近时，该完全辐射体（黑体）的绝对温度为此光源的相关色温，单位为开尔文（K）。［GB/T5700—2008，定义3.5]
FZ/T98018—2018
(光)照度
illuminance
表面上一点处的光照度是人射在包含该点的面元上的光通量（dΦ）除以该面元面积（dA）之商，单位为勒克斯(1x)。
[GB/T5700—
-2008，定义3.1]
照度均匀度
uniformityratioof illuminance通常指规定表面上的最小照度与最大照度之比，符号为U；也用最小照度与平均照度之比，符号为U。
[GB/T5700—2008，定义3.12]
常见光源种类和基本结构
常见光源种类
常见光源种类见表1。
常见光源种类
光源性质及主要用途
国际标准人工日光
欧洲、日本、中国商店光源
家庭酒店用灯
美式厨窗射灯
紫外灯光源
美国冷白商店光源
欧洲标准暖白商店光源
美国暖白商店光源
相关色温标准值
波长为365nm
注：D65和A是国际照明委员会(CIE)规定的标准照明体和标准光源，参见GB/T20146—2006。4.2
基本结构
光源箱的常见规格及配置见表2。表2
常见规格
四光源灯箱
五光源灯箱
六光源灯箱
光源配置
单位为支
常见规格
七光源灯箱
八光源灯箱
表2（续）
光源配置
FZ/T98018—2018
单位为支
光源箱由光源照明体和箱体两部分组成；各种光源排列按照规定的顺序间隔分布。5要求
显示屏应显示清晰；各按钮灵敏可靠。5.1.1
5.1.2光源箱顶部安装的灯管或灯泡应稳定可靠，反光罩不应有明显的变形、锈蚀等影响反光效果的现象。
5.1.3光源箱的内外表面应光滑平整、色泽一致；经表面处理的零部件色泽应均匀；零部件不应有明显的碰伤和划痕。
5.1.4光源箱的涂装应符合FZ/T90074的规定。光源累加计时和计时复位
光源箱应具有分开记录每种光源使用时间的累加计时和计时复位的功能。5.3光源切换稳定时间
光源箱在各种光源间快速切换后启辉到稳定的时间应不大于1min。5.4
相关色温偏差
相关色温偏差应不大于标准值的士5%。5.5照度
D65光源的照度应不小于6001x
D65光源的照度均匀度U，应不小于80%。内壁环境色
内壁环境色为中性灰颜色，近似GB/T250灰色样卡的1级和2级之间（近似蒙赛尔色卡N5）。计时器准确度
光源箱时间计时30min示值误差为士18s。5.8安全性
5.8.1绝缘电阻应不小于5M2。
5.8.2保护连接阻抗应不大于0.12。FZ/T98018—2018
9环境适应性
环境适应性试验应符合GB/T6587一2012的I组仪器的要求。5.10
包装运输
包装运输试验应符合GB/T6587一2012的3级流通条件的要求。试验方法
试验条件
6.1.1将光源箱置于暗室内。
电源：额定电压土10%；波动士2%；频率50Hz士0.5Hz。环境温度：15℃~30℃环境相对湿度：40%~85%。检具
光源箱检测时所用的检具见表3。表3
内壁环境色
绝缘电阻
电压、接地电阻
外观检测
检具名称
色温计
照度计
评定变色用灰色样卡
兆欧表
万用电表或接地电阻测试仪
光源箱的外观（5.1.1~5.1.3)用感官法检测光源箱的涂装（5.1.4)按FZ/T90074的有关规定检测。光源累加计时和计时复位检测
光源累加计时和计时复位（5.2)用感官法检测，光源切换稳定时间检测
规格或准确度等级bzxZ.net
0.01K~9999K.±3%
0.1lx~99991x，±3%
符合GB/T250
光源切换稳定时间（5.3)检测：在各种光源间切换的同时启动秒表计时，灯管启辉到稳定不闪烁即停止计时，秒表显示数值即为该光源的稳定时间、6相关色温偏差检测
相关色温偏差（5.4)检测：测量点为9个，设置在箱体工作面中心线和距边线100mm的平行线之4
FZ/T98018—2018
间的交点上（见图1）。在各种光源间切换并稳定5min，将黑色遮光布（透光率小于5%）遮住箱口，避免自然光的影响，然后把色温计的传感器置于各测量点，计算各种光源相关色温测得值的平均值，即为该光源的相关色温。相关色温偏差按照式（1)计算：单位为毫米
式中：
该光源的相关色温偏差；
×100%
该光源各测量点测得值的平均值，单位为开尔文（K)；该光源的相关色温的标准值，单位为开尔文（K）)。6.7照度检测
6.7.1D65光源的照度（5.5.1）检测：将光源箱切换至D65光源并稳定5min，将黑色遮光布（透光率小于5%）遮住箱口，避免自然光的影响，然后把照度计的传感器置于各测量点，记录各个测得值。6.7.2D65光源的照度均匀度（5.5.2)检测：在6.7.1的检测中测得各测量点的照度测得值中最小值与平均值之比为照度均匀度U2。
内壁环境色检测
内壁环境色（5.6)检测：检测点设置在光源箱内壁各个面的四角（距边线100mm的平行线之间的交点）和中心点上；将光源箱切换至D65光源并稳定5min，分别用GB/T250灰色样卡对内壁环境色进行目测评定。
6.9计时器准确度检测
计时器准确度（5.7）检测：记录某光源使用时间初始值，同时启动秒表，30min后记录使用时间，与实测值比较。
FZ/T98018—2018
安全性检测
6.10.1绝缘电阻（5.8.1)检测：电源开关置于接通位置，用兆欧表测试电源输入端对地端的绝缘电阻。6.10.2保护连接阻抗（5.8.2)检测：按GB4793.1一2007中6.5.1.3的要求进行6.11
环境适应性检测
环境适应性（5.9)检测：按GB/T6587一2012的I组仪器的要求进行6.12
包装运输检测
包装运输（5.10）检测：按GB/T6587一2012的3级流通条件的要求进行。7检验规则
出厂检测
出厂检验按5.1～5.8的要求由生产企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。
型式检验
7.2.1在下列情况之一时，生产企业应进行型式检验：a)
新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等做重大改变时；批量生产时，产量累计达500台后；d）国家有关部门提出进行型式检验要求时。型式检验项目为第5章规定的全部内容。7.2.2
判定规则：型式检验从出厂检验合格的光源箱中随机抽取一台作为检验样机。检验时，样机中的任一项目不符合要求时允许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格；若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格8标志、包装、运输和购存
8.1标志
8.1.1光源箱的铭牌按照FZ/T90089.1和FZ/T90089.2的规定，8.1.2包装储运的图示标志按照GB/T191的规定8.2包装
光源箱的包装按照FZ/T90054的规定8.3
3运输
光源箱在运输过程中应避免剧烈的震动、冲击、翻滚、高处跌落和雨雪淋袭。6
8.4购存
FZ/T980182018
光源箱应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
