【JT交通运输标准】 港口下门座起重机技术条件

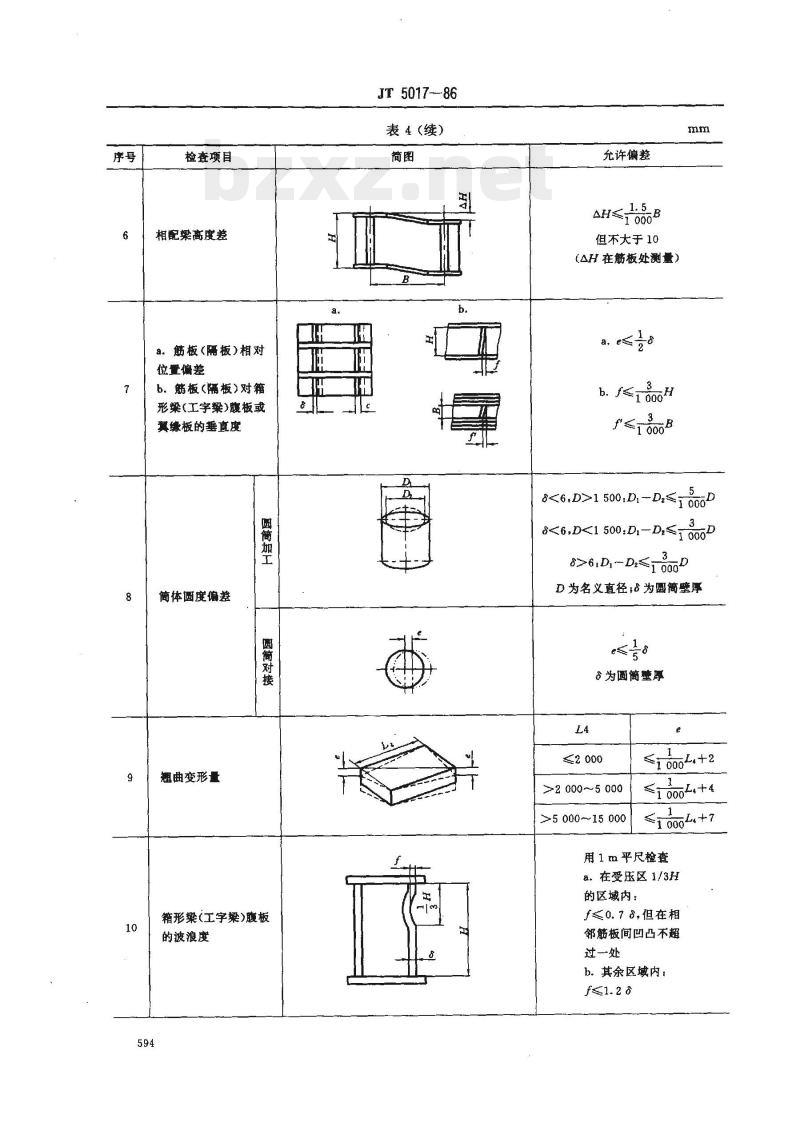

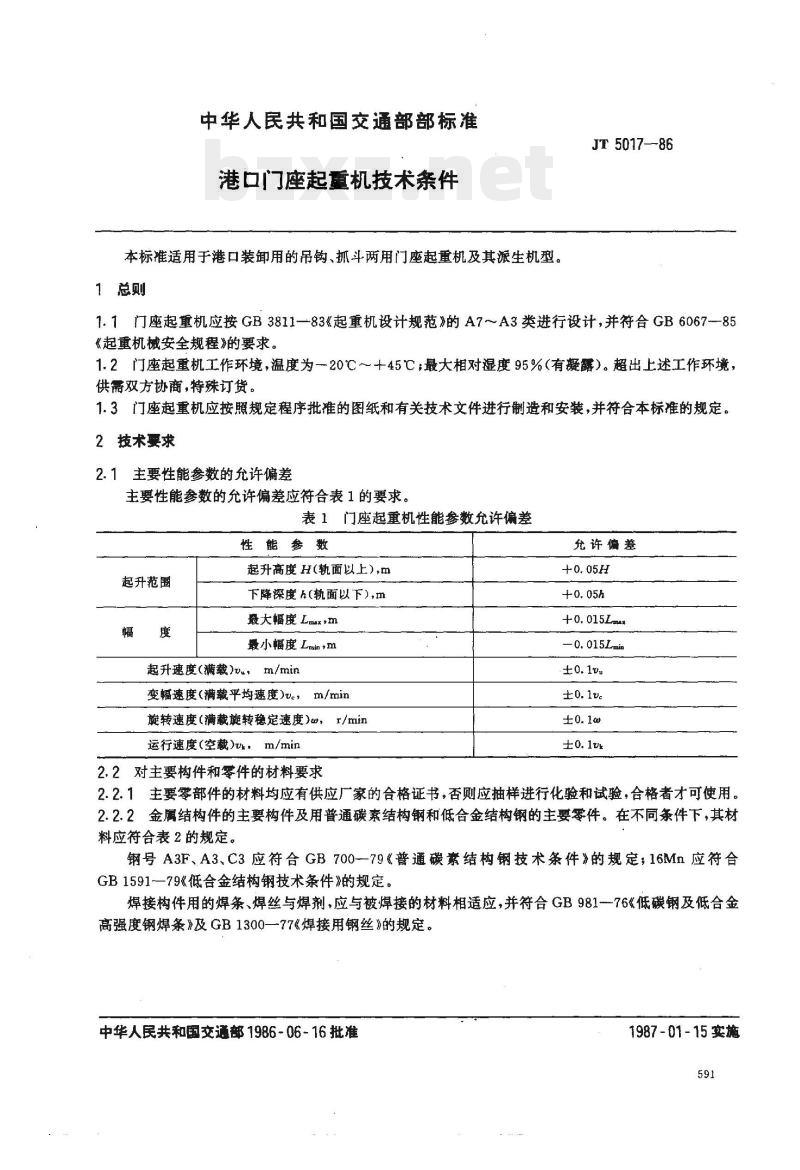

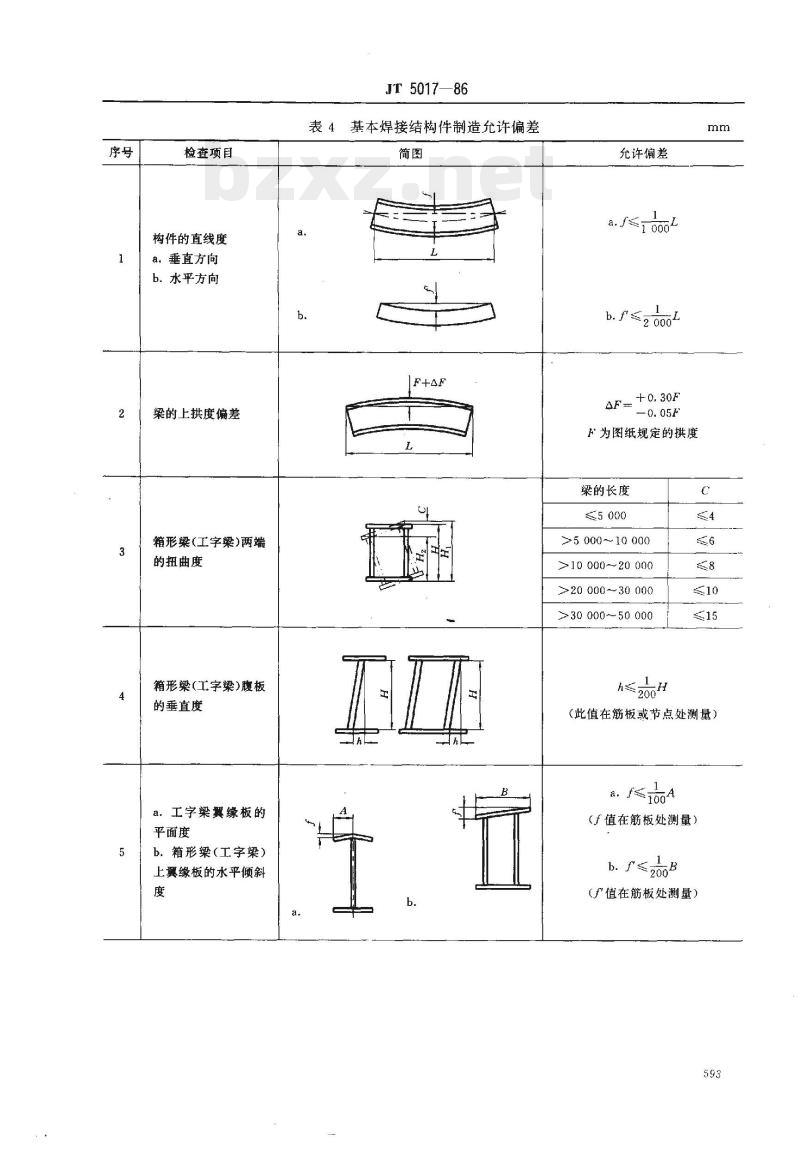

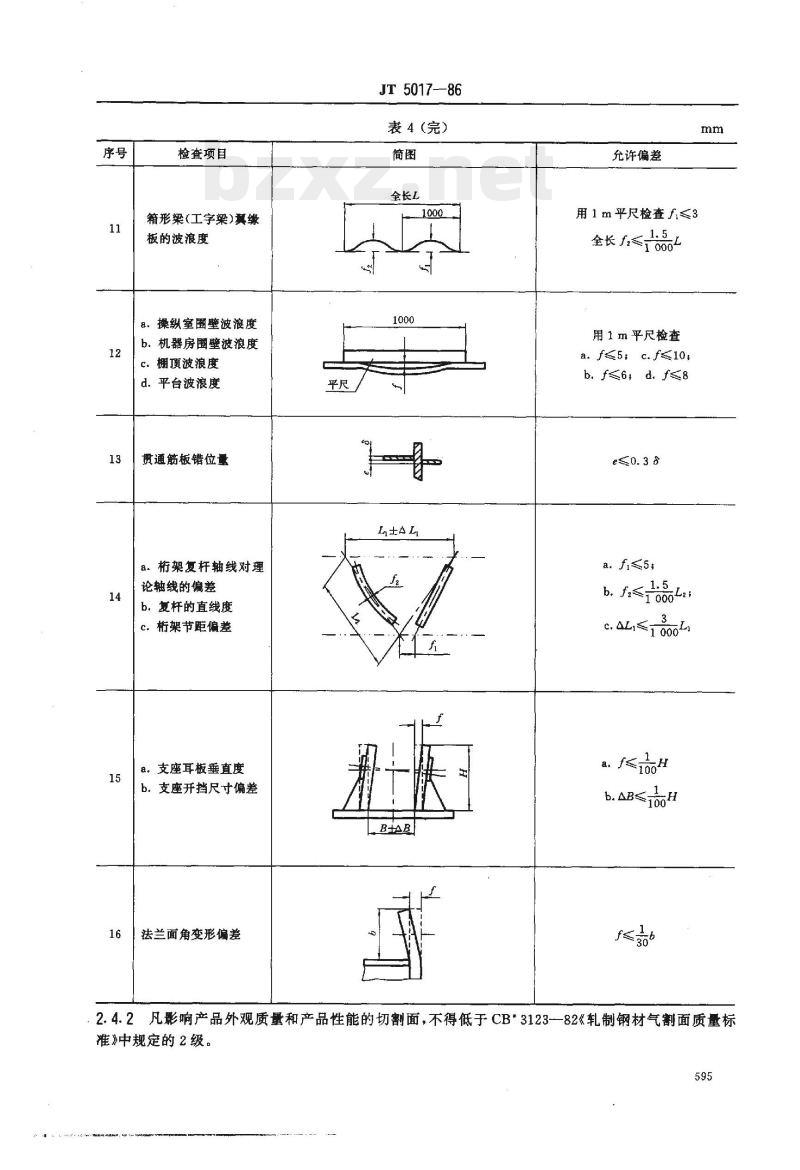

中华人民共和国交通部部标准 港口门座起重机技术条件 JT 5017—86 本标准适用于港口装卸用的吊钩、抓斗两用门座起重机及其派生机型。 1 总则 1.1 门座起重机应按 GB 3811—83《起重机设计规范》的 A7～A3 类进行设计，并符合 GB 6067—85《起重机械安全规程》的要求。 1.2 门座起重机工作环境要求： 温度为 -20℃～+45℃；最大相对湿度 95%（有凝露）。超出上述范围时由供需双方协商确定，特殊订货。 1.3 门座起重机应按规定程序批准的图纸及技术文件进行制造与安装，并符合本标准规定。 2 技术要求 2.1 主要性能参数的允许偏差 主要性能参数允许偏差如下： 起升高度 H（轨面以上）：+0.05H 下降深度 h（轨面以下）：+0.05h 最大幅度 Lmax：+0.015Lmax 最小幅度 Lmin：-0.015Lmin 起升速度（满载）：±0.1vu 变幅速度（满载平均）：±0.1v 旋转速度（满载稳定）：±0.1a 运行速度（空载）：±0.1v 2.2 主要构件及材料要求 2.2.1 主要零部件材料应具有供应厂合格证，否则需抽样检验合格后方可使用。 2.2.2 金属结构件主要构件及普通碳素结构钢、低合金结构钢材料应符合表2规定。A3F、A3、C3应符合 GB 700—79《普通碳素结构钢技术条件》，16Mn应符合 GB 1591—79《低合金结构钢技术条件》。焊接材料应符合相应国家标准。 2.2.3 焊接卷筒材料应不低于 GB 700—79 中 A3 钢。 2.2.4 滑轮材料要求：焊接结构不低于 A3 钢；铸铁不低于 HT20—40；球墨铸铁不低于 QT40—17；铸钢不低于 ZG25Ⅱ。 2.2.5 车轮材料不低于 45 号钢或 ZG55Ⅰ钢。 2.2.6 齿轮材料不低于 45 号钢或 ZG45Ⅰ钢。 2.2.7 主要受力轴及联轴器材料不低于 35 号钢。 2.2.8 吊钩材料应采用 20 号钢，其冲击值及断面收缩率应符合规定要求。 2.3 焊缝要求 2.3.1 焊缝应符合 GB 985—80 与 GB 986—80 的规定。 2.3.2 所有焊缝不得存在漏焊、裂纹、未焊透、严重咬边、夹渣、熔瘤等缺陷。 2.3.3 钢结构焊缝质量分为三级检验，包括外观检查及超声波或 X 射线探伤，对重要焊缝应达到 GB 3323—82 与 CB 827—80 的Ⅱ级要求。 2.3.4 未注明焊缝高度的角焊缝，其高度不低于较薄连接件厚度的 80%。 2.3.5 现场安装的重要焊缝应作标记并进行检验。 2.3.6 重要焊缝必须由持证焊工施焊，并标识焊工代号。 2.4 结构件要求 结构件制造允许偏差应符合表4规定（包括构件直线度、梁拱度偏差、扭曲度及腹板垂直度等）。
