【JT交通运输标准】 港口工程初步设计文件编制规定

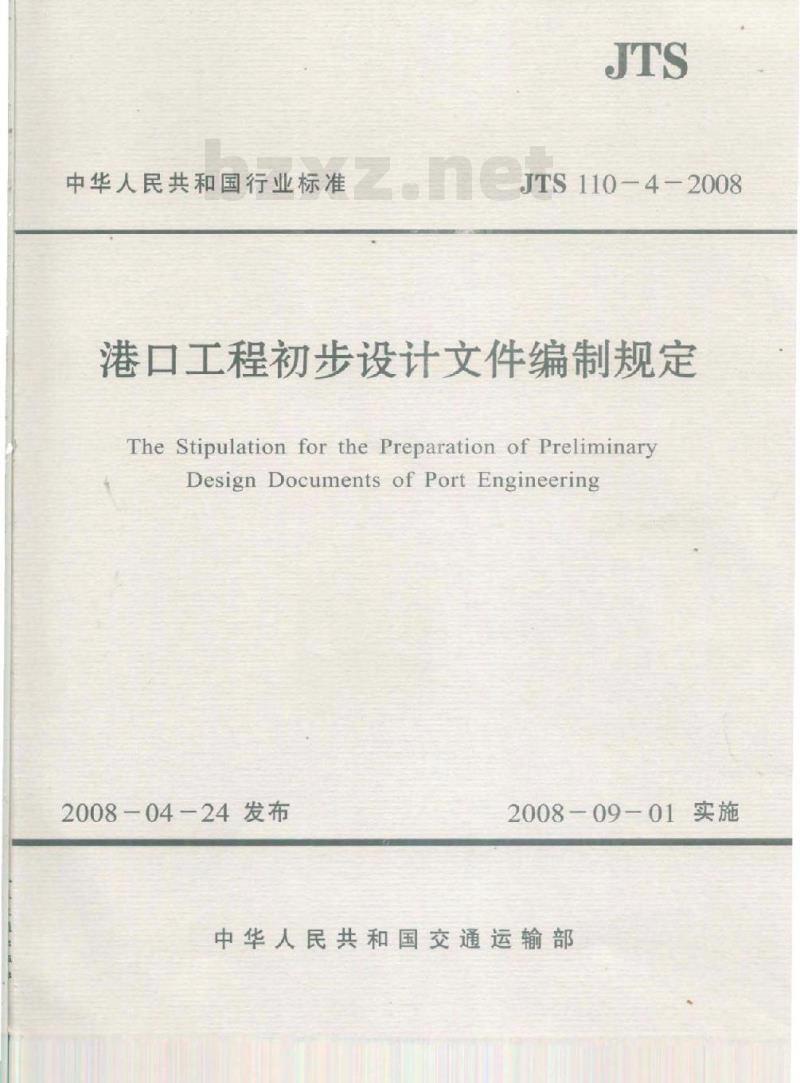

中华人民共和国行业标准
JTS110-4-2008
港口工程初步设计文件编制规定The Stipulation for the Preparation of PreliminaryDesign Documents of Port Engineering2008-04-24发布
2008-09-01实施
中华人民共和国交通运输部

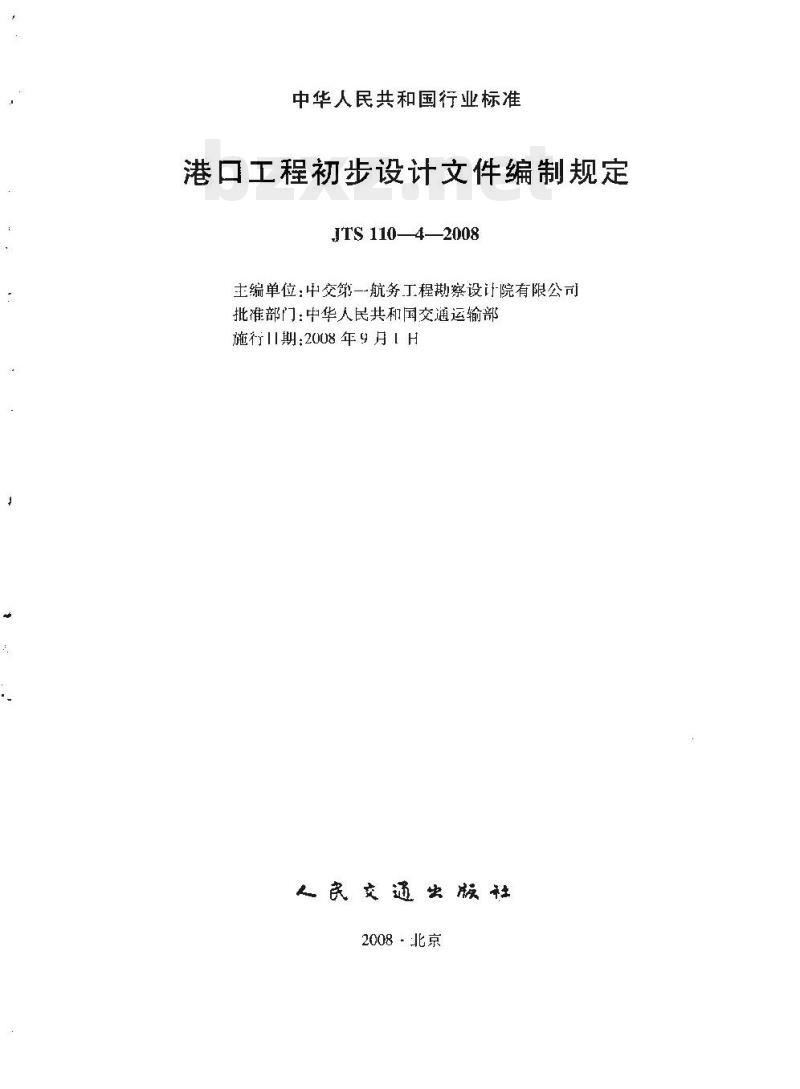

中华人民共和国行业标准
港口工程初步设计文件编制规定JTS 110—4—2008
主编单位：中交第一-航务工程勘察设计-院有限公司批准部门：中华人民共和国交通运输部施行11期：2008年9月1H
人民交通出版社
2008·北京

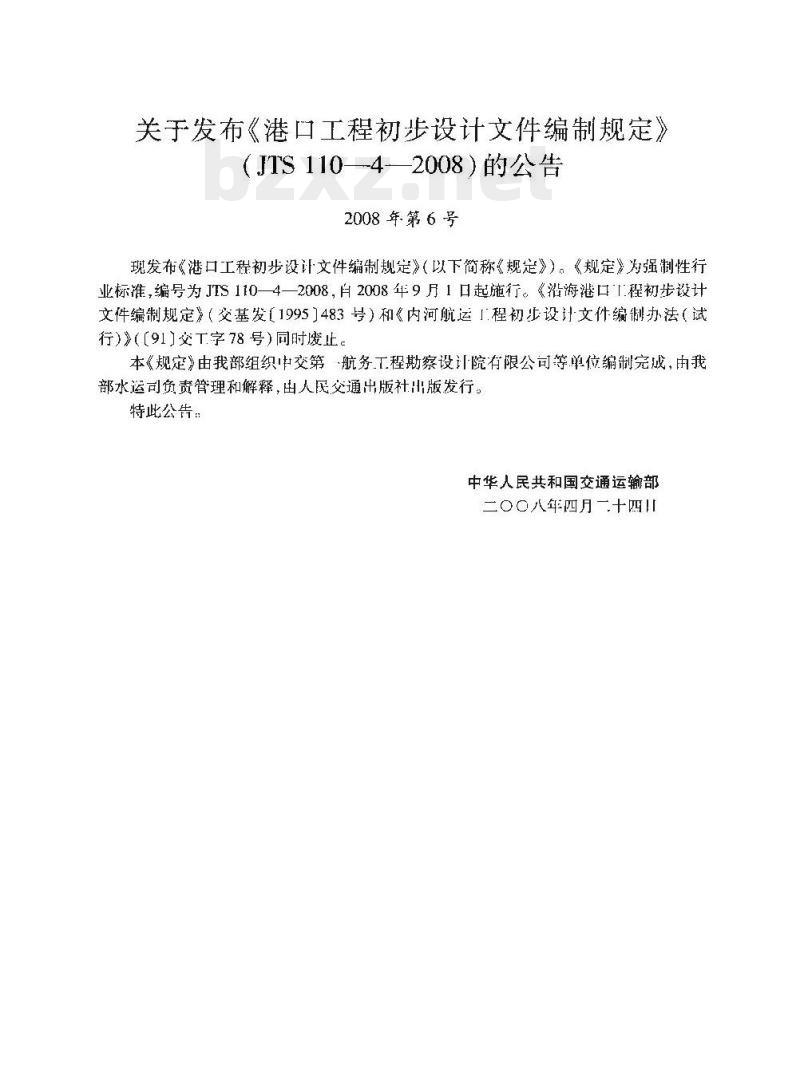

关于发布《港口工程初步设计文件编制规定》(JTS 110—-4-—2008）的公告
2008年第6号
现发布《港口工程初步设计文件编制规定》（以下简称《规定》）：《规定》为强制性行业标准，编号为JTS110—4—2008，月2008年9尺1口起施行。《沿海港口1.程初步设计文件编制规定》（交基发1995]483号）和《内河航运「.程初步设计文件编制办法（试行)》(【91交T字78 号)同时废止。本《规定》由我部组织中交第航务工程勘察设计院有限公司等单位编制完成，由我部水运司负责管理和解释，由人民交通出版社出版发行。特此公告：
中华人民共和国交通运输部
二〇〇八年四月一十四川

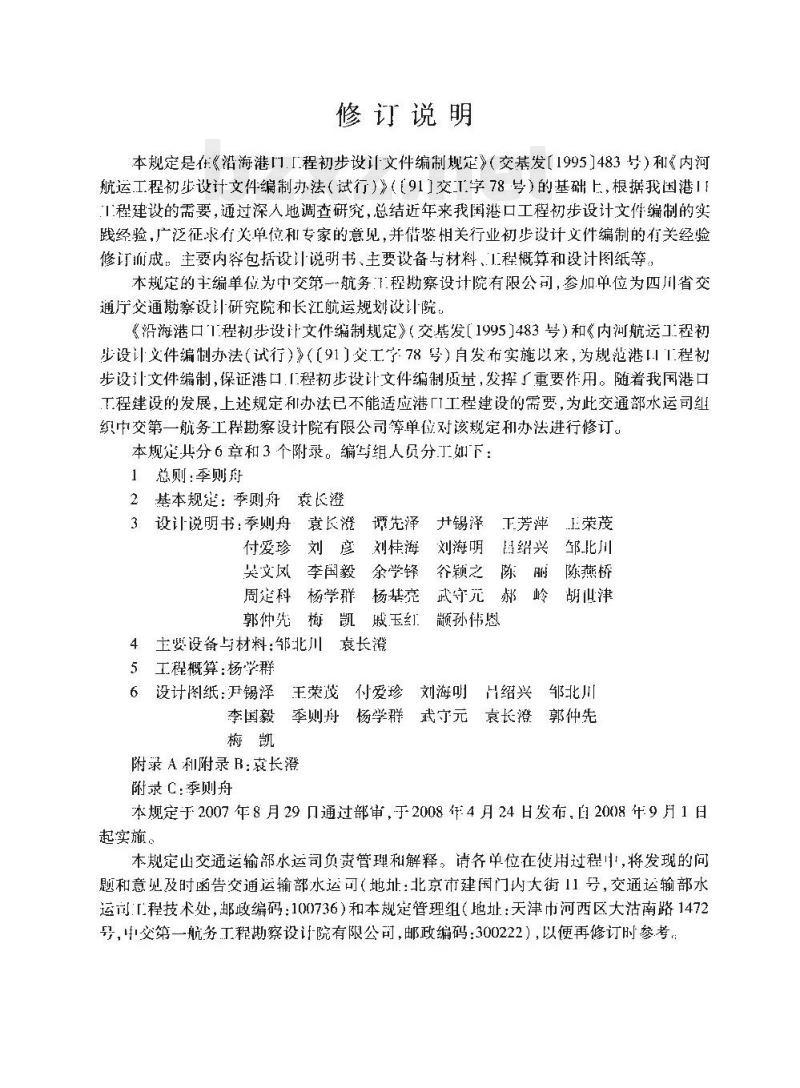

修订说明
本规定是在《沿海港门.『程初步设训文件编制规定》（交基发［1995】483号）和《内河航运工程初步设计文件编制办法（试行）》（【91交T字78号）的基础上，根据我国港1程建设的需要，通过深人地调查研究，总结近年来我国港口工程初步设计文件编制的实践经验，广泛征求行美单位和专家的意见，并循鉴相关行业初步设计文件编制的有关经验修订而成，主要内答包括设计说明书、主要设备与材料、I程概算和设计图纸等本规的于编单位为中交第-航务程勘察设计院有限公司，参加中位为四省交通厅交通勘察设计研究院和长江航运规划设计院：《沿海港口1程初步设计文件编制规定》（交基发[1995】483号）和《内河航运工程初形设计文件编制办法（试行）》（【91】交工字78号）自发布实施以束，为规范港11程初步设计文件编制，保证港口「程初步设计文件编制质量，发挥广重要作用，随着我国港口T程建设的发展，上述规定和办法已不能适应港「I工程建设的需要，为此交通部水运司组中交第一航务工程勘察设计院有限公司等单位对该规定和办法进行修订。本规延共分6章和3个附录。编与组人员分如下：1总则：季则册
2基本规楚：季则舟袁长澄
3设计说明书：季则舟袁长澄谭先泽锡泽、下芳萍荣茂付爱珍刘彦刘桂海刘海明嘉绍兴邹川文凤李闽毅余学锋
谷颖之陈丽陈燕桥
周楚科杨学群
杨基亮
武守元郝岭胡叫津
郭仲先梅凯戚玉红
颛孙伟恩
4主婴设备与材料：邹北川袁长澄5工程概算：杨学群
设计图纸：尹锡泽王荣茂付爱珍刘海明山绍兴邹北川6
李国毅季则舟杨学群武守元袁长澄郭仲先梅凯
附录 A和附录 B:袁长澄
附录 C:季则舟
本规定于2007年8月29口通过部审，于2008年4月24日发布，自20089月1日起实施，
本规定山交通运输部水运司负责管理和解释，请各单位在使用过程中，将发现的问题和意见及时函告交通运输部水运可（地址：北京市建菌门内大街11号，交通运输部水运司『程技术处，邮政编码：100736)和本规管理组（地址：天津市河西区大沽南路1472号，中交第一航务工程勘察设计院有限公司，邮政编码：300222），以便再修订时参考，T

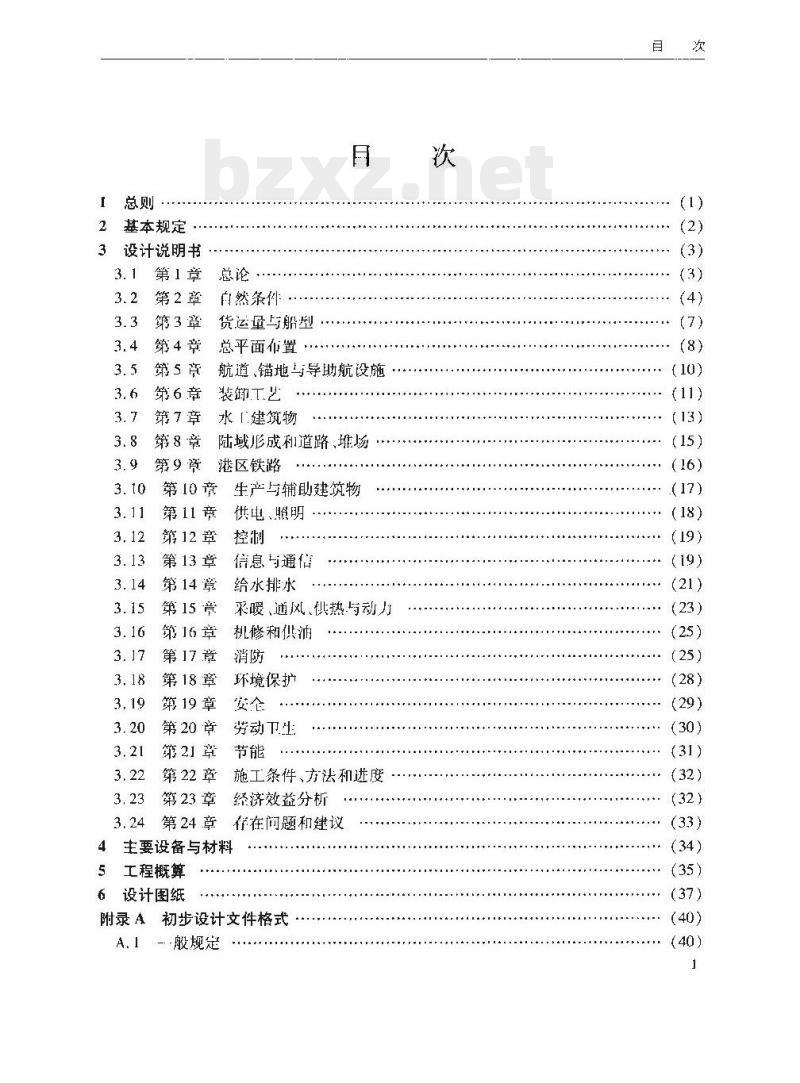

基本规定
3设计说明书
第1章
3.3第3章
3.4第4章
第5资
3.6第6章
第7章
第8章
自然条件
货运量与船型
总平面布置
航道、锚地与导助航设施
装卸工艺
水「建筑物
陆域形成利道路、堆场
港区铁路
第10章
第11竞
第12章
第13章
第14章
第16章
第17章
第18章
第19章
第20章
第21章
第22章
第23章
第24章
生产与辅助建筑物
供电、照明
信息与通信
给水排水
采暖、通风、供热与动力
机修和供油
环境保护
劳动卫生
施工条件、方法和进度
经济效益分析
代在间题和建议
主要设备与材料
工程概算
设计图纸
附录A初步设计文件格式
A.1—般规定
港口工程初步设计文仁编制规定（JTS110--4--2008）A.2
设计说明书
主要设备与材料
A.4工程概算
设计图纸
附录B设计说明书目录
附录C
本规定用词用语说明
附加说明
本规定主编单位、参加单位、主要起草人、总校人员和管理组人员名单
1.0.1为适应港口建设发展的需要，规范港口「程初步设计文仆内容和格式，保证港口工程初步设计文件编制质量，制楚本规定。1.0.2本规定适用于新建、扩建和改建的沿海和内河港口工程初步设计文件的编制。对以潮汐作用为主的河口港，既有河流水文特性又受潮汐影响的河港，其初步设计文件编制可根据不同情况按本规定中的相关条款执行。1.0.3港口程项日的航道工程初步设计文件编制，应按本规定执行。1.0.4港口工程初步设计文件的编制单位，应按国家有关规定，具备相应的设计资质。1.0.5港口工程初步设计文件的编制，除应符合本规定外，尚应符合国家现行有关标准的规定。
港口工程初步设计文件编制规定（JTS110：42008）2基本规定
2.0.1港1工程初步设计文件应依据可行性研究报告的批复文件，项日申请报告的核准或备案文件和港门工程岸线使用批复文件等进行编制。2.0.2港！工程初步设计文件中，工程建设地点、建设内容和建设规模等应符合批复的可行性研究报告、核准或备案的项国申请报告：2.03港工程初步设计文件，应由“设计说明”、“主要设备与材料”、“工程概算”和“设计图纸等4篇组成。
2.0.4港口工程初步设计文件的编写格式应符合附录A的有关规定。，设计说明书应分章、节编写，章、节官按照附录B中的有关规定设置。根据工程项函的际情况，无内容的章、节应列山该章、节的序号和名称,并应注明术章、节无内容。2.0.5港口「程初步设计文件的内容应符合下列规定。2.0.5.1港1.程初步设计文件的内容和深度应起到控制和指导施上图设计的作用。2.0.5.2港口「程初步设计文件，成确定[程项口的建设地点、规模、方案、设备、主要材料、工程、工期、概算和经济效益等。2.0.5.3港口T程初步设计支件的编制必须符合相关法律、法规：2.0.5.4港口『程初步设计文件的编制所使用的辈础资料应齐全、翔实、可靠。2.0.5.5港口工程初步设计应选择安全、合理、经济的建设方案，应积极采用可靠、环保、书能的新技术、新工艺、新设备、新材料。2.0.5.6港1工程初步设计文件应采用国家法定计量单位，2
3设计说明书
3.1第1章总论
3没计说明书
3.1.1总论应包括“设计依据”、“设计范用与分下”、“概述”和“存在的主要问题与建议”等4节。
3.1.2设计依据应包括依据文件，依据资料和工技术标准，并应符合下列规定。3.1.2.1依据文件应列山文件名称、文号、发文单位和发文日期。其中，重要的依据义件应将全文附后，作为设计说明书的附件。依据资料应列山资料名称、编制单位和日期。3.1.2.2依据文件应包括下列文件：(1)港口总体规划的批复文件；
(2)可行性研究报告的批复文件或项目申请报告的核准、备案文件和港口工.程岸线使用批复文件；
（3）工程地点、规模、性质等发生重大变化时的批复、核推或备案文件：(4)有关工程使用要求和重要技术条件的文件：(5）承担初步设计编制的有关委托文件3.1.2.3依据资料应包括下列文件：(1)批复的港口总体规划；
(2)批复的工程可行性研究报告或核准、备案的项目申请报告；(3）白然条件勘测报告：
（4）专题研究报告：
（5）卫程地点、舰模、性质等发生重大变化时的论证报告；(6)其他作为初步设计依据的资料。3,1.2,4二程技术标准应列出本工程初步设计文件编制主要执行的国家现行技术标谁的名称和编号。
3.1.3设计范围与分工应包括下列内容：(1)说明本工程设计委托的内容和范围、本工程与相邻工程的分界、铁路接轨点、道路衔接点和管线接线点等；
（2）当有两个或两个以上单位共同承担初步设计时，说明总体设计单位、参加单位及3
港口工程初步设计文件编制规定(JTS110—4—2008)其分工
3.1.4概述应包括1.程建设地点与规模、设计方案、推荐方案与主要技术经济指标和工程建设外部条件等，并应符会下列规定。3.1.4.1工程建设地点与规模应包括下列内容：（1）工程建设项日的地理位置和建设地点：(2)工程建设规模包括泊位性质、泊位数量和吨级、吞吐虽和设计通过能力等。3.1.4.2设计方案应包括下列内容：(1）简述总平面布置方案和推荐方案；（2）简述装卸.艺方案和推荐方案；(3)简述主要水工建筑物结构方案和推荐方案；(4)简述主要配套工程方案。
3.1.4.3推荐方案与主要技术经济指标应包括下列内容：（1）简述推荐的综合方案；
(2)列表说明推荐方案的技术、经济指标；（3）技术指标主要包括泊位数、泊位吨级、码头长度、防波堤长度、扩岸长度、航道规模、吞吐量、设计通过能力、铁露长度、道路面积、堆场面积、建构筑物面积、水域疏浚、吹填方量、陆域挖填力量、工要工艺设备名称与数量、1程用地面积、海使用面积，用电负荷、用水量和综合能耗指标等：(4)经济指标主要包括下程总概算、资金来源、建设工期、财务内部收益率、投资回收期和贷款偿还期等。
3.1.4.4丁程建设外部条件应包括下列内容：（1）汇程建设的外部交通、供水、供电和通信等条件；(2）工程建设项目的征地、海域使用等情况3.1.S存在的主要问题及建议应包括设计中存在的主要问题、需要初步设计审查确定的问题及相关建议。
3.2第2章自然条件
3.2.1自然条件应包括“门程地理位置”，“气象”、“水文”、“地形、地貌与工程泥沙”、“程地质”和“地震”等6节，其中“水文”一节的内，应根据丁程属于沿海港或内河港口，分别按3.2.4条或3.2.5条规楚执行。3.2.2工程地理位置应简述所在行政区域、工程建设地理位置和相邻城镇。3.2.3气象应包括下列内容：Www.bzxZ.net
3设说明书
（1)简述所采用象资料的气象台（站)名称、位置、地理坐标、观测场高程、使用资料年限及代表性分析和资料统计方法等；（2）气温，包括历年极端最高、最低气温，年平均气温，年平均最高、最低气温；(3)风,包括按蒲氏风级列出年各方向不同风级出现的题率、风向和风速分级统计表，风攻瑰图.常风向、次常风问及年出现频率，强风向、次强风向及年出现频率,风向季节变化和分布，灾害性大风，年风方超过作业标准的天数统计；4)降水，包括年最大、最小、平均降水量，日晟大降水量，降水量季节分布，年降水量超过作业标准的天数统计；
（5)雾，包打年平均大雾日数，大雾实际出现天数统计，雾的季节分布，年能见度低于作业标准的天数统评：
(6)需暴,包括年平均電暴Ⅱ，暴季节分布；(7)相对湿度，包括不同季节空氙对凝度，3.2.4沿海港门T程水文的内容符合下列规定。3.2.4.1所采用水文资料的水文站验潮站的位胃和使用资料年限应予以说明。3.2.4.2潮位应包括下列内容：
（1)基准面及其换算关系；
(2)潮汐性质及潮型；
（3）潮位特征值，包括均海平面、历年最商潮位、历年最低潮位、年平均高潮位、年平均低潮位和年平均潮差；
（4)设计水位，包括设计高水位、设计低水位、极端高水位、极端低水位；（5）乘潮水位，包括不同延时、各种频率的乘潮水位，对北方海区冬二月潮位较低时给出冬三月不同延时的冬季乘潮水位；()风暴潮。
3.2.4.3波浪应包括下列内容：
（1测波点试置水深、观规潮方法和懂压料年限：(2)波高、波向分级统计表，波玫现图；3常退尚、次带浪向强滚向次强浪向皮批现频率：(4)水工建筑物处不同重现期的设计波浪要素，必要时经数值模拟计算或物理模型试验分析确定；
(5)年波浪超过作业标准的天数统计，3.2.4.4海流应包括下列内容：
（1）海流性质和流场概况；
港口工程初步设计文件编制规定(JTS 110—4—2008)（2）大、中、小潮的海流特征值，包括最大涨、落潮的流向和流速，各测点垂线平均流阿和流速等：
(3)对大型开敲式码头，通过流场数值计算，分析工程建成后的流场情况。3.2.4.5冰况成包括下列内容：
（1)初冰日、终冰口、总冰期和严重冰期：(2)固定冰宽度；
(3)流冰的冰型、流冰量和流冰密集度：（4）冰况影响分析：
（5）年冰况影响作业天数的统计。3.2.5内河港口程水文的内容应符合下列规定。3.2.5.1所采用水文资料的水文（水位）站的名称、位置和使用资料年限应予以说明。3.2.5.2径流应包括径流特征值和年径流频率统计结果表等。3.2.5.3洪水应说明洪水特征值的统计分析方法和统计结果。3.2.5.4水位应包括下列内容：
(1)论述港区设计水位的标准：
(2)特征水位值；
(3)设计水位，包括设计高水位、设计低水位和施「水位。3.2.5.5水流状况应简述工程建设前后港区河段的水流状况。3.2.5.6冰况应包括下列内容：
（1)冰期、冰型、冰况月分布特征和流冰密集度等；(2)冰况影响分析；
（3）年冰况影响作业天数的统计。3.2.6地形、地貌与工程泥沙的内容应符合下列规定。3.2.6.1地形、地貌应包括下列内容：（1)简述T程所处位置的地形和水深条件；（2）简述海岸或河岸的性质，类型，地貌发育形态和特征等：（3）说明底质类型、分布规律和底质粒度参数特征等；（4）论述海岸的长周期和短周期冲淤变化规律，预测术来冲淤演变趋势：（5)论述工程所在河段的河势和航道演变。3.2.6.2工程泥沙应包括下列内穿：(1)简述水动力条件、泥沙来源、泥沙运移规律和含沙量的分布；(2)分析水工建筑物布置对泥沙淤积或冲剧的影响；G
