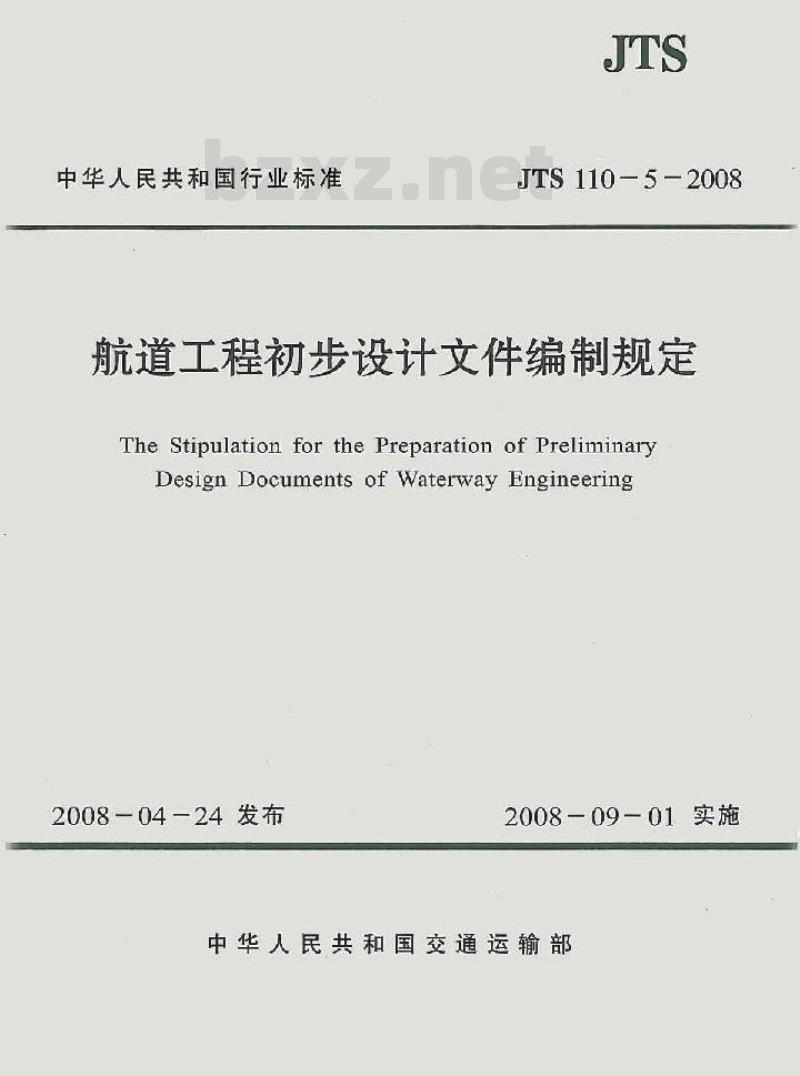

【JT交通运输标准】 航道工程初步设计文件编制规定

中华人民共和国行业标准
JTS110-5-2008
航道工程初步设计文件编制规定The Stipulation for the Preparation of PreliminaryDesign Documents of Waterway Engineering2008-04—24发布
2008—09—01实施
中华人民共和国交通运输部

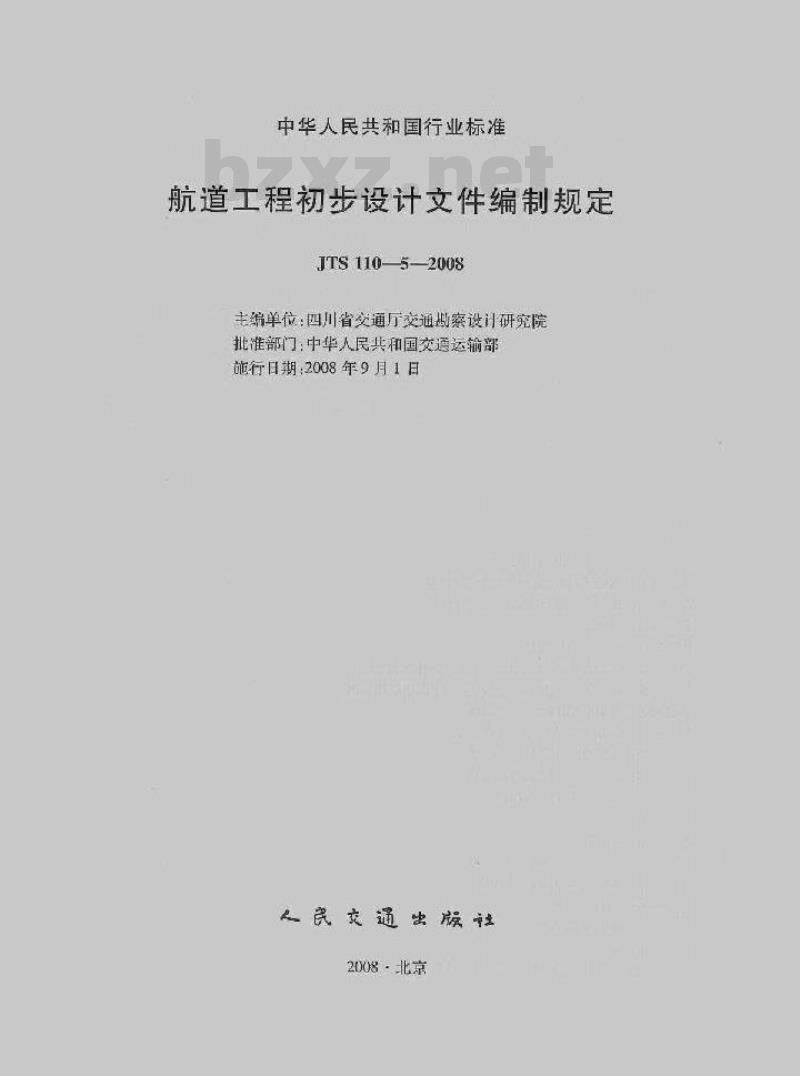

中华人民共和国行业标准
航道工程初步设计文件编制规定JTS110-5-2008
丰编单位：川省交通厅交通谢察设计研究院批雅部门：中华人民共和国交通运输部施行日期：2008年9月1日
人民交通出版社
2008·北京

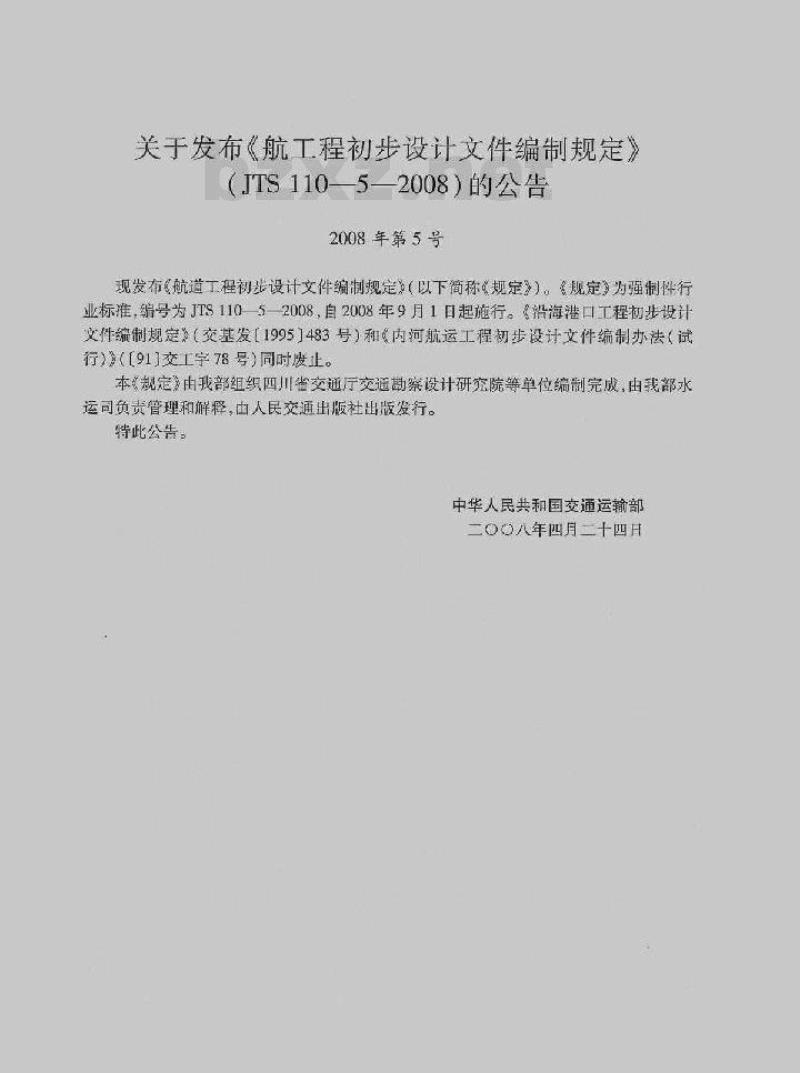

关于发布《航工程初步设计文件编制规定》（JTS110—5—2008）的公告
2008年第5号
现发布航道工程初步设计文件编制规定（以下简称规定）。规定为强制性件行业标准，编号为JTS11052008，自2008年9月1日起施行。铅海港口工程初步设计文件编制规定（交基发【1995】483号）和内河航运工程初步设计文件编制办法（试行）》（【91】交工宇78号）同时废止。本规定由我部组织四川省交通厅交通勘察设计研究院等单位编制完成，由我部水运司负责管理和解释，由人民交通出版社出版发行。特此公告：
中华人民共和国交通运输部
二〇〇八年四月二十四月

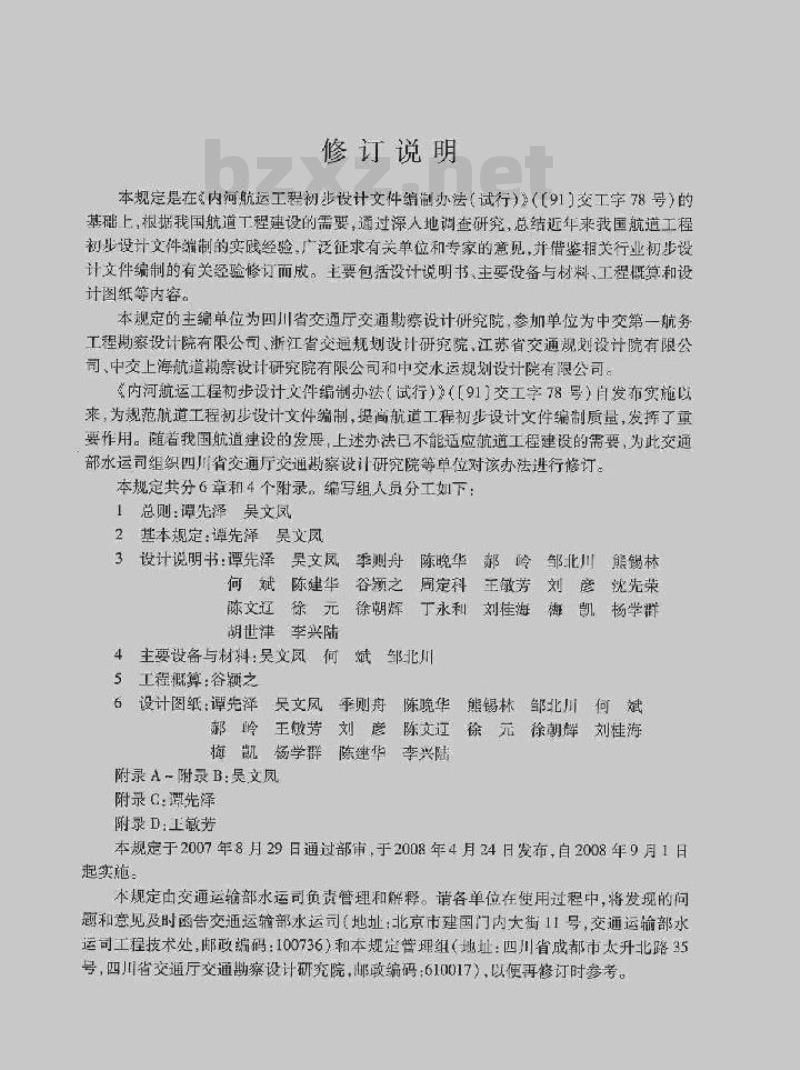

修订说明
本规定是在内河航运工程初步设计文件缩制办法（试行）》（【91交工宇78号）的基础上，根据我国航道工程建设的需要，通过深人地调查研究，总结近年来我国航道工程初儿设计文件编制的实战经验，广泛征求有关单位和专家的意见，并借整相关行业初步设计文件编制的有关经验修订而成。主要包活设计说明书，主要设备与材料、工程概算和设计图纸等内容。
本规定的主编单位为四川省交通厅交通勘察设计研究院，参加单位为中交第一航务工程勘察设计院有限公司、浙江省交通规划设计研究院，江苏省交通规划设计院有限公司、中交上海航道期察设计研究院有限公司和中交水运规划设计院有限公司。内河航运工程初步设计文件编制办法（试行）（【91交工字78号）自发布实施以来，为规范航道工程初步设计文件编制，提尚航道工程初步设计文件编制质量，发挥了重要作用。随者我国航道建设的发展，上述办法已不能适应航道工程建设的需要，为此交通部水运司组织四川省交通厅交通勘察设计研究院等单位对该办法进行修订。本规定共分6章和4个附录。缩写组人员分工如下：1总则：谭先泽吴文凤
2基本规定：谭先泽昊文凤
3设计说明书：谭先泽吴文凤季则丹陈晚华郝岭邹北川熊锡林何斌陈建华容领之同定科王敏芳刘彦沈先荣陈文辽徐元徐朝辉丁永和刘佳海海凯杨学群胡世津李兴陆
4主要设备与材科：是文凤何斌邹北川5工程概算：谷颖之
6设计图纸：谭先泽吴文风平则舟陈晚华熊锡林邹北川何斌郝岭王敏芳刘彦
陈文辽徐元徐期辉刘桂海
梅凯杨学群陈建华李兴陆
附录A~附录B：吴文凤
附录C：谭先泽
附录D工敏芳
本规定于2007年8月29日通过部审，于2008年4月24日发布，自2008年9月1日起实施。
本规定由交通运输部水运司负责管理和解释。请各单位在使用过程中，将发现的问题和意见及时函告交通运输部水运司（地址：北京市建国门内大街11号，交通运输部水运司工程技术处，邮政编码：100736）和本规定管理组（地址：四川省成都市太升北路35号，四川省交通厅交通勘察设计研究院，邮政编码：610017），以便再修订时参考。n
2基本规定
3设计说明书
3.1内柯航道工程.
3.2沿海航道工程
3.3枢组及通航建筑物工程
4主要设备与材料
5工程概算
5.1缩制说明
5.2工程惯算表
6设计图纸
6.1内河航道工程
6.2沿海航道工程
6.3枢纪及通航建筑物工程
附录A初步设计文件格式.
A.1般规定
A.2设计文本格式
附录B设计说明书目录
B.1内河航道工程
沿海航道工程
B3根纽及通航建筑物工程

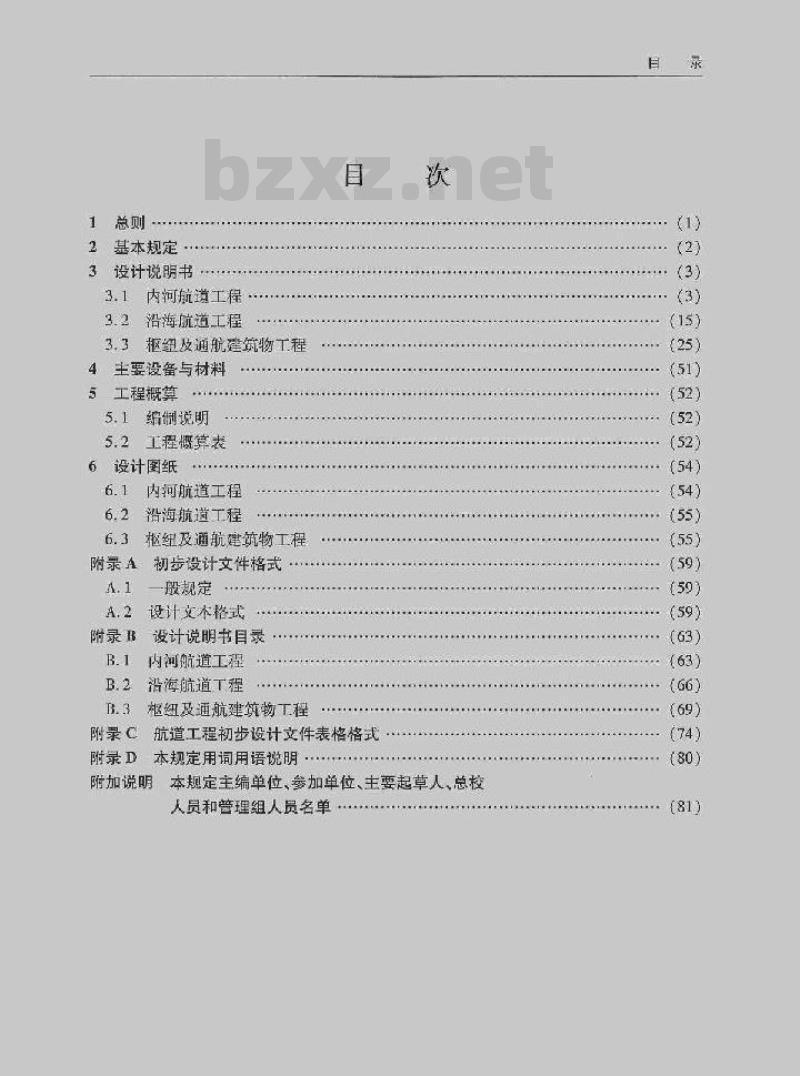

目藍次
附录C航道工程初步设计文件表格格式附录D本规定用词用语说明·
附加说明，本规定主编单位、参加单位、主要起草人总校人员和管理组人员名单·
（55)
（59)
（G3)
（69)
（81)
1总则
1总则
1.0.1为适应航道建设发展的需要，指导和规范航道工程初步设计文件的编制，制定本规定。
1.0.2本规定适用于新纯、扩建和改建的内河航造工程、沿海航道工程、区纽及通航建筑物工程初步设计文件的编制。
1.0.3航道工程初步设计文件的编制应符合下列规定。1.0.3.1不同类型的工程应结合工程特点，具内容和深度可有所取舍和侧重。1.0.3.2重要的专项工程除应执行本规定外尚应符合相关行业的规定及标难。1.0.4航道工程初步设计文件的编制单位，应按国家有关规定，具备相应的设计资质1.0.5航道工程初步设计文件的编制，除应符合本规定外，尚应符合国家现行有关标准的规定。
航道工程初设计文件编制规定（JTS110-5-2008】2基本规定
2.0.1航道工握初步设计文件的编制依据应包括下列内容：（1）建设单位的委托文件：
（2）工程可行性研究报告的批复文件或项月中请报告的核准，备案文件，以及评审或审查意见重要的会议纪要：
（3）其他专题报告的批复文件：（4）有关部门达成的协议文件。2.0.2航道工程初步设计文件中，工程建设地点，建设内容和建设规模等应符合批复的工程可行性研究报告，核准或备案的项目申请报告。2.0.3航道工程初北设计文件的组成应符合下列规定。2.0.3.1内河航道工程和沼海航道工程的初步设计文件应由“设计说明书”“主要设备与材料”“工程概算”和”设计图纸”等4篇组成。2.0.3.2枢纽及通航建筑物工程的视步设计文件应由“设计说明书”和“设计图纸“两筒组成。并应符合下列规定：
（1）主要设备与材料和工程概算的内容列人设计说明书的相关章节：（2）设计说明按章单犯成册或几章合订成职。2.0.3.3单项通航建筑物工程可按笔3.3.9条的规定内容编制，切步设计文件应由“设计说明书“和“设计图纸“两篇组成。2.0.4航道工程韧步设计文件的内容应符合下列规定。2.0.4.1初步设计文件的内容和探度应起到控制和指导施工图设计的作月2.0.4.2初步设计文件应确定工程项目的建设地点、规模，方案、设备，主要材料，工程量、工期、穗算和经济效益等。2.0.4.3初步设计文件的编制必须符合相关法律、法规和工程建设技术标准强制性条文的有关规定。
2.0.4.4初步设计文件编制所依据的基础资料应齐全期实、可靠。2.0.4.5航道工程初步设计应选择安全，合理，经济的建设方案，应积极采用可靠、坏保，节能的新技术，新工艺，新设备和新材料。2.0.4.6初步设计文件应采用国家法定计量单位。2.0.5航道工程权步设计文件的编写格式应行合时录A的有关规定，设计说明书应分章、节编写，章、节宜按照附录B中的有关规定设量。根据工程项自的实际情况，无内容的章，节应列出该章，节的序号和名称，并应注明本章，节无内容。初步设计图纸应根据工程项目的实际内容选择。
3设计说明书
3.1内河航道工程
3设计说明书
311设计说明书的内容应包措总论”“自然条件”、“河庆演变与碍航特性”“总体设计”、“整治工程”“疏凌工程”“炸礁工程”“护岸工程”“通航建筑物工程”、“航标工程”“配工程”“专项工程”，“通航安全”“安全”“环境保护」水主保持”、“节能”、“工程量汇总”“施工条件、方法和进度”、“经济效益分析”和”存在问题与建议”等20章。
3.1.2第1章总论应从整体上概括建设项目的其本情况，包括“前言”“设计依据”，“设计范国与分工”“设计概要”“外部建设条件”和“存在的主要问题与建议”等6节内容。各节内容应符合下列规定。
3.1.2.1前言应筒述航道规划，工程可行性研究的主要结论，批复意见和执行情况。3.1.2.2设计依据应包括依据文件、依据资料和技术标准等内容。3.1.2.3依据文件应列出文件名称、文号、发文单位、发文日期。其中，重要的依据文件应将全文附后，作为设计说明书的附件。依据文件应包括下列内容：（1）航道规划的批复文件：
（2）工程可行性研究报告的批复文件或项目申请报告的核准、备案文件：（3）工程地点，规模、性质等发生重大变化时的批复、核准或备案文件：（4）设计委托书和重要的会议纪要、函件、协议等：（5）其他有关文件。
3.1.2.4依据资料应列出资料全名编制单位和日期，并应包括下列内容：（1）批复的航道规划：
（2）批复的工程可行性研究报告或核准，备案的项目申请报告：（3）自然条件勘测报告：
（4）专题研究报告：
（5）工程地点规模、性质等发生重大变化时的论证报告：(6)其他作为初步设计依据的资料。3.1.2.5技术标准应列出初步设计所依据的国家现行技术标准的名称利编号。3.1.2.6设计范围与分工应包括下列内容：1）简述建设工程的地理位置；
（2）设计航道起止点或里程点，以及涵盖的主要设计内容：(3）设计参加单位的分工情况。3
航道工程初步设计文件编制规定（JTS110-52008）3.1.2.7设计概要应包括建设标准与规模、建设方案和主要技术经济指标等内容。3.1.2.8建设标准与规模应包括下列内容：（1）航道等级：
（2）代表船型或船队及其尺度：（3）保证率：
（4）航道尺度，包括水深、航道底宽和弯曲半径等：（5）航道量狸、滩险数量等；
(6）通航建筑物尺度，过、跨河建筑物净空尺度。3.1.2.9建设方案应简达各设计方案方案比较和结论，并说明推方案的工程总体布置：
3.1.2.10主要技术经济指标应包括下列内容：（1）列表说明航道通过能为、航道里程、航道尺度，设计船型、主要工程量等主要技术指标：
（2）说明工程总概算、资金来源、建设工期、经济内部收益率、经济净现值利敏感性分析等主要经济指标。
3.1.2.11外部建设条件应包下外内容：（1）工程建设的外部交通、供水、供电和道信等条件：（2）与工程建设相关的征迁、行洪、通航安全和临（跨）河建筑物工程等条件：（3）根据需要附必要的有关协议。3.1.2.12存在的主要间题与建议应根据工程实际情说，间述设项日存在的主要间题，关提出建议。
3.1.3第2章自然条件应包括”河流概况”“气象”“水文、泥沙”“工程地质”“地震”和“已有工程设施”等6节内容。各节内容应符合下列规定。3.1.3.1河流概况应包括下列内容：（1）河流的地理位置所在水系和流域概况：（2）工湿河段长度，河道特情征，河床性质，整冶河段来水来沙条件和有影响的水利设施、人类活动情况；
（3）工程所在地的环境保护、水土保持现状、水文设施、文物和临（跨）建筑物等3.1.3.2气象应说明工程区域的气候特征，包括气湿，风降水募，雷暴和冰冻等，以及气象观测情况。
3.1.3.3气温应包括下列内容：
（1）历年极端最高、最低气温；（2）年平均气湿：
（3）年平均最高、最低气温。
3.1.3.4风应包括下列内容：
（1）按蒲氏风级列出年各方向不同风级出现的频率，并绘制风致现图：（2）常风向、次常风向及年出现率：（3）强风向次强风向及年出现题率：（4）风问的季节变化及过程。
3.1.3.5降水应包括下列内容：
3计说明书
（1）降水特征值，包活年平均，最人最小降水里和日最大降水量等，必要时提供最长连续降水过程的时间及降水量：（2）降水量的季节分布。
3.1.3.6雾应包括下列内容：
（1）年平均大雾日及实际出现的天数：（2）大等的季节分布。
3.1.3.7雷暴应说明年平均需暴日及季节分布等：3.1.3.8冰冻应包括下列内容：
（1）冰期，包括切冰日终冰日总冰期和严重冰期：（2）冰况，包括固定冰宽度、流冰的冰型、流冰量和流冰密集度等：（3冰况的影响分析。
3.1.3.9水文，泥沙应包括下列内容：（1概述与设计有关的水文站分布、整治河段临时水尺位置，水文观测内容和资料收集：
2）统计基本水文站或计算控制站的水位、流量和泥沙等的特征值：对受水泰通改理水或流量调节影彩响的润段是出相的水文观测内空和资差收集，并作必要的说明。
3.1.3.10工程地质应包括地质构造、者土层分布特征、不良地质现象、出下水，岩土物理力学性质，工程地质问题，工程地质评价和附图等内容w3.1.3.11地质构造应包括下列内容：1）区域地层岩性，地质构造情现，区域稳定性评价：（2）对建筑物有影响的地质构造现象，说明其危害程度，提出防洽措施。3.1.3.12岩土层分布特征应明场地客岩土层的分布产状、颠色，性质、地质时代及成因类型等。
3.1.3.13不良地质现象应包括下列内容：（1）易地稳定性、适宜件评价：（2）简述不良地质现象的分布范围、形成原因、发育程度和发展趋势，以及可能对工程造成的危害，提出防治措施，3.1.3.14地下水应包括下列内睿：1简述对工程有影响的地下水的层数、类型水位特征，腐蚀性、补给和排泄条件等，以及可能对工猜造成的危害：（2）各含水层的水文地质参数
3.1.3.15岩土物理力学性质应以统计成果表形式列出各岩土层物理力学性质指标标准值和疏凌土分级等。
航能工程初步设计文件编制规定（JTS110-5-2008）3.1.3.16工程地质问题应说明除地质构造，不良地质现象和地下水等因素外，还可能存在的岩土软化和崩解等地质问题。3.1.3.17工程地质评价应说明工程地质对方案布置利建筑物结构选型等方面的影响。bzxZ.net
3.1.3.18附图应包括钻孔平面位置图和工程地质剖面图。必要时，尚应附区域地质图或地质构造图有面等高线图等3.1.3.19地展应说明工程区域地震基本测度，地震动峰值加速度，地展动反应请特征周期和场地地装安全性评价结论。3.1.3.20已有工握设施应简述与工程项目相关的航运设施、临（跨）河建筑物和水利水电工程等
3.1.4第3章问床演变与碍航特应包居“航道现快”，“床演变”、“滩险演变特点和“难险碍航特性”4节内容。各节内容应符合下列规定。3.1.4.1航道现状应包括下列内容：（1）整冶河段地理贷置、长度潍险分布和潍险类别：（2）水文和水力要素特征：
（3）航道等级及维护尺度：
(4）保证率：
（5）航标配布；
（6）临（跨）河建筑物、提防工程和具仙工程。3.1.4.2河床演变应包括下列内容：（1）闸达工程扣段在历史上发生的主要演变及其原因：（2）对比分析近期整治河床纵向横向演变情况，并计算冲源量；（3）对演变过程，特点和规律进行分析和旧纳：（4）从水流、泥沙和上下游边界条件的变化，以及整洁疏没，采砂、取水、临（路）河建筑物，护岸和围屋工程等人美活动的影响，分析河势变化：（5颜测冲敬演型变趋势对航道建设和维护的影响：（6）提出碱龄防淤、防冲的施和建议。3.1.4.3催险演变特点应包括下列内容：（1）上游来水来沙和河势变化情况，河岸，州滩和航槽的年际年内变化规律，滩险位置、类别、长度、水深、水文、地质、流速、流态、比降等自然特征：（2）分析出现冲刷或淤积的水位、上下游河势条件：（3）其他工程设施和采砂等对险演变的影响；（4）雅险演变特点。
3.1.4.4灌险碍航特性应包括下列内容：（1）根据航道建设、维护要求和难险演变特点，分析碍航部位和得航物的物理性质（2）影响船自安全航行的航道尺度、水流、地质因繁和影响程度：（3）险得航的空间时间变化特点：6
（4）解决碍航的方送。
3设计说明书
3.1.5第4章总体设计应包括“航适现状”“设计标准”、“设计原则”“坚向设计”、“平面设计，、“试验研究”、“综合分析与推孝方索“和“效果与原型观测”等8节内容。各节内容应符合下列规定。
3.1.5.1航运现代应包括下列内容：（1）航运在本地区综合交通体系中的作用：（2）近年客货运量、货种流量及流向：（3）航运企业，船舶保有量、船型及营运组织：（4）船加和船队的吨位尺度等。3.1.5.2设计标准应包括运量预测及船型、改计标准及航造通过能力等内容。3.1.5.3运量预及铅型应包括下列内容（）根据整治河段自然资源分布、社会经济发展与工业布局现状及规航运发展前景，预测整治河段各设计水平年的客货运量、货种及流向，并列表说明：（2）根据运量预测，分析各设计水平年的营运方式和所需运力，提出设计船型（船队与兼顾船型，并列出主要尺康。3.1.5.4设计标推及航道通过能力放阅航道等级，保证率航道尺度控制比降与流速航道设计通过能力等。
3.1.5.5设计原则应根据整治河段自然特性和演变规律，结合水资源综合利用和环境保护等方面的要求提出：
3.1.5.6坚向设计应说明坚向设计的要求，并提出设计成果。设计成果应包括下列内容：
1）分析计算设计水位：
（2）根据设计水位和建设标准，综合考虑整治效果等因素，拟定航道水深（3）根据设计水位和航道等级等，提出通航净空尺度及技术要求。3.1.5.7平面设计应说明航道线路、整冶工程、疏设工程、炸储工程、护岸工程、通航建筑物工程，航标工程、配套工程和专项工程等内容。3.1.5.8航道线路应包括下列内容：1）前送各航道线路与整治线规划方案的布置原则、基本走向和要点：（2）从工程量，航道的适应性施工条件，通航安全外部条件等方面进行两个或两个以上航道建设方案的综合比较，推荐合理的航道线路和整冶线规划方案：3）必要时，结合模型试验成果进行论证。3.1.5.9整洽工程应说明整洽建筑物结构型式，平面布置和数量。3.1.5.10疏滚工醒应说明疏没河段的情况和数量。3.1.5.11
特通现明设的荷利放，
3.1.5.12护岸工程应说明护岸，护的情况，护岸，护滩的结构型式和数量。3.1.5.13通航建筑物工程应说明通航建筑物工程的位置和数盘。3.1.5.14航标工程应说明航标美别配布和数量，7
