【FZ纺织行业标准】 圆型纬编机三角的通用技术条件

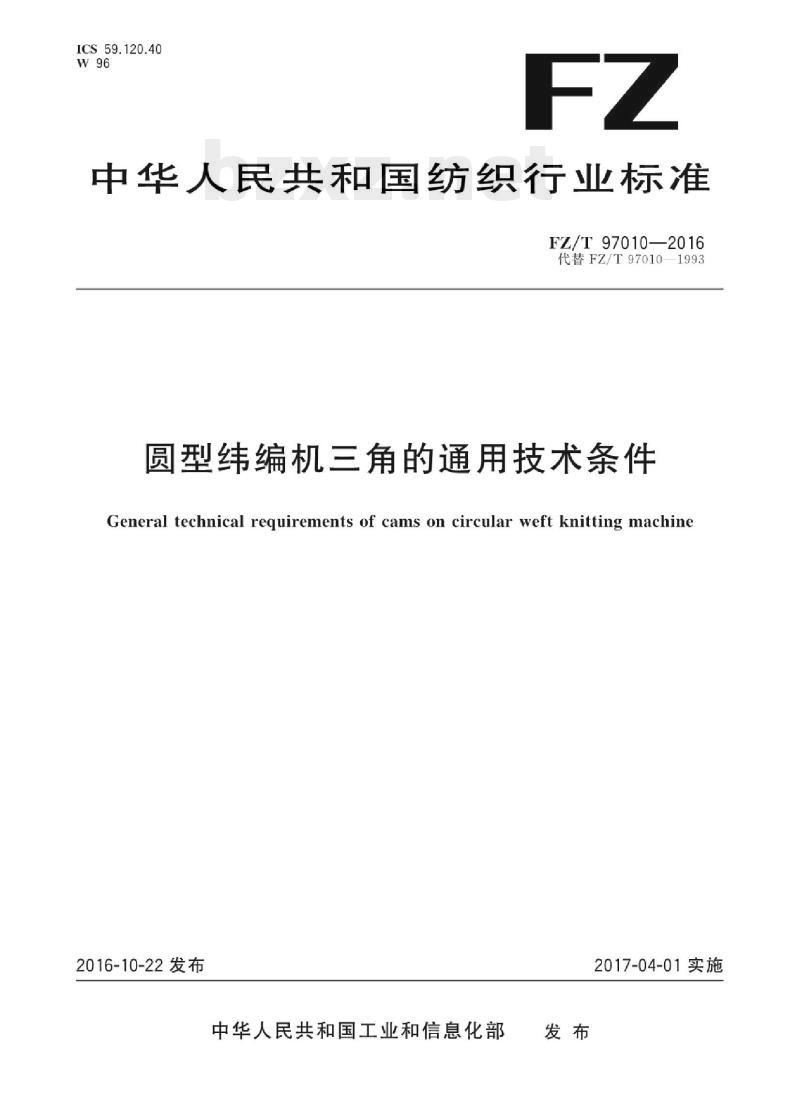

ICS59.120.40
中华人民共和国纺织行业标准
FZ/T97010—2016
代替FZ/T97010—1993
圆型纬编机三角的通用技术条件General technical requirements of cams on circular weft knitting machine2016-10-22发布
中华人民共和国工业和信息化部发布
2017-04-01实施

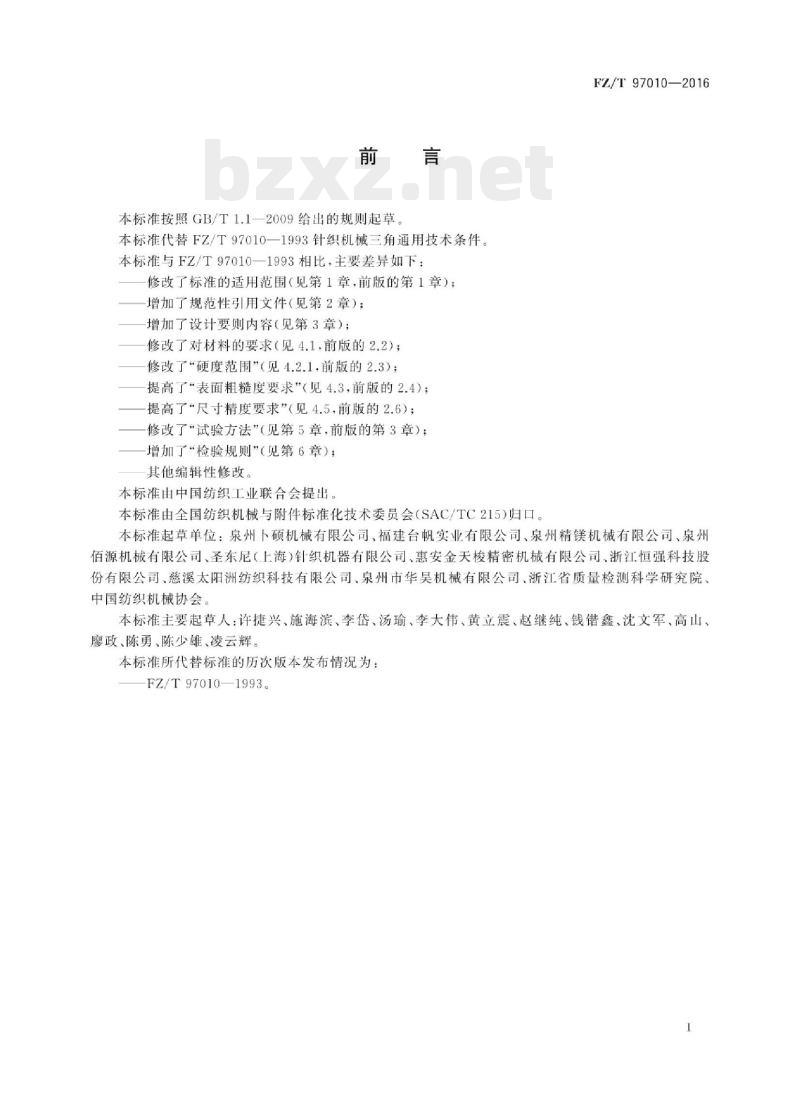

本标准按照GB/T1.12009给出的规则起草本标准代替FZ/T970101993针织机械三角通用技术条件。本标准与FZ/T97010—1993相比，主要差异如下：修改了标准的适用范围（见第1章，前版的第1章）；增加了规范性引用文件（见第2章）：增加了设计要则内容（见第3章）：修改了对材料的要求（见4.1，前版的2.2）；修改了“硬度范围”（见4.2.1，前版的2.3）；提高了“表面粗糙度要求”（见4.3，前版的2.4）；提高了“尺寸精度要求”（见4.5，前版的2.6）；修改了“试验方法”（见第5章，前版的第3章）；增加了“检验规则”（见第6章）；其他编辑性修改。
本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。FZ/T97010—2016
本标准起草单位：泉州下硕机械有限公司、福建台帆实业有限公司、泉州精镁机械有限公司、泉州佰源机械有限公司，圣东尼（上海）针织机器有限公司，惠安金天梭精密机械有限公司，浙江恒强科技股份有限公司、慈溪太阳洲纺织科技有限公司，泉州市华昊机械有限公司、浙江省质量检测科学研究院中国纺织机械协会。
本标准主要起草人：许捷兴、施海滨、李岱、汤瑜、李大伟、黄立震、赵继纯、钱错鑫、沈文军、高山、廖政、陈勇、陈少雄、凌云辉
本标准所代替标准的历次版本发布情况为：FZ/T97010—1993。
iiiKAoNikAca

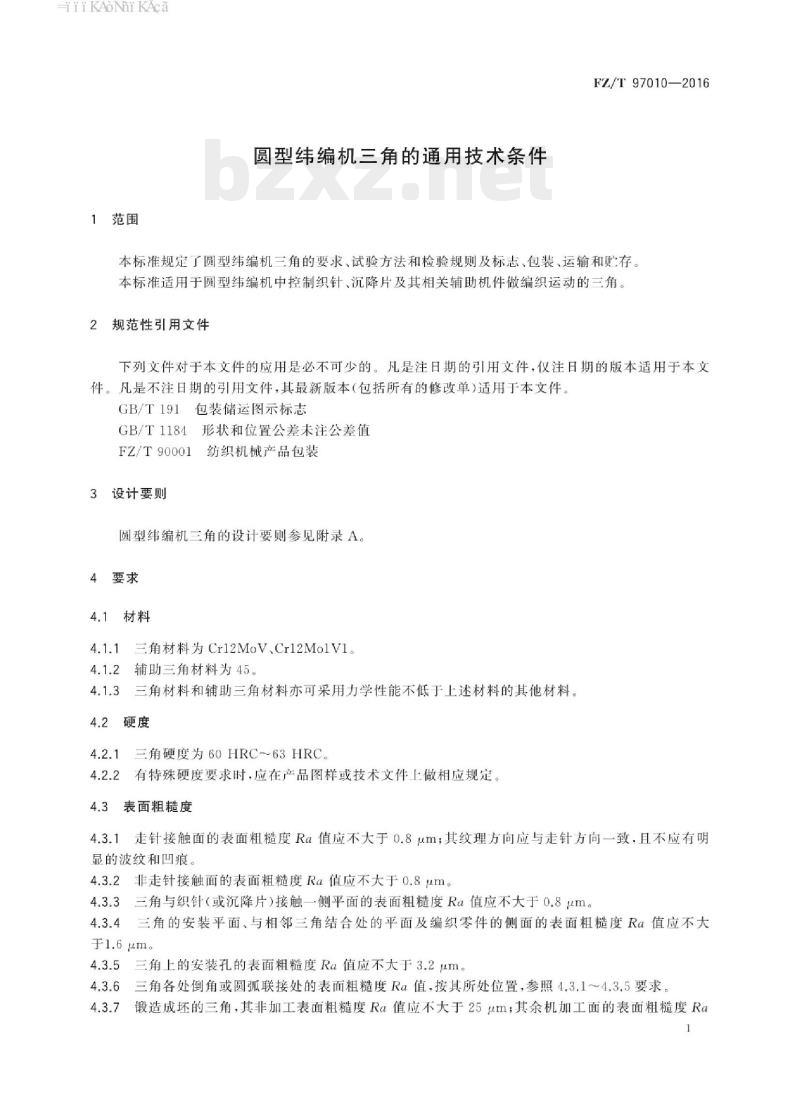

1范围
圆型纬编机三角的通用技术条件FZ/T97010—2016
本标准规定了圆型纬编机三角的要求、试验方法和检验规则及标志、包装、运输和贮存。本标准适用于圆型纬编机中控制织针，沉降片及其相关辅助机件做编织运动的三角2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB/T1184形状和位置公差未注公差值FZ/T90001纺织机械产品包装
3设计要则
圆型纬编机三角的设计要则参见附录A。4要求
4.1材料
三角材料为Cr12MoV.Cr12MolVl。4.1.2辅助三角材料为45。
4.1.3三角材料和辅助三角材料亦可采用力学性能不低于上述材料的其他材料。4.2硬度
三角硬度为60HRC～63HRC
4.2.2有特殊硬度要求时，应在产品图样或技术文件上做相应规定4.3
表面粗糙度
4.3.1走针接触面的表面粗糙度Ra值应不大于0.8um；其纹理方向应与走针方向一致，且不应有明显的波纹和凹痕。
4.3.2非走针接触面的表面粗糙度Ra值应不大于0.8μm。4.3.3三角与织针（或沉降片）接触一侧平面的表面粗糙度Ra值应不大于0.8um4.3.4三角的安装平面、与相邻三角结合处的平面及编织零件的侧面的表面粗糙度Ra值应不大于1.6μm。bzxz.net
4.3.5三角上的安装孔的表面粗糙度Ra值应不大于3.2μm。4.3.6三角各处倒角或圆弧联接处的表面粗糙度Ra值，按其所处位置，参照4.3.1~4.3.5要求。4.3.7
锻造成坏的三角，其非加工表面粗糙度Ra值应不大于25m：其余机加工面的表面粗糙度Ra1
iiiKAoNhikAca
FZ/T97010—2016
值，按其所处位置，参照4.3.14.3.5要求，4.3.8当有特殊要求时，应在产品图样和技术文件中做出相应的规定。4.4消磁处理
三角零件应经过消磁处理。
4.5尺寸精度
4.5.1针筒三角厚度尺寸偏差为_0.03mm。4.5.2针盘三角（或沉降片三角)厚度尺寸偏差为_8.02mm。4.5.3封闭三角的外形高度、保护跑道相关外形高度尺寸公差应不低于GB/T1184中IT10的规定4.5.4三角宽度方向外形尺寸公差应不低于GB/T1184中IT6的规定。4.5.5三角走针曲线相对于定位基准的线轮廓公差为0.05mm。5试验方法
试验条件
环境温度10℃～35℃、相对湿度45%~85%。检验方法
材料（4.1.1～4.1.3)的检测：核查材质证明书，必要时对其化学成分进行检验。三角硬度（4.2.1）用洛氏硬度计检测。三角表面粗糙度（4.3.1～4.3.7)用粗糙度仪或粗糙度样块比对检测。三角的消磁处理（4.4)用无磁性细钢丝或薄钢片吸附法检测5.2.5
三角尺寸精度（4.5.14.5.4）采用比其公差值高一等级的通用量具检测5.2.6
三角走针曲线相对于定位基准的线轮廓（4.5.5）检测方法：将需要检测的三角置于光学投影仪上，生成光影图像文件与理论走针曲线图像文件在计算机上进行比对检测。6检验规则
出厂检验
6.1.1产品由制造厂质量检验部门按4.2～4.5的规定检验，合格后方可出厂。6.1.2产品包装成箱后应附有产品质量合格证。6.2
型式检验
6.2.1产品在下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定b）正常生产后，如原材料，生产工艺有重大改变可能影响产品性能时；c
产品停产一年以上恢复生产时；d)
国家质量监督机构提出进行型式检验要求时。6.2.2检验项目为第4章规定的全部内容6.3抽样
产品采用简单抽样检验，每批抽样数量不少于50件。2
iiKANiKAca
判定规则
全部项目检验合格，判该产品符合标准要求。标志、包装、运输和购存
7.1标志
包装储运的图示标志应符合GB/T191的规定。7.2
产品的包装按FZ/T90001的规定。7.3运输
产品在运输过程中，包装箱应按规定朝向放置，不得倾斜或改变方向。7.4贮存
FZ/T97010—2016
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮、防锈有效期为一年。3
iiKANiKAca
FZ/T97010—2016
附录A
（资料性附录）
圆型纬编机三角的设计要则
A.1圆弧型三角尺寸按角度设计，加工测量按弦长进行，见图A.1。图A.1
A.2三角曲线连接处应以圆弧连接。A.3相邻三角拼缝间隙不大于织针厚度的二分之一，有特殊要求时应在产品图样的技术要求中注明。A.4相邻三角相对于织针运动方向的织针人口处可倒角。A.4.1走针跑道方向的倒角可为1.0mmX2.0mm（见图A.2），若后面的三角为可调节三角，则倒角尺寸可按要求另定，
A.4.2针尾与三角接触面的倒角可为0.3mm×2.0mm，见图A.2。0
织针运动方向
走针跑道只允许向背离针距的方向倾斜，见图A.3。A.5
-iiiKAoNniKAca
三角走针跑道
FZ/T97010—2016
由针筒中心向外方向安装三角的螺钉沉孔应保证螺钉安装后，螺钉顶面离三角平面的距离不小于A.6
0.5mm。螺孔或沉孔的位置应避开针尾轨迹线，以防止跳针或撞针。5
FZ/T97010-2016
中华人民共和国纺织
行业标准
圆型纬编机三角的通用技术条件FZ/T97010—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年2月第一版
书号：1550662-30982
版权专有
侵权必究
91216/
