【FZ纺织行业标准】 针织机用针第2部分:钩针

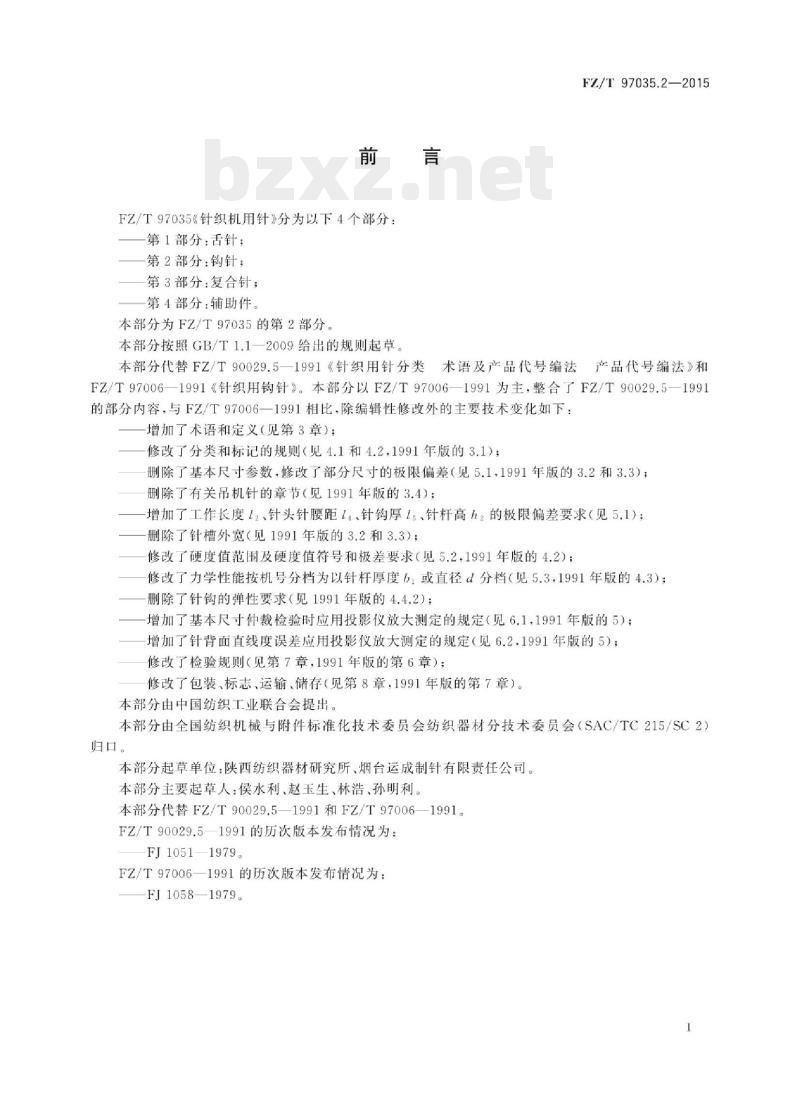

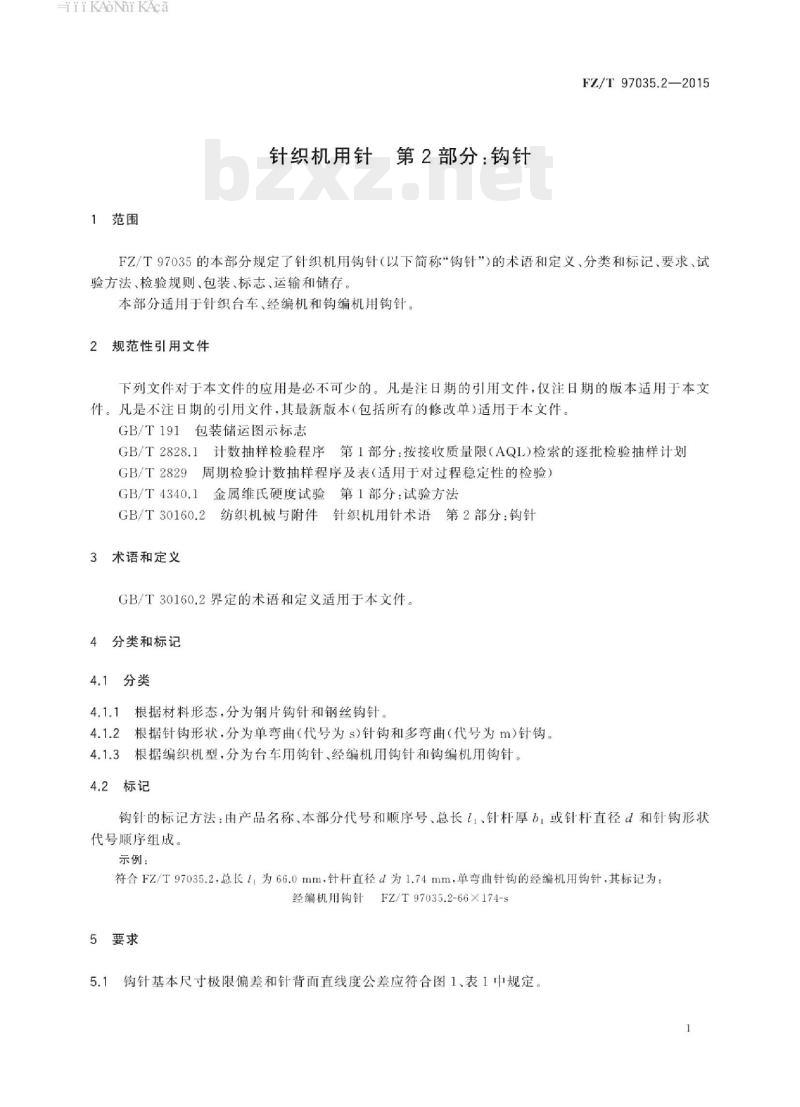

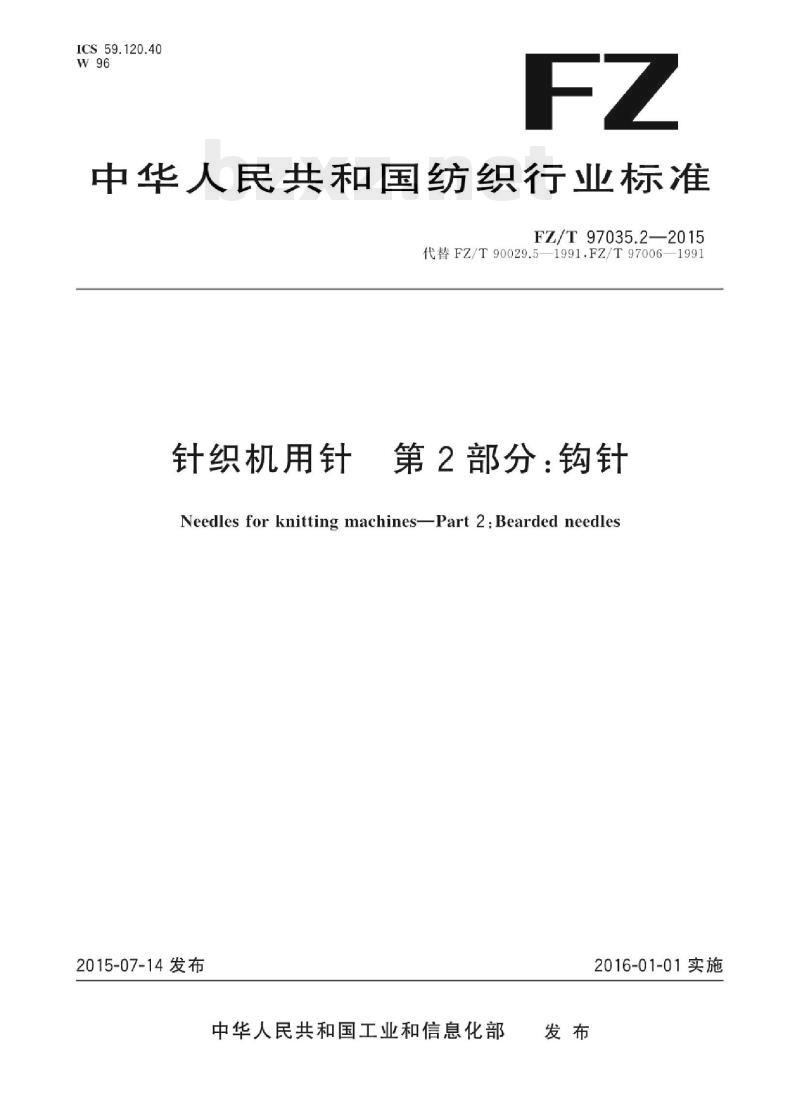

ICS 59.120.40 W96 FZ 中华人民共和国纺织行业标准 FZ/T 97035.2—2015 代替 FZ/T90029.5—1991、FZ/T97006—1991 针织机用针 第2部分：钩针 Needles for knitting machines Part 2: Bearded needles 2015-07-14发布 2016-01-01实施 中华人民共和国工业和信息化部发布 前言 FZ/T97035《针织机用针》分为以下4个部分： 第1部分：舌针； 第2部分：钩针； 第3部分：复合针； 第4部分：辅助件。 本部分为FZ/T97035的第2部分，按照GB/T 1.1—2009给出的规则起草。 本部分代替FZ/T90029.5—1991《针织用针分类术语及产品代号编法》和FZ/T97006—1991《针织用钩针》。本部分以FZ/T97006—1991为主，整合FZ/T90029.5—1991部分内容，并对技术内容进行了修改与完善。 主要技术变化包括：增加术语和定义；修改分类和标记规则；调整尺寸极限偏差；删除吊机针相关内容；修改硬度及力学性能要求；增加投影仪测定规定；修订检验规则及包装、标志、运输、储存要求等。 本部分由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会归口。 起草单位：陕西纺织器材研究所、烟台运成制针有限责任公司。 主要起草人：侯水利、赵玉生、林浩、孙明利。 1 范围 本部分规定了针织机用钩针（以下简称“钩针”）的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存。 本部分适用于针织台车、经编机和钩编机用钩针。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分 GB/T 2829 周期检验计数抽样程序及表 GB/T 4340.1 金属维氏硬度试验 GB/T 30160.2 纺织机械与附件 针织机用针术语 第2部分：钩针 3 术语和定义 GB/T 30160.2界定的术语和定义适用于本文件。 4 分类和标记 4.1 分类 4.1.1 根据材料形态，分为钢片钩针和钢丝钩针。 4.1.2 根据针钩形状，分为单弯曲（代号s）针钩和多弯曲（代号m）针钩。 4.1.3 根据编织机型，分为台车用钩针、经编机用钩针和钩编机用钩针。 4.2 标记 钩针标记方法由产品名称、本部分代号及顺序号、总长l1、针杆厚b1或针杆直径d及针钩形状代号组成。 示例：经编机用钩针 FZ/T 97035.2-66×1.74-S，表示总长66.0mm、针杆直径1.74mm、单弯曲针钩的经编机用钩针。 5 要求 5.1 钩针基本尺寸极限偏差及针背面直线度公差应符合图1及表1规定。 基本尺寸包括：针杆厚b/针杆直径d、针头宽b2、总长l1、工作长度l2、针钩长l3、针头针腰长l、针头厚l5、针尖长l6、针背高h、针杆高h2、针钩开口高h等。
