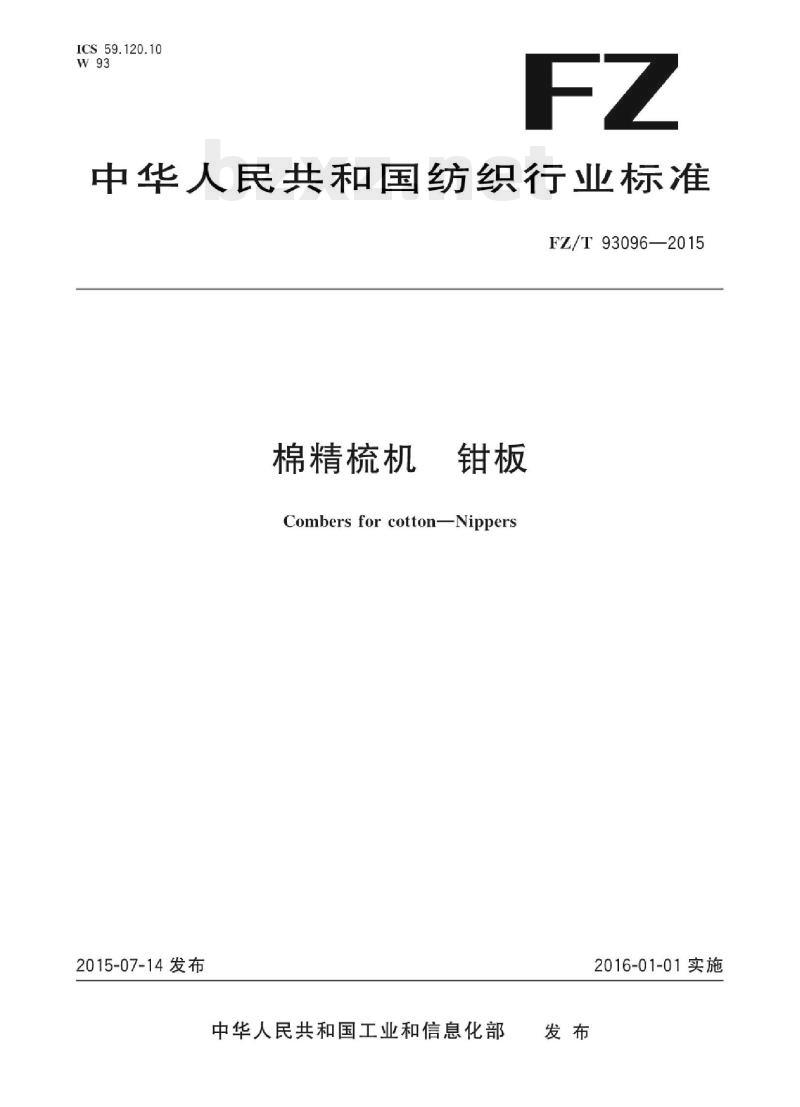

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93096—2015
棉精梳机
Combersforcotton-Nippers
2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

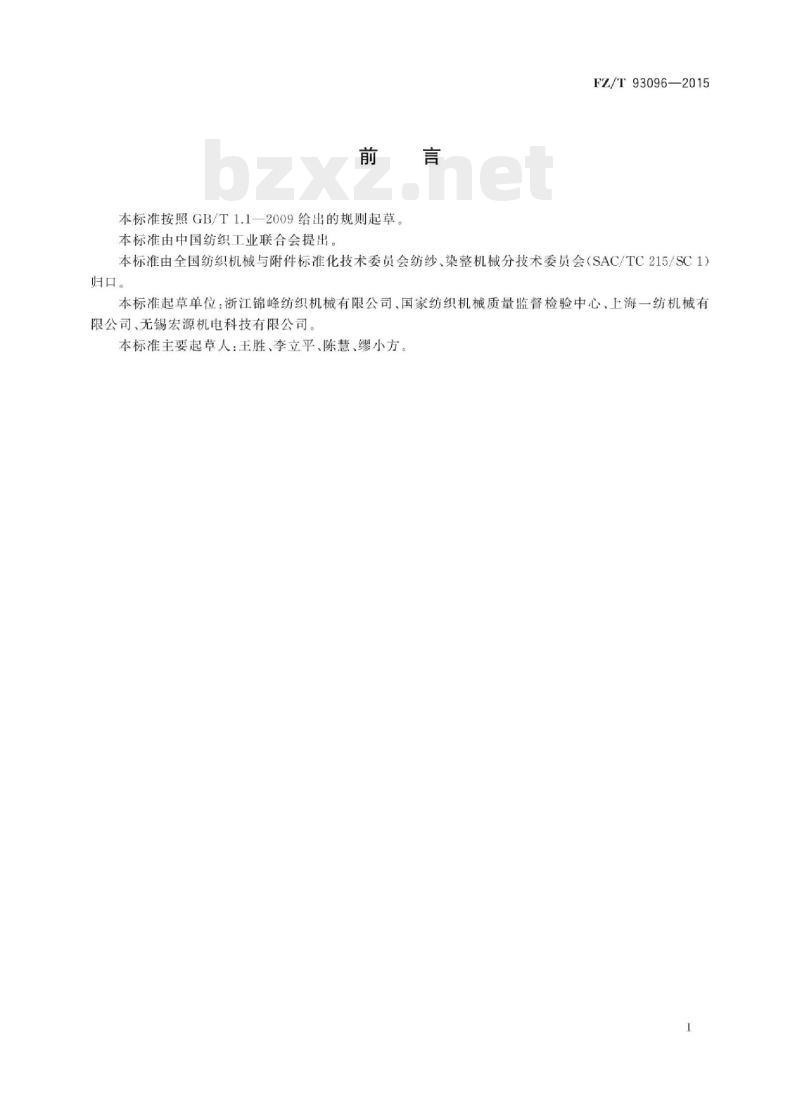

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T93096—2015
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归。
本标准起草单位：浙江锦峰纺织机械有限公司、国家纺织机械质量监督检验中心、上海一纺机械有限公司、无锡宏源机电科技有限公司。本标准主要起草人：王胜、李立平陈慧、缪小方iiKANiKAca
1范围
棉精梳机
FZ/T93096—2015
本标准规定了棉精梳机钳板（以下称“钳板”）的分类、界定和参数、要求、试验方法、检验规则、标志，包装、运输和贮存。
本标准适用于设计速度不小于300钳次/min的棉精梳机钳板，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
FZ/T90001
纺织机械产品包装
3分类、界定和参数
按钳板支架的材质分为：
铸铁支架钳板；
合金支架钳板。
按结构分为：

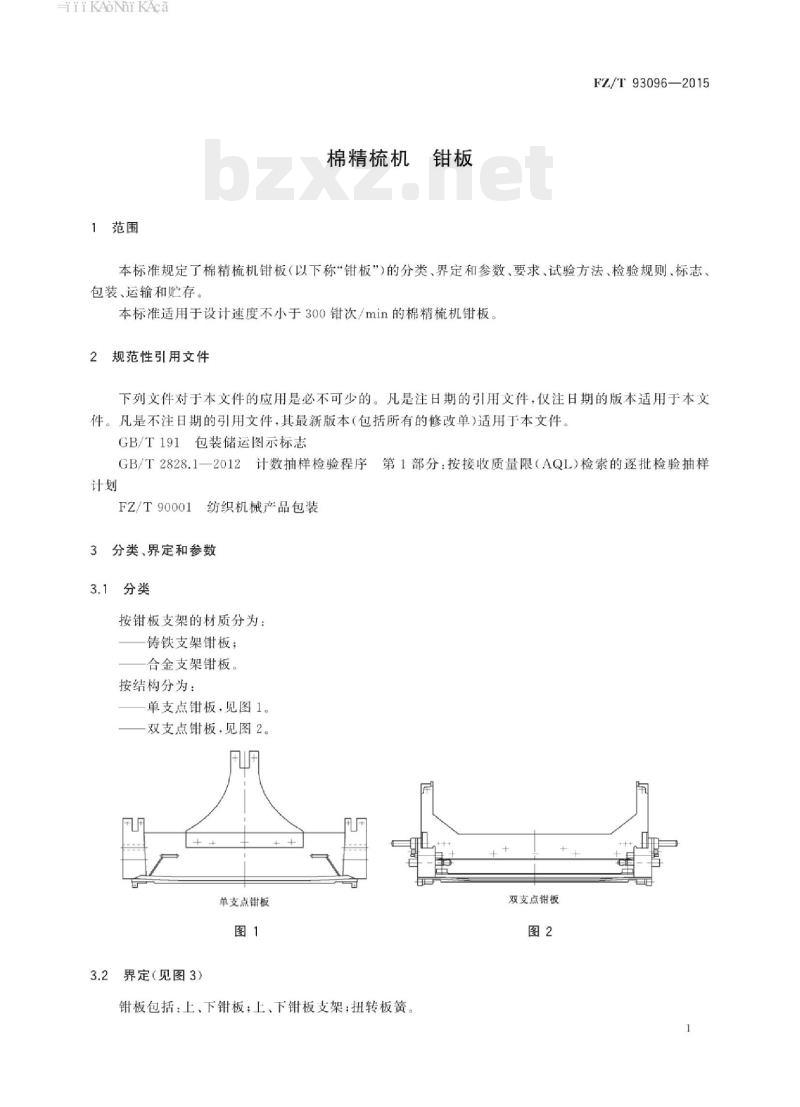

单支点钳板，见图1。
双支点钳板，见图2。
单支点钳板
3.2界定（见图3）
钳板包括：上、下钳板；上、下钳板支架；扭转板簧。双支点钳板
iiKANiKAca
FZ/T93096—2015
说明：
上钳板；
下钳板；
上钳板支架；
下钳板支架；
扭转板簧。
钳板的参数见表1。
钳板有效宽度
后轴孔直径
总宽度
4要求
钳唇表面粗糙度Rao.8μm。
下钳板座中轴
铸铁支架钳板
在自由状态下，上，下钳板的钳唇应啮合正常参
下钳板钳唇上母线
上钳板钳唇顶端
下钳板钳唇前母线
单位为毫米
合金支架钳板
300~318
464,468.470.479
在受力状态下（安装托棉板、扭转板簧、给棉罗拉），上、下钳板的钳唇应啮合正常。前后轴两对称安装孔中心线同轴度公差不大于$0.05mm。下钳板钳唇与前轴安装孔中心线的平行度公差不大于0.05mm。下钳板钳唇前母线与下钳板座两前支承孔中心线的平行度公差不大于0.05mm。下钳板钳唇前母线与下钳板座中轴轴心线的平行度公差不大于0.05mm。下钳板钳唇上母线与下钳板座两前支承孔中心线的平行度公差不大于0.05mm。上钳板钳唇顶端与下钳板座两前支承孔中心线的平行度公差不大于0.05mm。钳板整体外表面光滑，无腐蚀、斑点、划痕、硫碰。加工面无锈蚀、毛刺。钳唇处应不挂纤维。
iiiKAoNiKAca
5试验方法下载标准就来标准下载网
5.1钳唇表面粗糙度（4.1），用表面粗糙度样板比对检测，或用表面粗糙度仪检测FZ/T93096—2015
5.2自由状态下，上、下钳板的钳唇应啮合正常（4.2），用一张0.05mm×25mm纸带放入钳口有效长度上任意位置自然啮合，均不允许抽出和夹断，试验次数不少于8次。5.3受力状态下，上、下钳板的钳唇应啮合正常（4.3），用三张0.05mm×25mm纸带放人钳口两端和中间位置，在上、下钳板初始啮合状态下加0.5分度的压力，任一位置的纸带不允许抽出和夹断，试验次数不少于5次
5.4前后轴两对称安装孔中心线同轴度公差（4.4）.用标准芯棒检测。5.5平行度公差（4.5～4.9），用平板、高度尺、千分表、等高块检测。5.6其余项目，感官检测。
6检验规则
型式检验
6.1.1产品在下列情况之一时，应进行型式检验：a）新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；c
正常生产时，定期或积累一定产量后，应进行一次周期性检验；出厂检验结果与上次型式检验有较大差异时；d）
第三方进行质量检验时
6.1.2检验项目：第4章全部项目6.2出厂检验
6.2.1产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。6.2.2检验项目：4.1.4.2，4.4~4.11。6.3抽样方法和判定规则
6.3.1按GB/T2828.1一2012的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平I，接收质量限AQL为1.5。
6.3.2样本经过检验，若不合格品数小于拒收数，则判定该批产品符合标准要求；否则，判为不符合标准要求。
6.3.3用户在安装调试过程中，发现有项自不符合本标准时，生产企业应会同用户协商处理。7标志
包装箱上的储运图示标志，应符合GB/T191的规定。8包装、运输和贴存
8.1产品的包装，应符合FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年-iiiKAoNniKAca
FZ/T93096-2015
中华人民共和国纺织
行业标准
棉精梳机钳板
FZ/T93096—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：400-168-0010
010-68522006
2015年9月第一版
书号：1550662-28936
版权专有
侵权必究
109606
