【FZ纺织行业标准】 挠性剑杆织机用导剑钩

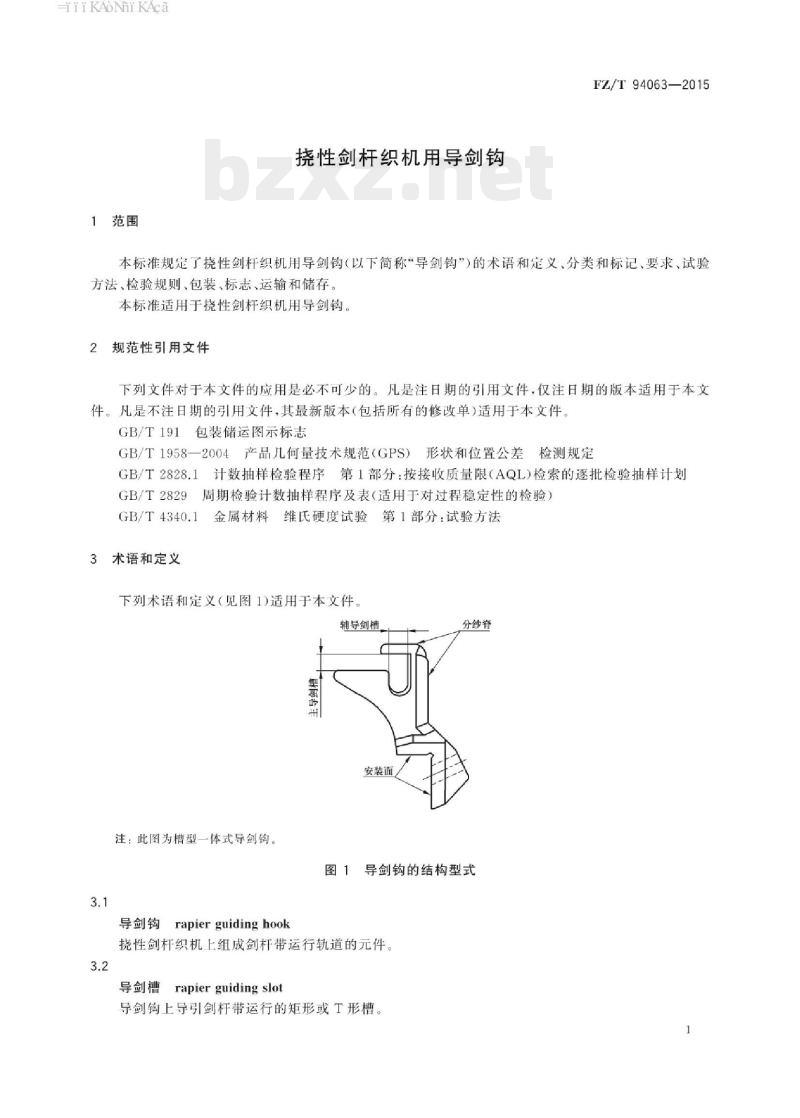

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T94063—2015 挠性剑杆织机用导剑钩 Rapier guiding hooks for flexible rapier machines 2015-07-14发布 中华人民共和国工业和信息化部发布 2016-01-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：乐清市新华纺织机械有限公司、浙江中纺剑头纺织机械有限公司、宁波市镇海剑杆头有限公司、陕西纺织器材研究所。 本标准主要起草人：秋黎凤、赵玉生、戴纪焱、徐向忠、周伟杰、南品俊、范存娣、葛世海。 1 范围 本标准规定了挠性剑杆织机用导剑钩（以下简称“导剑钩”）的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存。 本标准适用于挠性剑杆织机用导剑钩。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T1958—2004 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4340.1 金属材料维氏硬度试验 第1部分：试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 导剑钩 挠性剑杆织机上组成剑杆带运行轨道的元件。 3.2 导剑槽 导剑钩上导引剑杆带运行的矩形或T形槽。 3.3 安装面 安装导剑钩时与织机箍座配合的基准面。 4 分类和标记 4.1 分类 按导剑型式分为槽型导剑钩和平面型导剑钩。 按结构形式分为槽型一体式导剑钩和槽型组合式导剑钩（包括绒布式、前后式、上下式）。 4.2 标记 导剑钩标记由产品名称、本标准代号、导剑型式代号、导剑槽结构型式代号及主导剑槽高度组成。 示例：FZ/T94063-CQ10.1表示槽型前式导剑钩；FZ/T94063-CY10.1表示槽型一体式导剑钩；FZ/T94063-P14.6表示平面型导剑钩。 5 要求 5.1 导剑钩的位置公差及基本尺寸极限偏差应符合图4及表2规定。 5.2 分纱脊中心平面与安装面的垂直度要求为0.2mm。 5.3 分纱脊截面形状由供需双方商定。 5.4 导剑钩安装面及导剑槽平面需满足规定的加工与装配精度要求。
