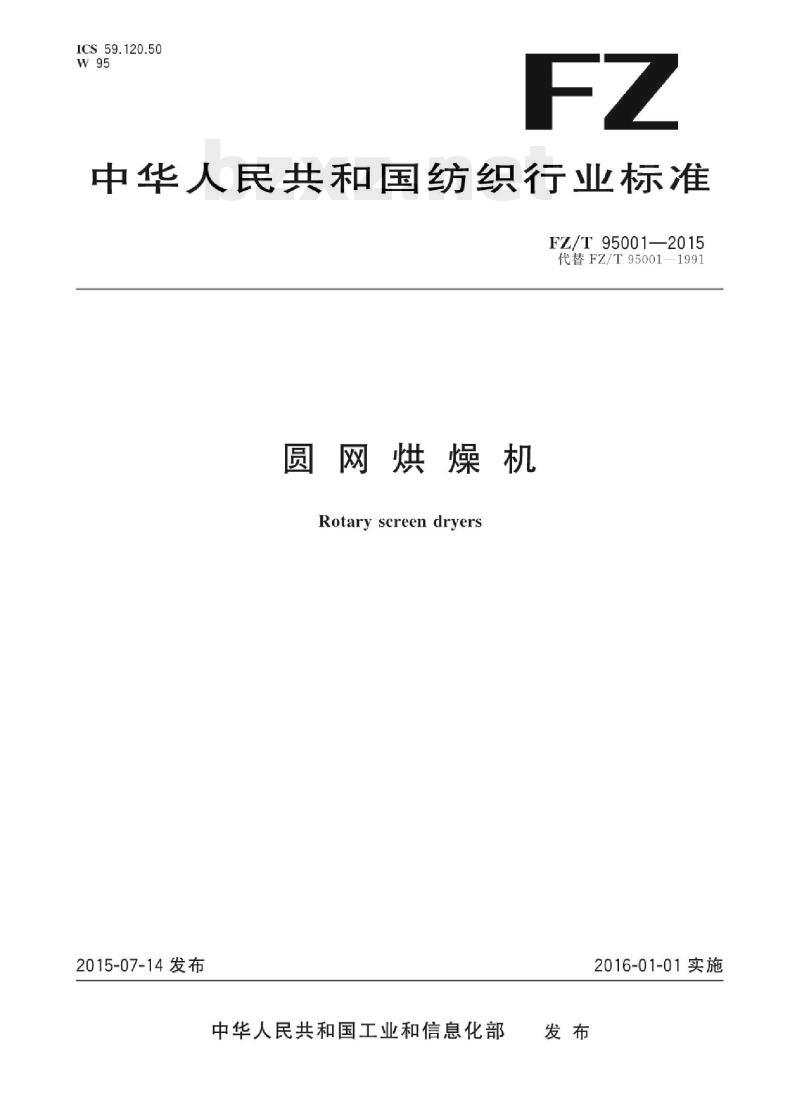

【FZ纺织行业标准】 圆网烘燥机

FZ/T 95001-2015.

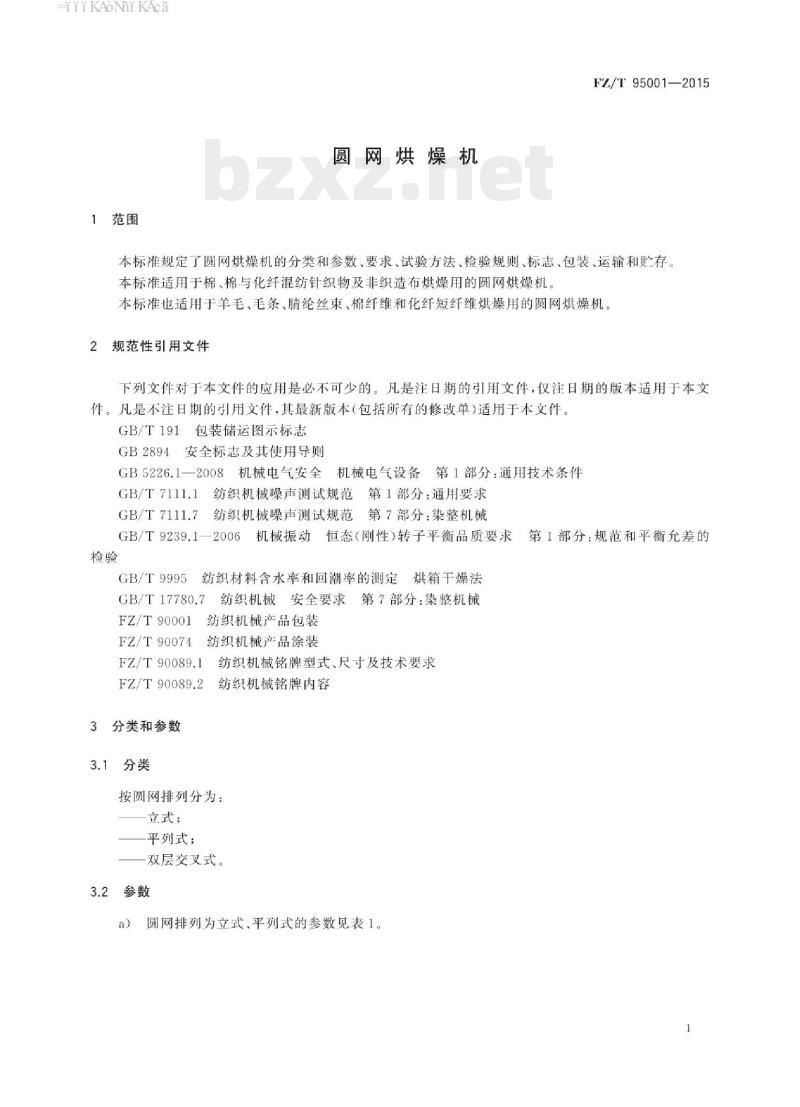

1范围
FZ/T 95001规定了圆网烘燥机的分类和参数、要求.试验方法.检验规则.标志.包装、运输和贮存。
FZ/T 95001适用于棉、棉与化纤混纺针织物及非织造布烘燥用的圆网烘燥机。
FZ/T 95001也适用于羊毛.毛条、腈纶丝束、棉纤维和化纤短纤维烘燥用的圆网烘燥机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB2894安全标志及其使用导则
GB 5226.1- -2008机械电气安全 机械电气设备 第1部分:通用技术条件
GB/T 7111.1纺织机械噪声测试规范 第1部分:通用要求
GB/T 7111.7纺织机械噪声测试规范 第 7部分:染整机械
GB/T 9239.1- -2006机械振动 恒态(刚性)转 子平衡品质要求第 1部分:规范和平衡允差的检验
GB/T 9995纺织材 料含水率和回潮率的测定烘箱 干燥法
GB/T 17780.7纺织机械 安全要求 第7 部分:染整机械
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂裴
FZ/T 90089.1纺织机械铭牌型式、尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
3分类和参数
3.1分类
按圆网排列分为:
立式;
平列式;
5试验方法
5.1 检验方法
5.1.1 全机传动轴承温升(4.1.3)、风机轴承温升(4.3.4).用点温计检测。
5.1.2 径向圆跳动公差.端面圆跳动公差(4.2.2),用百分表检测。
5.1.3圆网的许用不平 衡量(4.2.3)、叶轮的许用不平衡量(4.3.2).按GB/T 9239.1- -2006 的规定检测。
5.1.4 各相邻叶片出口端弦长差(4.3.1),用游标卡尺或钢直尺检测。
5.1.5风机轴 承座的振幅(4.3.3) ,用测振仪或专用机架百分表检测。
5.1.6立式、平列式圆网烘燥机用散热器(4.4.1),应按试验压力1.5MPa进行水压试验.在进行水压试验时,应将压力缓慢上升到试验压力.保持30min,检查散热器及连结管道,有无泄漏。
5.1.7双层交 叉式圆网烘燥机用散热器(4.4.2).散热器应按试验压力2.0 MPa进行水压试验，在进行水压试验时,应将压力缓慢上升到试验压力,保持30min,检查散热器及连结管道,有无泄漏。
5.1.8 烘房温升(4.5.1),在规定条件下,按照仪表显示的读数, 从室温(20 C )开始计算升温时间。
5.1.9烘房 隔热板外表面与工作环境温差(4.5.2) ,用红外线测温仪在整机左右两侧前、中、后各测一块隔热板的温升,取其最大值。检测每一块隔热板的温升时.将被测的每块隔热板外表面平均划分成4个区域,用红外线测温仪测量每个区域中心点的温度,以其算术平均值减环境温度,作为该块隔热板的温升。环境温度为正对隔热板,距离为1m的参照物的温度。
