中华人民共和国国家标准
修磨机
Valve seat grinder

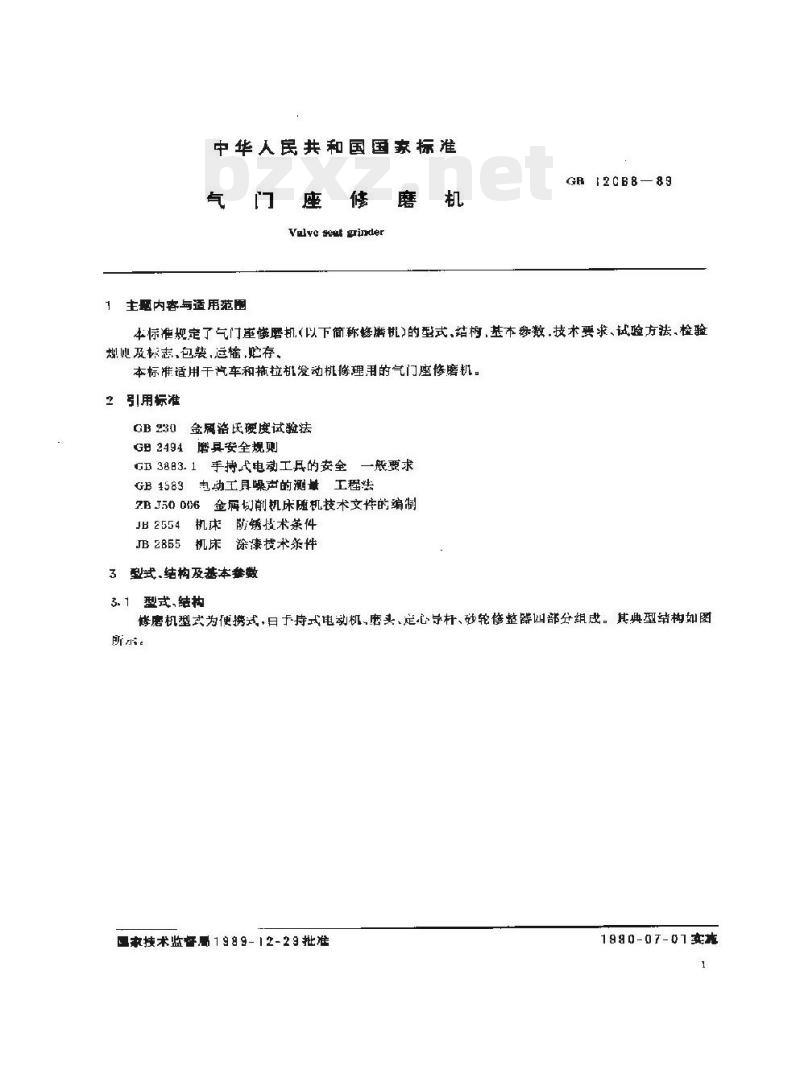

主题内容与适用范围
GR 12C68—89
本标准规定了气门座像磨机（以下简称整磨机）的型式，结构，基本参数，技术要求、试验方法检验规吧及标志包装，运施,贮存。
本标准适用干汽车和拖拉机发动机惨理用的气门座修磨机。2引用标准
金属洛氏硬度试验法
GB 230
磨具安全规则
GB 2494
GB 3883. 1
手持代电动工具的安全
一般要求
3电动工具噪声的测最工程法
GB4583
2BJ500价6金再均削机床随机技术文件的编制JB2554机床防锈技术茶件
JB2855机床涂漆技术条件
3 型式,结构及基本参数
3. 1型式,结构

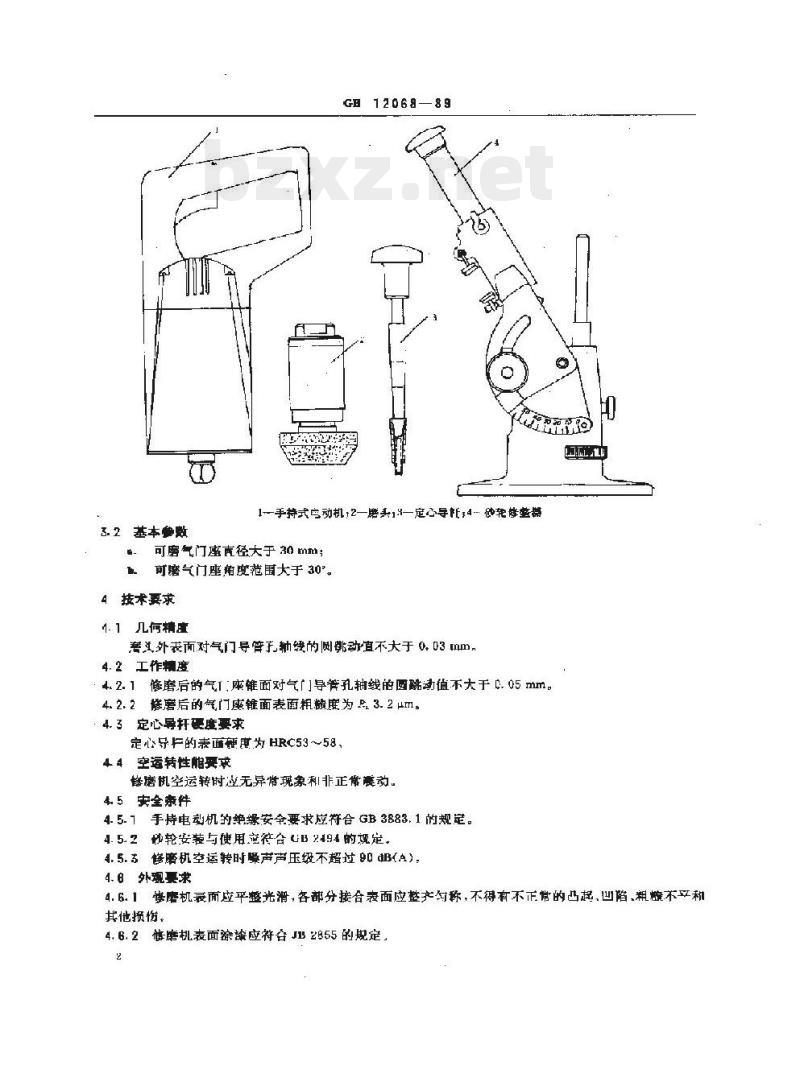

修磨机型式为便携式，日于持式电动机，磨头、定心导杆、砂轮修整器四部分组成。其典型结构如图所。
■求技术监督局1989-12-29批准1990-07-01*
3.2基本餐数
GE1206889
1手持式与动机,2—磨头11—定心导:4- 轮修些需可磨气门座直径大于 30 mm:
。 可磨气门座角度范围大于 30°。4技术要求
1几伤精腹
誉江外表面对气门导管孔轴线的侧谢动直不大于0.03mm，4. 2工作精度
.4. 2. 1修磨后的气,1 座雄面对气门导管孔轴线的圆酷动值不大于 C. 05 mm。4. 2. 2修磨后的气门座锥面表面粗髋度为 P,3. 2 μm。4.3定心导杆硬度要求
定心导下的表随额度为HRC53 ～58 ,空运转性舶要求
替磨机空运转时应无异常现象利非正常囊动。4.5安全亲
4.5.7手持电动机的绝录安全要求应符合GB3883.1的规是。4. 5. 2 协轮安装与使用应符合 心B 2494 的观定。4. 5. 5修磨机空运转时噪声声压级不超过 90 dB(A):4.6外现要求
4.6.1修磨机衰面应平整光滑，各都分接合表面应愁产句称，不得有不正常的凸起，凹陷、粗懒不文和其他损情
4.6.2情磨机表面漆应符合J12B55的规定2
GE 12068--89

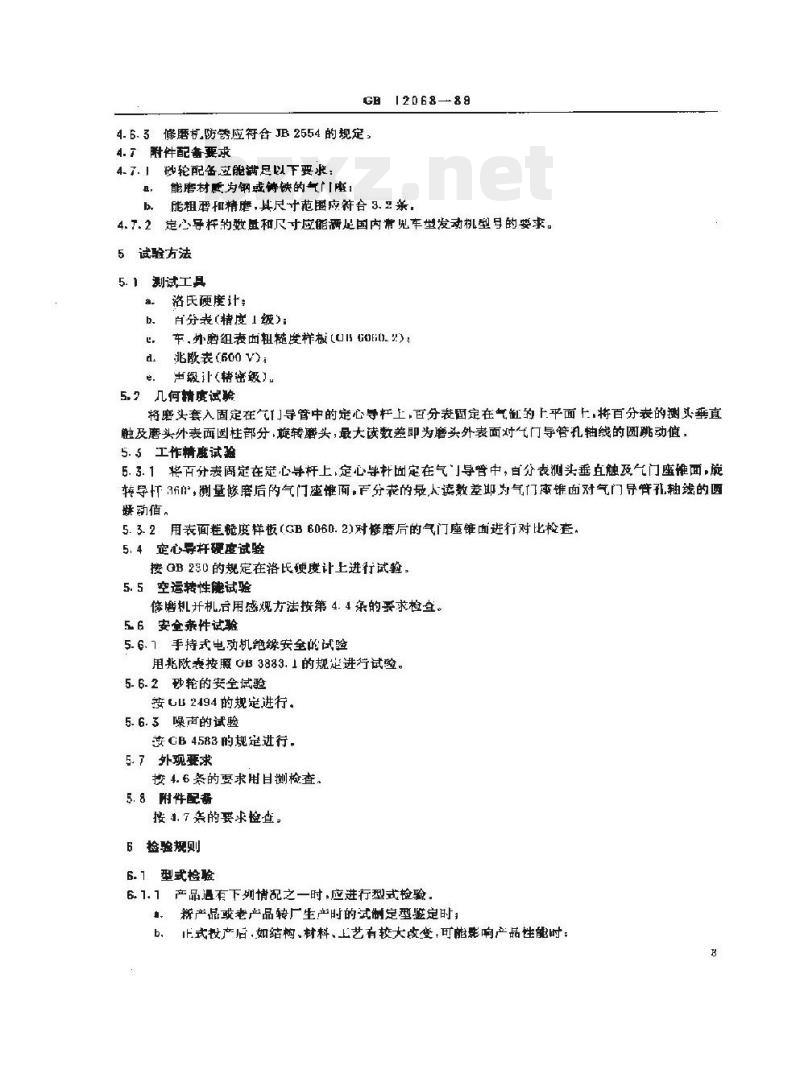

4. 6. 3修磨析,防锈应符合 JB 2554 的规定，4.7附件配备要求
4.7.1砂轮配备立能满足以下要求：能磨材既为钢或铸缺的气门座;
b，能粗和精磨,其尽寸范围应符合 3. 2条。4.7.2定心导杆的数量和尺寸应能两足国内常究车型发动机型导的要求。5试验方法
测试工具
洛氏硬度计：
片分表(精度1级>
车，外磨组表曲粗糙度样板(U1GOF0.2)：兆歇表（600V)
声级计(精密级）
5. 2几何精度试验
将磨头套入固定在气门导管中的定心导杆上，百分表固定在气缸的上平面上，将百分表的测头垂直触及磨头外表面困柱部分，转磨头，最大读数差即为磨头外表面对气门导管孔轴线的圆跳动值，5.5工作精度试验
5.3.1将百分表阅定在定心导杆上，定心导杆面定在气导管中，百分表测头垂直触及气门座维面，施转导打36的，测量修磨后内气门座催面，下分表的最，人读数差即为气门本锥面对气门导答孔轴线的圆娇动值。
5.3.2用表面糕慌度样板(GB6060.2)对修磨后的气门座锥面进行对比检查。5. 4 定心导杆硬度试验
接GB 230的规定在洛氏便度计上进行试验。5. 5空运转性能试验
修磨机开机后用感规方法按第 4. 4 条的要求检查。5. 6 安全紊性试验
5.6.7手持式电动机绝舒安全必试验用非欧表按照GB3883.1的规楚进行试验，5.6.2砂轮的安全试验
变心山 2494 的规定进行。
5. 6. 3 噪声的试验
效CB 4583的规是进行
5.7外观要求
接4.6条的要求用目测检查。
5. 8附件配著
接 4. 7 素的要求检查。
6检验规则
6. 1 型式检验

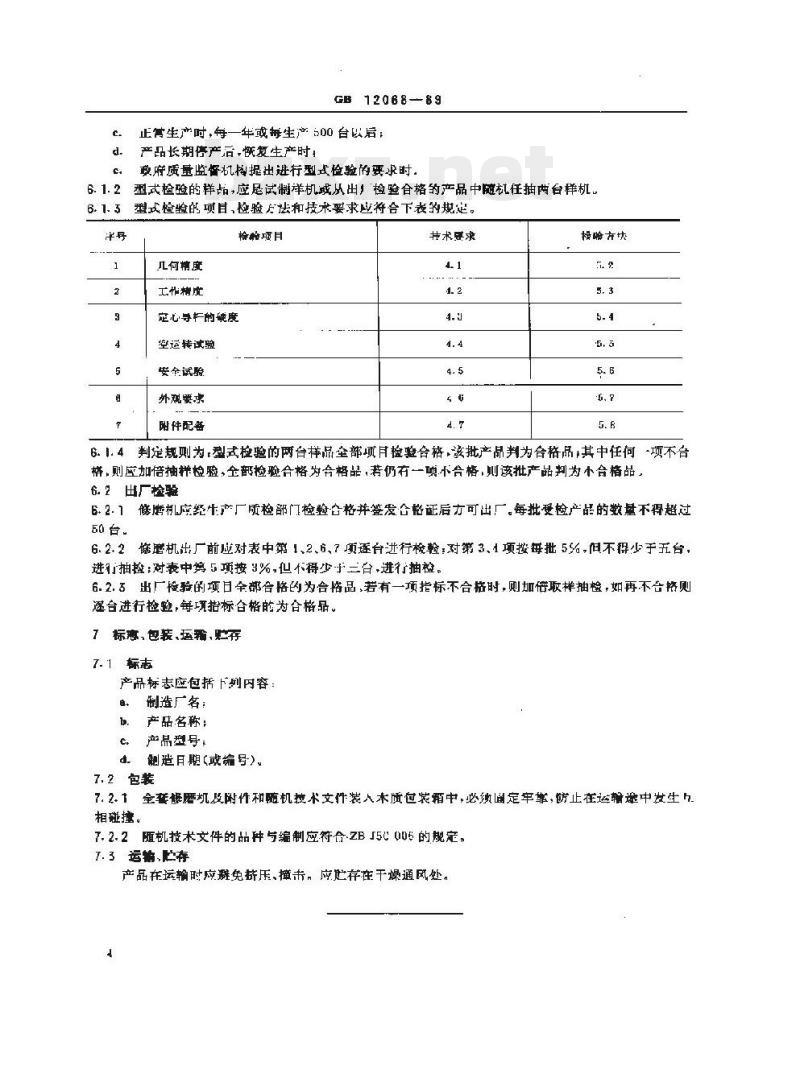

6. 1. 1 产品退有下列情况记之一时,应进行型式检验。血、新产品或老产品转厂生产时的试制定型鉴定时b、止式投产后如结构、村料、上艺有较大改变，可能影响产品性能时：GB 12068-89
止营生产吋,每一年或每生产600 台以后；产品长期停产后,慌复生产时！Www.bzxZ.net
政府质量监督机格提出进行型式检验用要求时。6. 1. 2
型式检验的样品，应试制详机或从出！检验合格的产品中随机任抽两台样机。6.1. 3型式检验的项目,验左法和技术要求应将合下表的规定。半丹
儿何精度
工作精
检响目
定心导析的境度
空运转试验
安全试验
外观要求
附件配备
术思求
格破市块
6.1.4判定规则为,型式检验的两台样品垒部项月检验合格批产品判为合格品其中任何项不台格，则应加倍抽择检验，全部检验合格为合格晶，著仍布一项小合替，则该批产品对小合格品，6. 2出厂检验
惨唐机应经牛产厂质检部门检验合格并签发合格证后方可出厂。每批受检产品的数量不得超过50台-
6. 2. 2修磨机出厂前应对表中第 1、2,6、7 项连台进行检轻:对第3、1 项按每批 5%,旧不得少于五台，进行抽越对表中算5项按3%也不得少步于三，进行描检，6.2.3出厂检验的项日全部合格的为合格品，若有一项指标不合格时，则加倍样抽检，如再不合格则逐台进行检题，每项措标合格的为合格品。7标患,包装,运霜,贮存
7.1标志
产品标志应包括下列内容：
制造厂名：
产品名称;
产品型号：
d创造日期（或编号）。
7.2包装
7. 2. 1全套修腰机及附性和随机技术文件装人本质包装箱中,必细间定率靠,防止在运输途中发生 h相碰撞。
7.2.2随机技术文件的品种与编制应符合·ZB[5℃ 006的规定。7.3运物，忙存
产品在运输时应凝免挤压,撞击。应此存在干燥通风处，4
附加说明：
本标准由中华人民共和国交通部出，本标准由交适部标准计量委员会归口,12068
本标准由交调部成都汽车保修机厂负责起草。本标准主要起悼人张磷势。
中标准委托交通部标准计盟委员会血资解释
