【FZ纺织行业标准】 纺织纤维鉴别试验方法红外吸收光谱鉴别方法

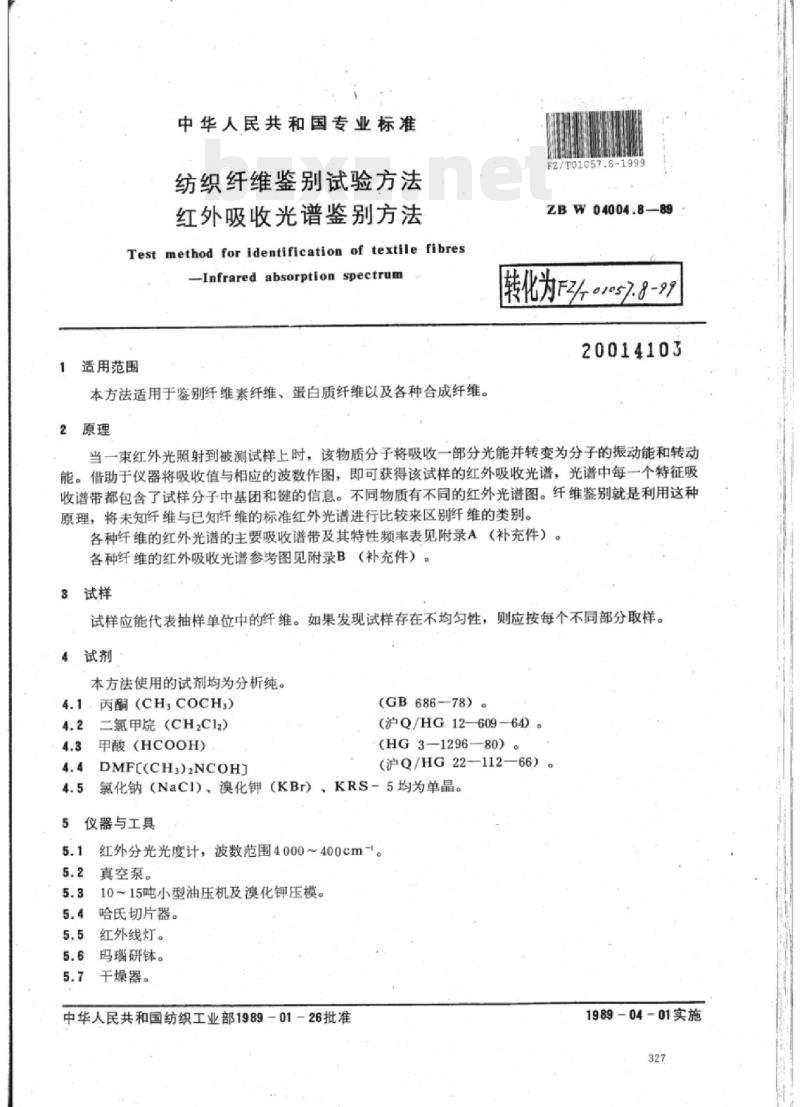

中华人民共和国专业标准
纺织纤维鉴别试验方法
红外吸收光谱鉴别方法
Test method for identification of textile fibres-Infrared absorption spectrum适用范围
本方法适用于鉴别纤维素纤维、蛋白质纤维以及各种合成纤维。2原理
ZBW04004.8-89
转化为Fz/00s7:8-99
20014103
当一束红外光照射到被测试样上时，该物质分子将吸收一部分光能并转变为分子的振动能和转动能。借助于仪器将吸收值与相应的波数作图，即可获得该试样的红外吸收光谱，光谱中每一个特征吸收谱带都包含了试样分子中基团和键的信息。不同物质有不同的红外光谱图。纤维鉴别就是利用这种原理，将未知纤维与已知纤维的标准红外光谱进行比较来区别纤维的类别。各种纤维的红外光谱的主要吸收谱带及其特性频率表见附录A（补充件）。各种纤维的红外吸收光谱参考图见附录B（补充件）。3试样
试样应能代表抽样单位中的纤维。如果发现试样存在不均匀性，则应按每个不同部分取样。试剂
本方法使用的试剂均为分析纯。4.1丙酮（CH,COCH）
二氯甲烷（CH2C12）
甲酸（HCOOH)
DMFE(CH)NCOH)
(GB686-78)
（沪Q/HG12-609-64)。
(HG3—1296—80）。
（沪Q/HG22—-112—66）。
氯化钠（NaCI）、漠化钾（KBr）、KRS-5均为单晶。5仪器与工具
红外分光光度计，波数范围4000~400cm-。真空泵。
10~15吨小型油压机及溴化钾压模。5.4
哈氏切片器。
红外线灯。
玛瑙研钵。
干燥器。
中华人民共和国纺织工业部1989-01－26批准1989-04-01实施

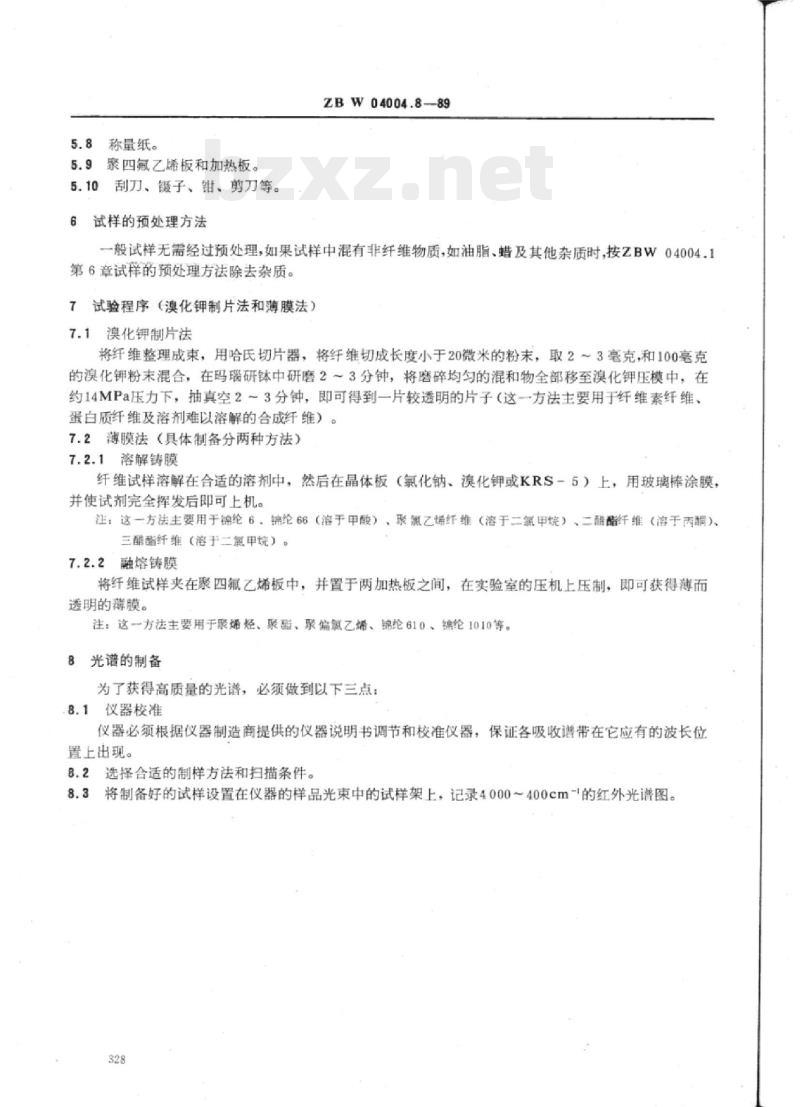

5.8称量纸。
5.9聚四氟乙烯板和加热板。
5.10刮刀、镊子、钳、剪刀等。6试样的预处理方法
ZBW04004.8-89
一般试样无需经过预处理，如果试样中混有非纤维物质，如油脂、蜡及其他杂质时，按ZBW04004.1第6章试样的预处理方法除去杂质。7试验程序（溴化钾制片法和薄膜法）7.1溴化钾制片法
将纤维整理成束，用哈氏切片器，将纤维切成长度小于20微米的粉末，取2～3毫克，和100毫克的溴化钾粉末混合，在码瑙研钵中研磨2～3分钟，将磨碎均匀的混和物全部移至溴化钾压模中，在约14MPa压力下，抽真空2～3分钟，即可得到一片较透明的片子（这一方法主要用于纤维素纤维、蛋白质纤维及溶剂难以溶解的合成纤维）。7.2薄膜法（具体制备分两种方法）7.2.1溶解铸膜
纤维试样溶解在合适的溶剂中，然后在晶体板（氯化钠、溴化钾或KRS一5）上，用玻璃棒涂膜，并使试剂完全挥发后即可上机。注：这一方法主要用于锦纶6。锦纶66（溶于甲酸）、聚氯乙烯纤维（溶于二氯甲烧》、二酯酯纤维（溶于丙酮）三醋酯纤维（溶于二氯甲烷）。7.2.2融熔铸膜
将纤维试样夹在聚四氟乙烯板中，并置于两加热板之间，在实验室的压机上压制，即可获得薄而透明的薄膜。
注：这方法主要用于聚烯烃、聚酯、聚偏氯乙烯、锦纶610、锦纶1010等。8光谱的制备
为了获得高质量的光谱，必须做到以下三点：8.1仪器校准
仪器必须根据仪器制造商提供的仪器说明书调节和校准仪器，保证各吸收谱带在它应有的波长位置上出现。
8.2选择合适的制样方法和扫描条件。8.3将制备好的试样设置在仪器的样品光束中的试样架上，记录4000～400cm的红外光谱图。328
纤维种类
纤维纤维
动物纤维
粘胶纤维
醋酯纤维
聚酯纤维
聚内烯晴纤维
锦纶6
锦纶66
锦纶610
锦纶1010
ZBW04004.8-89

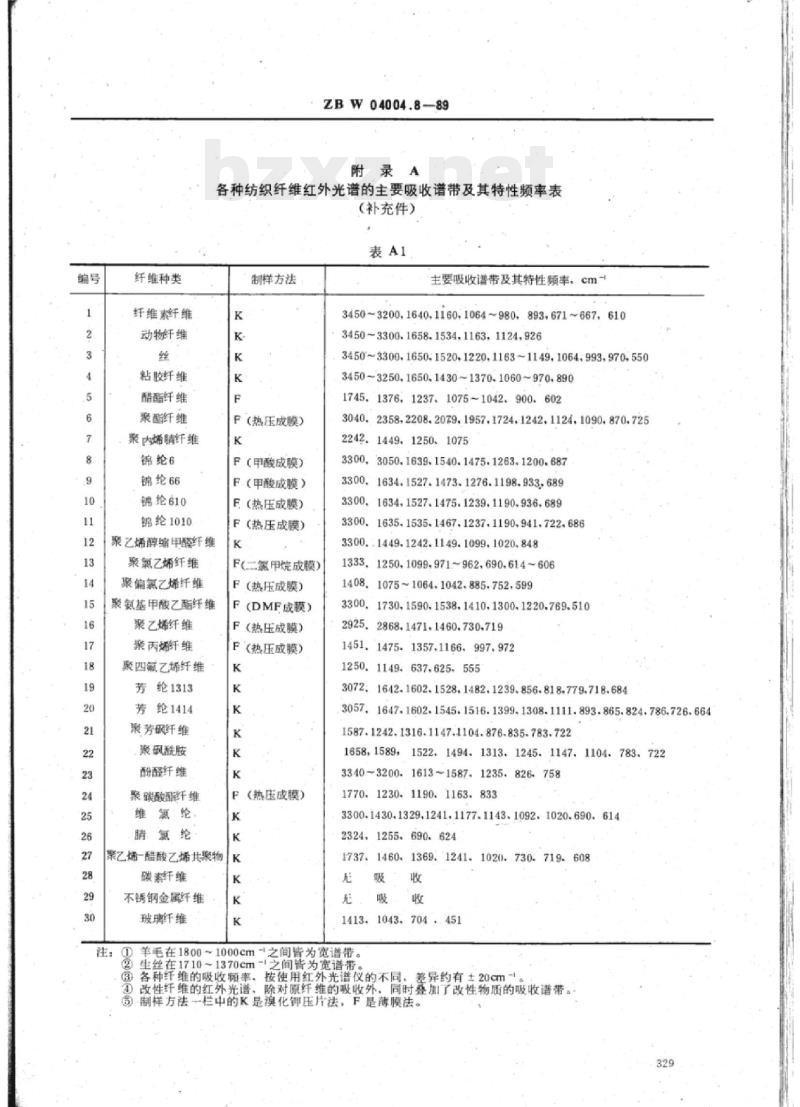

附录A
各种纺织纤维红外光谱的主要吸收谱带及其特性频率表（补充件）
制样方法
（热压成膜）
F（甲酸成膜）
F（甲酸成膜）
F（热压成膜）
F（热压成膜）
聚乙烯醇缩甲醛纤维
聚氯乙烯纤维
聚偏氧乙烯纤维
聚氨基甲酸乙酯纤维
聚乙烯纤维
聚丙烯纤维
聚四氟乙坏纤维
芳纶1313
芳纶1414
聚芳砜纤维
聚砜酰胺
酚醛纤维
聚 碳炭酸酯纤维
维氧纶
腈氯纶
F(二氟甲烷成膜）
F（热压成膜）
F（DMF成膜）
F（热压成膜）
F（热压成膜》
F《热压成膜）
聚乙烯-醋酸乙烯共聚物
碳素纤维
不锈钢金属纤维
玻璃纤维
主要吸收谱带及其特性频率，cm-3450~3200,1640-1160.1064~980.893.671~6676103450~3300.1658.1534,1163,1124.9263450~3300.1650:1520.1220,1163~1149.1064,993.970.5503450~3250,1650.1430~1370-1060~970.8901745.1376,1237.1075~1042.900.6023040.2358.2208,2079,1957,1724,1242,1124,1090.870.7252242.1449.1250.1075
3300.3050.1639.1540.1475.1263,1200.6873300.1634,1527.1473.1276.1198,933,6893300.1634.1527.1475.1239,1190.936,6893300.1635-1535.1467.1237.1190.941.722-6863300..1449.1242.1149.1099,1020,8481333.1250.1099.971~962.690.614~6061408.1075~1064.1042.885.752.5993300.1730.1590.1538.1410.1300,1220.769.5102925.2868.1471.1460.730-719
1475-1357.1166.997.972
1250.1149-637.625.555
3072.1642.1602.1528,1482.1239.856.818.779.718.6843057,1647.1602.1545.1516.1399.1308.111.893.865.824.786.726.6641587.1242,1316.1147.1104.876-835.783.7221658,1589,1522.1494.1313.1245.1147.1104.783.7223340-32001613~1587-1235.826.7581770.12301190.1163.833
3300.1430.1329,1241.1177.1143.1092-1020.690.6141255.690.624
1460-1369.1241.1020.730719-6081737.
1413.1043.704451
羊毛在1800~1000cm之间皆为宽谱带。②生丝在1710~1370cm-1之间皆为宽谱带。客种纤维的吸收频率。按使用红外光谱仪的不同。差异约有土20cm
の改性纤维的红外光谱，除对原纤维的吸收外，同时差加了改性物质的吸收谱带。@制样方法一栏中的K是漠化钾压片法，F是薄膜法。329
ZBW04004.8-89

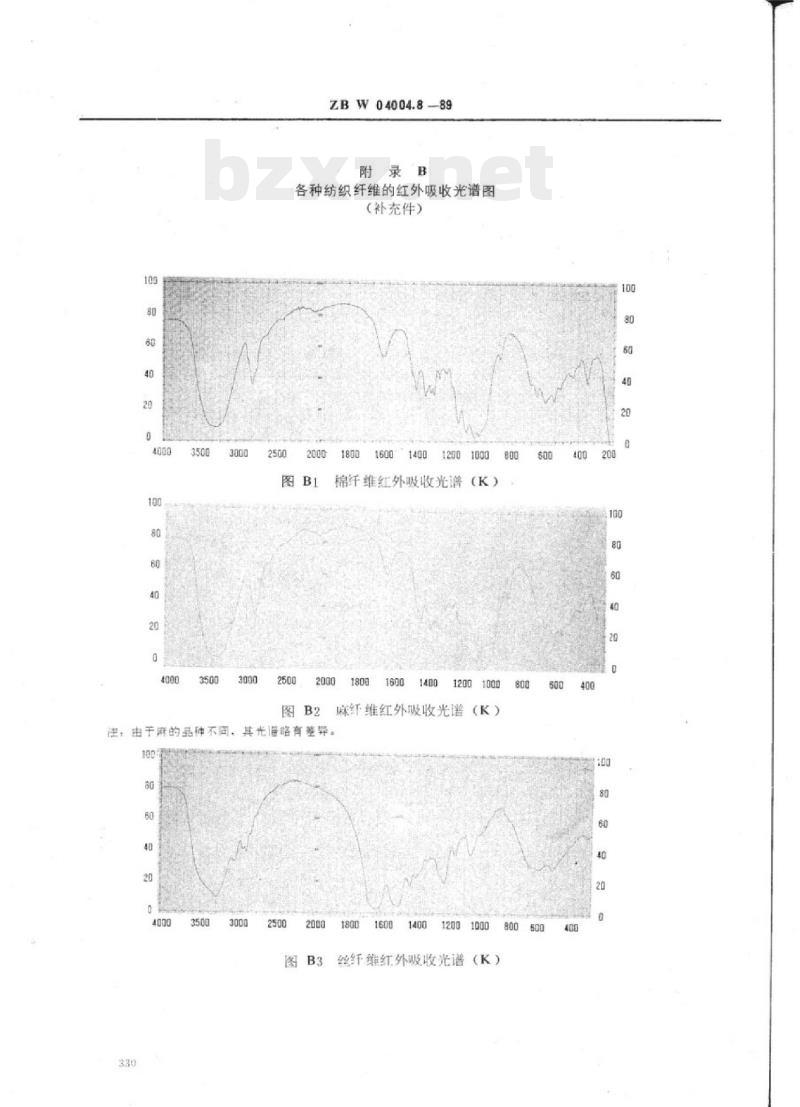

附录B
各种纺织纤维的红外吸收光谱图（补充件）
棉纤维红外吸收光谱（K）
12001000
图B2麻纤维红外吸收光谱（K）
注：由干麻的品种不同，其光谱略有整异。00
12001000
丝纤维红外吸收光谱（K）
ZB W04004.8-89
18001600
动物毛纤维红外吸收光谱（K）
200018001600140012001000
图B5粘胶纤维红外吸收光谱（K）3000
1600140012001000
醋酯纤维红外吸收光谱（F）
12001000
聚乙烯醇纤维红外吸收光谱（K）600
ZBW04004.8-89
1600140012001000
聚氟乙烯纤维红外吸收光谱（F）图B8
维氟纶纤维红外吸收光谭（K）
20001800
12001000
图B10聚内烯纤维红外光谱（F）2500
200018001600140012001000800
图BI1
聚乙烯纤维红外吸收光谱（F）
ZBW04004.8-89
3000250020001800180014001200.10003006004002003500
图B12聚乙烯-醋酸乙烯共聚纤维红外吸收光谱（K）100
40003500
200018001600140012001000800
图B13聚丙烯腈纶纤维红外吸收光谱（K）注：由于单体成分的不同，则光谱略有差异。100
25002000180016001400120010008003000
图B14腈氯纶纤维红外吸收光谱（K）3000
200018001600140012001000800
锦纶6纤维红外吸收光谱（F）
图B15
400200
ZBW04004.889
图B16
锦纶66纤维红外吸收光谱（F）
图B17
图B18
锦纶610纤维红外吸收光谱
（F）
140012001000
锦纶1010纤维红外吸收光谱（F）600
140012001000下载标准就来标准下载网
聚四氟乙烯纤维红外吸收光谱（K）图B19
ZBW04004.8-89
18001600140012001000800
图B20聚碳酸酯纤维红外吸收光谱（F）2000
图B21
140012001000
聚酯纤维红外吸收光谱（F）
300025002000180016001400
12001000800
图B22聚氨基甲酸乙酯纤维红外吸收光谱（F）注：由于成分不同。各种氨纶纤维的红外光谨有所差异。100
图B23
18001600
1400:1200100080
聚偏氯乙烯纤维红外吸收光谱（F）600
400200
400200
图B24
图B25
ZBW04004.8—89
12001000
酚醛纤维红外吸收光谱（K）
12001000800
芳纶1313纤维红外吸收光谱（K）600
200018001600
140012001000800
芳纶1414纤维红外吸收光谱（K）图B26
图B27
20001800
140012001000
聚酰胺纤维红外吸收光谱（K）
图B28
ZBW04004.8—89
12001000
聚芳砜纤维红外吸收光谱（K）
25002000
140012001000800600400200
图B29聚苯撑-1，‘3，4一恶二唑纤维红外吸收光谱（K）100
3002500200018001600
140012001000
图B30.玻璃纤维红外吸收光谱（K）3500
2500200018001600140012001000图B31
石棉纤维红外吸收光谱（K）
注；由于成分不同，各种石棉光谱有一定的差异。800
ZBW04004.8-89
20001800
图B32
12001000
碳纤维红外吸收光谱（K）
图B33
16001400
12001000
不锈钢纤维红外吸收光谱（K）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
