【FZ纺织行业标准】 纱线直径测定方法CCD测定仪法

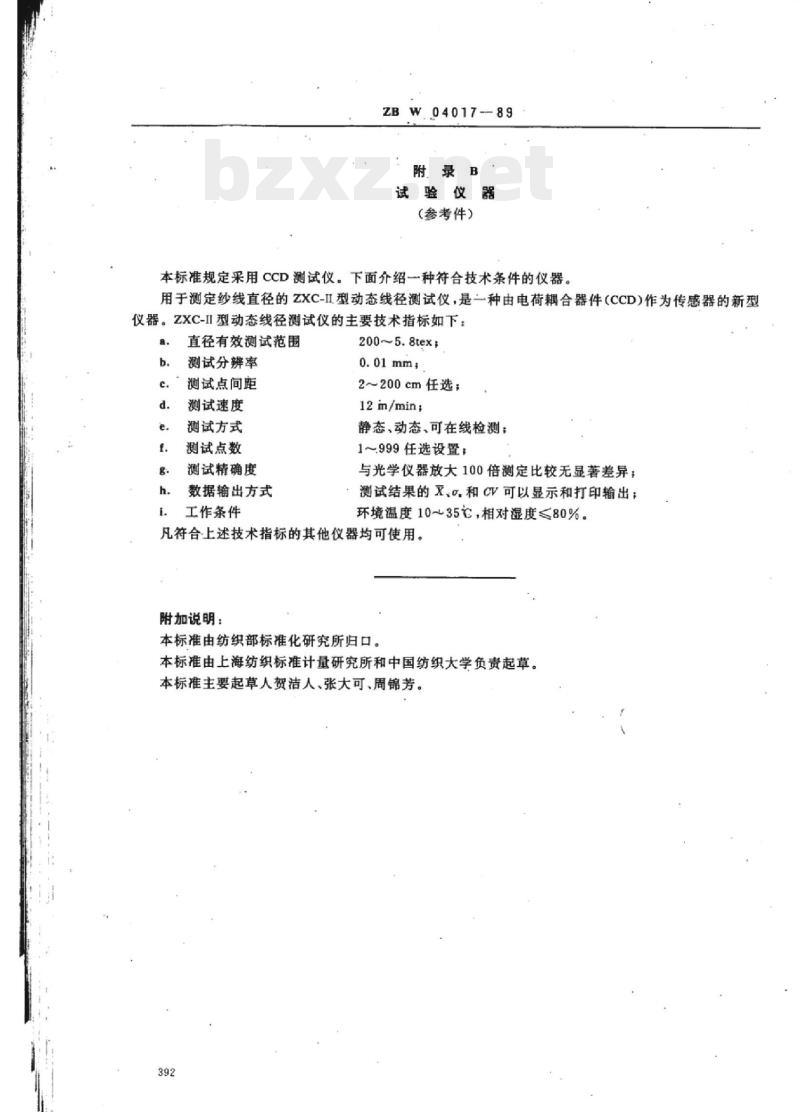

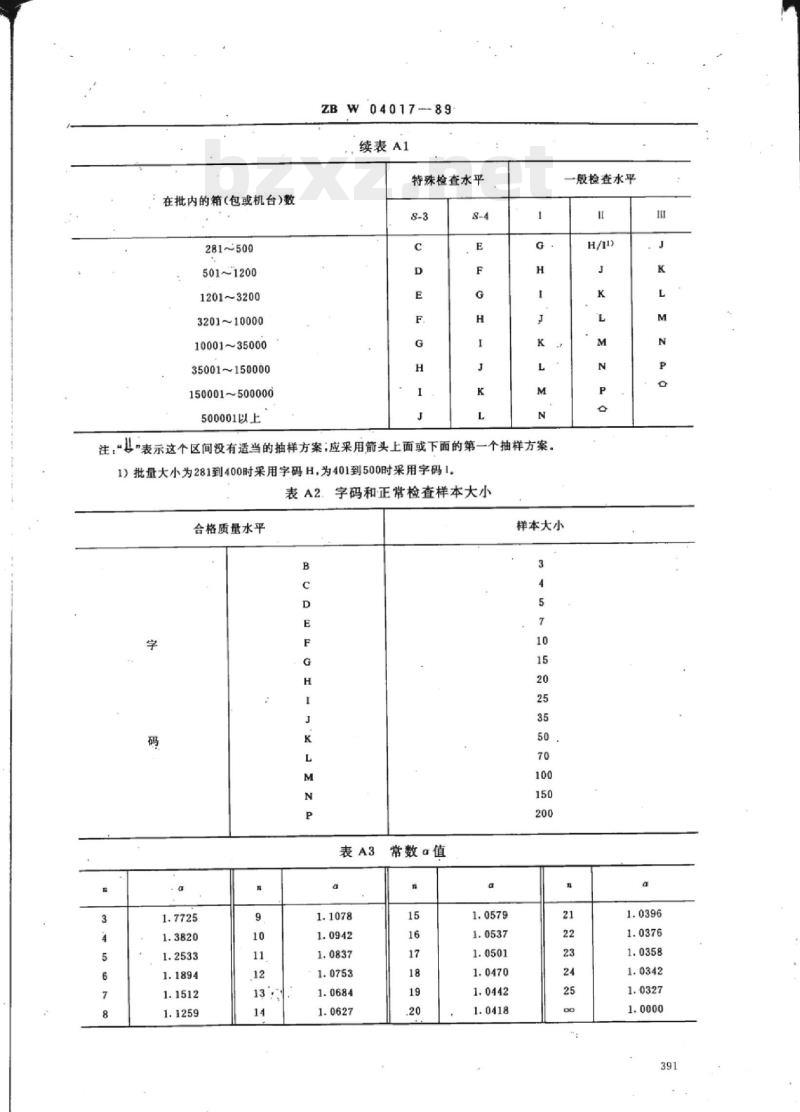

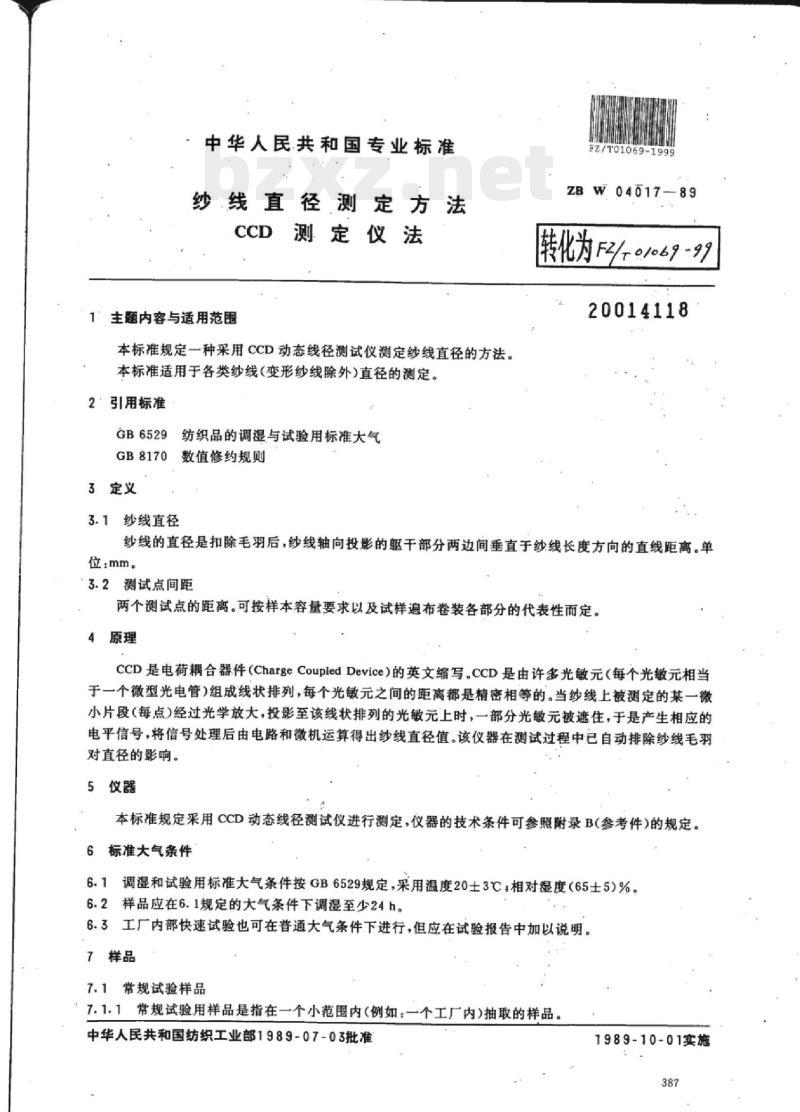

中华人民共和国专业标准 纱线直径测定方法 CCD (测定仪法) 1 主题内容与适用范围 本标准规定一种采用CCD动态线径测试仪测定纱线直径的方法。本标准适用于各类纱线（变形纱线除外）直径的测定。 2 引用标准 GB6529 纺织品的调湿与试验用标准大气 GB8170 数值修约规则 3 定义 3.1 纱线直径 纱线的直径是扣除毛羽后，纱线轴向投影的躯干部分两边间垂直于纱线长度方向的直线距离。单位：mm。 3.2 测试点间距 两个测试点的距离。可按样本容量要求以及试样遍布卷装各部分的代表性而定。 4 原理 CCD是电荷耦合器件（Charge Coupled Device）的英文缩写。CCD是由许多光敏元组成线状排列，每个光敏元之间的距离都是精密相等的。当纱线上被测定的某一微小片段（每点）经过光学放大，投影至该线状排列的光敏元上时，一部分光敏元被遮住，于是产生相应的电平信号，将信号处理后由电路和微机运算得出纱线直径值。该仪器在测试过程中已自动排除纱线毛羽对直径的影响。 5 仪器 本标准规定采用CCD动态线径测试仪进行测定，仪器的技术条件可参照附录B（参考件）的规定。 6 标准大气条件 6.1 调湿和试验用标准大气条件按GB6529规定，采用温度20±3℃；相对湿度(65±5)%。 6.2 样品应在6.1规定的大气条件下调湿至少24h。 6.3 工厂内部快速试验也可在普通大气条件下进行，但应在试验报告中加以说明。 7 样品 7.1 常规试验样品 7.1.1 常规试验用样品是指在一个小范围内（例如：一个工厂内）抽取的样品。 7.1.2 试验量 7.1.2.1 每个试验取样数量不少于10个卷装。 7.1.2.2 每个卷装试验一次至少测量150个测试点。测试点数也可按以下公式计算确定： 测试点数 = (t^2 * CV^2) / (E^2 + t^2 * CV^2) 式中：t为双侧极限，概率水平为95%时，t=1.96；CV为纱线直径变异系数，%；E为测试结果的允许误差，%。 7.2 大范围内抽取样品 详见附录A（补充件）。 8 主要试验参数 8.1 动态预加张力宜控制在0.1cN/tex。 8.2 测试时引纱速度12m/min。 8.3 测试点间距，在符合测试仪器性能前提下，可按需要确定。 9 试验步骤 9.1 开电源使测试仪预热。 9.2 用标定器检验、调整仪器，以达到规定的精确度。将试验管纱放至磁性张力器的插座上，引导纱线经过张力盘，再进入测试仪滑槽内。 9.3 设置测试点数。 9.4 设置测试点间距。 9.5 设置引纱速度。 9.6 开动引纱装置。 附录A 多级取样方法（补充件） A1 第一级抽样（批量样品）：根据要求的检验水平（正常为I、II、III级，常规试验可以用S-3级）和批样大小，由表A1求出字码，再由字码求出抽样数，由这些抽样的箱（包或机台）组成一个大样本，作为待测批样的代表。 A2 第二级抽样（实验室样品）：根据所要求的检验水平（正常为I、II、III级，常规试验可以用S-3级）和各箱（包或机台）所包含的卷装数，由表A1求出字码，再由字码按表A2求出每箱的卷装抽取数，由这些卷装组成实验室样品。 A3 第三级抽样 确定每个卷装的测试点数（设每个卷装的测试点数相同），由公式计算。 附录B 试验仪器（参考件） ZXC-II型动态线径测试仪主要技术指标如下： a. 直径有效测试范围：200~5800tex； b. 测试分辨率：0.01mm； c. 测试点间距：2~200cm任选； d. 测试速度：12m/min； e. 测试方式：静态、动态、可在线检测； f. 测试点数：1~999任选设置； g. 测试精确度：与光学仪器放大100倍测定比较无显著差异； h. 数据输出方式：测试结果的X、σ和CV可以显示和打印输出； i. 工作条件：环境温度10~35℃，相对湿度≤80%。 凡符合上述技术指标的其他仪器均可使用。 -------------------- 中华人民共和国行业标准 麻棉混纺物纤维含量的测定方法 吸附等温线法 (ZBW04018.1-89) 1 主题内容与适用范围 1.1 本方法规定了一种采用染色法（吸附等温线法）测定苎麻纤维（以下简称“麻”）与棉纤维混合物混纺比的定量方法。 1.2 本方法适用于同一批号的麻棉纤维混合物混纺比的定量测定。 1.3 采用本方法进行测试，需附有与待测混合物相一致的麻纤维和棉纤维原料，用于制作上染速率曲线和吸附等温曲线。本方法特别适合工厂内部及附有原料的麻棉混合物的混纺比测定。 2 引用标准 GB6529 纺织品的调湿和试验用标准大气 3 原理 由于棉、麻纤维微结构的差异，在规定的染色条件下麻、棉纤维对亚甲基蓝的平衡吸附量不同。根据染料量平衡原理，麻、棉纤维在染色达到平衡时，纤维上总的吸附量与染浴中染料的减少量相等。本方法利用染料量平衡原理和麻、棉纤维各自的吸附量与试样上的总吸附量呈常数关系的特点，运用分光光度计测定残留染液浓度，然后通过标准工作曲线，计算出麻、棉纤维各自的百分比含量，从而对麻、棉混纺试样进行混纺比的定量测定。 4 设备和材料 a. 72型分光光度计 (分辨率0.01) b. 烧杯 (250mL) c. 烧杯 (50mL) d. 容量瓶 (100mL) e. 容量瓶 (250mL) f. 容量瓶 (500mL) g. 量筒 (50mL) h. 移液管 (50mL) i. 移液管 (10mL) j. 温度计 (0~100℃) k. 蒸馏水 (试剂级) l. 亚甲基蓝 (化学纯) m. 乙酸(HAc) (化学纯) n. 乙酸钠(NaAc) (化学纯)
