【FZ纺织行业标准】 纺织机械电气设备通 用技术条件

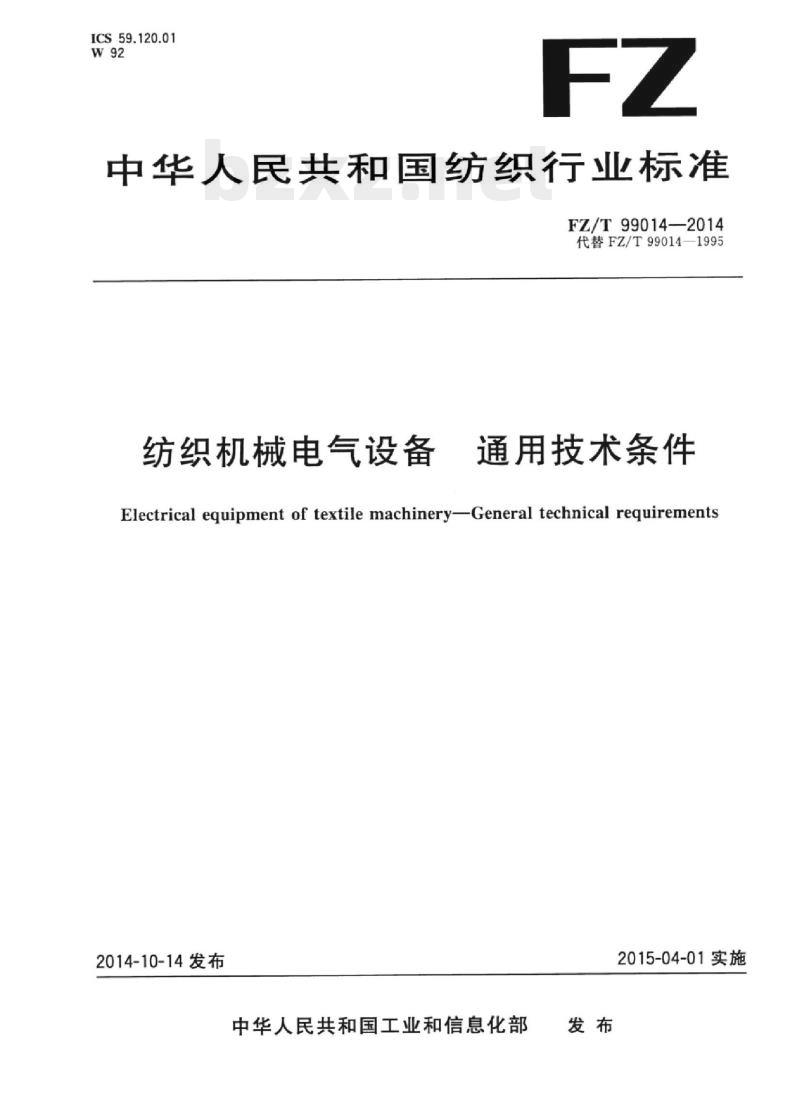

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99014—2014
代替FZ/T99014—1995
纺织机械电气设备
通用技术条件
Electrical equipment of textile machineryGeneral technical requirements2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施

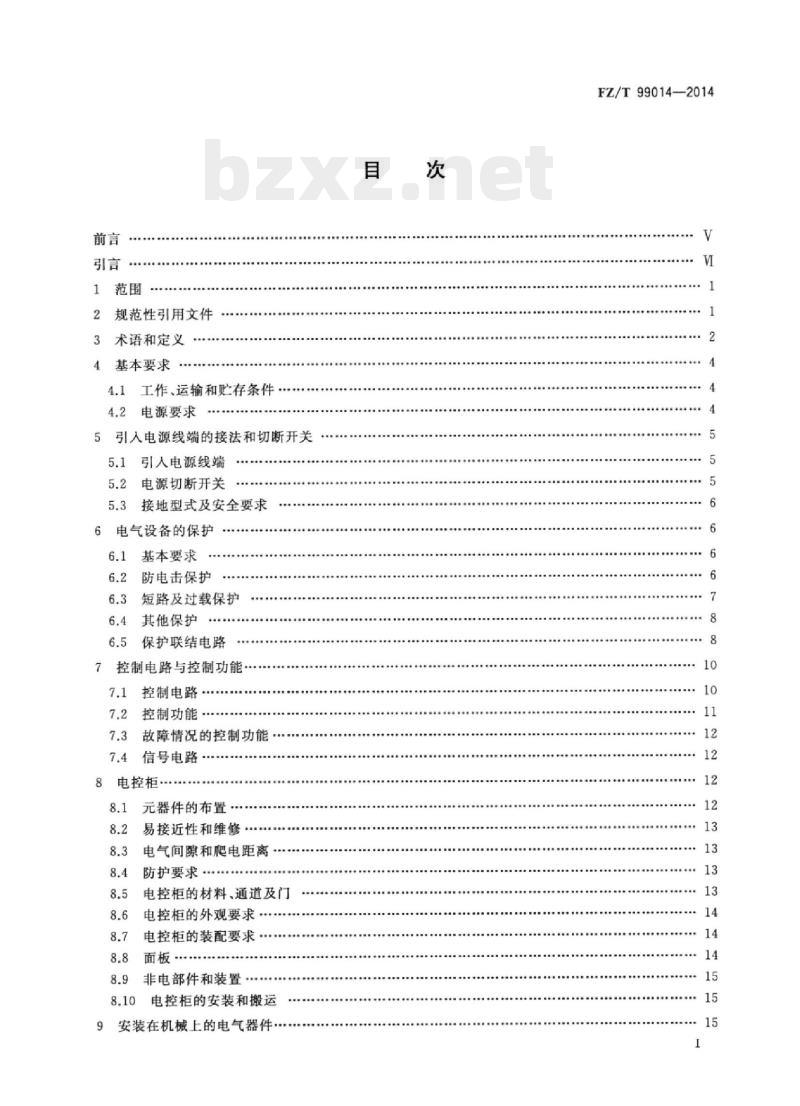

1范围
2规范性引用文件
术语和定义
基本要求
4.1工作、运输和贮存条件..
4.2电源要求
5引入电源线端的接法和切断开关5.1引人电源线端
5.2电源切断开关
接地型式及安全要求
6电气设备的保护
基本要求
防电击保护
短路及过载保护
其他保护
保护联结电路
控制电路与控制功能
控制电路
控制功能
故障情况的控制功能
信号电路
电控柜
元器件的布置
易接近性和维修
电气间隙和爬电距离
防护要求
电控柜的材料、通道及门
电控柜的外观要求…
电控柜的装配要求
非电部件和装置
电控柜的安装和搬运
安装在机械上的电气器件
FZ/T99014—2014
FZ/T99014—2014
基本要求
指示灯和显示器
带灯按钮·
紧急停止器件
切断电源器件·

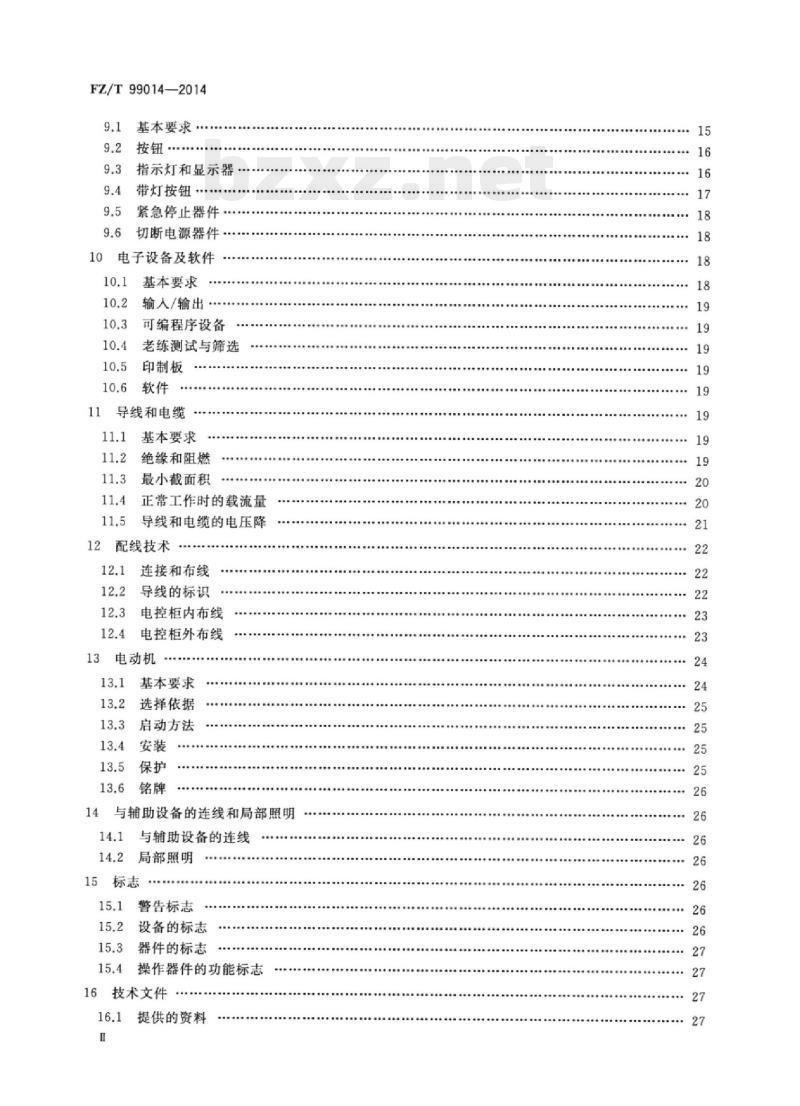

10电子设备及软件…
基本要求
输入/输出·
可编程序设备
老练测试与筛选
印制板
导线和电缆
基本要求
绝缘和阻燃
最小截面积
正常工作时的载流量
导线和电缆的电压降
配线技术
连接和布线
导线的标识
电控柜内布线
电控柜外布线
电动机
基本要求
选择依据
启动方法
与辅助设备的连线和局部照明
与辅助设备的连线
局部照明
15标志
警告标志
设备的标志
器件的标志
操作器件的功能标志

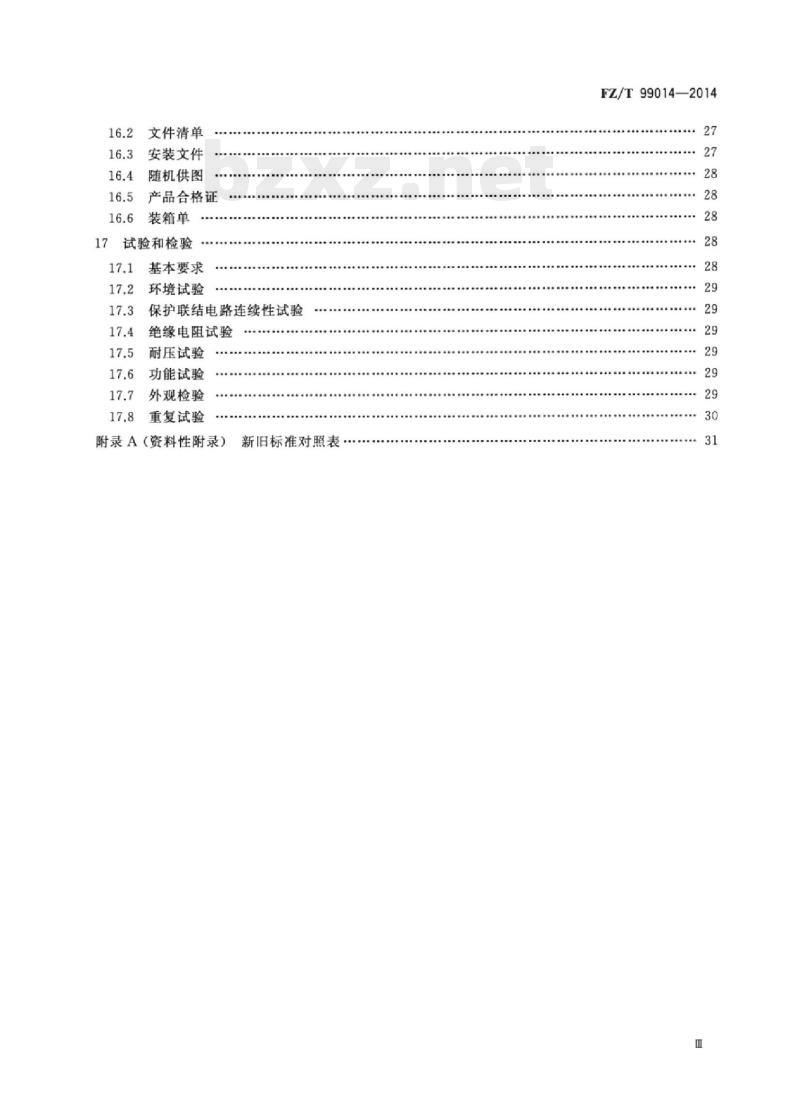

16技术文件
提供的资料
连美票
文件清单
安装文件
随机供图
产品合格证
装箱单
试验和检验
基本要求
环境试验
保护联结电路连续性试验
绝缘电阻试验
耐压试验
功能试验
外观检验
重复试验
附录A（资料性附录）
新旧标准对照表
FZ/T99014—2014

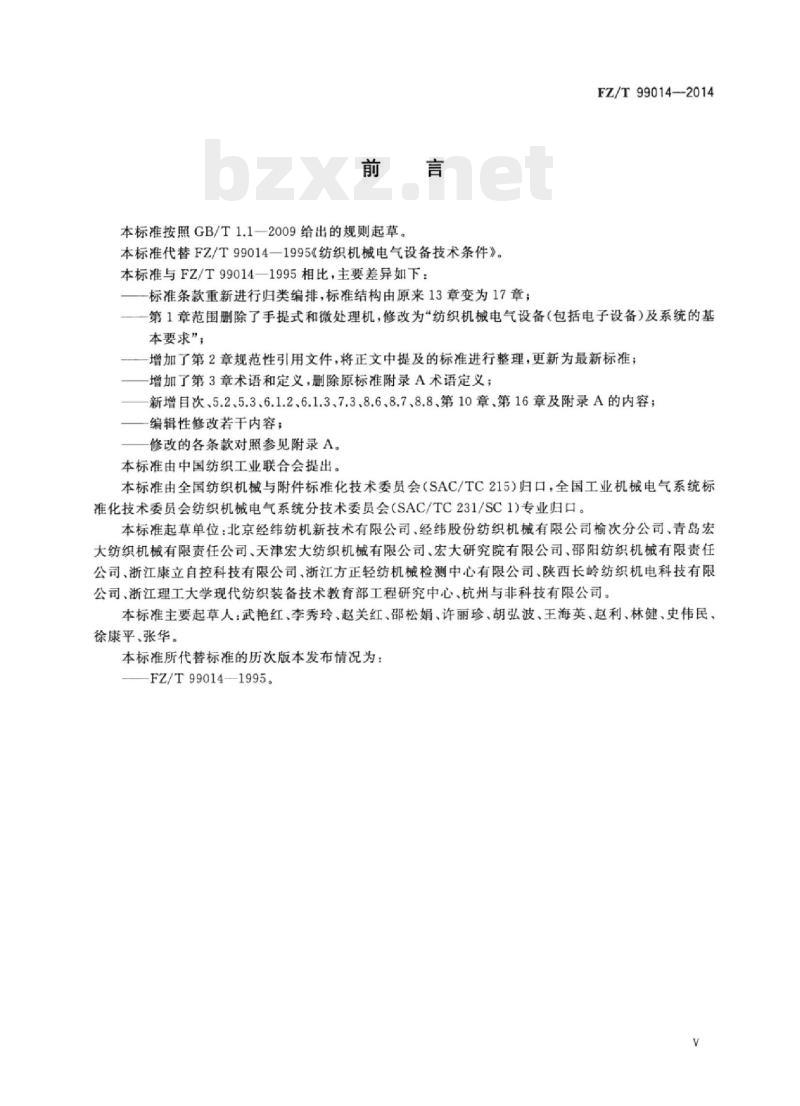

本标准按照GB/T1.1一2009给出的规则起草。本标准代替FZ/T99014一1995《纺织机械电气设备技术条件》。本标准与FZ/T99014—1995相比，主要差异如下：一标准条款重新进行归类编排，标准结构由原来13章变为17章；FZ/T99014—2014
一第1章范围删除了手提式和微处理机，修改为“纺织机械电气设备（包括电子设备）及系统的基本要求”；
一增加了第2章规范性引用文件，将正文中提及的标准进行整理，更新为最新标准：一增加了第3章术语和定义，删除原标准附录A术语定义；新增目次、5.2、5.3、6.1.2、6.1.3、7.3、8.6、8.7、8.8、第10章、第16章及附录A的内容；编辑性修改若干内容
修改的各条款对照参见附录A。
本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：北京经纬纺机新技术有限公司、经纬股份纺织机械有限公司榆次分公司、青岛宏大纺织机械有限责任公司、天津宏大纺织机械有限公司、宏大研究院有限公司、邵阳纺织机械有限责任公司、浙江康立自控科技有限公司、浙江方正轻纺机械检测中心有限公司、陕西长岭纺织机电科技有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、杭州与非科技有限公司。本标准主要起草人：武艳红、李秀玲、赵关红、邵松娟、许丽珍、胡弘波、王海英、赵利、林健、史伟民、徐康平，张华。
本标准所代替标准的历次版本发布情况为：FZ/T99014—1995。
FZ/T99014—2014
本标准的目的是针对纺织机械电气设备的制造和使用提供最低限度的技术要求，以便保证：人身和设备的安全；
运行可靠，性能稳定；
提高设备使用寿命，维修简便。1范围
纺织机械电气设备通用技术条件FZ/T99014—2014
本标准规定了纺织机械电气设备（包括电子设备）及系统的基本要求、引人电源线端的接法和切断开关、电气设备的保护、控制电路与控制功能、电控柜、安装在机械上的电气器件、电子设备及软件导线和电缆、配线技术、电动机、与辅助设备的连线和局部照明、标志、技术文件、试验和检验本标准适用于交流额定电压为500V（包括500V）、额定频率为200Hz（包括200Hz），直流500V（包括500V）以下的电气设备。如电压和频率超过上述指标时，可参照本标准执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用手本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3E
电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法8电工电子产品环境试验
第2部分：试验方法
GB/T2423.8
GB2894安全标志及其使用导则
GB/T3805特低电压（ELV）限值
试验Ed：自由跌落
GB/T4026人机界面标志标识的基本和安全规则设备端子和导体终端的标识
GB4208外壳防护等级（IP代码）GB/T4588.1无金属化孔单双面印制板分规范GB/T4588.2有金属化孔单双面印制板分规范GB/T4588.3印制电路板设计和使用GB/T4728（所有部分）电气简图用图形符号GB/T4772（所有部分）旋转电机尺寸和输出功率等级GB/T4776—2008电气安全术语
GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级GB/T5094.1—2002
工业系统、装置与设备以及工业产品结构原则与参照代号第1部分：基本规则
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T5465.2一2008电气设备用图形符号第2部分：图形符号GB/T6988.1一2008电气技术用文件的编制第1部分：规则GB7251.1一2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB7947一2010人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB/T13534颜色标志的代码
GB/T14048.7低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排GB14050系统接地的型式及安全技术要求GB/T15543电能质量、三相电压不平衡1
FZ/T99014—2014
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17799.2电磁兼容通用标准工业环境中的抗扰度试验GB17799.4电磁兼容通用标准工业环境中的发射GB18209（所有部分）机械电气安全指示、标志和操作GB/T18910.1液晶显示器件第1部分：总规范FZ/T90001纺织机械产品包装
FZ/T90060.10纺织机械产品图样及设计文件第10部分：软件开发及管理纺织机械电气设备控制柜尺寸系列FZ/T90072
纺织机械产品涂装
FZ/T 90074
FZ/T90089.1
FZ/T90089.2
FZ/T99016
FZ/T99017
FZ/T99018
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
纺织机械电气控制系统
纺织机械电气控制系统
保护联结电路连续性试验规范
绝缘电阻试验规范
纺织机械电气控制系统T
耐压试验规范
JB/T3085电力传动控制装置的产品包装与运输规程JB/T10845
5无铅再流焊接通用工艺规范
SJ/T10534
3术语和定义
波峰焊接技术要求
下列术语和定义适用于本文件。3.1
电子设备electronic equipment包含其运行依赖电子器件和元件电路的电气设备部件。[GB5226.1—2008，定义3.16]］3.2
控制设备controlassembly
开关电器及其相关控制、测量、保护和调节设备的组合，也包括这些器件及设备与相关内部连接、辅助装置、外壳和支承结构的组合，一般用于消耗电能的设备的控制。[GB5226.1—2008，定义3.10]
外壳enclosure
为防护某些外来影响和防止任何方向直接接触而提供的设备防护部件。注：取自现行IEV的定义，在本标准范围内作如下解释：1）外壳为人或性畜触及危险件提供保护；2）邀拦、孔型通道或用于防止或限制专用测试探头进人的任何其他装置，不论是附着在外壳上的还是由封闭的设备构成的，均可视为外壳的组成部分，除非它们不用钥匙或工具能移去。3）外壳可以是：
安装在机械上方独立于机械的柜体或箱体；由机械结构上的封闭空间构成的壁毫。[GB5226.1—2008,定义3.20］
导线管conduit
用于布线的管状部件，绝缘导线和电缆穿人其中且可更换[GB5226.1—2008，定义3.7]
带电部分livepart
正常工作时带电的导线或导电体，包括中性导线N，但规定不含PEN导体。注：本术语不一定含有电击危险的意思。［GB5226.1—2008，定义3.33]
exposed conductivepart
外露可导电部分
FZ/T99014—2014
易触及的、正常工作状态不带电，但在故障情况下可能带电的电气设备的可导电部分。［GB5226.1—2008，定义3.23]
protective conductor
保护导线（体）
防止电击措施中所需用的一种导线，用于下列部分之间的电气连接：外露可导电部分；
外部可导电部分；
总接地端子。
[GB5226.1—2008，定义3.45]
保护电路protective circuit
以保护为目的的特殊电路或控制电路的一部分。[GB/T4776—-2008，定义3.3.1.6]客powercircuit
动力电路
从电网向生产性操作的电气设备单元和控制电路变压器等供电的电路。[GB5226.1—2008，定义3.42］
（机械的）控制电路
fcontrol circuit(of a machine)用于机械和电气设备控制（包括监测）的电路。[GB5226.1—2008，定义3.8]
switching device
开关电器
用于接通或断开一个或几个电路电流的电器。注：开关器件可执行一个或两个这样的动作。［GB5226.1—2008，定义3.55]
servicing level
维修站台
操作或维修电器设备时，维护人员通常站立的台面。『GB5226.1-2008，定义3.51]
号reference designation
参照代号
作为系统组成部分的特定项目按该系统的一方面或多方面相对于系统的标识符。3
FZ/T99014—2014
［[GB/T5094.1—2002，定义3.7］3.14
电路图circuitdiagram
表达项目电路组成和物理连接信息的简图。[GB/T6988.1—2008，定义3.4.3]3.15
接线图
connectiondiagram
表达项目组件或单元之间物理连接信息的简图。[GB/T6988.1—2008，定义3.4.4]3.16
信号电路signal circuit
供信号灯及用于信号的其他电器的一种辅助电路。3.17
control device免费标准bzxz.net
控制电器
主要用于控制受电设备，使其达到预期要求工作状态的电器。3.18
actuator
操作机构
电气器件中用来承受外部作用力的操作部分。基本要求
4.1工作，运输和贮存条件
4.1.1工作条件
4.1.1.1环境温度为5℃～40℃。4.1.1.2电气设备安装处海拔应不超过2000m，电子设备安装处海拔应不超过1000m。4.1.1.3最高温度为40℃，相对湿度不大于50%，温度较低时允许较高的相对湿度，如环境温度为20℃时，相对湿度可达到90%。
注：空气温度为40℃、相对湿度为50%时，应在设备上采取适当措施（如内装加热器、空调器、排水孔等），以防止凝露带来的有害作用。
4.1.1.4空气中不得有异常尘埃与酸、碱等腐蚀性气体，当存在这些污染物时，应适当防护。4.1.2运输和贮存条件
4.1.2.1设备应在一25℃～55℃的温度下运输和贮存。4.1.2.2设备在运输和贮存中应采取适当措施，避免受潮湿、振动、冲击等影响而引起的损坏。4.1.2.3设备中有比较精密部件或运输、贮存条件比较恶劣时，应按JB/T3085进行包装和标记，必要时还应按JB/T3085的规定做其中一项或全部试验。4.1.3安装和操作
设备应按照制造厂提供的使用说明书安装和操作。4.2电源要求
4.2.1电源电压波形为正弦波，当实际电压的瞬时值a对基波电压的瞬时值6的最大偏差不大于基波4
峰值c的5%。即：
则认为电压波形是正弦的（见图1）。la-6|≤l0.05c
4.2.2电源电压及频率应满足以下要求：FZ/T99014—2014
连续工作时，稳态电压值为0.9～1.1倍额定电压值，频率值为0.99～1.01倍额定频率值：—短时工作时，稳态电压值为0.85～1.15倍额定电压值；频率值为0.98～1.02倍额定频率值。4.2.3电源中断或零电压持续时间不超过3ms，相继中断间隔时间应大于1s。4.2.4电压降不应大于一个周期的电源峰值电压的20%，相继降落间隔时间应大于1S。4.2.5各相电压应对称，即电网系统的负序或零序分量不超过正序分量的5%。4.2.6当采用特殊的直流电源供电时，应符合GB5226.1一2008中4.3.3的规定。设备的额定工作电压可在下列数值中选取：4.2.7
交流单相：6V、12V、24V.36V.42V.100V.200V.220V交流三相：36V、220V.380V；
-直流:3.3V、5V、6V、12V、15V、24V、36V、48V、110V、160V、220V、400V、440V、500V。
5引入电源线端的接法和切断开关5.1引入电源线端
5.1.1电气设备宜连接在单一电源上。如果需要用其他电源给电气设备的某些部分（如不同工作电压的电子设备等)供电时，宜通过变压器、整流器和换流器等供电。5.1.2当电气设备需要使用电源中线时，则电源应具备三根相线一根中线和一根保护地线，当不需要使用电源中线时，则电源应具备三根相线和一根保护地线。5.1.3采用中线时，应有专用的绝缘接线端子来连接中线。5.1.4电源线应连接到电源切断器件的电源侧端子上。当采用插头/插座连接时，可连接到单独的接线端子上。供接地线的端子应设在相线端子附近，并与机械上的保护联结导线相连接。5.2电源切断开关
5.2.1电源切断开关应采用隔离开关、隔离器、负荷开关或断路器。5.2.2使用带辅助触点的切断开关时，在任何情况下辅助触点都应使开关器件在主触点断开之前先切断负载电路。
5.2.3电源切断开关应在“断开”和接通”位置清晰地标记O”和\I”符号（见GB/T5465.2一2008中的5008和5007符号）。
5.2.4电源切断开关应切断电源电路所有带电导线，所有触点应有足够的隔断距离。如无特殊规定，5
FZ/T99014—2014
中线可以不切断。
5.2.5电源切断开关应有足够的分断能力，足以切断最大电动机堵转电流及所有其他电动机和负载的正常运行电流的总和。
5.2.6电源切断开关的外部操作装置（如手柄），颜色可为黑色、灰色或红色。安装位置应在维修站台以上0.6m～1.9m间，并在邻近设置永久性的警告标志。注1：有其他断开电源的方法时，这种操作不一定要从电控柜外部进行。注2：红色外部操作装置一般用于紧急操作使用场合。5.2.7在断开（隔离)位置上宜提供能锁住的机构（挂锁），防止遥控及其他方式使开关闭合。5.2.8当机械由单独控制的几个部分组成时，各部分都应有独立的电源切断开关。同时当切断某个电源开关会造成危险或损坏时，则还应在各个切断器件之间采用联锁保护。5.2.9下列电路可不必经电源切断开关切断：维修时需要的照明电路；
供给维修保养工具和设备（如手电钻、试验设备等）专用连接的插头/插座电路：-仅用于电源故障时自动脱扣的欠压保护电路。5.2.10维修时需要的照明电路宜配备独立的切断开关，并在开关邻近处设置永久性的警告标志。5.2.11防止意外启动的断开器件和断开电气设备的器件，应符合GB5226.1一2008中5.4、5.5的规定。
5.3接地型式及安全要求
电气设备的接地应按GB14050的要求，同时电柜的外露部分与现场的接地体应联接，现场地线应在装机地点机器旁预先埋设。
6电气设备的保护
6.1基本要求
6.1.1电气设备无论在正常工作条件下或故障情况下，都应具有防护措施。6.1.2保护导线与搭接部分的接触电阻不大于0.1Q，接地体的接地电阻在2Q以内，并在装机前预埋接地体，且接地电阻按规定用接地测量仪进行测量。6.1.3采用软件作防护措施时，应确保在各种短时超过规定环境和条件情况下，软件能正常运行。6.2防电击保护
6.2.1正常工作条件下的防电击保护电气设备均应采取措施防止意外触及电压超过50V的带电部分。6.2.1.1
6.2.1.2带电部分装在外壳内时，外壳的门或盖应采取下列措施才能打开：用专用工具或钥匙：用扣月或锁将门、罩和盖扣紧，门或盖须用专用工具或钥匙才能打开。打开后，机械的传动部分容易引起人身危险处应加门限开关，钥匙应能取走。联锁：将门和切断电源器件联锁。在所有带电部分分电源切断的情况下，才能打开门。联锁机构应允许指定人员（如调试、检修人员）采用措施，门开着使电气设备带电，而关门后，联锁机构能自行复原。当有多个门能使人接近带电部件时，应采取门与隔离器的联锁机构来实现防护。一用绝缘材料遮盖壳内带电部分，确保在门和盖打开后也不会触及带电部分。6.2.1.3单独安装在机械上的带电器件，应用绝缘物完全覆盖住或用外壳保护，壳体应牢固安装在机械上，外壳应和保护联结电路连接6
