【FZ纺织行业标准】 纺织机械电气控制系统绝缘电阻试验规范

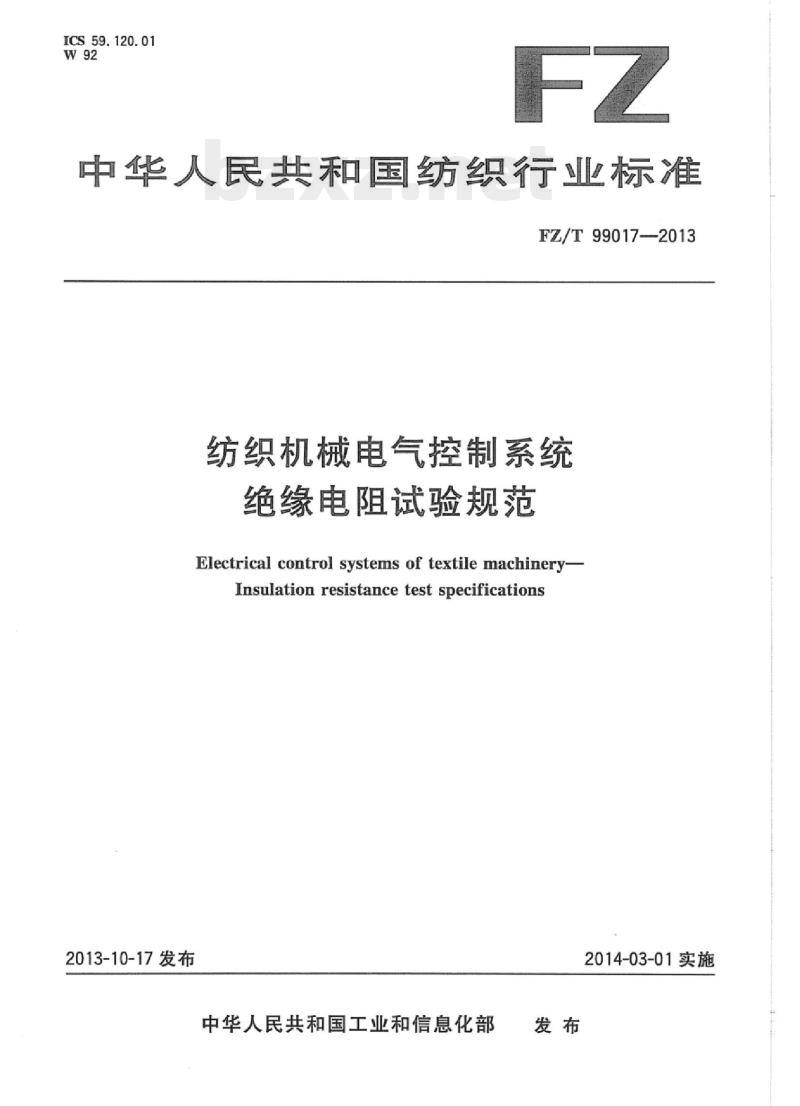

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99017-2013
纺织机械电气控制系统
绝缘电阻试验规范
Electrical control systems of textile machinery-Insulation resistance test specifications2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

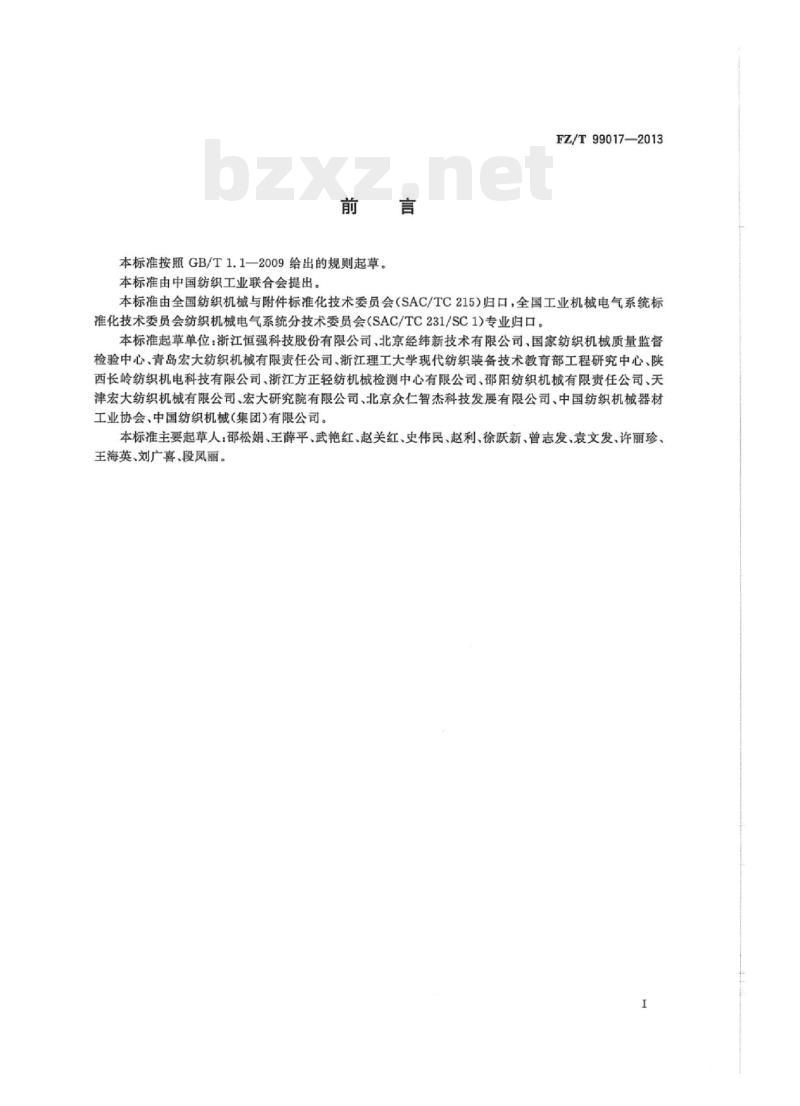

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出言
FZ/T99017—2013
本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。本标准起草单位：浙江恒强科技股份有限公司、北京经纬新技术有限公司、国家纺织机械质量监督检验中心、青岛宏大纺织机械有限责任公司、浙江理工大学现代纺织装备技术教育部工程研究中心、陕西长岭纺织机电科技有限公司、浙江方正轻纺机械检测中心有限公司、邵阳纺织机械有限责任公司、天津宏大纺织机械有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司、中国纺织机械器材工业协会、中国纺织机械（集团)有限公司。本标推主要起草人：邵松娟、王薛平、武艳红、赵关红、史伟民、赵利、徐跃新、曾志发、袁文发、许丽珍、王海英、刘广喜、段凤丽。

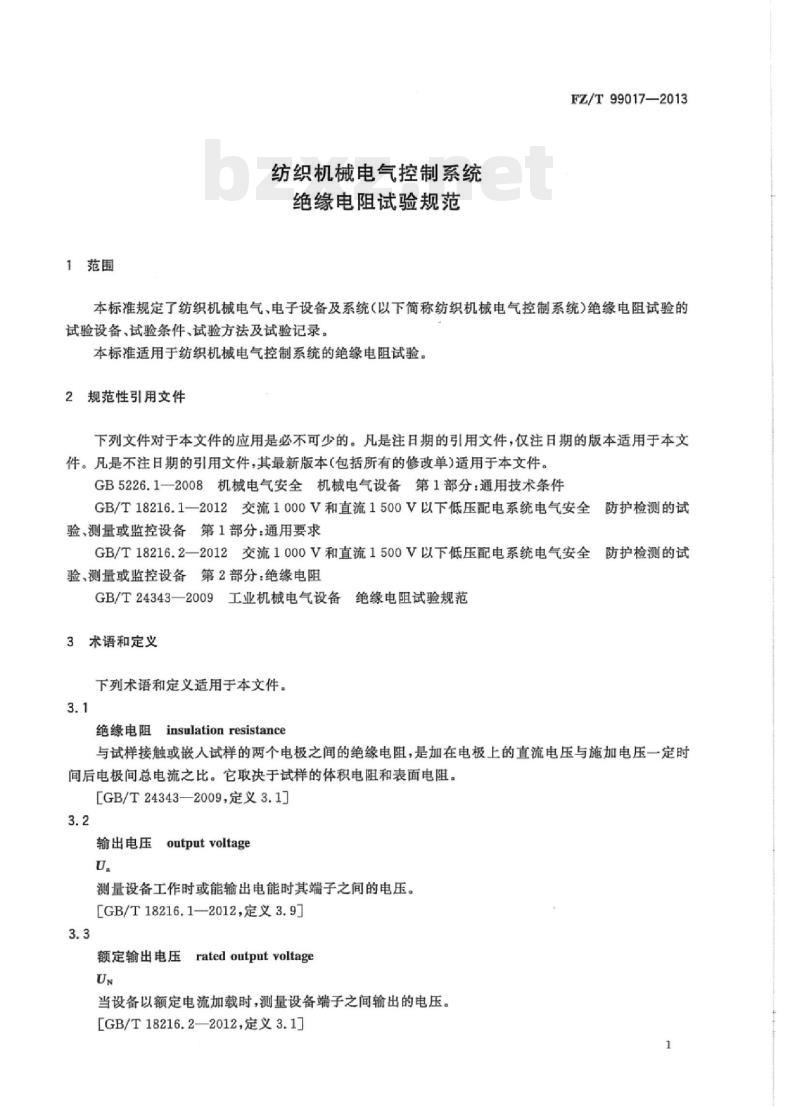

1范围
纺织机械电气控制系统
绝缘电阻试验规范
FZ/T99017—2013
本标准规定了纺织机械电气、电子设备及系统（以下简称纺织机械电气控制系统）绝缘电阻试验的试验设备、试验条件、试验方法及试验记录。本标准适用于纺织机械电气控制系统的绝缘电阻试验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T18216.1—2012交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求GB/T18216.2—2012交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第2部分：绝缘电阻GB/T24343—2009工业机械电气设备绝缘电阻试验规范3术语和定义
下列术语和定义适用手本文件。3.1
绝缘电阻insulation resistance与试样接触或嵌人试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极间总电流之比。它取决于试样的体积电阻和表面电阻。[GB/T24343—2009，定义3.1]］3.2
输出电压outputvoltage
测量设备工作时或能输出电能时其端子之间的电压。[GB/T18216.1—2012，定义3.9］3.3
额定输出电压rated outputvoltageUN
当设备以额定电流加载时，测量设备端子之间输出的电压。[GB/T18216.2—2012，定义3.1]FZ/T99017—2013

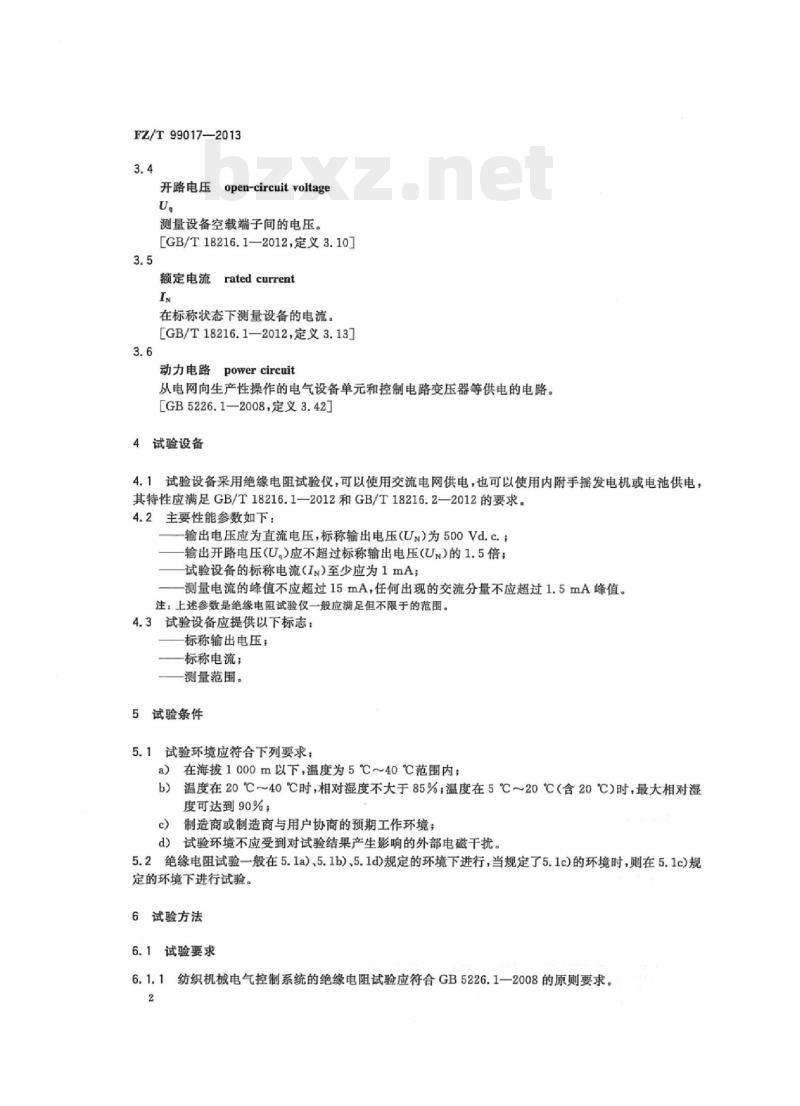

open-circuit voltage
开路电压
测量设备空载端子间的电压。
［GB/T18216.1—2012,定义3.10]3.5
额定电流
rated current
在标称状态下测量设备的电流。[GB/T18216.1—2012,定义3.13]3.6
动力电路powercircuit
从电网向生产性操作的电气设备单元和控制电路变压器等供电的电路。[GB5226.1—2008,定义3.42]
4试验设备
试验设备采用绝缘电阻试验仪，可以使用交流电网供电，也可以使用内附手摇发电机或电池供电，4.1
其特性应满足GB/T18216.1—2012和GB/T18216.2—2012的要求。4.2主要性能参数如下：
输出电压应为直流电压，标称输出电压(Un）为500Vd.c.；输出开路电压（U。)应不超过标称输出电压（U）的1.5倍：试验设备的标称电流（I）至少应为1mA一测量电流的峰值不应超过15mA，任何出现的交流分量不应超过1.5mA峰值。注：上述参数是绝缘电阻试验仪一般应满足但不限于的范围。4.3试验设备应提供以下标志：
标称输出电压；
标称电流；
测量范围。
5试验条件
5.1试验环境应符合下列要求：
a）在海拔1000m以下，温度为5℃～40℃范围内；温度在20℃～40℃时，相对湿度不大于85%；温度在5℃～20℃（含20℃）时，最大相对湿b)
度可达到90%
制造商或制造商与用户协商的预期工作环境；c
d）试验环境不应受到对试验结果产生影响的外部电磁干扰。5.2绝缘电阻试验一般在5.1a)、5.1b)、5.1d)规定的环境下进行，当规定了5.1c)的环境时，则在5.1c)规定的环境下进行试验。
6试验方法
6.1试验要求
6.1.1纺织机械电气控制系统的绝缘电阻试验应符合GB5226.1一2008的原则要求。2

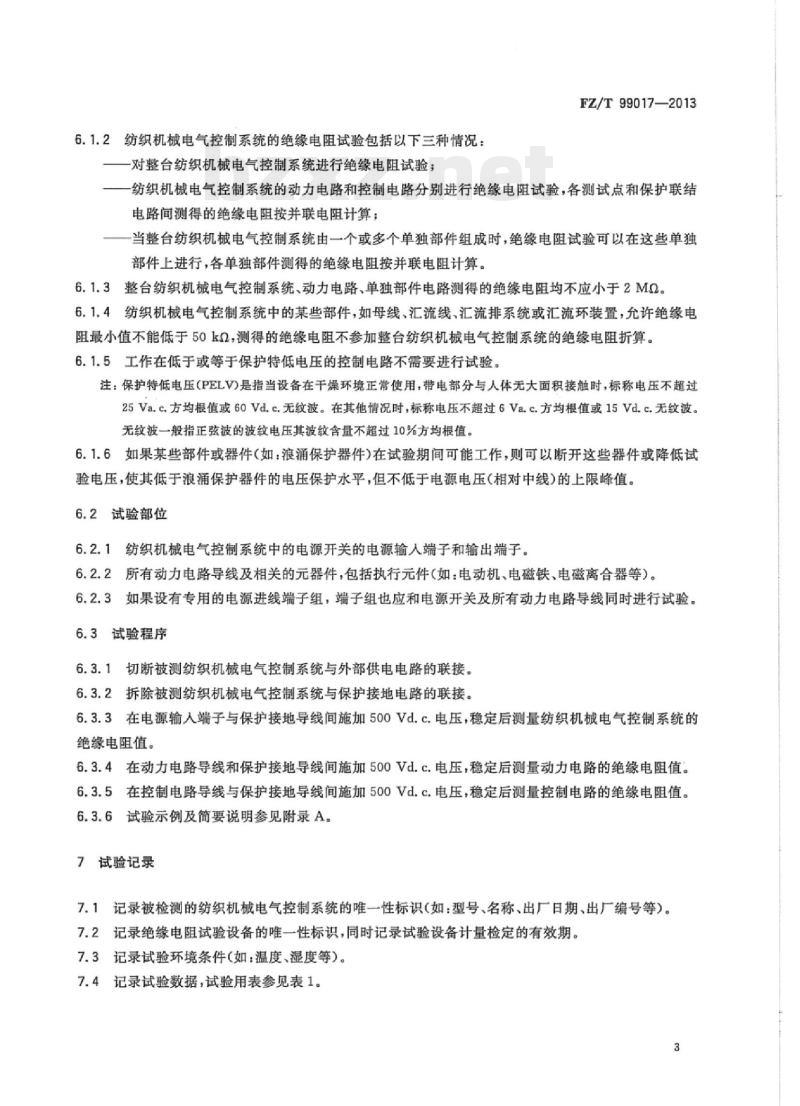

6.1.2纺织机械电气控制系统的绝缘电阻试验包括以下三种情况：一对整台纺织机械电气控制系统进行绝缘电阻试验：FZ/T99017—2013
一纺织机械电气控制系统的动力电路和控制电路分别进行绝缘电阻试验，各测试点和保护联结电路间测得的绝缘电阻按并联电阻计算；一当整台纺织机械电气控制系统由一个或多个单独部件组成时，绝缘电阻试验可以在这些单独部件上进行，各单独部件测得的绝缘电阻按并联电阻计算。6.1.3整台纺织机械电气控制系统、动力电路、单独部件电路测得的绝缘电阻均不应小于2MQ。6.1.4纺织机械电气控制系统中的某些部件，如母线、汇流线，汇流排系统或汇流环装置，允许绝缘电阻最小值不能低于50k2，测得的绝缘电阻不参加整台纺织机械电气控制系统的绝缘电阻折算。6.1.5工作在低于或等于保护特低电压的控制电路不需要进行试验。注：保护特低电压（PELV)是指当设备在干燥环境正常使用，带电部分与人体无大面积接触时，标称电压不超过25Va.c.方均根值或60Vd.c.无纹波。在其他情况时，标称电压不超过6Va.c.方均根值或15Vd.c.无纹波。无纹波一般指正弦波的波纹电压其波纹含量不超过10%方均根值。6.1.6如果某些部件或器件（如：浪涌保护器件）在试验期间可能工作，则可以断开这些器件或降低试验电压，使其低于浪涌保护器件的电压保护水平，但不低于电源电压（相对中线）的上限峰值。6.2试验部位
6.2.1纺织机械电气控制系统中的电源开关的电源输入端子和输出端子。6.2.2所有动力电路导线及相关的元器件，包括执行元件（如：电动机、电磁铁、电磁离合器等）。6.2.3如果设有专用的电源进线端子组，端子组也应和电源开关及所有动力电路导线同时进行试验。6.3试验程序
6.3.1切断被测纺织机械电气控制系统与外部供电电路的联接。6.3.2拆除被测纺织机械电气控制系统与保护接地电路的联接。6.3.3在电源输人端子与保护接地导线间施加500Vd.c.电压，稳定后测量纺织机械电气控制系统的绝缘电阻值。
6.3.4在动力电路导线和保护接地导线间施加500Vd.c.电压，稳定后测量动力电路的绝缘电阻值。6.3.5在控制电路导线与保护接地导线间施加500Vd.c.电压，稳定后测量控制电路的绝缘电阻值。6.3.6试验示例及简要说明参见附录A。7试验记录
7.1记录被检测的纺织机械电气控制系统的唯一性标识（如：型号、名称、出厂日期、出厂编号等）。7.2记录绝缘电阻试验设备的唯一性标识，同时记录试验设备计量检定的有效期。7.3记录试验环境条件（如：温度、湿度等）。7.4记录试验数据，试验用表参见表1。3
FZ/T99017—2013
试品名称
型号规格
试验依据
环境温度(℃)
试验部位
折算成整台电气设备的绝缘电阻试验结论
设备名称
设备编号
试验日期
试验人员
合格口不合格
表1绝缘电阻试验记录表
出厂编号
出厂日期
相对湿度（%）
标准要求（MQ）
试验设备
型号规格
检定日期
试验地点
记录人员
测量结果(Ma）
A.1简要说明
附录A
（资料性附录）
纺织机械电气控制系统绝缘电阻试验示例及简要说明本附录给出了某纺织机械电气控制系统的电路图，作为绝缘电阻试验的示例。A.2
试验步骤
切断电源进线。
闭合总电源开关。
闭合图A.1中的Q0、Q1。
闭合图A.2中的F1、F2、Q6、Q7、Q8、Q9。图A.1中分别测试L1.L2、L3三端对保护接地端子间的绝缘电阻。图A.2中分别测试U、V、W三端对保护接地端子间的绝缘电阻。记录检测数据。
恢复电路，并使电气控制系统能正常工作。FZ/T990172013
FZ/T99017-2013
设备界限
ZH09~8
FZ/T99017—2013
对艺化座免费标准下载网bzxz
甲载手
中究团地目
FZ/T99017-2013
打印日期：2013年12月26日F009中华人民共和国纺织
