【JT交通运输标准】 视频矩阵

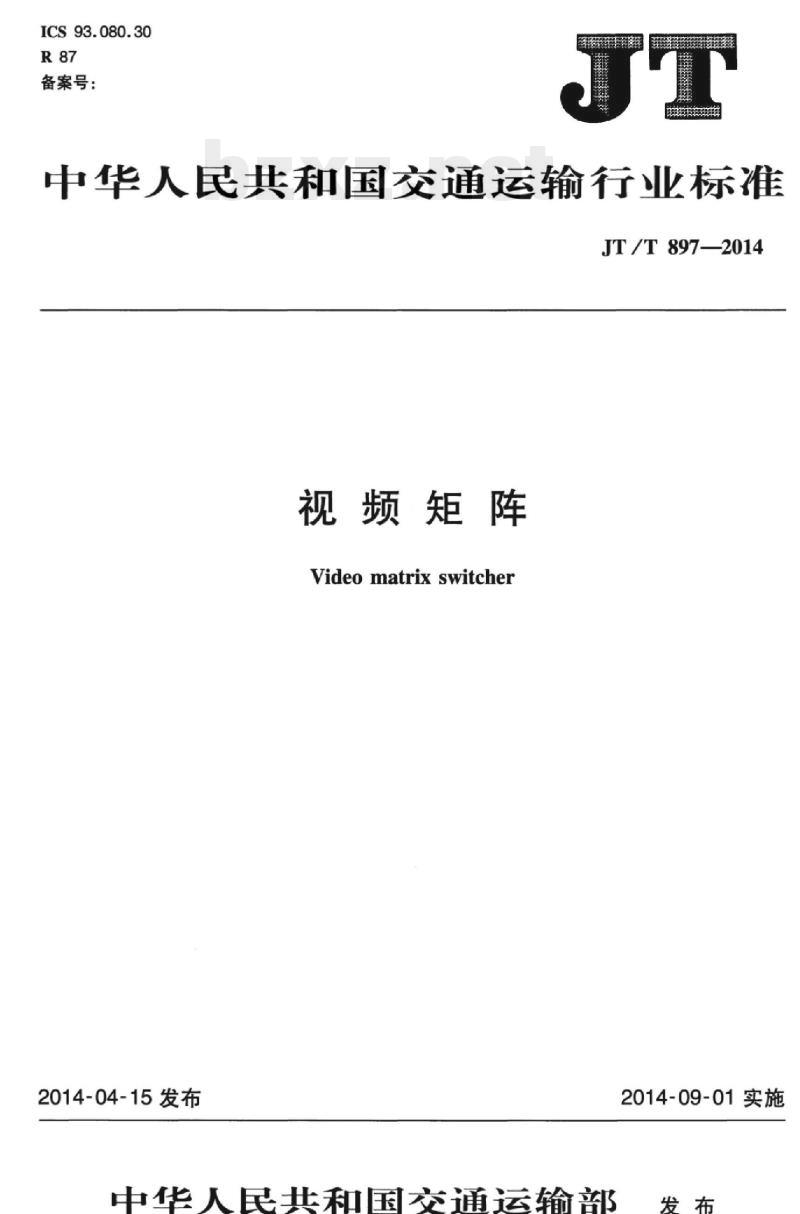

ICS 93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T897—2014
视频矩阵
Videomatrixswitcher
2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施

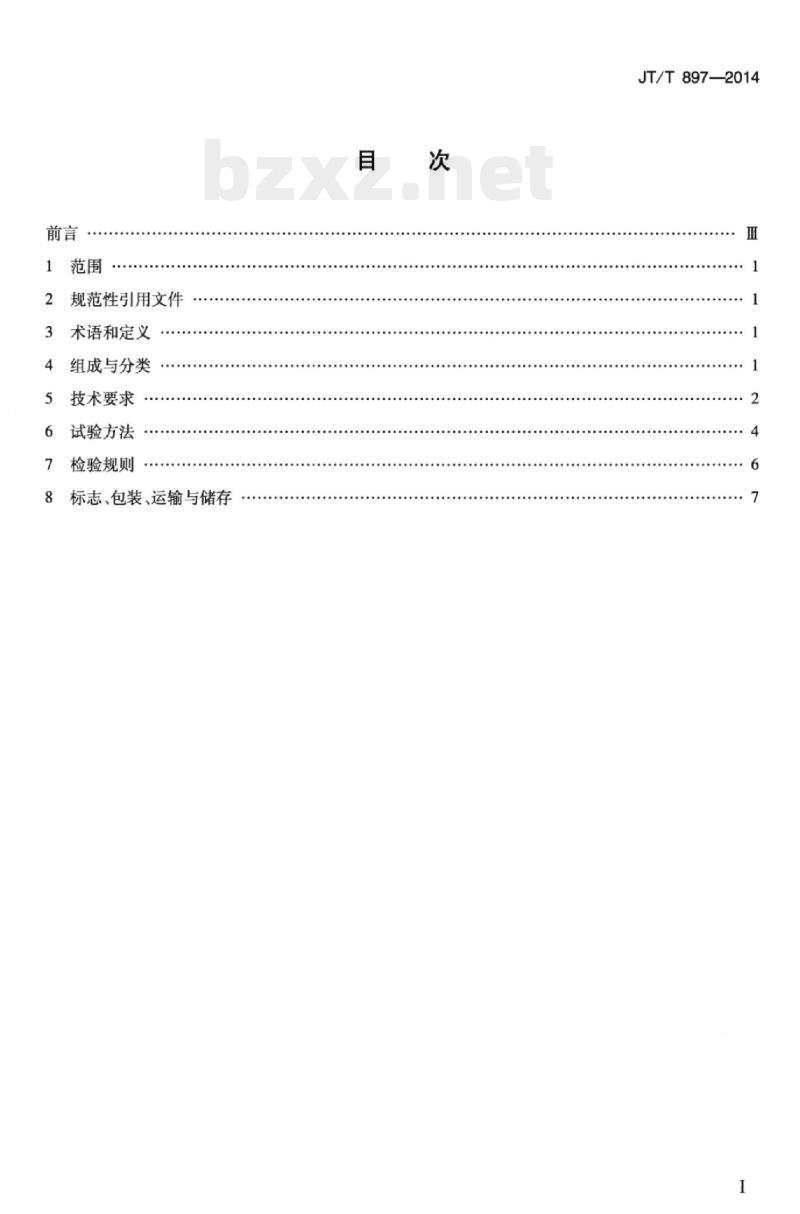

1范围
规范性引用文件
术语和定义
组成与分类
技术要求
试验方法
检验规则
标志、包装、运输与储存
JT/T897—2014
HTi KAoNi KAca
iikAoNiKAca
本标准按照GB/T1.12009给出的规则起草。JT/T897—2014
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、北京中交华安科技有限公司。本标准主要起草人：李洪琴、金小平、王炳炯、张平、张萌、侯继贵、夏垫、汪成、那然、张帆。Ⅲ
-Hii KAoNi KAca
HiiKAoiKAca
1范围
视频矩阵
JT/T897—2014
本标准规定了视频矩阵的组成与分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于公路机电监控、收费系统中使用的模拟视频矩阵，其他机电工程可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB2312
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.10
GB/T3659
GB/T13384
JT/T817—2011
JTGF80/2
3术语和定义
包装储运图示标志
信息交换用汉字编码字符集基本集电工电子产品环境试验第2部分：试验方法试验A：低温第2部分：试验方法试验B：高温电工电子产品环境试验
电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电视视频通道测试方法
机电产品包装通用技术条件
公路机电系统设备通用技术要求及检测方法公路工程质量检验评定标准第二册机电工程下列术语和定义适用于本文件。3.1
视频矩阵videomatrix switcher将m路视频输人通道信号任意切换至n路视频输出通道的电子设备。3.2
群组group
任意定义的一组视频信号。
4组成与分类
4.1组成
视频矩阵一般由视频矩阵主机、控制键盘等部分组成。4.2分类下载标准就来标准下载网
4.2.1按规模可分为小型矩阵、中型矩阵、大型矩阵等。4.2.2按级联方式可分为级联型矩阵和非级联型矩阵。1
HTi KAoi KAca
JT/T897—2014
5技术要求
5.1适用环境条件
安装环境：具有温度和湿度调节功能的室内。5.1.2相对湿度：不大于85%。
5.1.3环境温度：+15℃~+35℃。5.2外观结构
5.2.1产品表面应光滑、平整、涂层色泽均匀，无锈蚀、凹痕、划伤、裂缝和变形，无裸露基体等缺陷。5.2.2产品结构应简单、牢靠，构件完整、装配牢固、结构稳定，边角过渡圆滑，无飞边、毛刺。5.2.3产品宜采用标准机架安装结构，安装连接件应便于安装、施工；视频输人与输出接口标识清楚、排列整齐，接线方便。
5.2.4壳内元器件安装要求牢固端正、位置正确、部件齐全；出线孔开口合适、切口整齐，出线管与壳体连接密封良好；内部接线整齐，符合工艺要求。5.3视频切换功能
5.3.1手动切换功能
应能手动切换任意一个视频输人信号至任意一个或多个视频输出端口。5.3.2群组切换功能
应能切换任意定义的各类群组视频信号。5.3.3循环切换功能
应能自动循环切换所有视频信号。5.4字符叠加功能
应能在视频信号中叠加符合GB2312要求的字符信息，信息可包括：监视器编号、摄像机位置、摄像机编号、时间、日期等。叠加信息的位置、内容、方式，应由用户自选设置。5.5控制功能
应能实现对前端摄像机等设备的控制操作，控制功能不得少于JTGF80/2规定的内容。5.6报警功能
视频信号丢失或设备故障时，应能通过声音或可视方式自动报警。5.7接口要求
5.7.1控制键盘接口
应具有RJ45接口和串行接口。
5.7.2视频接口
应采用阻抗752的BNC型模拟视频接口。2
HTiKAoiKAca
5.7.3其他接口
按实际需求可具有RS232/485串行接口、以太网接口、USB接口、光纤接口等。5.8视频通道性能参数
视频通道性能参数和技术要求应符合表1的规定。表1视频通道性能参数和技术要求序
电气安全性能
绝缘电阻
性能参数
视频电平（mV）
同步脉冲幅度（mV）
K系数（%）
亮度非线性（%）
色度/亮度增益差（%）
色度/亮度时延差（ns）
微分增益（%）
微分相位（°）
幅频特性（5.8MHz带宽内）（dB）视频信杂比（加权）（dB）
产品的电源接线端子与机壳的绝缘电阻应不小于100M2。5.9.2电气强度
JT/T897—2014
技术要求
700 ±20
300 ±9
在产品的电源接线端子与机壳之间施加频率50Hz、有效值1500V的正弦交流电压，历时1min，应无火花、飞弧、击穿现象。
5.9.3安全接地
产品应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的连接电阻应小于0.12。
5.9.4电源适应性
产品应适应电网波动要求，在以下条件下应可靠工作：电压：交流220x（1±15%）V；
一频率：50×（1±4%）Hz。
5.10防尘
产品应采取防尘措施，外壳的防护等级应符合JT/T817一2011中4.9的规定。3
HTiKAmiKAca
JT/T897—2014
5.11电磁兼容性能
应符合JT/T817—2011中4.11的规定。5.12环境适应性能
耐低温储存性能
视频矩阵在-20℃条件下低温储存8h，在25℃±5℃条件下恢复2h，试验后产品应启动正常，逻辑正确。
5.12.2耐高温工作性能
视频矩阵在+55℃条件下，通电试验8h，产品应启动正常，逻辑正确。5.12.3耐湿热性能
视频矩阵在温度+40℃、相对湿度（95±2）%的条件下，通电试验48h，产品应启动正常，逻辑正确。5.12.4耐机械振动性能
应符合JT/T817—2011中4.4.1的规定。6试验方法
6.1试验条件
一般应在下列条件下进行试验：a）环境温度：15℃~35℃；
b）相对湿度：25%~75%；
c）大气压力：86kPa~106kPa。
6.2外观结构
用目测和手感法对视频矩阵的结构及外观质量进行检查。6.3视频切换功能
产品在正常工作状态下，按5.3的要求对各项功能进行验证。6.4字符叠加功能
产品在正常工作状态下，按5.4的要求叠加各种字符进行验证。6.5控制功能
产品在正常工作状态下，按5.5的要求对前端设备进行控制操作。6.6报警功能
模拟视频信号丢失或设备故障情况，验证产品报警功能。6.7接口要求
人工目测检查及功能验证。
6.8视频通道性能参数
按照GB/T3659的规定执行。性能参数与对应的测试信号应按照表2的规定。表2视频通道性能参数和对应的测试信号序
性能参数
视频电平
同步脉冲幅度
K系数
亮度非线性
色度/亮度增益差
色度/亮度时延差
微分增益
微分相位
幅频特性（5.8MHz带宽内）
视频信杂比（加权）
电气安全性能
绝缘电阻
按JT/T817-2011中5.11.1的规定进行。电气强度
按JT/T817—2011中5.11.2的规定进行。6.9.3连接电阻
测试信号
75%彩条信号
75%彩条信号
2T信号
非调制五阶梯信号
JT/T8972014
副载波填充的10T信号或副载波填充的条脉冲信号副载波填充的10T信号或副载波填充的条脉冲信号调制五阶梯信号
调制五阶梯信号
Sinx/x信号
多波群信号
用接地电阻测试仪在机壳项部金属部位与安全保护接地端子之间测量。6.9.4电源适应性
6.9.4.1电压波动适应性：用自耦变压器或可调交流电源给视频矩阵供电，测试电压分别为交流185V→200V220V-240V—255V-230V→210V-→185V。每调整到—挡电压并稳定后，都分别开启和关闭视频矩阵电源开关，检查逻辑和功能是否正常。6.9.4.2频率波动适应性：用可调频交流电源给视频矩阵供电，电源电压为交流220V，测试频率分别为48Hz-49Hz—50Hz—→51Hz—52Hz。每调整到一挡并稳定后，都分别开启和关闭视频矩阵电源开关，检查逻辑和功能是否正常。
6.10防尘
按JT/T817—2011中5.12的规定进行。6.11电磁兼容性能试验
按JT/T817—2011中5.14的规定进行。5
JT/T897—2014
6.12环境适应性能
6.12.1耐低温性能试验方法
按GB/T2423.1规定执行。
6.12.2耐高温性能试验方法
按GB/T2423.2规定执行。
6.12.3耐湿热性能试验方法
按GB/T2423.3规定执行。
6.12.4耐机械振动性能试验方法按GB/T2423.10规定进行。
7检验规则
7.1一般规则
产品的检验分为型式检验和出厂检验，产品通过型式检验合格后，才能批量生产。7.2型
型式检验
7.2.1产品的型式检验一般由国家法定的质量监督机构组织进行。7.2.2
凡有下列情况之一时，应进行型式检验：a)
新产品试制定型鉴定或老产品转厂生产；b）
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：c）
产品停产半年以上，恢复生产时；正常批量生产时，每年一次；
国家质量监督机构提出要求时。型式检验的样品应随机抽取一台完整的视频矩阵产品。7.2.3
型式检验的项目及顺序按表3规定执行。7.2.5型式检验中，电气安全性能不合格时，该次型式检验为不合格；若其他项目出现不合格，应在同一批产品中加倍抽取样品，对不合格项进行检验，若仍不合格，则该次型式检验不合格。7.3出厂检验
7.3.1产品出厂检验由产品生产企业质量检验部门按表3规定逐项进行检验，合格后签发合格证，方可出厂。
表3视频矩阵检验项目表
项目名称
外观结构要求
视频切换功能
字符叠加功能
技术要求
试验方法
型式检验
出厂检验
