【JT交通运输标准】 沥青混合料改性添加剂第2部分:高黏度添加剂

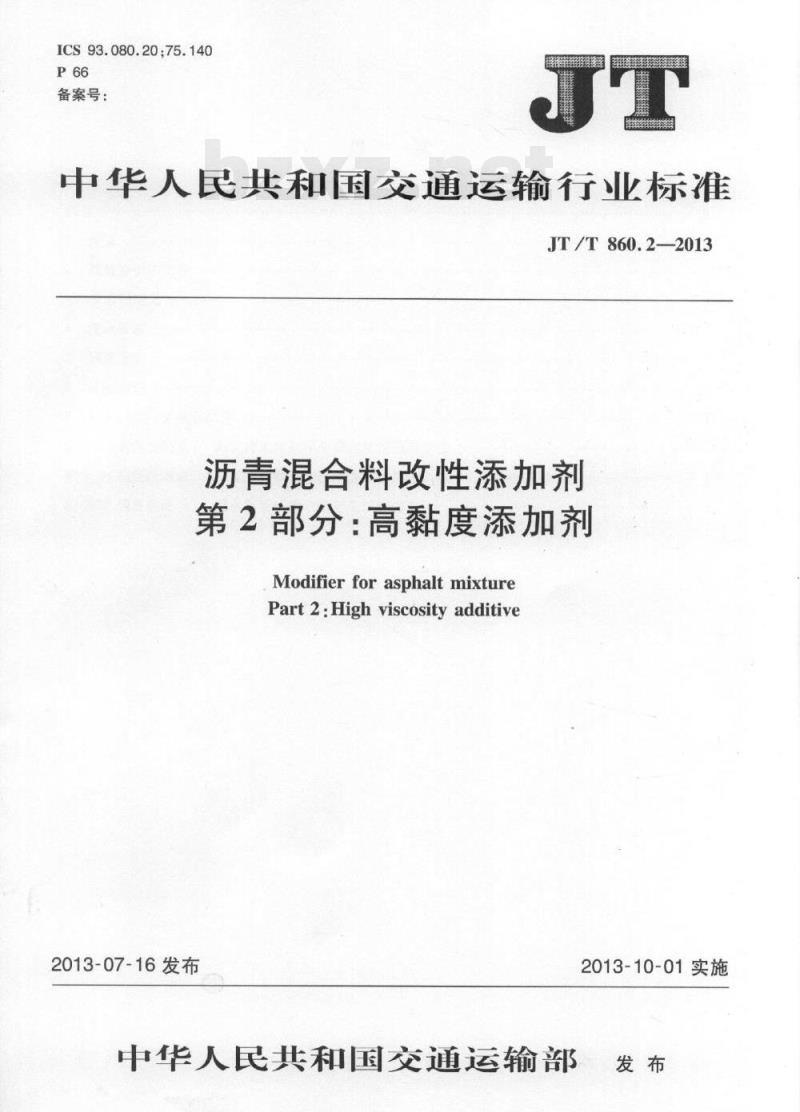

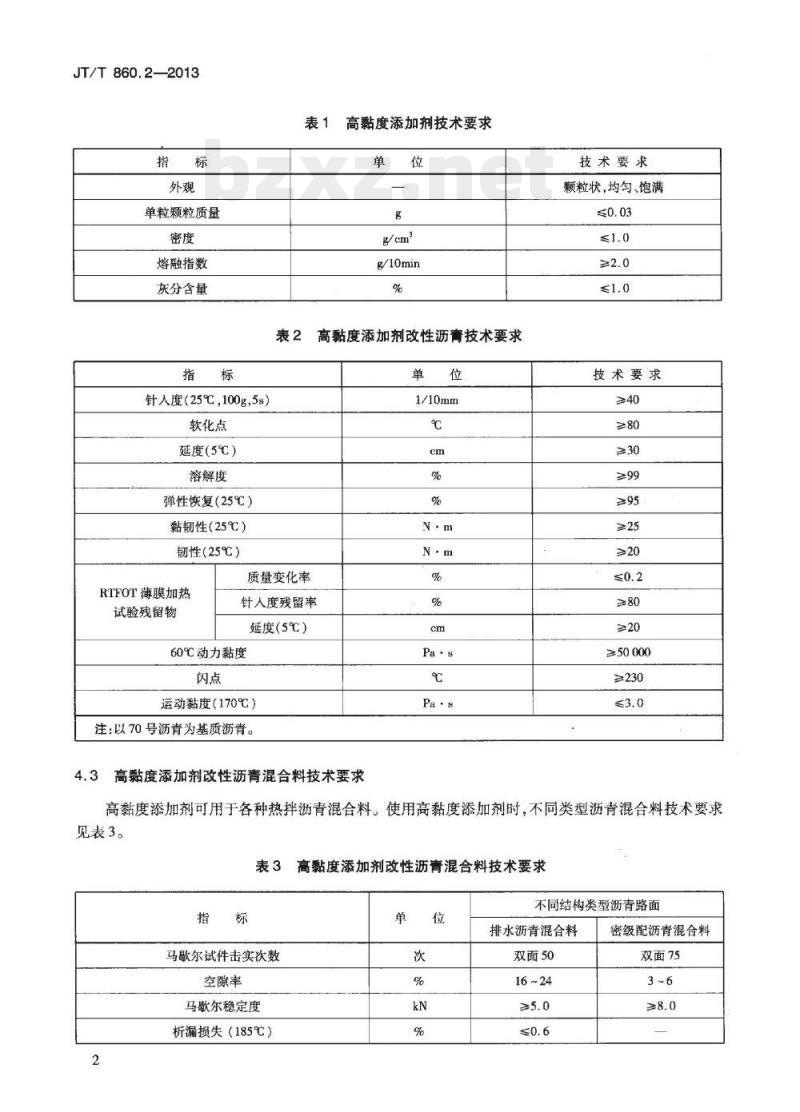

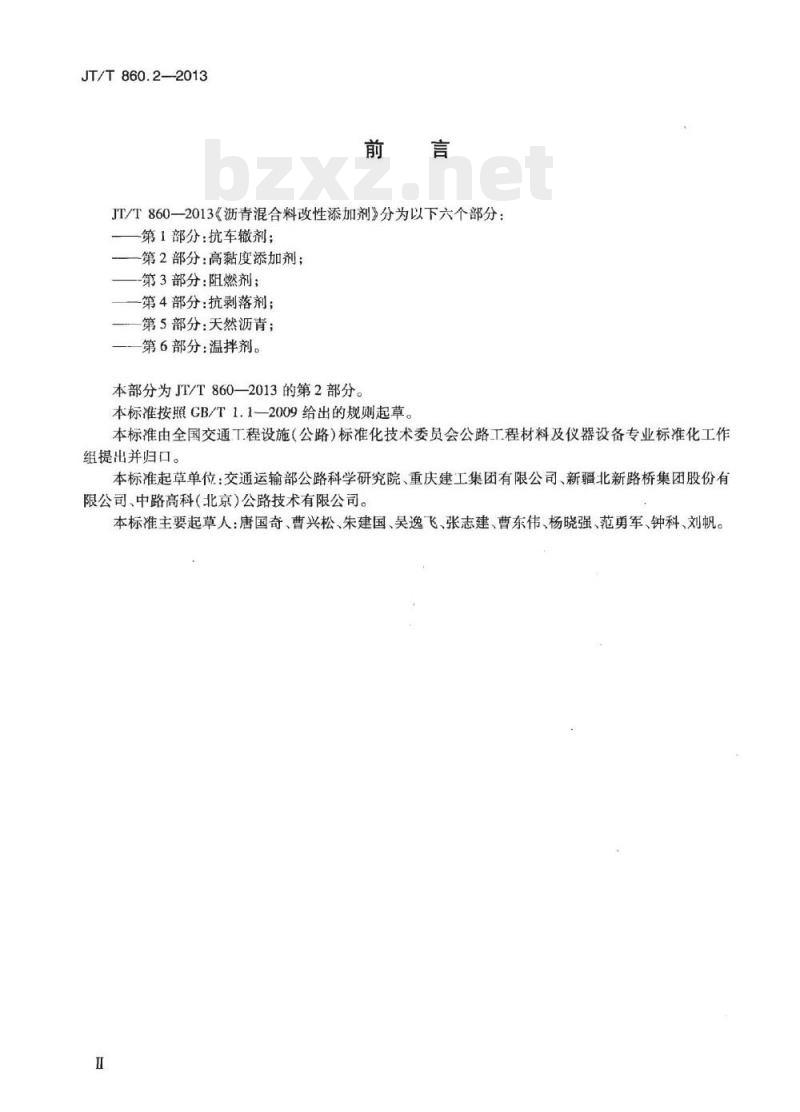

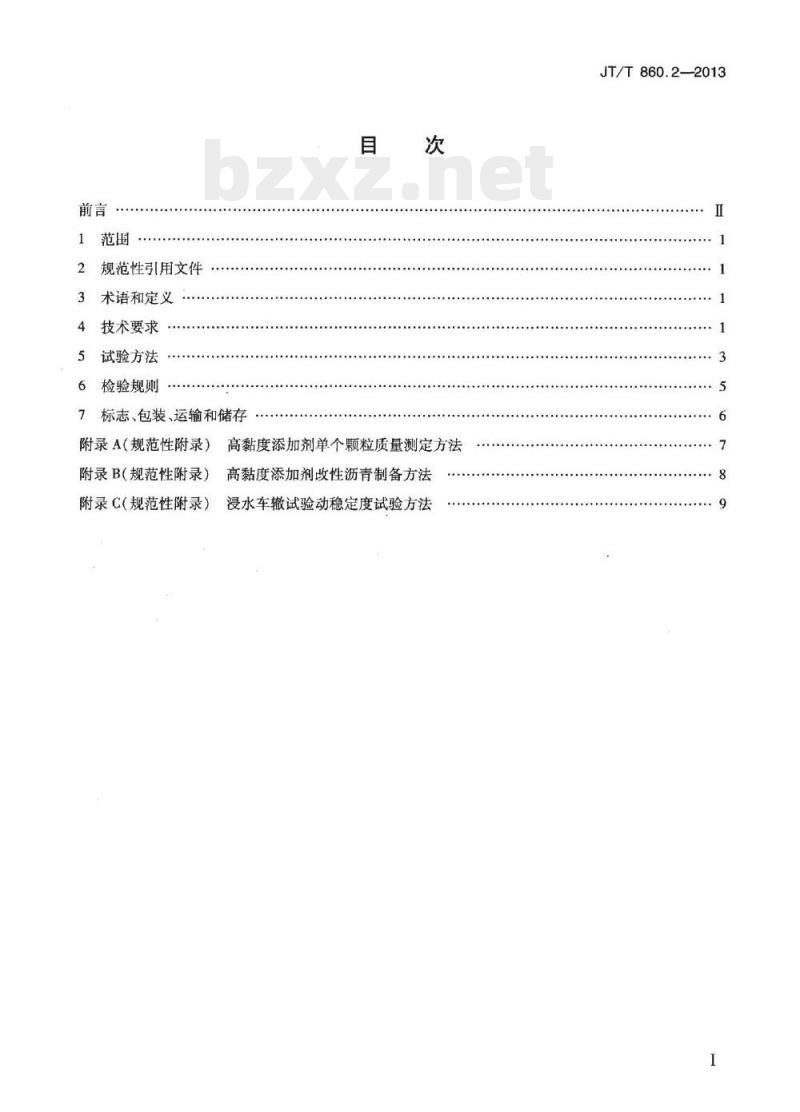

中华人民共和国交通运输行业标准 JT/T 860.2—2013 沥青混合料改性添加剂 第2部分：高黏度添加剂 (Modifier for asphalt mixture Part 2: High viscosity additive) 2013-07-16 发布 2013-10-01 实施 中华人民共和国交通运输部 前言 JT/T 860.2—2013《沥青混合料改性添加剂》分为以下六个部分： 第1部分：抗车辙剂； 第2部分：高黏度添加剂； 第3部分：阻燃剂； 第4部分：抗剥落剂； 第5部分：天然沥青； 第6部分：温拌剂。 本部分为JT/T 860.2—2013的第2部分。本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本标准起草单位：交通运输部公路科学研究院、重庆建工集团有限公司、新疆北新路桥集团股份有限公司、中路高科（北京）公路技术有限公司。 本标准主要起草人：唐国奇、曹兴松、朱建国、吴逸飞、张建国、曹东伟、杨晓强、范勇军、钟科、刘帆。 1 范围 本标准规定了沥青混合料改性添加剂高黏度添加剂的技术要求、试验方法、检验规则及标志、包装、运输和储存。 本标准适用于沥青混合料高黏度添加剂的生产与检验。 2 规范性引用文件 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1033 沥青及沥青混合料试验规程 GB/T 3682 塑料密度的测定 JTG E20 公路沥青及沥青混合料试验规程 3 术语和定义 3.1 高黏度添加剂 (high viscosity additive) 以高分子聚合物为主要成分，经过特定工艺合成并制备成为均匀粒子状的改性材料，以增强沥青绝对黏度、增强沥青与集料之间的黏结性能为目的，可在沥青混合料拌和过程中快速均勾熔融分散，显著提高沥青混合料强度、水稳性、高低温、抗飞散及耐疲劳等多种性能。 3.2 高黏度添加剂掺量 (high viscosity additive content) 高黏度添加剂质量与改性后沥青（含添加剂）总质量的比值，以百分比（%）计。 4 技术要求 4.1 高黏度添加剂技术要求 表1 高黏度添加剂技术要求 指标 | 技术要求 外观 | 颗粒状，均匀、饱满 单粒颗粒质量 | $\le 0.03$ g 密度 | $\le 1.0$ g/cm³ 熔融指数 | $\ge 2.0$ g/10min 灰分含量 | $\le 1.0$ % 4.2 高黏度添加剂改性沥青技术要求 （以70号沥青为基质沥青） 表2 高黏度添加剂改性沥青技术要求 指标 | 技术要求 针入度 (25℃, 100g, 5s) | $\ge 40$ (1/10mm) 软化点 | $\ge 80$ (℃) 延度 (5℃) | $30$ (cm) 溶解度 | $\ge 99$ () 弹性恢复 (25℃) | $\ge 95$ () 黏韧性 (25℃) | $\ge 25$ (N·m) 韧性 (25℃) | $> 20$ (Nm) RTFOT薄膜加热试验残留物 | $\le 0.2$ () 4.3 高黏度添加剂改性沥青混合料技术要求 表3 高黏度添加剂改性沥青混合料技术要求 指标 | 排水沥青混合料 | 密级配沥青混合料 马歇尔试件击实次数 | 双面 50 | 双面 75 空隙率 | 16~24% | 3~6% 马歇尔稳定度 | $> 5.0$ kN | $\ge 8.0$ kN 析漏损失 (185℃) | $\le 10$ | $\dots$ 飞散损失 | $\le 15$ | $dots$ 浸水飞散损失 | $\ge 85$ | $dots$ 浸水残留稳定度 | $ge 80$ | $dots$ 冻融劈裂强度比 | $\ge 2800$ | $\ge 3000$ 低温弯曲破坏应变 | 5000 | 5000 车辙试验动稳定度 | $dots$ | $dots$ 浸水车辙动稳定度 | $dots$ | $dots$ 四点弯曲疲劳寿命 | $dots$ | $dots$ 5 试验方法 5.1 高黏度添加剂指标 5.1.1 高黏度添加剂外观：通过目测、手感检验。 5.1.2 高黏度添加剂单个颗粒质量：按附录A进行。 5.1.3 高黏度添加剂密度：按GB/T 1033进行。 5.1.4 高黏度添加剂熔融指数：按GB/T 3682进行。 5.1.5 高黏度添加剂灰分含量：按JTG E20中的T0614进行。 5.2 高黏度添加剂改性沥青 5.2.1 高黏度添加剂改性沥青制备方法：室内制备按附录B进行。 5.2.2 高黏度添加剂改性沥青软化点：按JTG E20中的T0606进行。 5.2.3 高黏度添加剂改性沥青针入度：按JTG E20中的T0604进行。 5.2.4 高黏度添加剂改性沥青延度：按JTG E20中的T0605进行。 5.2.5 高黏度添加剂改性沥青溶解度：按JTG E20中的T0607进行。 5.2.6 高黏度添加剂改性沥青黏韧性：按JTG E20中的T0624进行。 5.2.7 高黏度添加剂改性沥青动力黏度：按JTG E20中的T0620进行。 5.2.8 高黏度添加剂改性沥青闪点：按JTG E20中的T0611进行。 5.2.9 高黏度添加剂改性沥青运动黏度：按JTG E20中的T0625进行。 5.3 高黏度添加剂改性沥青混合料 5.3.1 沥青混合料拌和与成型： 按照以下方法在试验室拌制掺加高黏度添加剂的沥青混合料： 用烘箱将集料加热至预定温度；先将高黏度添加剂和热集料干拌30s，然后加入预定用量的沥青拌和90s；最后加入矿粉，再拌和90s。 表4 室内试验用高黏度添加剂改性沥青混合料拌和、成型温度控制参数 技术参数 | 矿料加热温度 | 沥青加热温度 | 沥青混合料拌和温度 | 击实和车辙成型温度 要求 | 180~185℃ | 参考沥青黏温曲线 | 170~180℃ | 160~165℃ 5.3.2 沥青混合料马歇尔稳定度和浸水残留稳定度：按JTG E20中的T0709进行。 5.3.3 沥青混合料析漏损失：按JTG E20中的T0732进行。 5.3.4 沥青混合料飞散和浸水飞散损失：按JTG E20中的T0733进行。 5.3.5 沥青混合料冻融劈裂强度比：按JTG E20中的T0729进行。 5.3.6 沥青混合料车辙动稳定度：按JTG E20中的T0719进行。 5.3.7 沥青混合料浸水车辙动稳定度：按附录C进行。 5.3.8 沥青混合料低温弯曲破坏应变：按JTG E20中的T0715进行。 5.3.9 沥青混合料四点弯曲疲劳寿命：按JTG E20中的T0739进行。 6 检验规则 6.1 检验分类和检验项目 6.1.1 检验分类：产品检验分为出厂检验和型式检验。 6.1.2 出厂检验：按照5.1、5.2、5.3.1～5.3.6的规定，对每批产品进行出厂检验。 6.1.3 型式检验：有下列情况之一时，应按5.1~5.3所规定的全部项目进行型式检验，正常情况下每年至少进行一次型式检验： a) 新产品的试制； b) 正式生产后，工艺或原材料有变化，影响产品性能时； c) 停产半年以上，重新恢复生产时； d) 每生产500t时。
