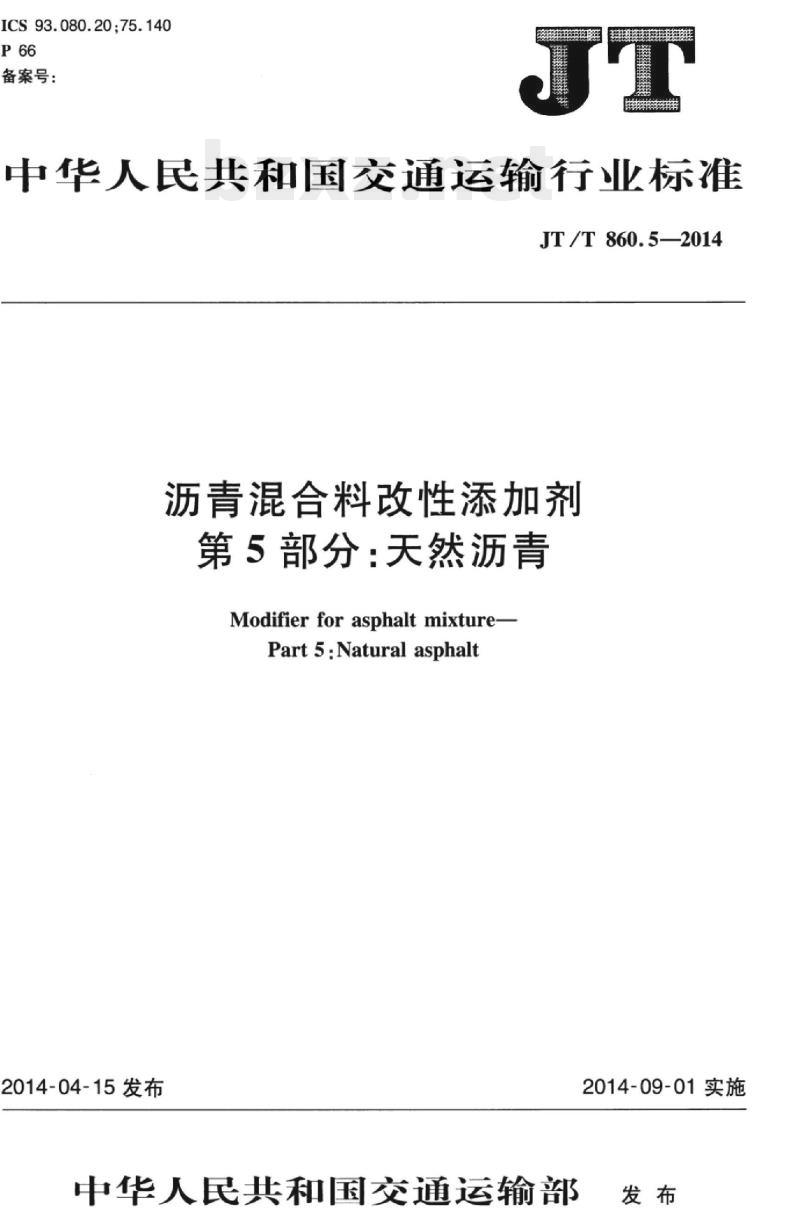

【JT交通运输标准】 沥青混合料改性添加剂第5部分:天然沥青

ICS93.080.20;75.140
备案号：
833316363381818
中华人民共和国交通运输行业标准JT/T860.5—2014
沥青混合料改性添加剂
第5部分：天然沥青
Modifier for asphalt mixture-Part5:Natural asphalt
2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施

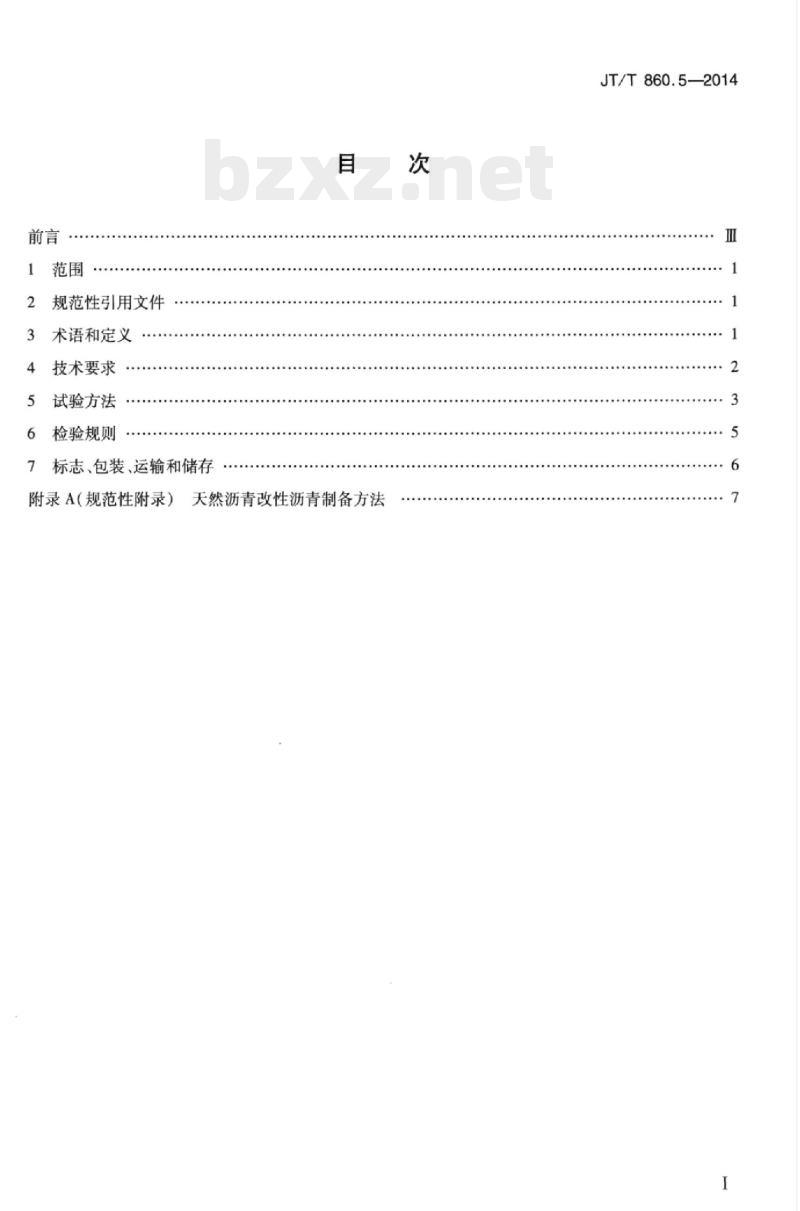

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）
天然沥青改性沥青制备方法
JT/T860.5—2014
Hii KAoNi KAca
HiiKAoNiKAca

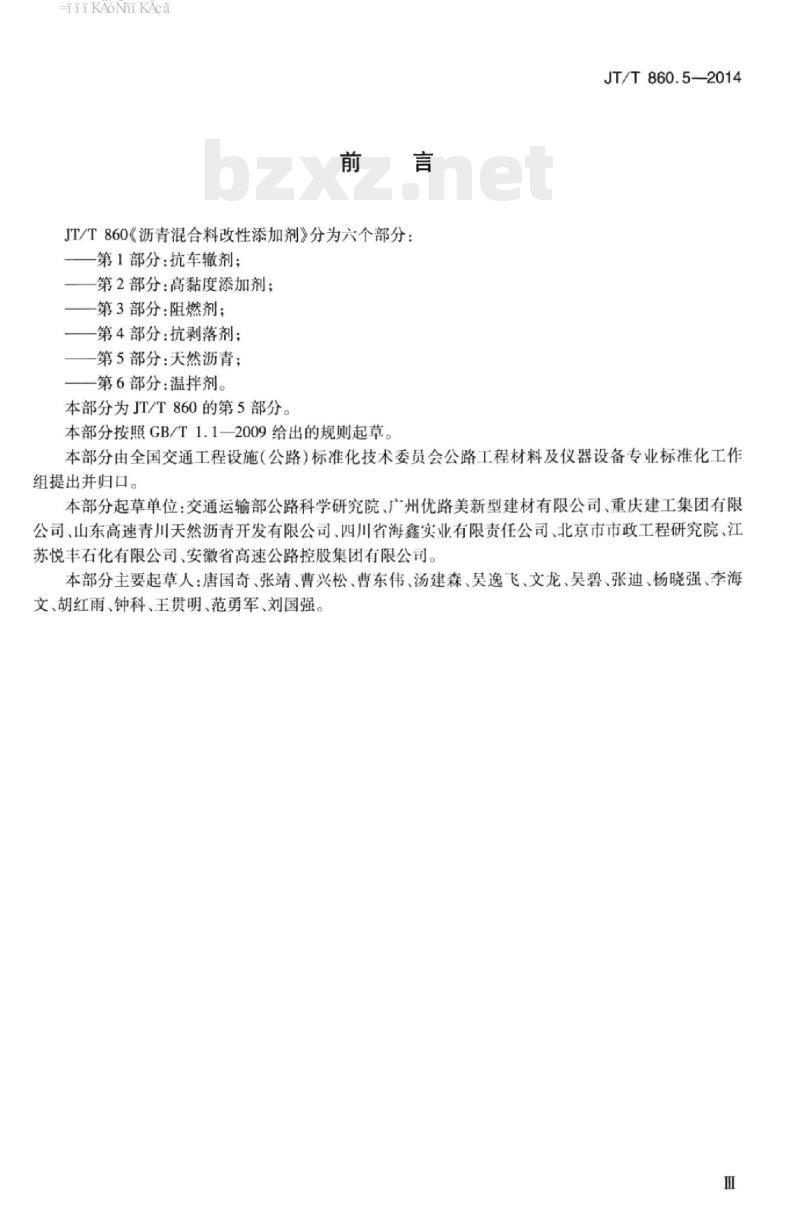

JT/T860《沥青混合料改性添加剂》分为六个部分：第1部分：抗车辙剂；
一第2部分：高黏度添加剂；
一第3部分：阻燃剂；
第4部分：抗剥落剂；
一第5部分：天然沥青；
一第6部分：温拌剂。
本部分为JT/T860的第5部分。
本部分按照GB/T1.1一2009给出的规则起草。JT/T860.5—2014
本部分由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本部分起草单位：交通运输部公路科学研究院、广州优路美新型建材有限公司、重庆建工集团有限公司、山东高速青川天然沥青开发有限公司、四川省海鑫实业有限责任公司、北京市市政工程研究院、江苏悦丰石化有限公司、安徽省高速公路控股集团有限公司。本部分主要起草人：唐国奇、张靖、曹兴松、曹东伟、汤建森、吴逸飞、文龙、吴碧、张迪、杨晓强、李海文、胡红雨、钟科、王贯明、范勇军、刘国强。I
HiiKAoNi KAca
HiiKAoNiKAca
1范围
沥青混合料改性添加剂
第5部分：天然沥青
JT/T860.5—2014
JT/T860的本部分规定了沥青混合料改性添加剂一天然沥青的技术要求、试验方法、检验规则及标志、包装、运输和储存。
本部分适用于天然沥青的生产、检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTGE20公路工程沥青及沥青混合料试验规程JTGE42公路工程集料试验规程
3术语和定义
下列术语和定义适用于本文件。3.1
天然沥青naturalasphalt
在自然界综合作用下生成的固态沥青类物质，其中常混有一定比例的矿物质。按形成的环境可以分为岩沥青、湖沥青、海底沥青和油页岩等。天然沥青通常作为改性剂提高普通石油沥青的性能，目前已经开发和用以道路改性的主要是岩沥青和湖沥青。3.2
天然沥青掺量natural asphaltcontent天然沥青改性剂占改性后沥青总质量（含天然沥青）的质量百分率，以百分比（%）计。3.3
岩沥青rockasphalt
石油在岩石夹缝中经过自然界的综合作用生成的沥青类物质。3.4
湖沥青lakeasphalt
由于地壳变动、岩层断裂，地下石油和天然气涌溢出来，经长期与泥沙等物化合，后又不断地堆积和硬化，形成的以湖的形式存在的沥青类物质。3.5
天然沥青灰分ashcontent
天然沥青中固体无机物的含量，采用在规定试验条件下完全燃烧后所得的残留物表征，以百分比(%）计。
天然沥青“干法”工艺naturalasphalt'sdryprocess1
TiiKAoNi KAca
JT/T860.5—2014
天然沥青不经过与基质沥青混溶环节、直接投人拌和锅用于生产沥青混合料的工艺。3.7
天然沥青“湿法”工艺bzxz.net
natural asphalt's wet process将天然沥青与基质沥青均匀混溶制成天然改性沥青后用于生产沥青混合料的工艺。技术要求
岩沥青技术要求
岩沥青的相关技术要求见表1。
岩沥青的相关技术要求
技术要求
岩沥青
添加岩沥
青后改性沥青
添加岩沥
青后改性沥
青混合料
含水率
软化点（比原沥青提高值）
不小于
运动黏度（135℃）
TFOT（或
RTFOT）后残
质量变化
针入度比
(25℃）
马歇尔试验稳定度
残留稳定度
冻融劈裂强度比
动稳定度
次/mm
岩沥青
岩沥青
印尼布敦
岩沥青
黑色、
褐色粉末
95~100
岩沥青
不大于原基质沥青
不大于原基质沥青
不小于原基质沥青
北美岩沥青
（Gilsonite）
注1：本表仅列出了我国道路工程上常用的儿种岩沥青，如有其他种类，可参照本表技术体系进行要求。注2：本表参数适用于各种密级配沥青混合料，本表外其他指标可参照相关规范或设计文件执行。注3：试验根据项目情况采用A级70号或90号沥青为基质沥青。2
-iiiKAoNhiKAca
4.2湖沥青技术要求
湖沥青的相关技术要求见表2。
湖沥青
添加湖沥青后改性沥青
添加湖沥青后改性沥青混
表2湖沥青的相关技术要求
含水率
软化点TR&B
运动黏度（135℃）
TFOT（或RT-
FOT)后残留物
质量变化
针人度比（25℃）
马歇尔试验稳定度
残留稳定度
冻融劈裂强度比
动稳定度
低温弯曲破坏应变
次/mm
注1：本表参数适用于各种AC、SMA、SUPPAVE等密级配沥青混合料。注2：试验根据项目情况采用A级70号或90号沥青为基质沥青。注3：湖沥青动稳定度在达不到设计或规范要求时，可采取复合改性技术措施5
试验方法
5.1天然沥青性能
5.1.1天然沥青灰分
JT/T860.5—2014
技术要求
不大于原基质沥青
不大于原基质沥青
不小于原基质沥青
≥2000
≥2800
天然沥青灰分试验按JTGE20/T0614进行，采用直径不小于120mm的蒸发皿，样品数量为5g土0.5g。
5.1.2天然沥青含水率
天然沥青含水率试验按JTGE20/T0612进行。5.1.3天然岩沥青粒度范围
天然岩沥青粒度范围试验按JTGE42/T0302“粗集料及集料混合料的筛分试验”干筛方法进行，样品数量为100g±5g。
5.1.4湖沥青软化点
湖沥青软化点试验按JTGE20/T0606进行。iiKAoi KAca
JT/T860.5—2014
5.2天然沥青改性沥青性能
5.2.1天然沥青改性沥青制备
室内制备天然沥青改性沥青的方法按附录A进行。5.2.2天然沥青改性沥青软化点
天然沥青改性沥青软化点试验按JTGE20/T0606进行5.2.3天然沥青改性沥青运动黏度天然沥青改性沥青135℃运动黏度试验按JTGE20/T0625进行。5.2.4天然沥青改性沥青老化
天然沥青改性沥青老化试验按JTGE20/T0609（或JTGE20/T0610）进行。5.3天然沥青改性沥青混合料性能5.3.1配合比
天然沥青改性沥青混合料配合比按照JTGE20进行。对施工采用干法”工艺的，配合比试验也采用“干法”；对施工采用“湿法”工艺的，配合比试验也采用“湿法”。配合比设计中，天然沥青中的灰分应按照实际比例计人矿粉；在计算沥青用量时，应按照“天然沥青掺量×天然沥青溶解度”确定替换石油沥青的比例，将该部分沥青与石油沥青合并作为油石比参数。天然沥青掺量通过性能指标、成本分析综合确定。5.3.2沥青混合料拌和与成型
级配采用项目设计级配，按照以下方法在试验室拌制掺加天然沥青的沥青混合料：用烘箱将集料加热至预定温度、倒人拌和锅，先将天然沥青和热集料干拌30s（仅”干法”工艺），然后加人预定用量的沥青（干法”工艺为石油沥青，“湿法”工艺为预制好的天然沥青改性沥青）拌和90s，最后加人矿粉，再拌和90s。
沥青混合料拌和与成型温度控制要求见表3表3室内试验用天然沥青改性沥青混合料拌和、成型温度控制参数单位为摄氏度
技术参数
矿料加热温度
沥青加热温度
沥青混合料拌和温度
击实和车辙成型温度
技术要求
180~185
参考沥青黏温曲线确定
170~180
160~165
注：本表适用于70号或90号沥青，其他标号沥青对温度参数进行适当调整使用。5.3.3沥青混合料马歇尔试验稳定度和残留稳定度试验马歇尔稳定度和浸水残留稳定度的试验按JTGE20/T0709进行。4
5.3.4沥青混合料冻融劈裂
冻融劈裂强度比试验按JTGE20/T0729进行。5.3.5沥青混合料动稳定度
动稳定度试验按JTGE20/T0719进行。5.3.6沥青混合料低温弯曲
低温弯曲试验按JTGE20/T0715进行。6检验规则
6.1检验分类和检验项目
6.1.1检验分类
产品检验分为出厂检验和型式检验。6.1.2出厂检验
按照5.1~5.3的规定，对每批产品进行出厂检验。6.1.3
型式检验
JT/T860.5—2014
有下列情况之一时，应按5.1~5.3所规定的全部项目进行型式检验；正常情况下每年至少进行-一次型式检验：
a）新产品的试制定型检验；
b）正式生产后，工艺或原材料有变化，影响产品性能时；c）
停产半年以上，重新恢复生产时：d）每正常生产满500t时的周期性检验；出厂检验结果与上次型式检验有较大差异时；e)
国家或行业质量技术监督部门提出型式检验要求时。6.2组批、抽样和判定规则
生产厂应根据产量将产品分批编号，每一批号为50t，不足50t的按一个批量计。6.2.2抽样
随机从10个包装中抽取等量的天然沥青，不少于5kg，经拌和分成两份，密封好，一份送检，一份封样保存。同一批号的产品抽检一次。6.2.3判定规则
产品经检验若各项性能指标均符合第4章中规定的要求，则判定该批号天然沥青为合格产品。如有一项不符合规定的要求时，充许在该批产品中再随机抽取两份样品，对不合格项进行复查。如全部达到标准规定则判为合格；否则，该批产品不合格。5
JT/T860.5—2014
标志、包装、运输和储存
7.1标志和包装
岩沥青宜采用防潮、不宜破损的附有内膜的纸袋或塑料编织袋包装；湖沥青宜采用金属桶密封包装。每袋（桶）数量可根据添加工艺和运输方式确定。包装上应包括下列内容：a)
产品名称和型号：
净质量；
生产单位名称、地址。
每批产品应配使用说明书和合格证，合格证上除包括上述内容外，还应包括以下内容：生产地；
生产日期；
生产批号；
质检员；
检验执行标准：
检验结果。
进口产品应注明国别。
7.2运输、储存
产品在运输时，应避免日晒、站污和划伤，保持外包装完好无损；产品应存放于干燥的库房里，温度不超过40℃，储存期不宜超过24个月。6
