【JT交通运输标准】 桥梁成品预应力钢绞线束

ICS93.040
备案号：
中华人民共和国交通运输行业标准JT/T861-2013
桥梁成品预应力钢绞线束
Prestressing multi-strands product for bridges2013-07-16发布
2013-10-01实施
中华人民共和国交通运输部

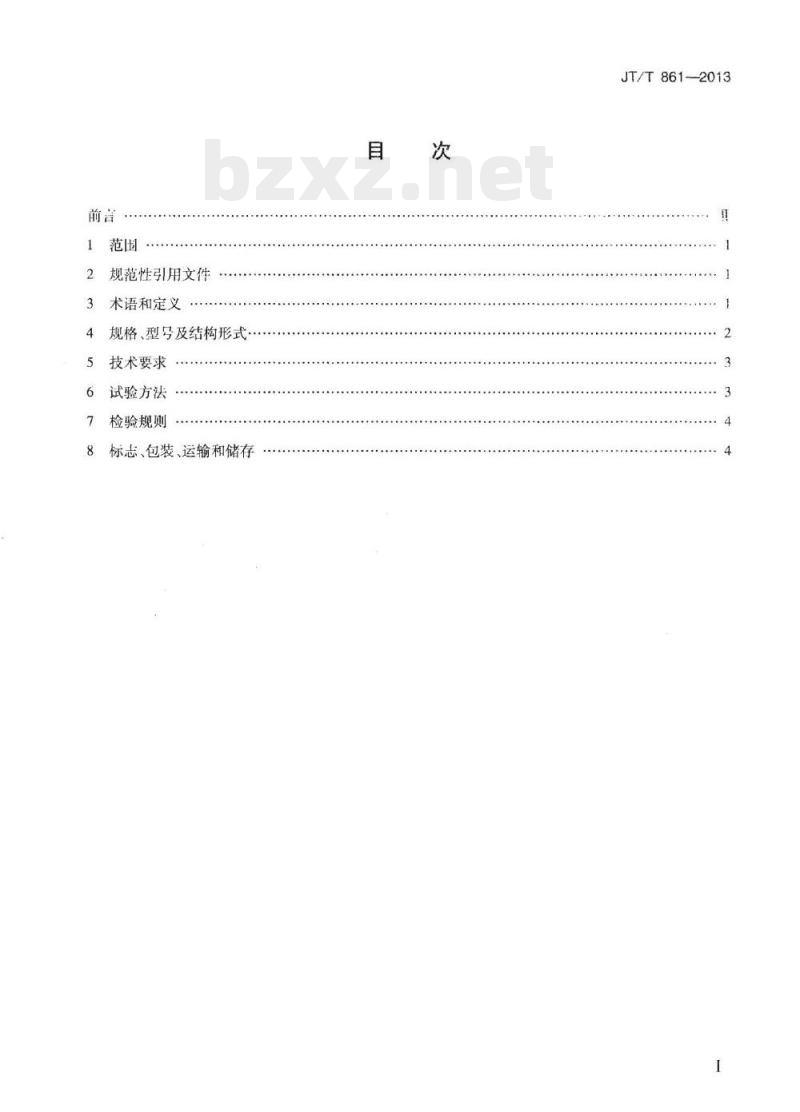

规范性引用文件
术语和定义
规格、型号及结构形式.
技术要求
试验方法：
检验规则
标志、包装、运输和储存
JT/T861-2013
JT/T861--2013

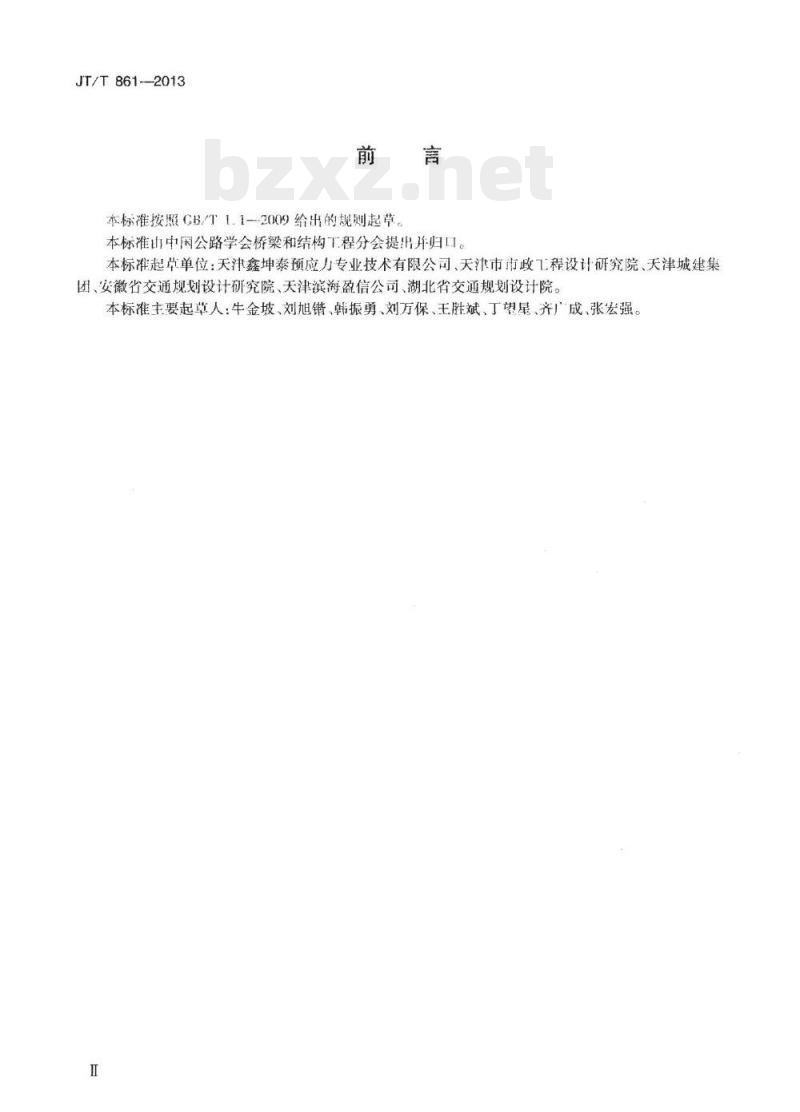

本标准按照CB/T1.1--2009给出的规测起草。本标准山中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：天津鑫坤泰预应力专业技术有限公司、天市市政工程设计研究院、天津城建集团、安徽省交通规划设计研究院、天津滨海盈信公司、湖北省交通规划设计院。本标准主要起草人：牛金坡、刘旭错、韩振勇、刘万保、王胜斌、丁望星、齐广成、张宏强。1范围

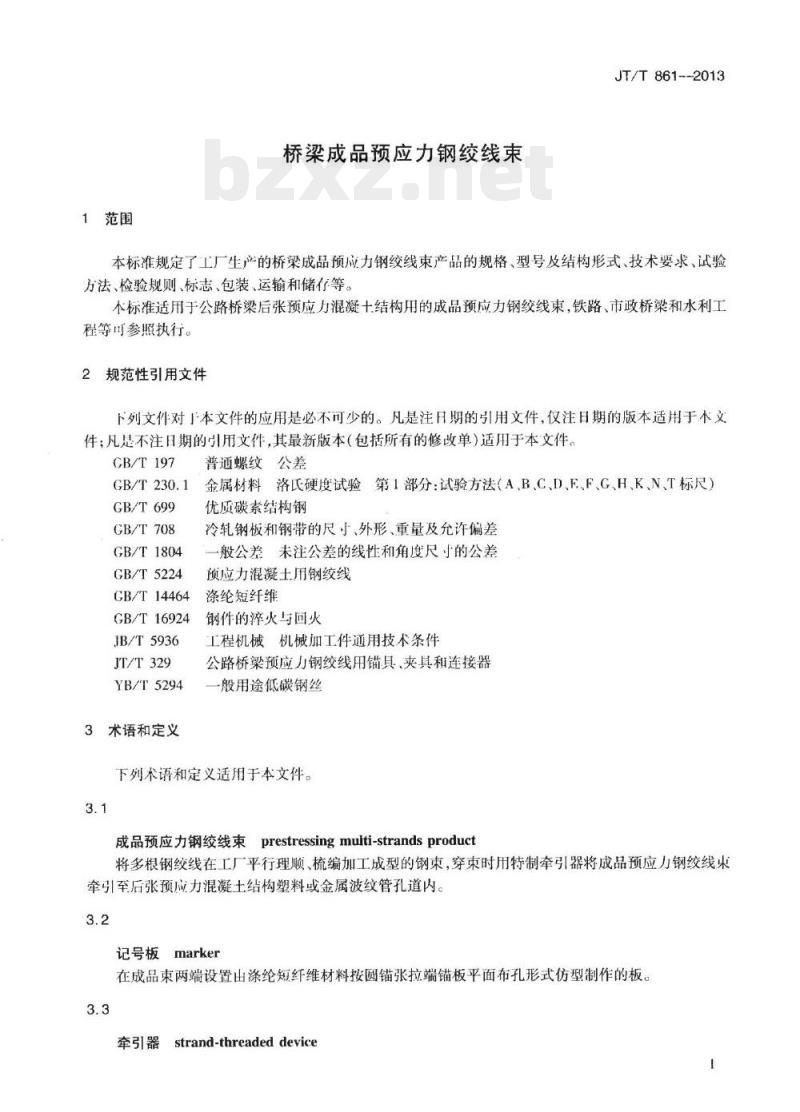

桥梁成品预应力钢绞线束
JT/T861--2013
本标准规定了工厂生产的桥梁成品预应力钢绞线束产品的规格、型号及结构形式、技术要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于公路桥梁后张预应力混凝十结构用的成品预应力钢绞线束，铁路、市政桥梁和水利工程等可参照执行。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于不义件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T197
GB/T 230.1
GB/T699
GB/T708
GB/T1804
GB/T5224
CB/T14464
GB/T16924
JB/T5936
JT/T329
YB/T5294
3术语和定义
普通螺纹公差
金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、KN、T标尺）优质碳素结构钢
冷轧钢板和钢带的尺小、外形、重量及允许偏差一般公差未注公差的线性和角度尺小的公差预应力混凝士用钢绞线
涤纶短纤维
钢件的淬火与回火
工程机械机械加工件迹用技术条件公路桥梁预应力钢绞线用铺具、夹具和连接器一般用途低碳钢丝
下列术语和定义适用于本文件。3.1
成品预应力钢绞线束prestressingmuiti-strandsproduct将多根钢绞线在工厂平行理顺、梳编加工成型的钢束，穿束时用特制牵引器将成品预应力钢绞线束牵引至后张预应力混凝土结构塑料或金属波纹管孔道内。3.2
记号板marker
在成品束两端设置出涤纶知短纤维材料按圆锚张拉端锚板平面布孔形式仿型制作的板。3.3
牵引器strand-threaded device1
JT/T861-2013

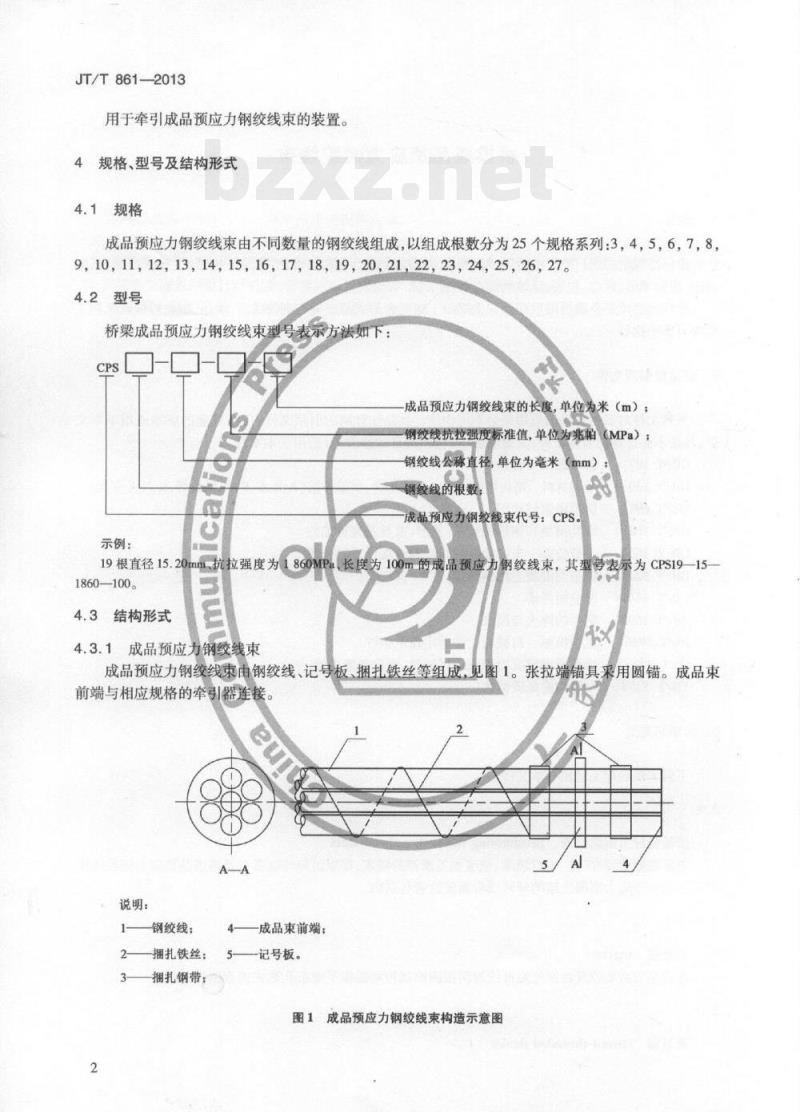

用于牵引成品预应力钢绞线束的装置。4规格、型号及结构形式
4.1规格
成品预应力钢绞线束由不同数量的钢绞线组成.以组成根数分为25个规格系列：3，4，5，6，7，8，9,10,11,12,13,14,15，16,17,18,19,20,21,22,23,24,25,26,27。4.2型号
桥梁成品预应力钢绞线束型号表示方法如下：CPS--
成品预应力钢绞线束的长度，单位为米（m）：钢绞线抗拉强度标准值，单位为兆帕（MPa）：钢绞线公称直径，单位为毫米（mm）钢绞线的根数
成品预应力钢绞线束代号：CPS。示例：
19根直径15.20mml抗拉强度为1860MPa长度为100m的成品预应力钢绞线束，其型导表示为CPS19—151860-100
4.3结构形式
成品预应力钢绞线束
成品预应力钢绞线束由钢绞线、记号板、捆扎铁丝等组成，见图1。张拉端锚具采用圆锚。成品束前端与相应规格的牵引器连接。A-A
说明：
一钢绞线；
捆扎铁丝：
一捆扎钢带：
4——成品束前端：
记号板。
图1成品预应力钢绞线束构造示意图4.3.2牵引器
牵引器由牵引头、套筒、夹片、吊环组成，见图2。5B
说明：
吊环：
索引头
5技术要求
5.1外观
普通螺纹；
图2牵引器构造示意图
成品预应力钢绞线束所用钢绞线表面不应有麻坑、锈蚀5.1.1月
成品预应力钢绞线束长度允许偏差±50mm5.2材料
JT/T861-2013
成品预应力钢绞线束采用直径15.20mm、抗拉强度等级为1860MPa的钢绞线，应符合CB/T5.2.1
5224的规定。
5.2.2记号板采用涤纶短纤维材料，应符合CB/T14464的规定。捆扎钢带应符合GB/T708的规定。捆扎铁丝应符合YB/T5294的规定。5.2.3
牵引器采用优质碳素结构钢，应符合GB/T699的规定5.2.4
5.3工艺性能
成品预应力钢绞线束应理顺无缠绕，前端应齐平。捆扎铁丝按30°方向缠绕，两端记号板两侧5.3.1
用钢带捆扎。
5.3.2记号板设置在索两端，按JT/T329中圆锚张拉端锚板的外径孔位及尺寸仿型制作。5.3.3牵引器机械加工应符合JB/T5936的规定，公差等级应不低于CB/T1804中的C级规定，热处理应符合CB/T16924的规定，普通螺纹应符合GB/T197的规定。6试验方法
6.1外观
成品预应力钢绞线束外观质量用目测，长度允许偏差用钢卷尺测量。3
JT/T861-2013bzxZ.net
6.2原材料
成品预应力钢绞线束所用的钢绞线，其性能应按GB/T5224的规定检测。6.3牵引器
6.3.1套筒
采用调质处理，检测套简的硬度，检测前应磨去检测部位的机加工刀痕，露出金属光泽。试验方法按GB/T230.1的规定进行。
6.3.2夹片
在专用工装工对夹片锥面的硬度进行检测，检测时应使硬度压头施压方向与夹片外线垂直。试验方法按CB/T230.1的规定进行。7检验规则
7.1原材料检验
成品预应力钢绞线束所用钢绞线应由同一牌号、同一规格、同一生产「艺的钢绞线组成。钢绞线进厂时，应进行验收检验，检验项目应按5.2.1进行。7.2出厂检验
成品预应力钢绞线束每批次质量不大于60t。每批次出厂时，在原施工定制长度基础上抽取三根再增加1m-1.2m长度，并标记，供现场检验。每根成品预应力钢绞线束的出厂检验项日应按5.1和5.3.1进行。7.3型式检验
在下列情况之，时，应进行型式检验，型式检验的项目应按第5章进行：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生后，如结构、材料、工艺有较大改变，可能影响产品性能时；止常生产时，每三年至五年进行一次检验；c
d）产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时：e
国家质量监督机构提出进行型式检验要求时8标志、包装、运输和储存
8.1标志
每根成品预应力钢绞线束应有合格标牌，标牌应牢固地系于产品内、外包装上，并用钢带捆扎牢固。标牌应清晰注明成品预应力钢绞线束型号、规格、长度、质量、生产厂名、工程名称和生产日期等。8.2包装
8.2.1成品预应力钢绞线束以盘卷的形式包装，外形尺寸应满足相应的运输条件。8.2.2成品预应力钢绞线束应采用不损伤产品表面质量且阳燃的材料缠包保护，盘卷整齐、捆扎结实：
运输和储存
成品预应力钢绞线束在运输和装卸过程中，防止碰伤。8.3.2
露天存放成品预应力钢绞线束时应加遮盖，离地面0.3m以上。JT/T 861---2013
