【JT交通运输标准】 桥梁挤扩支盘桩

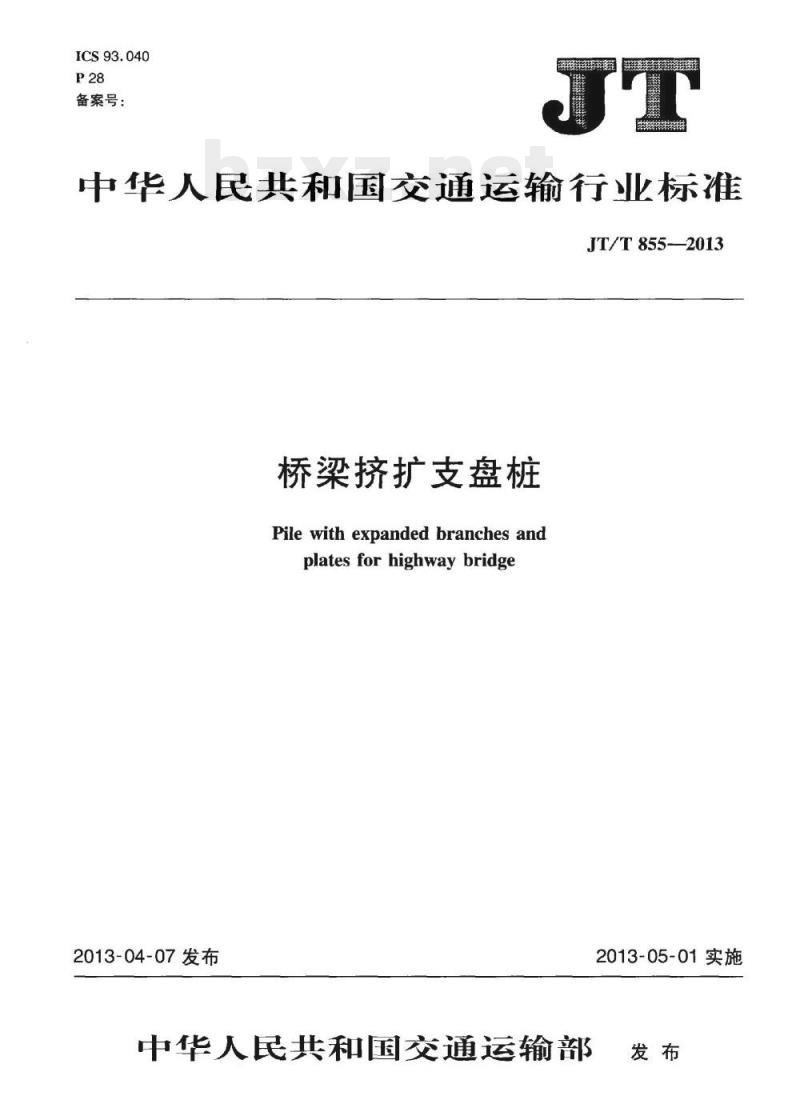

ICS93.040
备索号：
中华人民共和国交通运输行业标准JT/T 855-—2013
桥梁挤扩支盘桩
Pilewithexpandedbranchesand
platesforhighwaybridge
2013-04-07发布
中华人民共和国交通运输部
2013-05-01实施

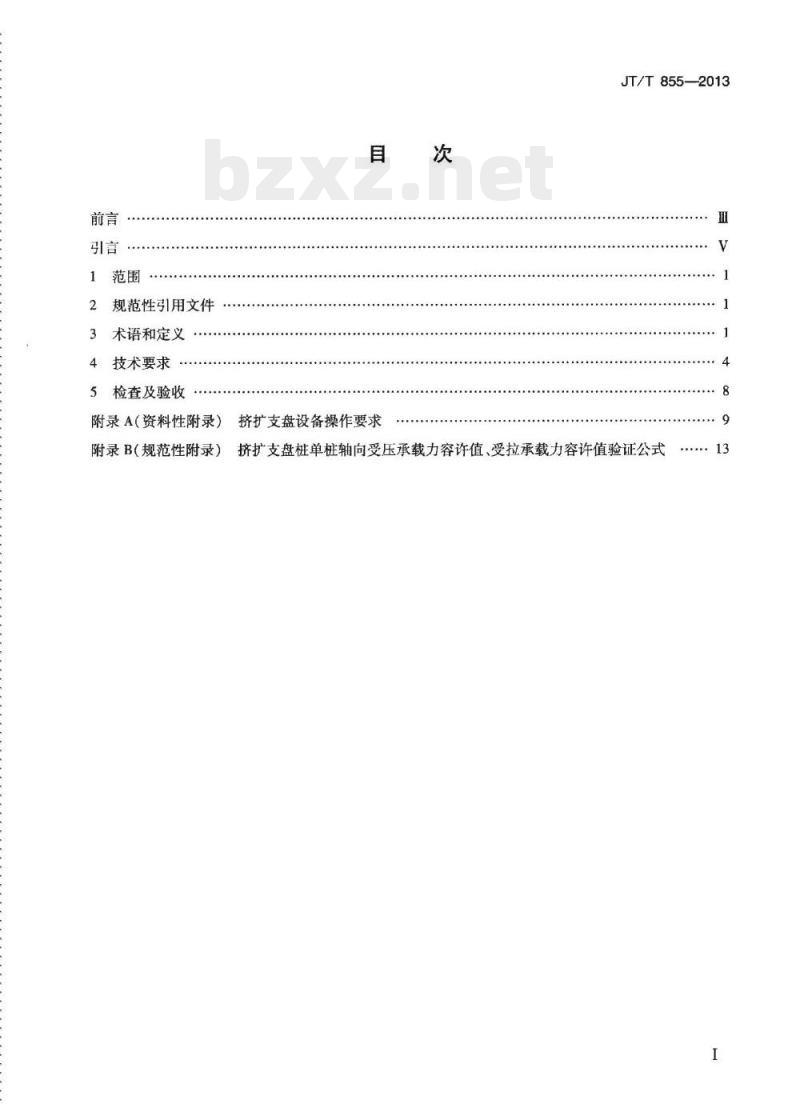

1范围
2规范性引用文件
3术语和定义
4技术要求
5检查及验收
挤扩支盘设备操作要求
附录A（资料性附录）
附录B（规范性附录）
JT/T855—2013
挤扩支盘桩单桩轴向受压承载力容许值、受拉承载力容许值验证公式.13

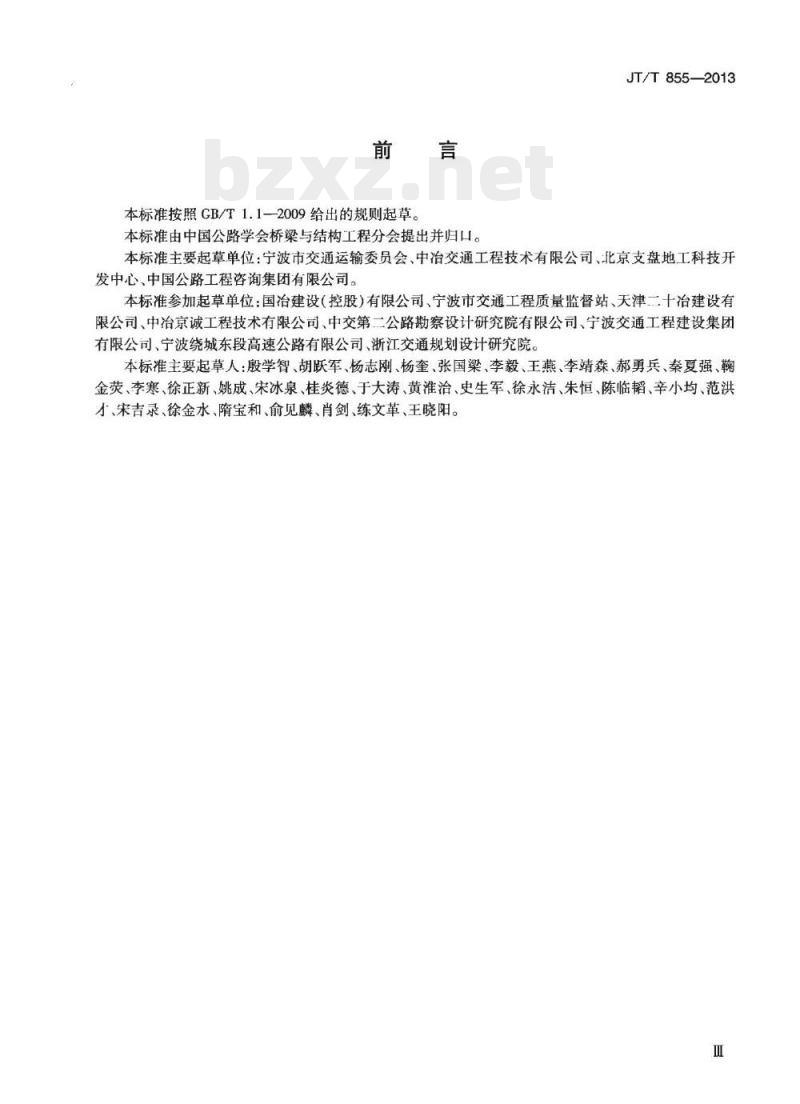

本标准按照CB/T1.1-2009给出的规则起草。本标准由中国公路学会桥梁与结构工程分会提出并归口。JT/T855—2013
本标准主要起草单位：宁波市交通运输委员会、中冶交通工程技术有限公司、北京支盘地工科技开发中心、中国公路工程咨询集团有限公司。本标准参加起草单位：国冶建设（控股）有限公司、宁波市交通工程质量监督站、天津二十冶建设有限公司、中冶京诚工程技术有限公司、中交第二公路勘察设计研究院有限公司、宁波交通工程建设集团有限公司、宁波绕城东段高速公路有限公司、浙江交通规划设计研究院。本标准主要起草人：般学智、胡跃军、杨志刚、杨奎、张国梁、李毅、王燕、李靖森、郝勇兵、秦夏强、翰金荧、李寒、徐正新、姚成、宋冰泉、桂炎德、于大涛、黄淮治、史生军、徐永洁、朱恒、陈临韬、辛小均、范洪才、宋吉录、徐金水、隋宝和、俞见麟、肖剑、练文革、王晓阳。iKAONiKAca-
JT/T855—2013
本文件的发布机构提请注意，声明符合本文件时，可能涉及第345章和附录A与挤扩支盘桩结构和施工方法（97196360.6、200810000559.9、200910148482.4）、挤扩支盘桩施工设备（97196360.6、98103449.7、99118966.3、99125064.8、99102748.5、200510134290.X、200610127924.3）、挤扩支盘施工检查和质量检验（97196360.6、03156360.0）等相关的专利的使用。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：北京支盘地工科技开发中心张国梁等；地址：北京市海淀区清华东门华清商务会馆1107邮编：100087；联系电话：010-8286671113301259897请注意除上述专利外，本文件的某些内容仍可能涉及挤扩支盘桩专利。本文件的发布机构不承担识别这些专利的责任。
iKAONiKAca-
1范围
桥梁挤扩支盘
本标准规定了公路桥梁挤扩支盘桩的技术要求、检查及验收要求等。JT/T855-2013Www.bzxZ.net
本标准适用于公路桥梁新建、改扩建中的挤扩支盘桩工程，铁路、市政、轨道交通等工程可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTCD63
公路桥涵地基与基础设计规范
公路工程质量检验评定标准第一册土建工程JTGF80/1
JTC/TF50
3术语和定义
公路桥涵施工技术规范
下列术语和定义适用于本文件。3.1
挤扩支盘桩pilewithexpandedbranchesandplates钻孔成孔后放人专用挤扩支盘机设备，按承载力要求和地层土质条件，在设计要求部位对土体进行侧向挤压，挤扩成支状或盘状孔腔，提离挤扩支盘机，放人钢筋笼，灌注桩身混凝土，形成带有支盘结构同周围被挤密的士体共同作用的混凝土灌注桩。3.2
variablediameterpilewithexpandedbranches andplates变桩径支盘桩
原桩为变截面桩身的挤扩支盘桩。3.3
变盘径支盘桩variableplatespilewithexpandedbranchesandplates设置有不同盘径的挤扩支盘桩。3.4
原桩pileshaft
相对于添加支和盘以前的“原形”桩，相应的直径称“原桩直径”。3.5
分支branchbearing
突出桩身外的支状承载结构。用挤扩支盘机在成孔中向外挤扩成支状孔腔，然后充填混凝土形成。1
JT/T855-2013
一次挤扩形成一学支，将挤扩支盘机转动90°再挤扩一次形成十学支，简称支。支与原桩混凝王灌注同时完成，并共同受力。
支长branchlength
支的水平投影长度。
支宽branchwidth
支的水平投影宽度。
支高branchheight
支顶到支底的距离。
支面积projectedareaof branch支的水平投影面积。
platebearing
承力盘
突出桩身外的盘状承载结构。用挤扩支盘机在成孔中先挤扩成支状孔腔后，再将支盘机转动一定角度后向外挤扩，逐次连续进行，最终形成盘状孔腔，然后充填混凝土形成，简称盘。盘与原桩混凝土灌注同时完成，并共同受力。
盘环宽widthofplatering
盘半径减去原桩身半径的宽度。3.12
盘面积projectedareaof plate
承力盘的水平投影面积。
盘高plateheight
盘顶到盘底的距离。
盘间距thespacebetweenplates
桩身相邻两盘的竖向间距。
挤扩比ratioofplateareatopilearea2
TiKAoNhiKAca
盘体水平投影面积与桩身截面面积之比。3.16
宽径比ratioof archarmwidthtoplatediameter挤扩支盘机弓臂挤压士体的宽度与盘直径之比。3.17
挤扩压力值extrusion-expansionpressureJT/T855—2013
挤扩压力值是挤扩支盘机对土体挤压时土对弓臂的反力反映在液压表表值（又称挤扩旁压值）。在成盘时首次张开弓臂所受到土的反力值称首次挤扩压力值。3.18
设备上抬值equipmentrisingbyreactionof soil挤扩支盘机（单向缸挤扩设备）向成孔两侧对土体挤压时，土对弓臂产生竖向反力，使支盘设备上抬的位移值。该值直接反映土的力学状态。3.19
挤扩叠加率extrusion-expansionoverlappercent挤扩支盘机挤压土体成盘时，径向相邻挤压叠加部分的水平投影面积所占每次挤压水平投影面积的比值。叠加率大，成盘质量好。3.20
挤扩回弹率springrateofsoil
挤扩后实测盘腔直径与挤扩支盘机弓臂施工时张开外径的比值。3.21
盘腔内角plateinteriorangle
盘腔土体上斜面与下斜面之间的夹角。3.22
支盘水平角anglebetweenplateandhorizontalplane支或盘体的承载面与水平面的夹角。3.23
支盘承载性能质量检验qualityinspectionofplateload-bearing通过挤扩压力值对支盘周围土体进行物理性能的检验，结合支盘形状和尺寸的检测结果对支盘承载力进行评判的方法。
基桩承载力调控regulationand controlofpileload-bearing根据支盘承载性能检验结果，在支盘桩设计中标注增设支盘的位置和数量，采取增设支盘的于段，调控基桩竖向承载力,控制基桩刚度的方法。3
JT/T855—2013
4技术要求
4.1基本要求
4.1.1采用本标准时，还应按JTGD63、JTG/TF50及相关规范执行。4.1.2挤扩支盘桩的设置应综合考虑地质条件、荷载特征承载力与变形要求、环境等，合理选择支盘桩基础结构形式。
4.1.3挤扩支盘桩应利用挤扩压力值对土质的检测功能，在施工期间，将挤扩过程中采集的信息与地质勘察资料比对，依据实际士层信息修正设计，通过调整支盘数量、位置、间距等措施，以满足桩基础承载力和沉降要求。
4.1.4挤扩支盘桩工程，宜先试成孔或试桩，使用挤扩支盘设备对土层进行探查检测，收集土层技术参数，编写工程桩承载力调控措施、工法和设备要求等技术文件。试成孔条件不容许时，可结合工程桩进行。
4.1.5计算挤扩支盘桩的水平力时，不考虑支盘部分的作用。计算挤扩支盘桩的垂直承载力时，应充分利用支端、盘端土的承载力。4.1.6支盘桩设计，应在已设或预设支盘基础上提出增设支、盘的承载力调控措施，增设的支、盘应在图中注明其预留位置和数量。
4.2设置土层要求
支、盘适用土层及设置的适用条件见表1。表1支、盘适用土层及设置的适用条件淤泥质土、可液
设置要求
一字支、
十字支
盘结构
挤扩比大于4
的盘结构
普通型
回弹率宽臂型
淤泥、松散砂土
化上、湿陷性
土、膨胀土
软塑黏性土、
稍密砂土
可塑～坚硬
黏性土
中密-密实
粉土、砂土
标贯>80击时
宜设置在表层
中密~密实
碎石、全风化
岩、强风化岩
标贯>80击时
宜设置在表层
标贯>80击时
宜设置在表层
挤扩支盘桩第一个支、盘宜设置在桩身弯矩零点和冲刷线以下，并应考患负摩阻力的影响。
