【其他行业标准】 链条式翻堆机

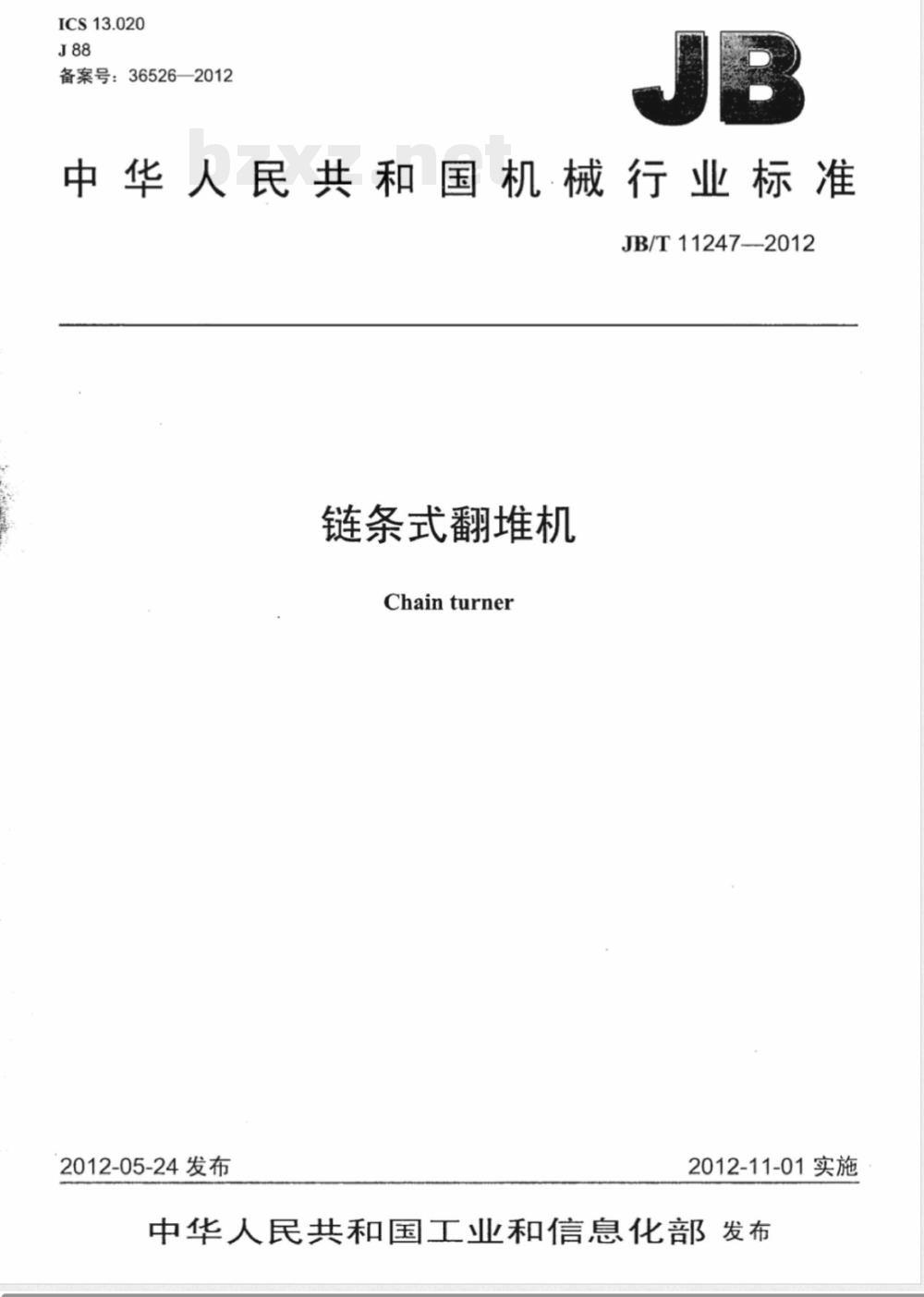

ICS13.020
备案号：36526—2012
中华人民共和国机械行业标准
JB/T11247——2012
链条式翻堆机
Chainturner
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布中华
人民共
中和国

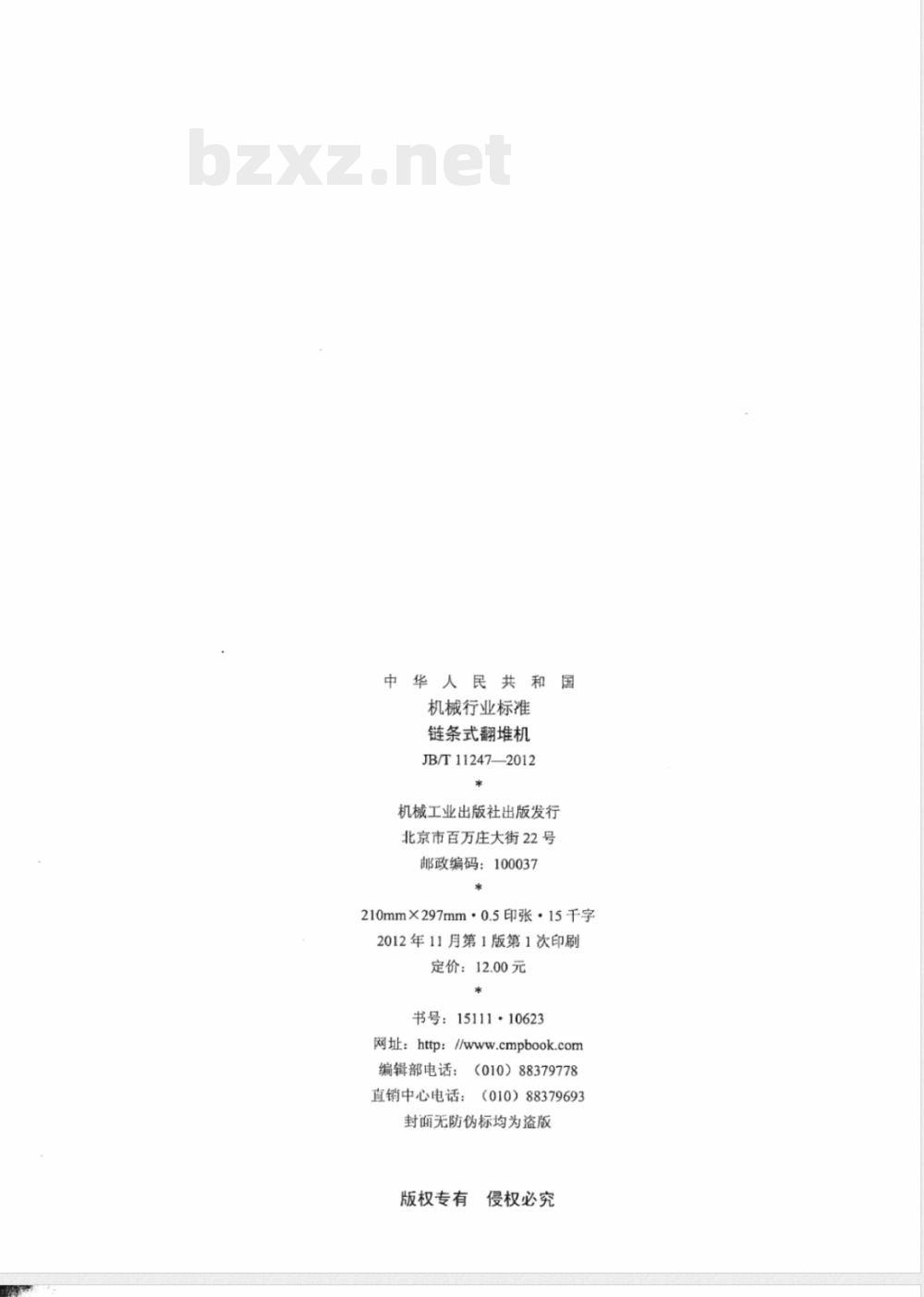

机械行业标准
链条式翻堆机
JB/T11247—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.5印张·15千字2012年11月第1版第1次印刷
定价：12.00元
书号：15111·10623
网址：http：/www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究

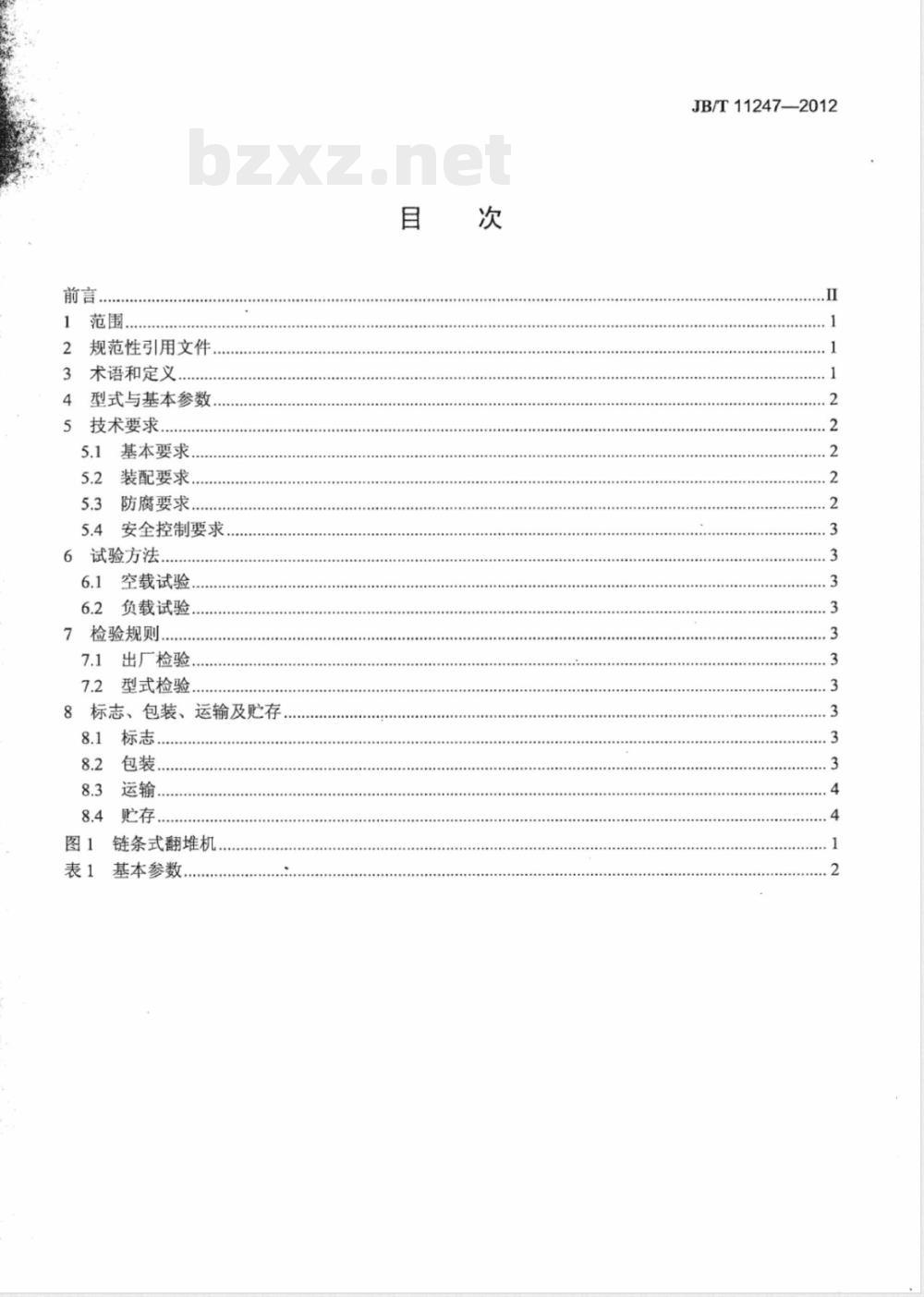

前言，
1范围，
2规范性引用文件
3术语和定义
型式与基本参数
5技术要求，
5.1基本要求.
5.2装配要求，
5.3防腐要求
5.4安全控制要求
6试验方法
6.1空载试验
6.2负载试验
7检验规则
7.1出厂检验
型式检验
8标志、包装、运输及贮存
8.4贮存
链条式翻堆机
基本参数
JB/T11247—2012
JB/T11247-2012

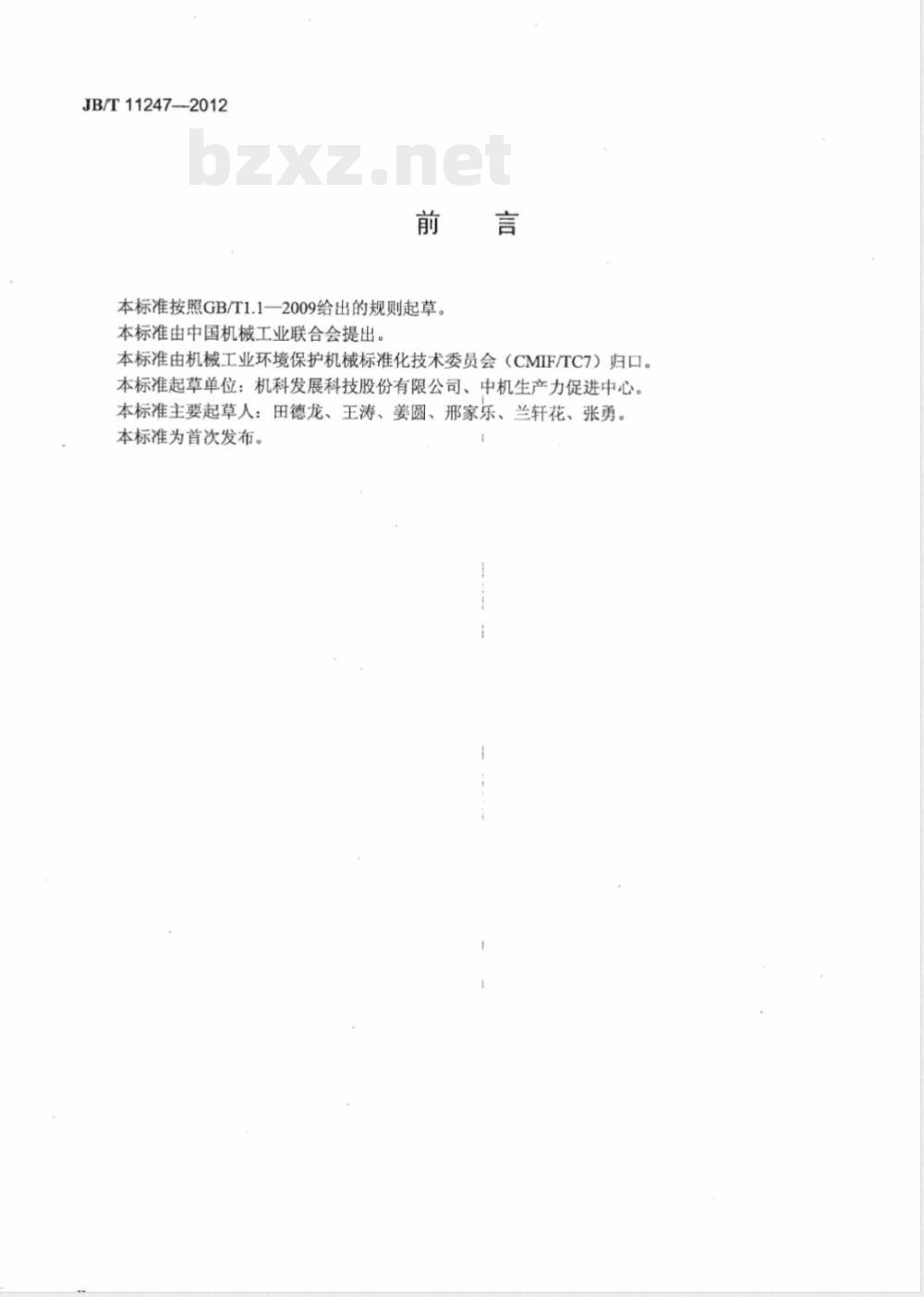

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：机科发展科技股份有限公司、中机生产力促进中心。本标准主要起草人：田德龙、王涛、姜圆、邢家乐、兰轩花、张勇。本标准为首次发布。

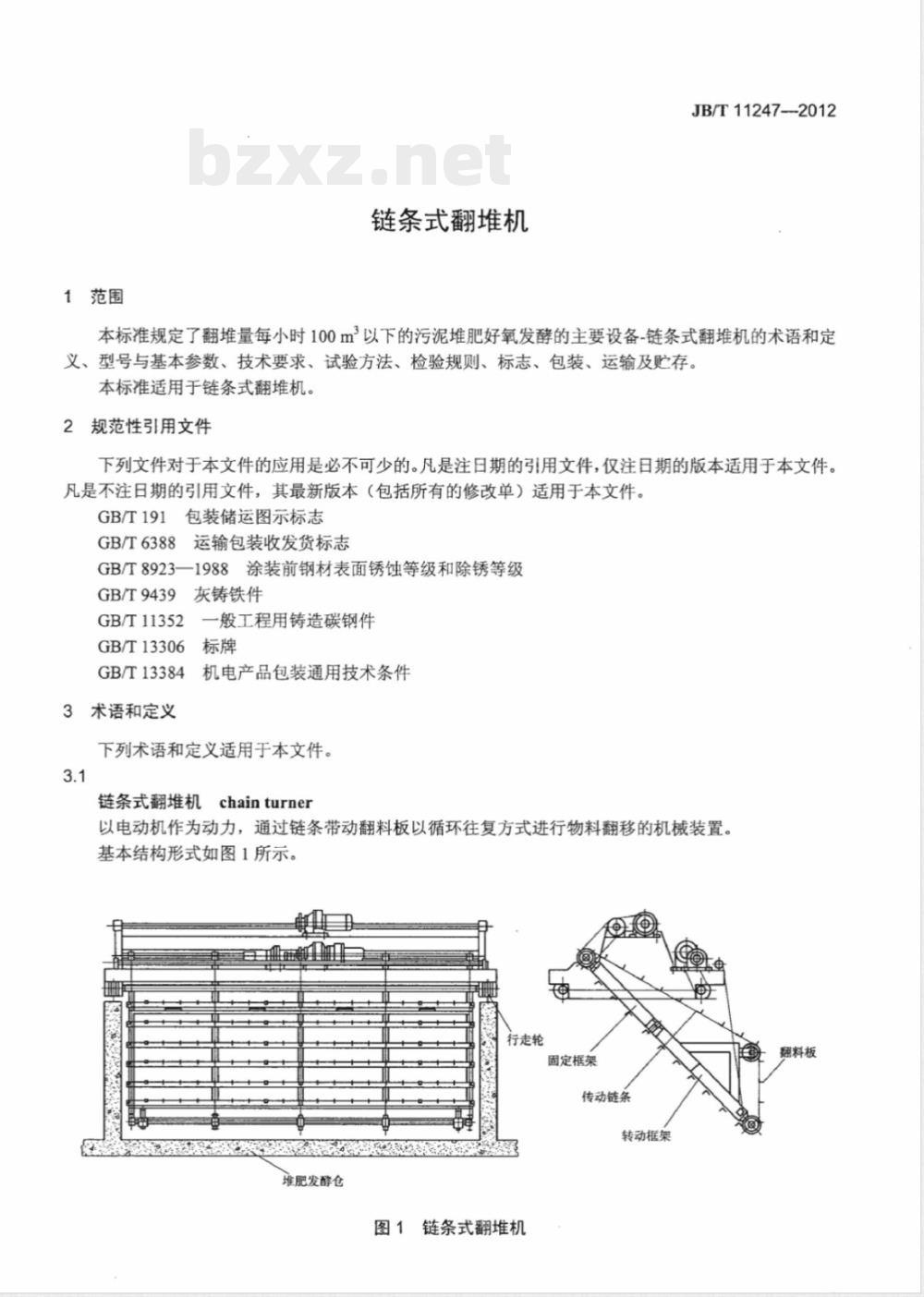

1范围
链条式翻堆机
JB/T11247--2012
本标准规定了翻堆量每小时100m以下的污泥堆肥好氧发酵的主要设备-链条式翻堆机的术语和定义、型号与基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于链条式翻堆机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志
GB/T191
GB/T6388
运输包装收发货标志
GB/T8923一1988涂装前钢材表面锈蚀等级和除锈等级GB/T9439
GB/T11352
GB/T13306
GB/T13384
3术语和定义
灰铸铁件
般工程用铸造碳钢件
机电产品包装通用技术条件
下列术语和定义适用于本文件。3.1
链条式翻堆机
chainturner
以电动机作为动力，通过链条带动翻料板以循环往复方式进行物料翻移的机械装置。基本结构形式如图1所示。
行走轮
堆肥发酵仓
图1链条式翻堆机
固定框架
传动链条
转动框架
翻料板
JB/T11247—2012
翻料板turnplate
由链条带动用来翻移物料的构件。3.3
固定框架fixationframe
用来安装传动轴和链轮的不可活动的框架。3.4
转动框架rotationframe
用来安装传动轴和链轮，并可围绕固定框架上下转动与之形成链传动整体的框架。4型式与基本参数
以翻堆机翻料板的宽度划分为3m、4m、5m三个规格，链条式翻堆机可分为三个型号。基本参数见表1。
型号标识由大写拉丁字母和阿拉伯数字组成。规格，单位为m
翻堆机（“翻”字汉语拼音的第一个字母）链条式（“链”字汉语拼音的第一个字母）示例：
5m链条式翻堆机，型号标识为LF-5。表1基本参数
翻料板宽度
轨道中心距宽度
轨道面距仓底距离免费标准下载网bzxz
翻堆机移动速度
翻堆距离
翻堆厚度
翻堆量
5技术要求
5.1基本要求
3480mm
18m/h~57m/h
4480mm
0.1m/min~0.2m/min
24m2/h~76m/h
5480mm
30ml/h~96m2/h
5.1.1链条式翻堆机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。5.1.2铸件的铸造与验收应符合GB/T11352和GB/T9439的规定。5.2装配要求
5.2.1传动轴装配后应转动灵活。5.2.2各组传动链轮、链条应啮合正常，链条张紧适度，采用人工转动使链条与链轮无卡滞现象后再通电试车。
5.3防腐要求
5.3.1与物料接触部分要采用防腐措施或采用耐腐蚀的不锈钢材料。JB/T11247—2012
5.3.2采用涂装防腐措施时，钢材涂装前预处理应符合GB/T8923一1988规定的Sa2/2级，涂层厚度应在200μm250μm。
5.4安全控制要求
5.4.1链条式翻堆机控制方式为自动控制，其驱动设备还应具备单机手动操作功能。5.4.2电气设备应有过电流保护、过载保护、接地故障/残余电流保护等基本保护。5.4.3链条式翻堆机应设置急停按钮。6试验方法
6.1空载试验
在实验台上进行空载翻移和行走2h，应符合5.2、5.4.1和5.4.3的要求。6.2负载试验
在生产现场实际负载运行8h，应符合5.2、5.4的要求。7检验规则
7.1出厂检验
7.1.1每台链条式翻堆机需经制造单位质量检验部门检验合格，并签发合格证明文件后方可出厂。7.1.2出厂检验应符合5.2、5.4.1和5.4.3的要求。7.2型式检验
7.2.1凡属下列情况之一者，需进行型式检验：a）新产品或本产品转厂生产试制定型鉴定；b）正式生产后，产品结构、材料、工艺上作了重大改变；c）长期停产后恢复生产；
d）国家质量监督部门提出进行型式检验要求。7.2.2型式检验为第5章的全部内容。8标志、包装、运输及购存
8.1标志
每台链条式翻堆机均应在其明显部位固定耐久性产品标牌，其尺寸和技术要求应符GB/T13306的规定。标牌上应标出下列内容：a）产品名称、型号：
b）主要技术参数：
c）出厂编号；
d）制造日期；
e）制造厂名称。
8.2包装
包装应符合GB/T13384的规定。
包装箱外标志的表示方法和要求应符合GB/T191的规定。8.2.2食
包装箱外的收发货标志应符合GB/T6388的规定。8.2.4
随机文件包括：
a）装箱单；
b）产品合格证：
c）产品使用说明书：
d）易损件（附件）目录。
JB/T11247—2012
8.3运输
链条式翻堆机在装运过程中应将活动框架及翻料装置拆掉或将其支撑牢固。8.4购存
链条式翻堆机应放置在通风、干燥、无腐蚀性介质的有遮蔽场所。版权专有侵权必究
书号：15111·10623
JB/T11247-2012
定价：
