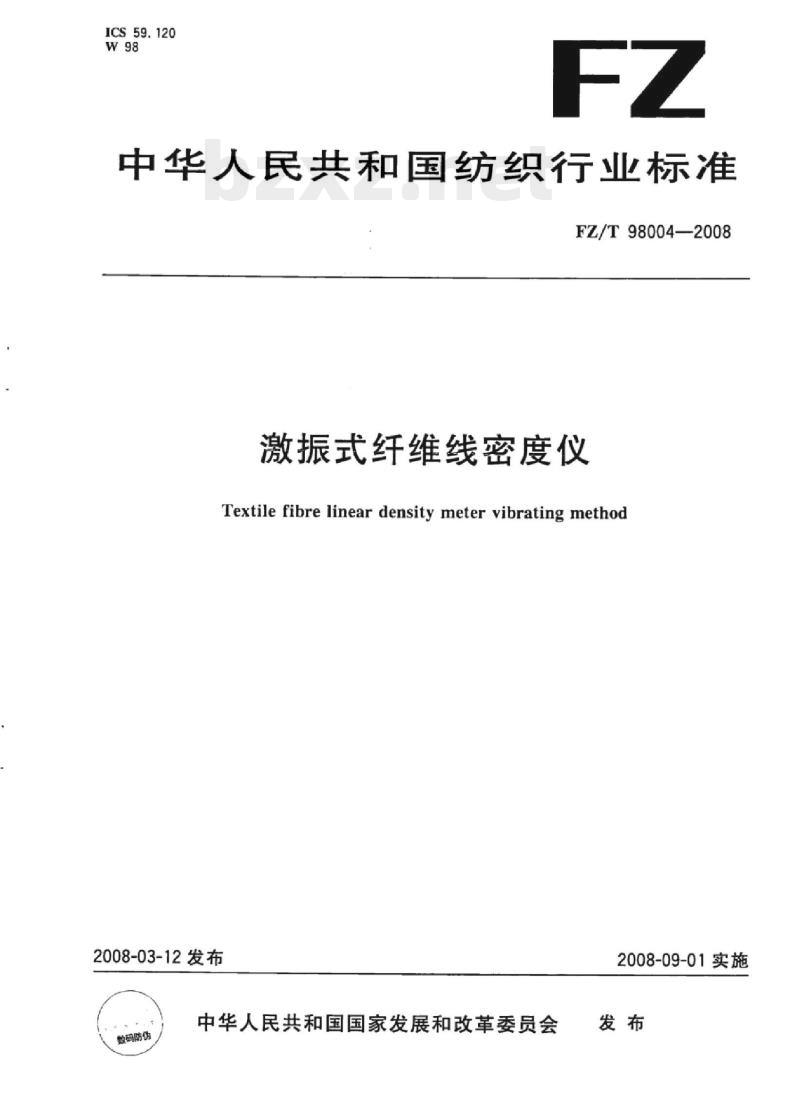

【FZ纺织行业标准】 激振式纤维线密度仪

ICS59.120
中华人民共和国纺织行业标准
FZ/T98004-—2008
激振式纤维线密度仪
Textile fibre linear density meter vibrating method2008-03-12发布
数码防伪
中华人民共和国国家发展和改革委员会2008-09-01实施
FZ/T98004--2008

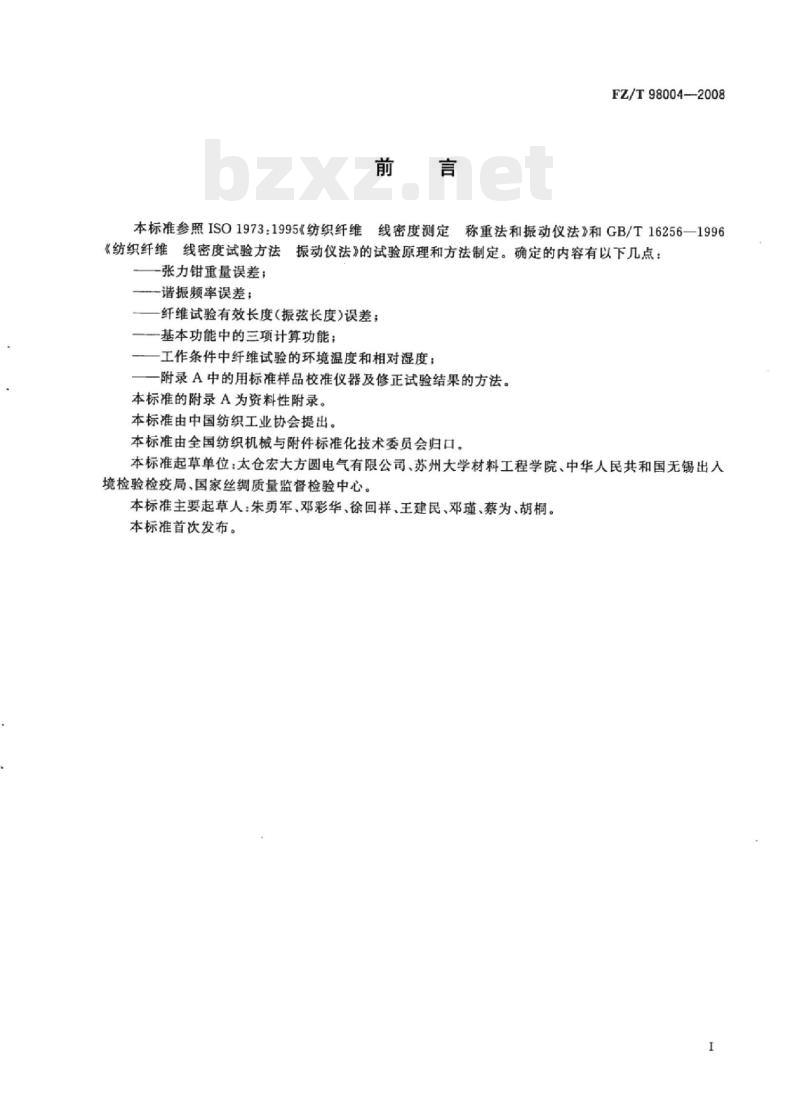

本标准参照ISO1973：1995《纺织纤维线密度测定称重法和振动仪法》和GB/T16256—1996《纺织纤维线密度试验方法振动仪法》的试验原理和方法制定。确定的内容有以下几点：一张力钳重量误差；
一谐振频率误差；
纤维试验有效长度(振弦长度)误差：一基本功能中的三项计算功能；工作条件中纤维试验的环境温度和相对湿度；附录A中的用标准样品校准仪器及修正试验结果的方法。本标推的附录A为资料性附录。
本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：太仓宏大方圆电气有限公司、苏州大学材料工程学院、中华人民共和国无锡出入境检验检疫局、国家丝绸质量监督检验中心。本标准主要起草人：朱勇军、邓彩华、徐回祥、王建民、邓瑾、蔡为、胡桐。本标准首次发布。

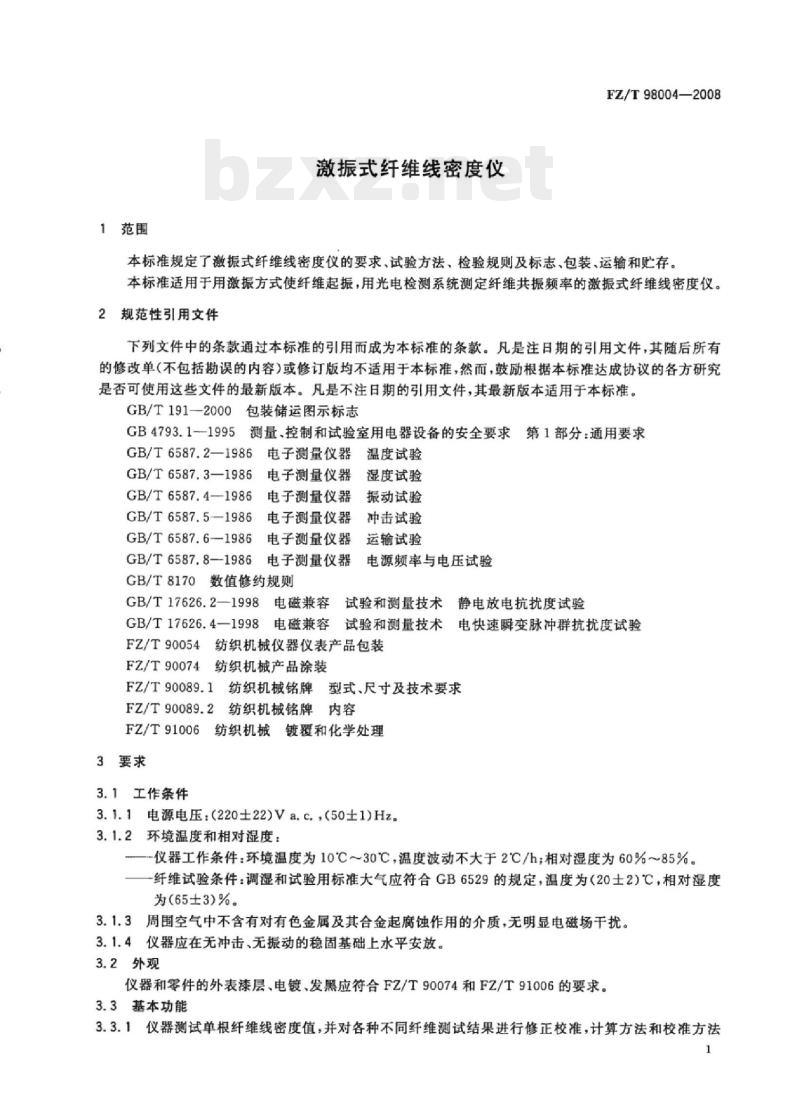

1范围
激振式纤维线密度仪
FZ/T98004—2008
本标准规定了激振式纤维线密度仪的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于用激振方式使纤维起振，用光电检测系统测定纤维共振频率的激振式纤维线密度仪2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志GB4793.1--1995测量、控制和试验室用电器设备的安全要求第1部分：通用要求GB/T6587.2—1986电子测量仪器温度试验
GB/T6587.3—1986电子测量仪器湿度试验
GB/T6587.4—1986电子测量仪器导振动试验
GB/T6587.5-1986电子测量仪器
冲击试验
GB/T6587.6-1986电子测量仪器
运输试验
GB/T6587.8—1986
电子测量仪器
电源频率与电压试验
GB/T8170数值修约规则
GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4--1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验FZ/T90054纺织机械仪器仪表产品包装FZ/T90074纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌
型式、尺寸及技术要求
FZ/T90089.2
纺织机械铭牌内容
FZ/T91006
3要求
3.1工作条件
纺织机械镀覆和化学处理
3.1.1电源电压：(220士22)Va.c..(50土1)Hz。3.1.2环境温度和相对湿度：
—仪器工作条件：环境温度为10℃～30℃，温度波动不大于2℃/h；相对湿度为60%～85%。一纤维试验条件：调湿和试验用标准大气应符合GB6529的规定，温度为（20士2)℃，相对湿度为（65±3)%。
3.1.3周围空气中不含有对有色金属及其合金起腐蚀作用的介质，无明显电磁场干扰。3.1.4仪器应在无冲击、无振动的稳固基础上水平安放。3.2外观
仪器和零件的外表漆层、电镀、发黑应符合FZ/T90074和FZ/T91006的要求。3.3基本功能
3.3.1仪器测试单根纤维线密度值，并对各种不同纤维测试结果进行修正校准，计算方法和校准方法1
FZ/T98004-2008

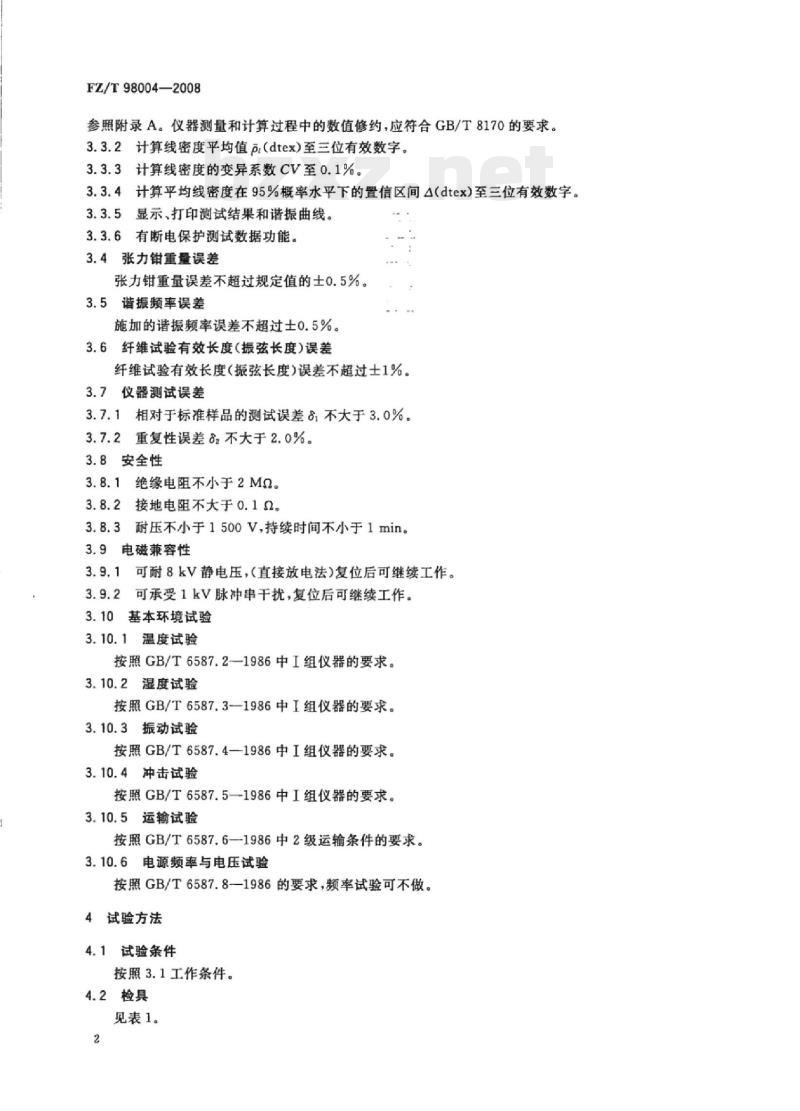

参照附录A。仪器测量和计算过程中的数值修约，应符合GB/T8170的要求。3.3.2计算线密度平均值p(dtex）至三位有效数字。3.3.3计算线密度的变异系数CV至0.1%。3.3.4计算平均线密度在95%概率水平下的置信区间4（dtex）至三位有效数字。3.3.5显示、打印测试结果和谐振曲线。3.3.6有断电保护测试数据功能。3.4张力钳重量误差
张力钳重量误差不超过规定值的土0.5%。3.5谐振频率误差
施加的谐振频率误差不超过0.5%。3.6纤维试验有效长度（振弦长度）误差纤维试验有效长度（振弦长度）误差不超过士1%。3.7仪器测试误差
3.7.1相对于标准样品的测试误差81不大于3.0%。3.7.2重复性误差2不大于2.0%。3.8安全性
3.8.1绝缘电阻不小于2MQ。
3.8.2接地电阻不大于0.1Q。
3.8.3耐压不小于1500V，持续时间不小于1min。3.9电磁兼容性
3.9.1可耐8kV静电压，（直接放电法）复位后可继续工作。3.9.2可承受1kV脉冲串干扰，复位后可继续工作。3.10基本环境试验
3.10.1温度试验
按照GB/T6587.2—1986中I组仪器的要求。3.10.2湿度试验
按照GB/T6587.3—1986中I组仪器的要求。3.10.3振动试验
按照GB/T6587.4—1986中I组仪器的要求。3.10.4冲击试验
按照GB/T6587.5—1986中I组仪器的要求。3.10.5运输试验
按照GB/T6587.6—1986中2级运输条件的要求。3.10.6电源频率与电压试验
按照GB/T6587.8—1986的要求，频率试验可不做。4试验方法
4.1试验条件
按照3.1工作条件。
4.2检具
见表1。
4.3外观检验

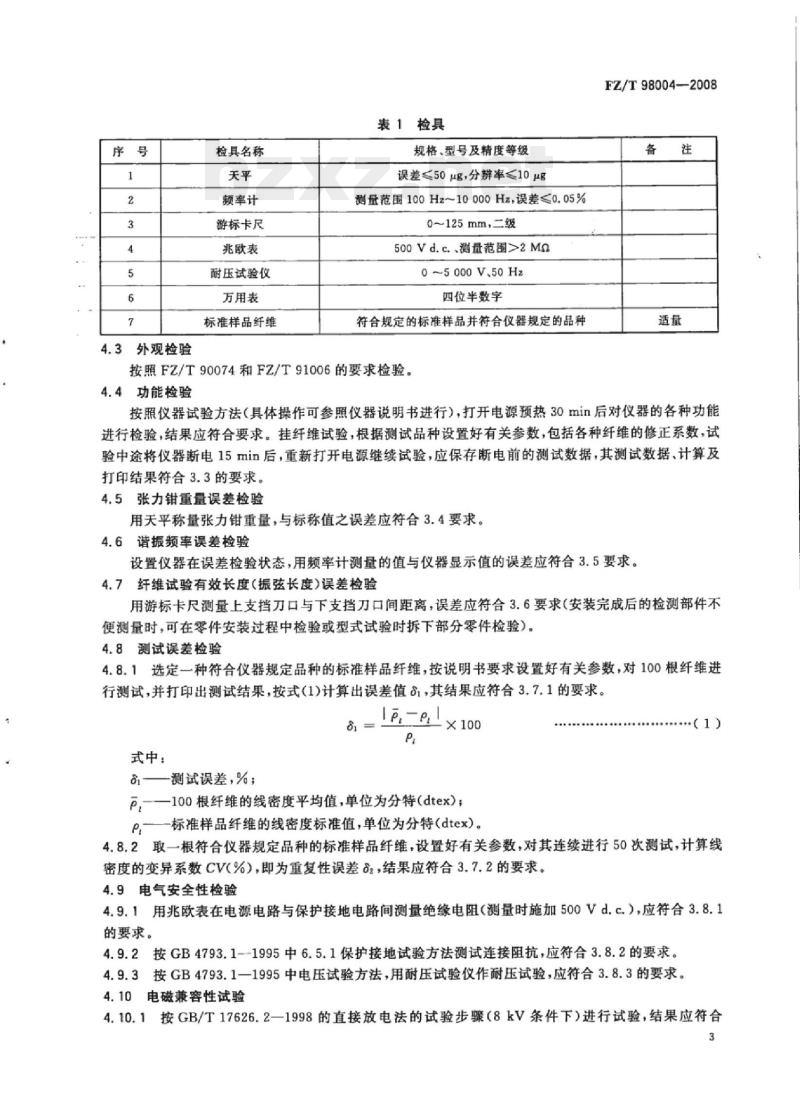

检具名称
频率计
游标卡尺
兆欧表
耐压试验仪
万用表
标准样品纤维
表1检具
规格、型号及精度等级
误差≤50μg，分辨率≤10μg
测量范围100Hz~10000Hz，误差≤0.05%0~125mm，二级
500Vd.c.、测量范围>2Mn
0~5000V.50Hz
四位半数字Www.bzxZ.net
符合规定的标准样品并符合仪器规定的品种按照FZ/T90074和FZ/T91006的要求检验。4.4功能检验
FZ/T98004—2008
按照仪器试验方法（具体操作可参照仪器说明书进行），打开电源预热30min后对仪器的各种功能进行检验，结果应符合要求。挂纤维试验，根据测试品种设置好有关参数，包括各种纤维的修正系数，试验中途将仪器断电15min后，重新打开电源继续试验，应保存断电前的测试数据，其测试数据、计算及打印结果符合3.3的要求。
4.5张力钳重量误差检验
用天平称量张力钳重量，与标称值之误差应符合3.4要求。4.6谐振频率误差检验
设置仪器在误差检验状态，用频率计测量的值与仪器显示值的误差应符合3.5要求。4.7纤维试验有效长度（振弦长度）误差检验用游标卡尺测量上支挡刀口与下支挡刀口间距离，误差应符合3.6要求（安装完成后的检测部件不便测量时，可在零件安装过程中检验或型式试验时拆下部分零件检验）。4.8测试误差检验
4.8.1选定一种符合仪器规定品种的标准样品纤维，按说明书要求设置好有关参数，对100根纤维进行测试，并打印出测试结果，按式（1)计算出误差值81，其结果应符合3.7.1的要求。Ie,-e.
式中：
—测试误差，%；
P，一—100根纤维的线密度平均值，单位为分特(dtex)；P:—标准样品纤维的线密度标准值，单位为分特(dtex)。*（1)
4.8.2取一根符合仪器规定品种的标准样品纤维，设置好有关参数，对其连续进行50次测试，计算线密度的变异系数CVC%），即为重复性误差82，结果应符合3.7.2的要求。4.9电气安全性检验
4.9.1用兆欧表在电源电路与保护接地电路间测量绝缘电阻（测量时施加500Vd.c.），应符合3.8.1的要求。
4.9.2按GB4793.1--1995中6.5.1保护接地试验方法测试连接阻抗，应符合3.8.2的要求。4.9.3按GB4793.1一1995中电压试验方法，用耐压试验仪作耐压试验，应符合3.8.3的要求。4.10电磁兼容性试验
4.10.1按GB/T17626.2—一1998的直接放电法的试验步骤（8kV条件下）进行试验，结果应符合3
FZ/T98004-—2008
3.9.1要求。
4.10.2按GB/T17626.4—19982级电磁环境要求进行试验，结果应符合3.9.2要求。4.11基本环境试验
4.11.1温度试验
按GB/T6587.2—1986I组仪器的试验方法进行。4.11.2湿度试验
按GB/T6587.3—1986I组仪器的试验方法进行。4.11.3.振动试验
按GB/T6587.4—1986I组仪器的试验方法进行。4.11.4冲击试验
按GB/T6587.51986I组仪器的试验方法进行。4.11.5运输试验
按GB/T6587.6一19862级运输条件的试验方法进行。4.11.6电源频率与电压试验
按GB/T6587.8—1986的试验方法进行。5检验规则
5.1出厂检验
仪器的出厂检验应按本标准3.1～3.8的要求，由质检部门逐台检验，全部合格后方能出厂，并附有产品合格证。
5.2型式检验
5.2.1有下列情况之一，生产厂应进行型式检验：a）产品定型鉴定时：
b）定型产品的设计、工艺或关键材料更改，可能影响到产品性能时；c）批量生产后，每间隔三年；
d）用户对产品有较大异议时。
5.2.2型式检验是从检验合格的产品中随机抽取1台～2台作为检验样品。在检验中任一台样品的任一项目不合要求时，可修复后从该项目起继续检验，并重新另行抽取1台～2台进行复检，经复检后仍不符合要求时则停止检验，该批产品判定为不合格。6标志、包装、运输、贮存
6.1标志
6.1.1产品应固定有符合FZ/T90089.1要求的铭牌，铭牌内容按FZ/T90089.2的规定执行。6.1.2包装箱外应有符合GB/T191一2000规定的“向上”、“易碎”、“怕雨”等标志。6.2包装
产品包装按FZ/T90054的规定进行。6.3运输
运输过程中，应避免剧烈振动、冲击、翻滚、高处跌落和雨雪淋袭。6.4贮存
仪器应贮存在干燥通风的仓库内，库内空气中不应有腐蚀气体，温、湿度不应有剧烈的变化。4
附录A
（资料性附录）
线密度计算公式和用标准样品校准仪器及修正试验结果的方法A.1线密度计算公式
采用振动仪法测量纤维线密度，按式（A.1)计算：LpxK
P,=2.5×108
式中：
纤维线密度，单位为分特(dtex)；纤维施加张力，单位为厘牛（cN)；纤维振弦长度，单位为厘米（cm）；一振动频率，单位为赫兹（Hz）：f
修正系数。
A.2用标准样品校准仪器及修正试验结果的方法A.2.1校准步骤
A.2.1.1从标准物质样品中，按规定取出100余根纤维。FZ/T98004—2008
A.2.1.2按该标准样品的线密度标准值，确定应采用的预加张力。用仪器测试100根纤维，得平均线密度p,。
A.2.2试验结果的修正
A.2.2.1修正系数
根据标准样品或有证标准样品的试验结果，按式（A.2)计算修正系数，至四位有效数。K=P
式中：
K—-修正系数；
P:——标准样品或有证标准样品的线密度标准值，单位分特(dtex)；P，——测试上述样品100根纤维的线密度平均值，单位分特(dtex)。K值应在0.900～1.100之间，如超过此范围，应对仪器进行检查。特种纤维不受此限制。A.2.2.2结果的修正
按式（A.3)修正试验结果：
PlA=K·Pn
式中：
Pa试验样品线密度修正后的结果，单位为分特(dtex)；K修正系数；
一试验样品线密度的观察值，单位为分特(dtex）。-（A.2)
FZ/T98004-2008
中华人民共和国纺织
行业标准
激振式纤维线密度仪
FZ/T98004-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X×12301/16
2008年4月第一版
印张0.75
字数12于字
2008年4月第一次印刷
书号：155066·2-18640定价14.00元如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
1000086
