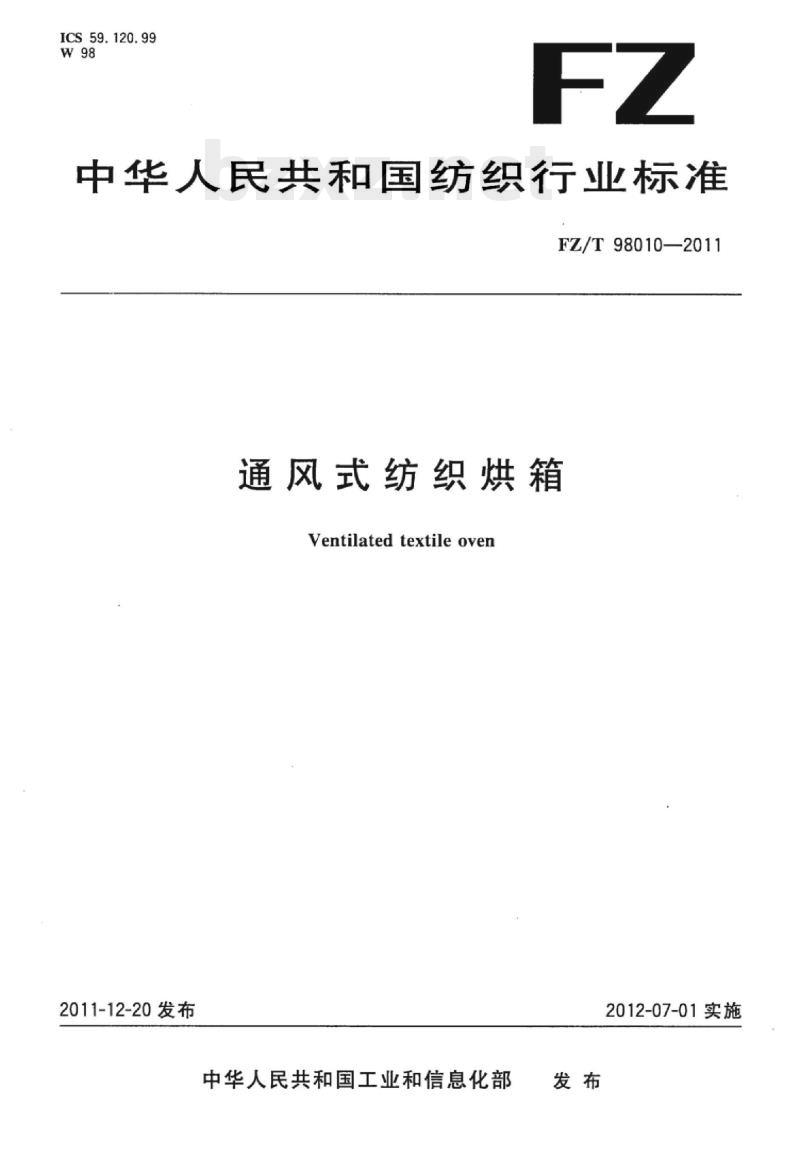

【FZ纺织行业标准】 通风式纺织烘箱

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98010—2011
通风式纺织烘箱
Ventilated textileoven
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

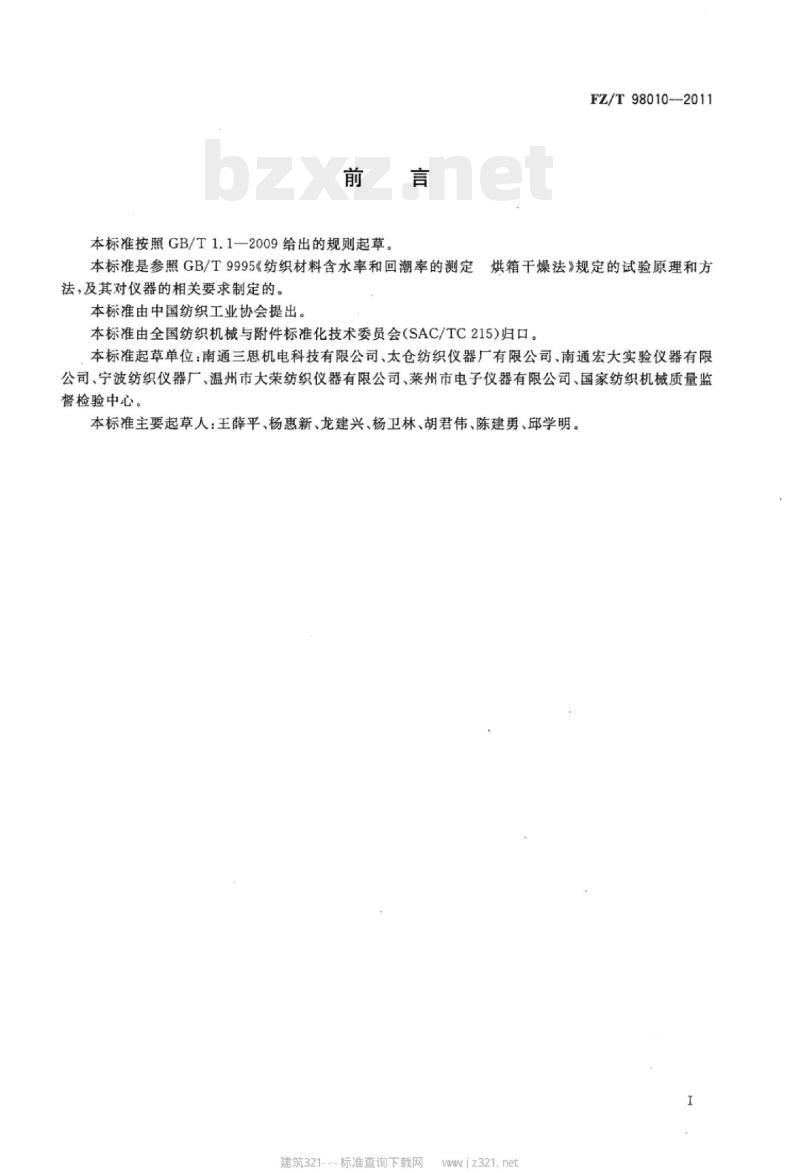

本标准按照GB/T1.1一2009给出的规则起草。言
本标准是参照GB/T9995《纺织材料含水率和回潮率的测定法，及其对仪器的相关要求制定的。本标准由中国纺织工业协会提出。FZ/T98010—2011
烘箱干燥法》规定的试验原理和方本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：南通三思机电科技有限公司、太仓纺织仪器厂有限公司、南通宏大实验仪器有限公司、宁波纺织仪器厂、温州市大荣纺织仪器有限公司、莱州市电子仪器有限公司、国家纺织机械质量监督检验中心。
本标准主要起草人：王薛平、杨惠新、龙建兴、杨卫林、胡君伟、陈建勇、邱学明。建筑321---标准查询下载网
wwiz321.net

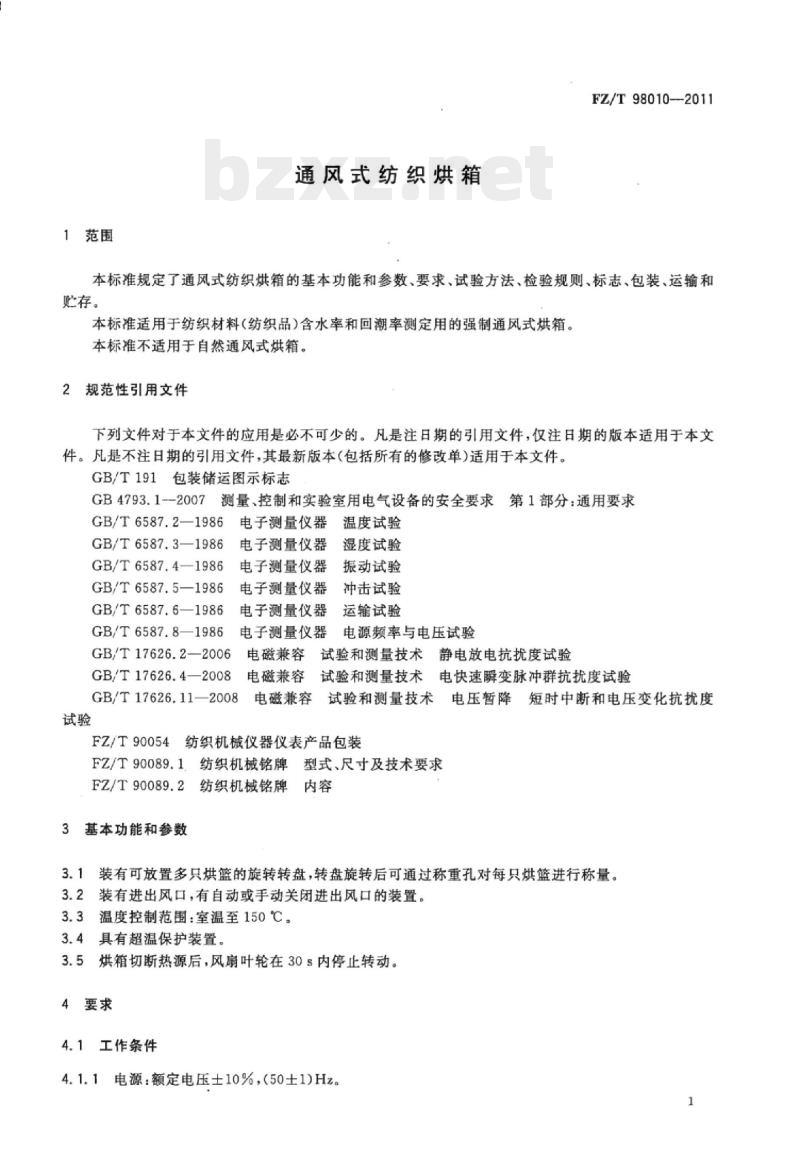

1范围
通风式纺织烘箱
FZ/T98010-2011
本标准规定了通风式纺织烘箱的基本功能和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于纺织材料（纺织品）含水率和回潮率测定用的强制通风式烘箱。本标准不适用于自然通风式烘箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4793.1--2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求
温度试验
GB/T6587.2—1986电子测量仪器GB/T6587.3—1986
GB/T6587.41986
GB/T6587.5—1986
GB/T6587.6—1986
电子测量仪器
湿度试验
电子测量仪器
振动试验
冲击试验
电子测量仪器
电子测量仪器
运输试验
GB/T6587.8—1986
电源频率与电压试验
电子测量仪器
GB/T17626.2-—2006
电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4—2008
GB/T17626.11—2008
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术电压暂降短时中断和电压变化抗扰度电磁兼容
FZ/T90054纺织机械仪器仪表产品包装FZ/T90089.1.纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
3基本功能和参数
3.1装有可放置多只烘篮的旋转转盘，转盘旋转后可通过称重孔对每只烘篮进行称量。3.2装有进出风口，有自动或手动关闭进出风口的装置。3.3温度控制范围：室温至150℃。3.4具有超温保护装置。
3.5烘箱切断热源后，风扇叶轮在30s内停止转动。4要求
4.1工作条件
4.1.1电源：额定电压士10%，(50士1)Hz。1
FZ/T98010—2011
4.1.2烘箱周围无明显电磁场干扰，无明显振动源。4.1.3环境相对湿度<85%。

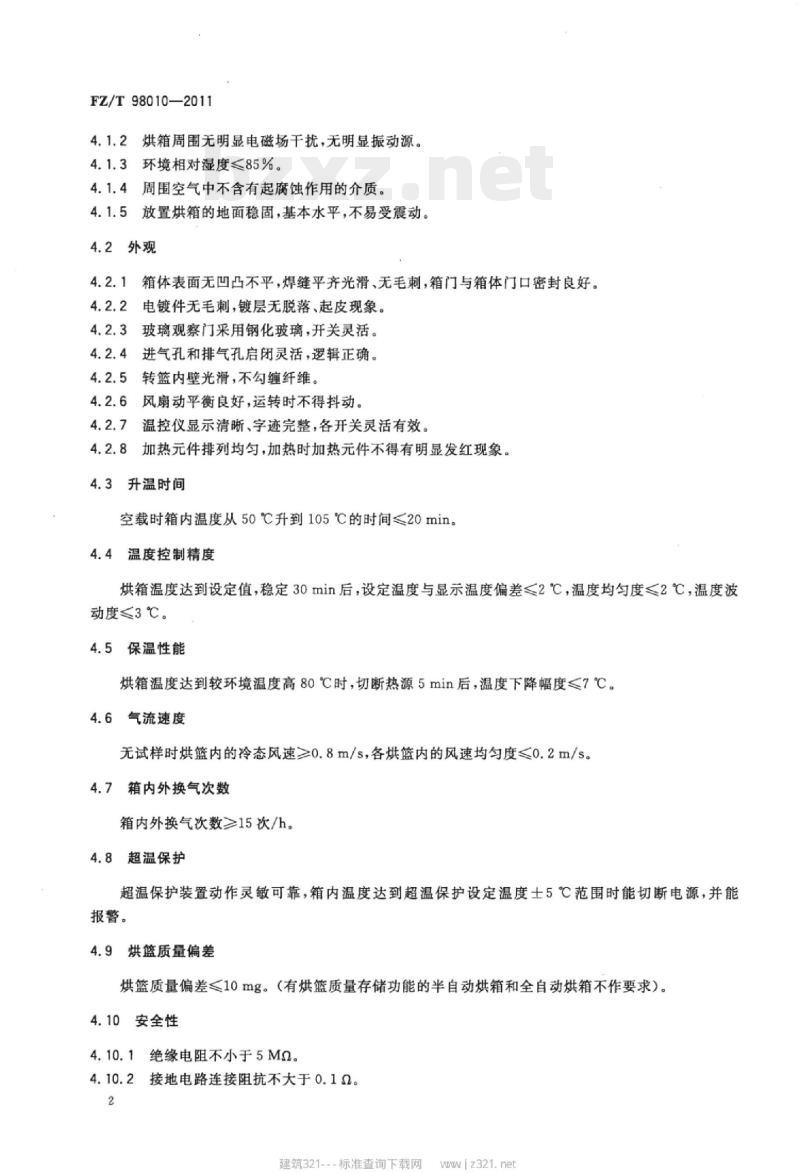

4.1.4周围空气中不含有起腐蚀作用的介质。4.1.5放置烘箱的地面稳固，基本水平，不易受震动。4.2外观
4.2.1箱体表面无凹凸不平，焊缝平齐光滑、无毛刺，箱门与箱体门口密封良好。4.2.2电镀件无毛刺，镀层无脱落、起皮现象。4.2.3玻璃观察门采用钢化玻璃，开关灵活。4.2.4进气孔和排气孔启闭灵活，逻辑正确。4.2.5转篮内壁光滑，不勾缠纤维。4.2.6风扇动平衡良好，运转时不得抖动。4.2.7温控仪显示清晰、字迹完整，各开关灵活有效。4.2.8加热元件排列均匀，加热时加热元件不得有明显发红现象。4.3升温时间
空载时箱内温度从50℃升到105℃的时间≤20min。4.4温度控制精度
烘箱温度达到设定值，稳定30min后，设定温度与显示温度偏差<2℃，温度均匀度<2℃，温度波动度≤3℃。
4.5保温性能
烘箱温度达到较环境温度高80℃时，切断热源5min后，温度下降幅度≤7℃。4.6气流速度
无试样时烘篮内的冷态风速≥0.8m/s，各烘蓝内的风速均匀度≤0.2m/s。4.7箱内外换气次数
箱内外换气次数≥15次/h。
4.8超温保护
超温保护装置动作灵敏可靠，箱内温度达到超温保护设定温度土5℃范围时能切断电源，并能报警。
4.9烘篮质量偏差
烘篮质量偏差<10mg。（有烘篮质量存储功能的半自动烘箱和全自动烘箱不作要求）。4.10安全性
4.10.1绝缘电阻不小于5MQ。
4.10.2接地电路连接阻抗不大于0.12。2
建筑321---标准查询下载网
wwwiz321.net
FZ/T98010—2011

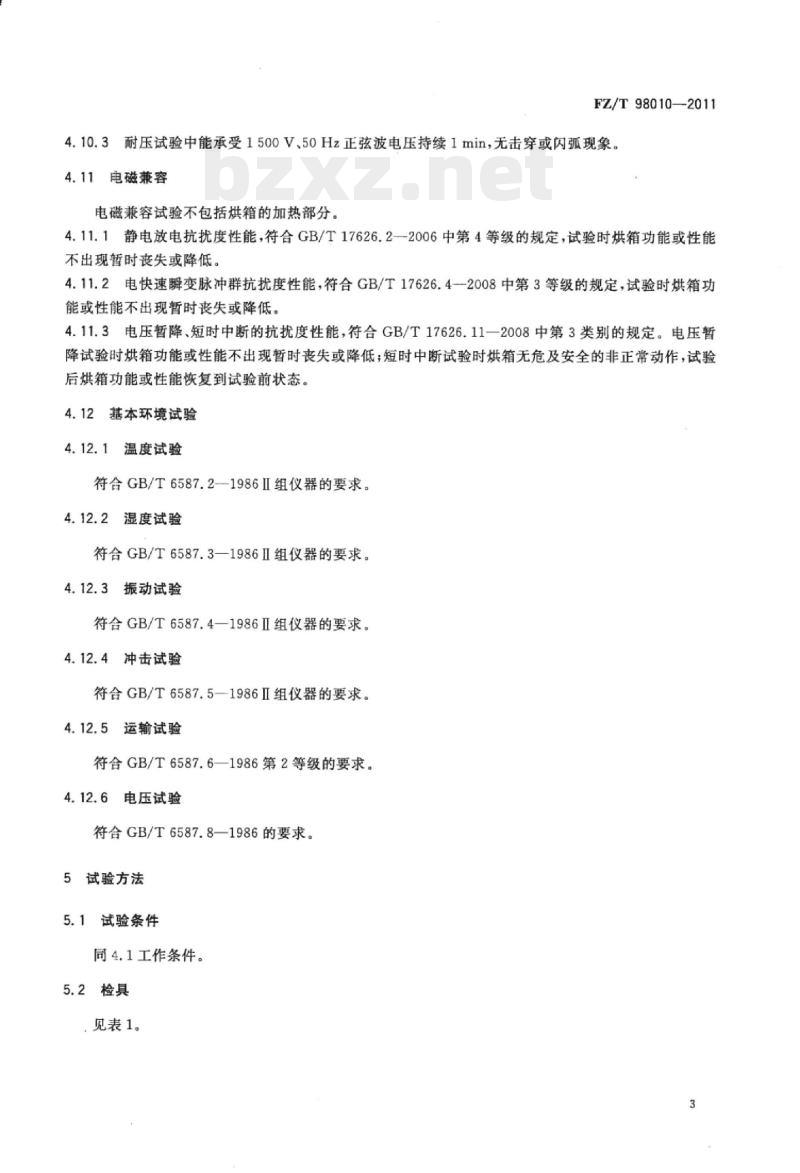

4.10.3耐压试验中能承受1500V、50Hz正弦波电压持续1min，无击穿或闪弧现象。4.11电磁兼容
电磁兼容试验不包括烘箱的加热部分。4.11.1静电放电抗扰度性能，符合GB/T17626.2--2006中第4等级的规定，试验时烘箱功能或性能不出现暂时丧失或降低。
4.11.2电快速变脉冲群抗扰度性能，符合GB/T17626.4—2008中第3等级的规定，试验时烘箱功能或性能不出现暂时丧失或降低。4.11.3电压暂降、短时中断的抗扰度性能，符合GB/T17626.11一2008中第3类别的规定。电压暂降试验时烘箱功能或性能不出现暂时丧失或降低；短时中断试验时烘箱无危及安全的非正常动作，试验后烘箱功能或性能恢复到试验前状态。4.12基本环境试验
温度试验
符合GB/T6587.2-1986I组仪器的要求。4.12.2湿度试验
符合GB/T6587.3—1986Ⅱ组仪器的要求。4.12.3振动试验
符合GB/T6587.4—1986Ⅱ组仪器的要求。4.12.4冲击试验
符合GB/T6587.5—1986Ⅱ组仪器的要求。4.12.5运输试验
符合GB/T6587.6—1986第2等级的要求。4.12.6电压试验
符合GB/T6587.8—1986的要求。5试验方法
5.1试验条件
同4.1工作条件。
5.2检具
.见表1。
FZ/T98010-2011
检具名称
兆欧表
耐压测试仪
数字万用表
测温仪
钢卷尺
热球风速仪
外观检验
表1检具
规格型号
0~5000V
4岁位
0.05m/s~5m/s
外观检验（4.2)用目测、手感观察。5.4升温时间检验
测温传感器数量不少于检测点数量升温时间检验（4.3），接通电源、鼓风或排风开关，设定温度105℃，待温度到达50℃时开始计时，记录温度到达设定值的时间。
5.5温度控制精度检验
温度控制精度检验（4.4），烘箱设定温度分别为70℃，105℃.110℃和140℃，将测温仪探头按编号分别从称重孔插入相应各烘篮；把1#烘篮置于称重孔下，其余各篮的位置就是各相对应测试点的位置，测试时烘篮不充许转动。测试点温度达到设定值后再稳定30min，每隔5min记录各点温度读数共5次。
注1：在同一设定温度下，各测试点测得的温度平均值分别与设定温度值相比较得出的差值即为设定温度与显示温度偏差。免费标准下载网bzxz
注2：在同一设定温度下，各测试点测得的温度平均值中最高值与最低值的差值即为温度均匀度。注3：在同一设定温度下，各测试点测得的温度值中最高温度与最低温度的差值即为温度波动度。5.6保温性能
保温性能检验（4.5），接5.5检验，在设定温度105℃检验后，在保温灯亮时断开热源，保温5min后记录各点温度。
5.7气流速度
气流速度检验（4.6），在室温状态下，开启风机，风速仪置于篮口中央，分别测量各测试点的风速，测得风速最大值和最小值的差值即为风速均匀度。5.8箱内外换气次数
箱内外换气次数检验（4.7），关闭称重孔，测量工作室容积、出风口面积，完全打开排气孔，风速仪探头对准出风口。测量三次，以三次测量的平均值作为排气速度。换气次数按式(1)计算：Q
建筑321---标准查询下载网
wwwiz321.net
（1）
式中：
Q-一换气次数，单位为次每小时（次/h)；A一一出风口面积，单位为平方米（m\）：S.-排气速度，单位为米每小时（m/h）；V-一被测烘箱的工作室容积，单位为立方米（m\）。5.9超温保护
FZ/T98010—2011
超温保护检验（4.8），将控温仪设定温度调到超温保护状态，箱内温度达到超温保护设定温度土5℃范围时，观察烘箱能否切断电源并报警。5.10烘篮质量偏差
烘篮质量偏差检验（4.10），用天平测量各烘篮质量，其最大值和最小值的差值即为烘篮质量偏差。5.11安全性试验
5.11.1绝缘电阻检验（4.11.1），电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻。
5.11.2接地电路连接阻抗（4.11.2)，按GB4793.1—2007中接地电路连接阻抗的测试要求，测量连接阻抗。
5.11.3耐压试验（4.11.3)，按GB4793.1一2007中耐压的测试要求，测量耐电压值。5.12电磁兼容性试验
5.12.1静电放电抗扰度试验
静电放电抗扰度性能试验（4.12.1），按GB/T17626.2一2006的规定，用静电放电发生器进行测试。应优先采用接触放电法进行测试，试验电压为8kV。如存在不能采用接触放电法的场合，可采用空气放电法或间接放电法进行测试，试验电压为15kV。5.12.2电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度性能试验（4.12.2），按GB/T17626.4一2008的规定，用电快速瞬变脉冲群发生器进行测试。在供电电源输人端施加2kV，重复频率5kHz的干扰，持续时间不少于1min。5.12.3电压周波跌落抗扰度试验电压暂降，短时中断的抗扰度性能试验（4.12.3），按GB/T17626.11一2008的规定，用周波跌落模拟器进行测试。电压暂降应进行电压全跌落，持续时间为10ms测试：短时中断应进行电压全跌落，持续时间为5s测试。
5.13基本环境试验
5.13.1温度试验
温度试验（4.13.1），按GB/T6587.2—1986Ⅱ组仪器的要求进行。5.13.2湿度试验
湿度试验（4.13.2），按GB/T6587.3--1986Ⅱ组仪器的要求进行。5
FZ/T98010—2011
5.13.3振动试验
振动试验（4.13.3），按GB/T6587.4--1986Ⅱ组仪器的要求进行。5.13.4冲击试验
冲击试验（4.13.4），按GB/T6587.5--1986Ⅱ组仪器的要求进行。5.13.5运输试验
运输试验（4.13.5），按GB/T6587.6—1986第2等级的要求进行。5.13.6电压试验
电压试验（4.13.6），按GB/T6587.8—1986的要求进行。6检验规则
6.1出厂检验
出厂检验应按本标准4.2～4.10的要求和5.3～5.11的试验方法由制造企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。·6.2型式检验
6.2.1在下列情况下，生产企业应进行型式检验：a）新产品试制定型时；
b）主要零部件、元器件、原材料、电路设计、工艺结构和包装作重要改变时；c）批量生产时，产量累计达500台后。6.2.2检验
从检验合格的仪器中随机抽取1～2台作为检验样机。检验时，送检样机中任一台的任一项目不符合要求时，修复后从该项自起继续检验，并重新另行抽取1一2台进行复检，经复检后仍不符合要求时则停止检验，该批产品判定为不合格。7标志、包装、运输、购存
7.1标志
7.1.1仪器铭牌
仪器铭牌的型式、尺寸及技术要求按照FZ/T90089.1，铭牌的内容按照FZ/T90089.2的要求执行。
7.1.2包装箱标志
包装箱外标志内容按GB/T191的要求执行。7.2包装
包装箱按FZ/T90054的要求执行。6
建筑321---标准查询下载网
wwwwiz321.net
7.3运输
运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭。7. 4贮存
FZ/T98010—2011
仪器应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
